Teilgeräte für die Fräsmaschine.

Hier zeige ich ihnen die Teilgeräte, die ich auf meiner Fräsmaschine nutze.

Es sind insgesamt drei unterschiedliche Vorrichtungen.

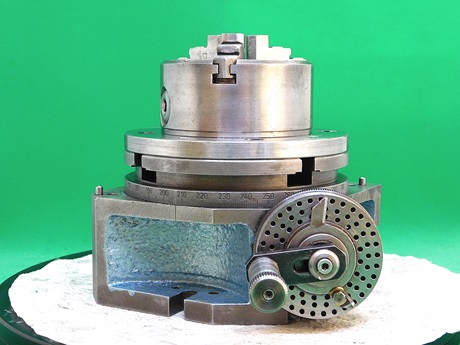

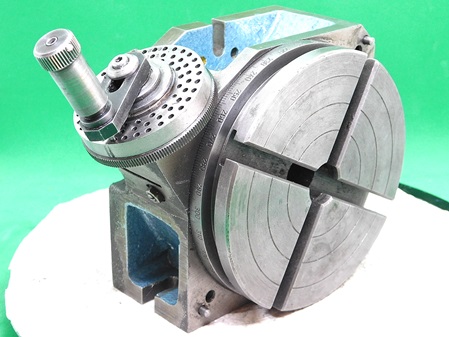

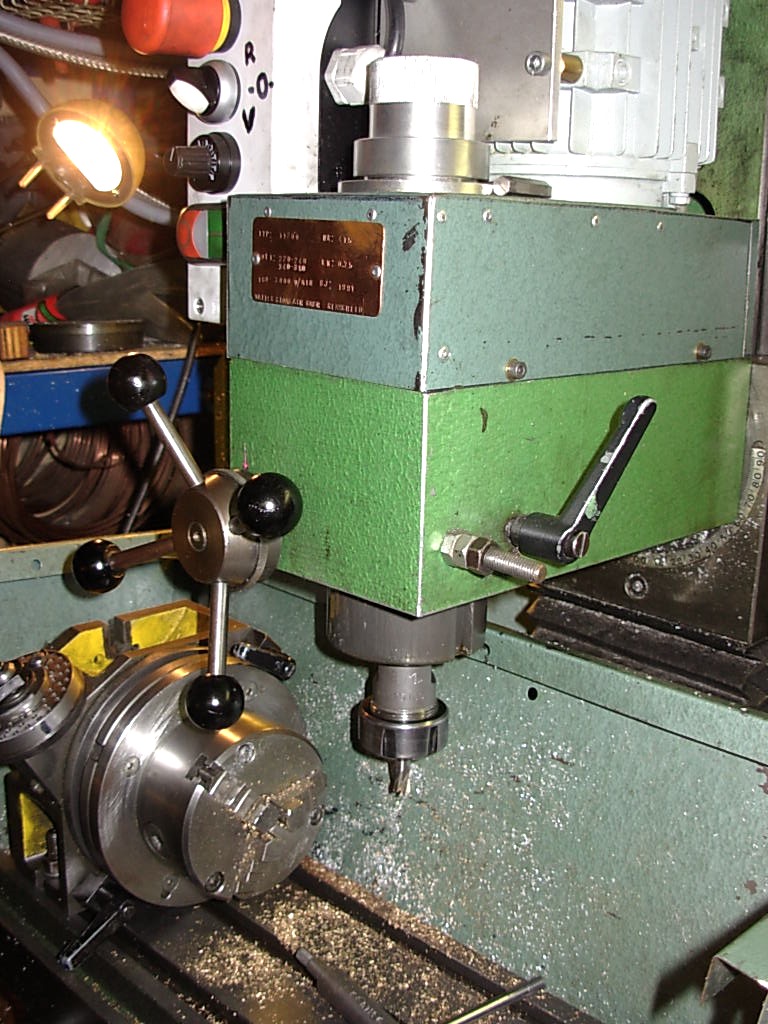

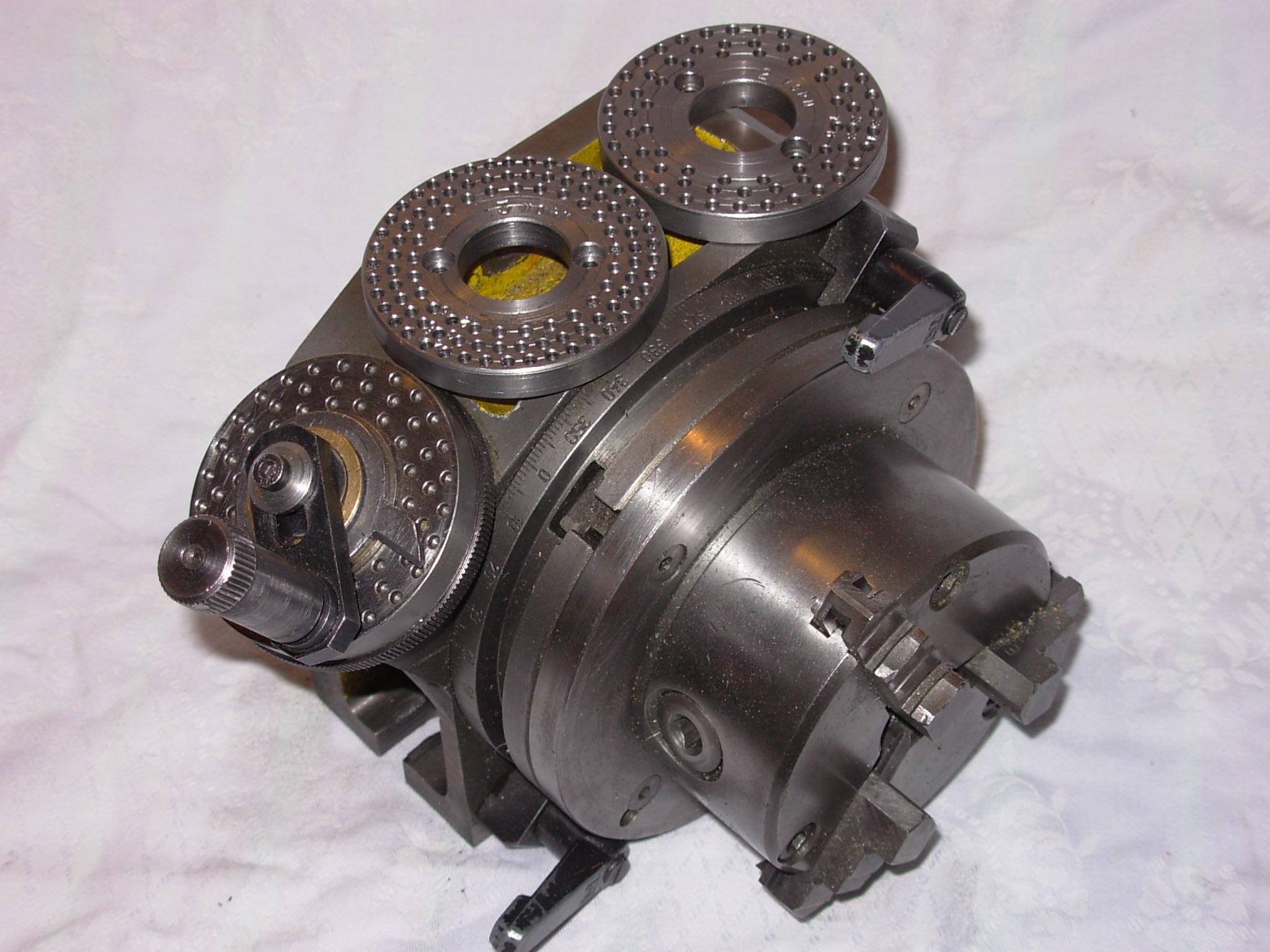

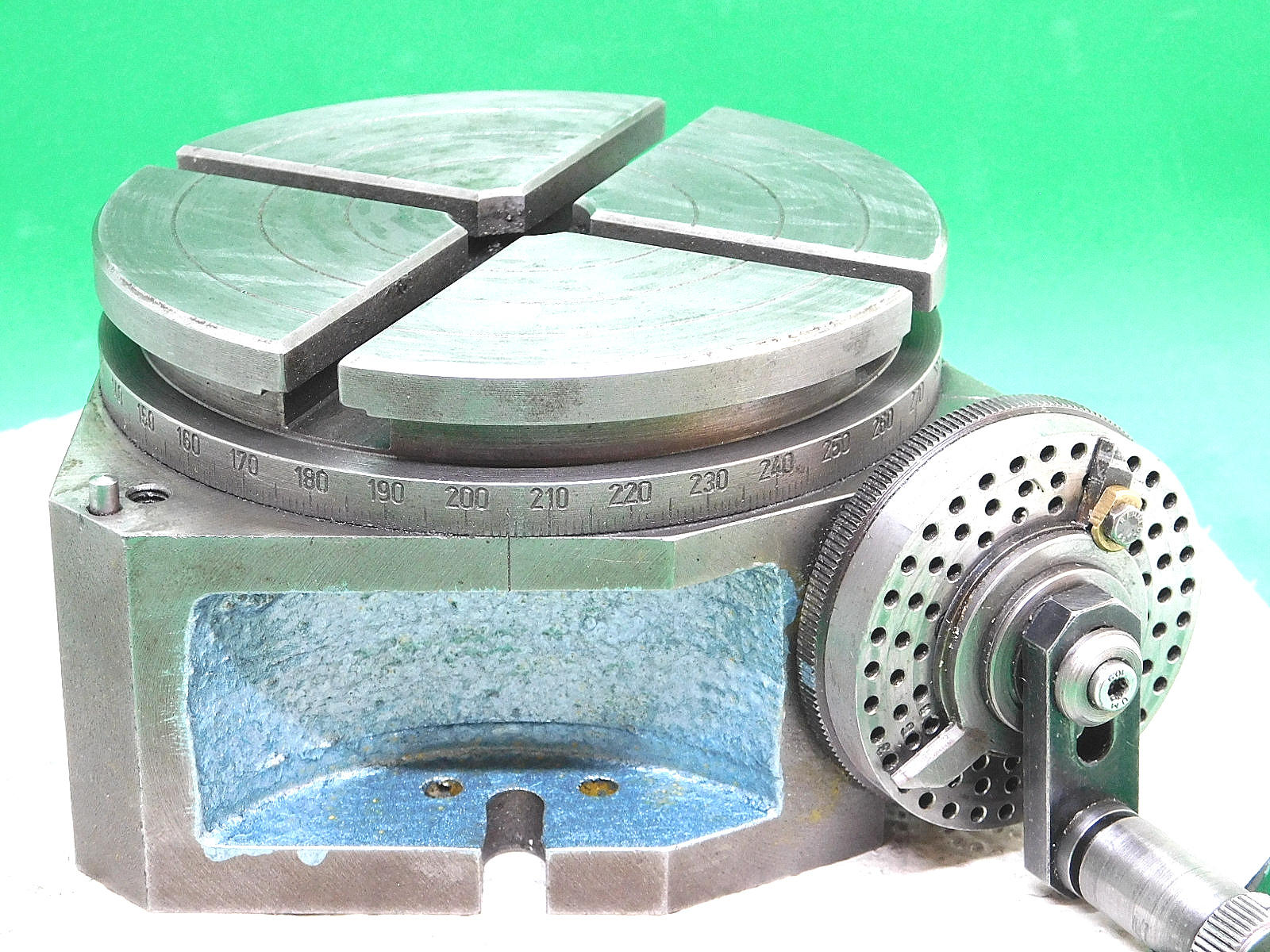

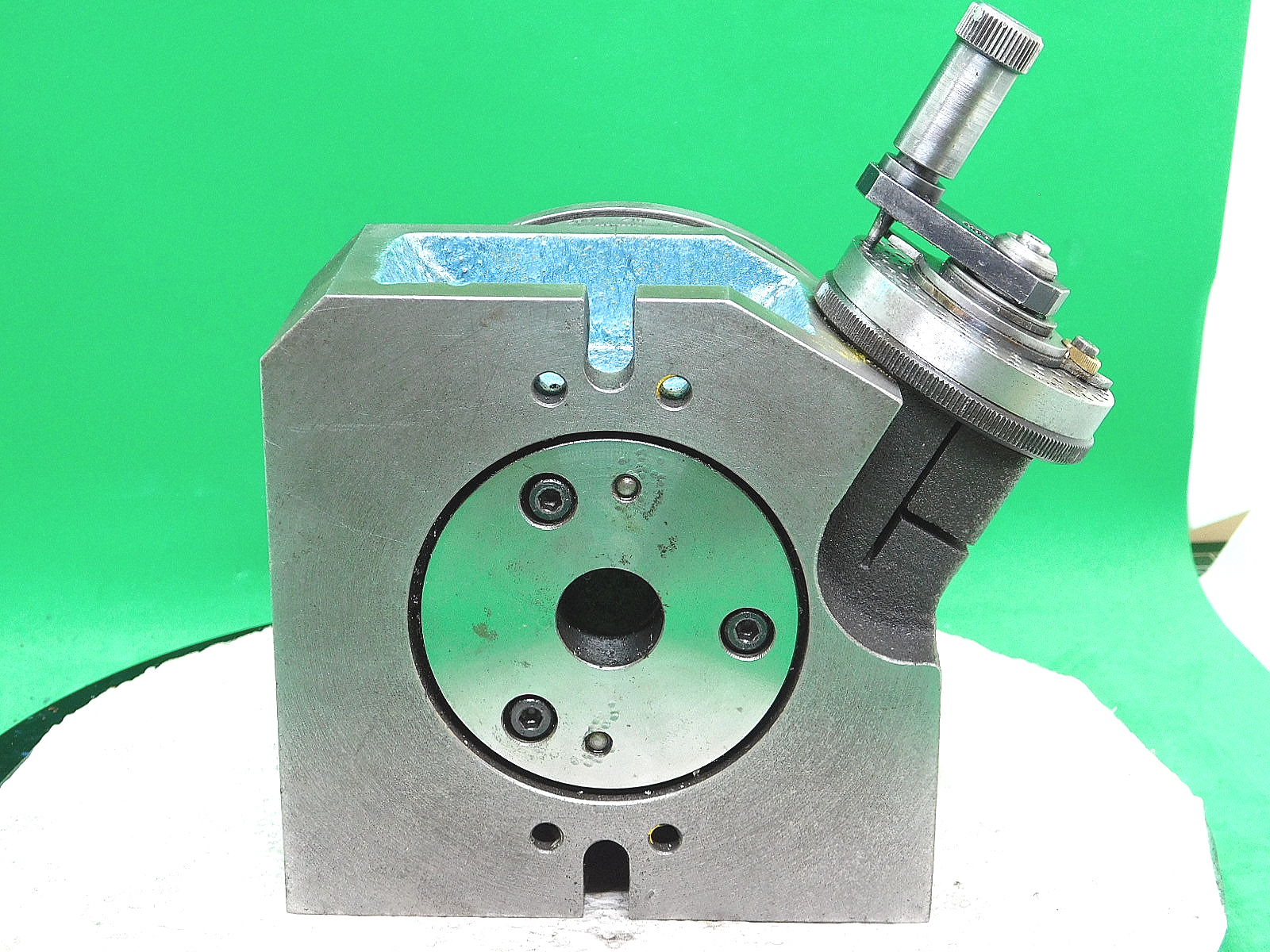

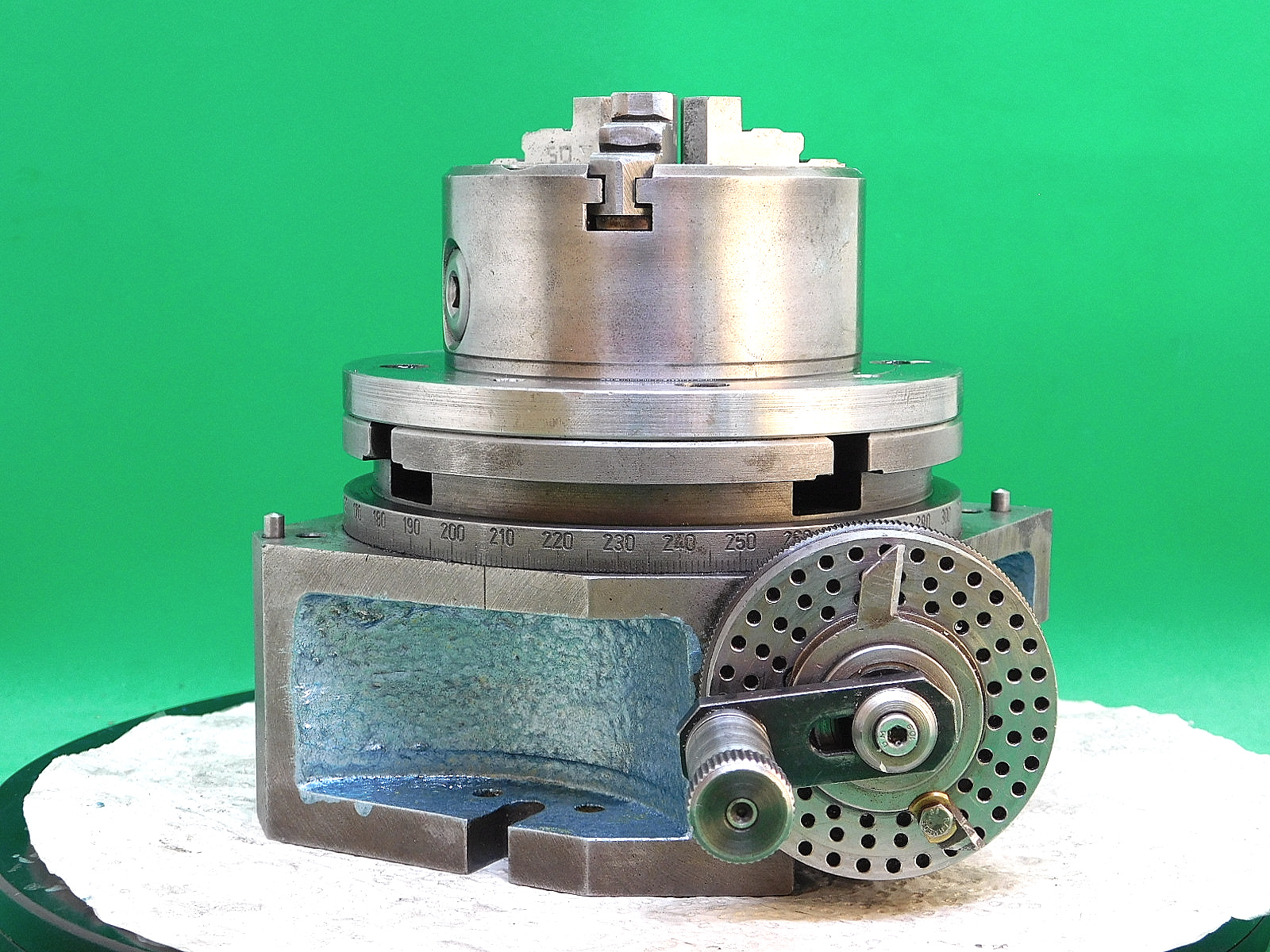

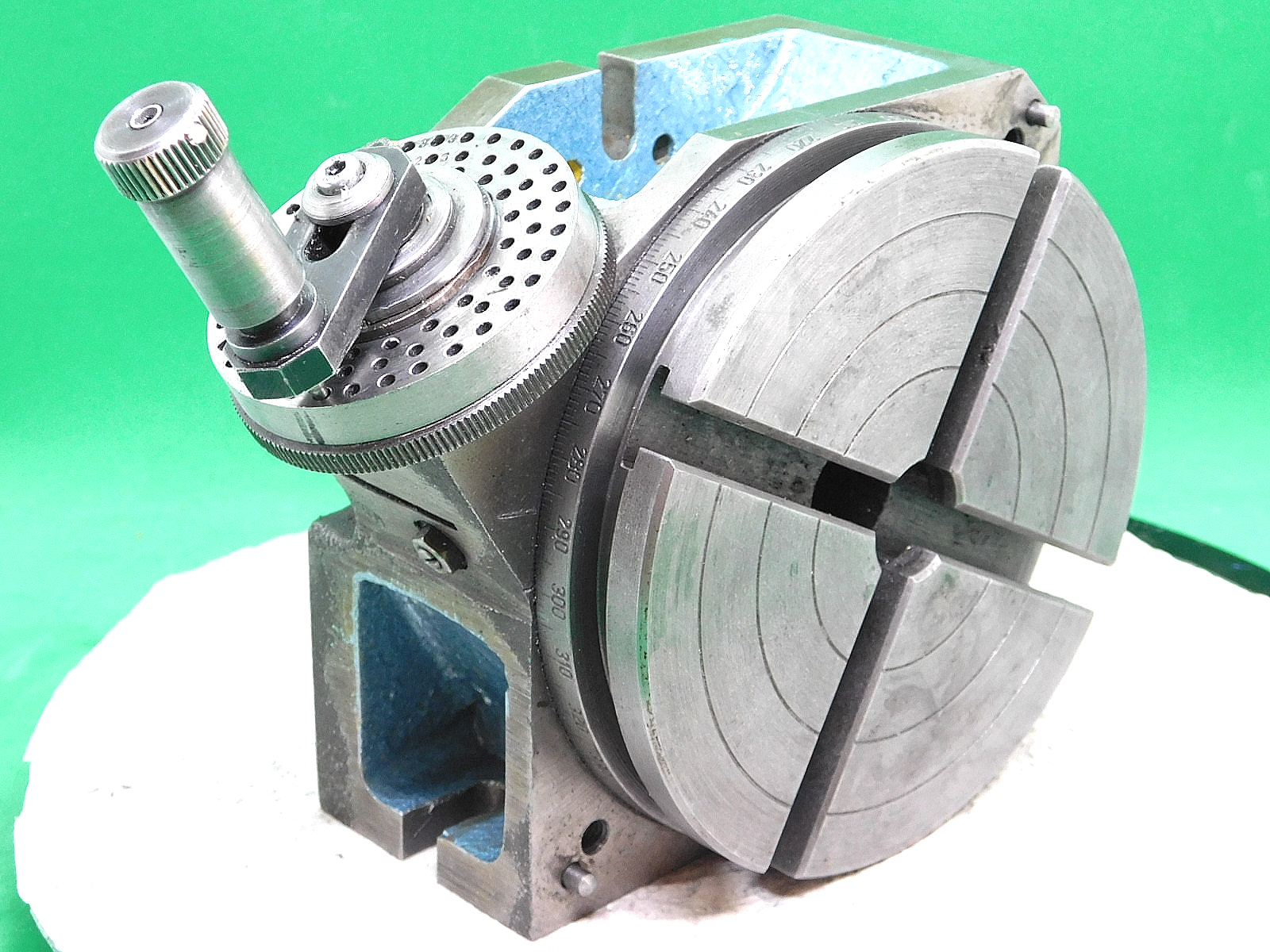

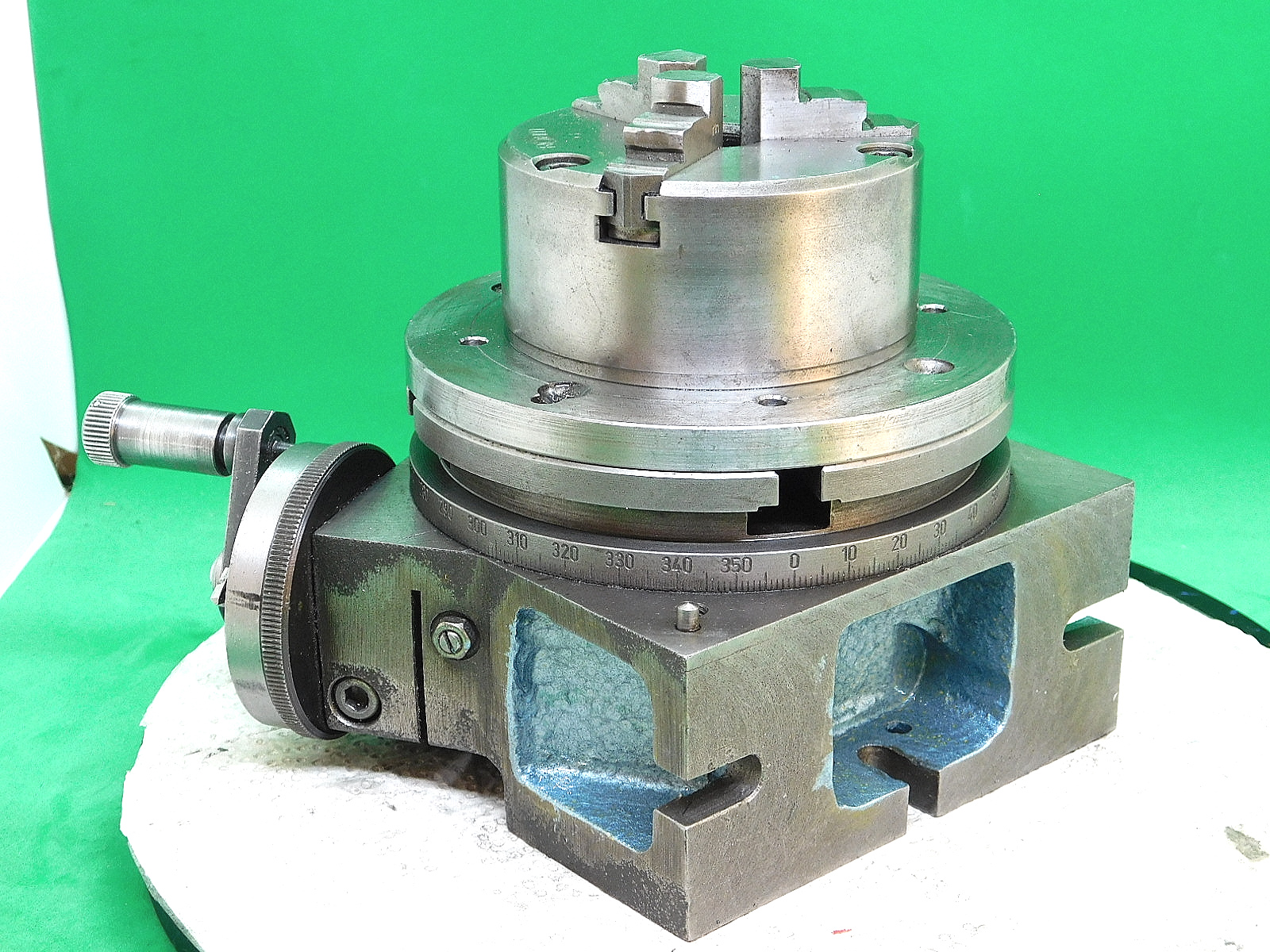

Mein erstes Gerät ist ein Teilgerät der Fa. Saupe dieses wurde noch zu DDR-Zeiten gefertigt. Es kann sowohl Horizontal, als auch Vertikal genutzt werden. Es sind insgesamt drei Teilscheiben mit insgesamt 18 Teilkreisen vorhanden. Der Aufspann-Durchmesser betragt 125 mm. Die Schnecken-Übersetzung beträgt 60:1.

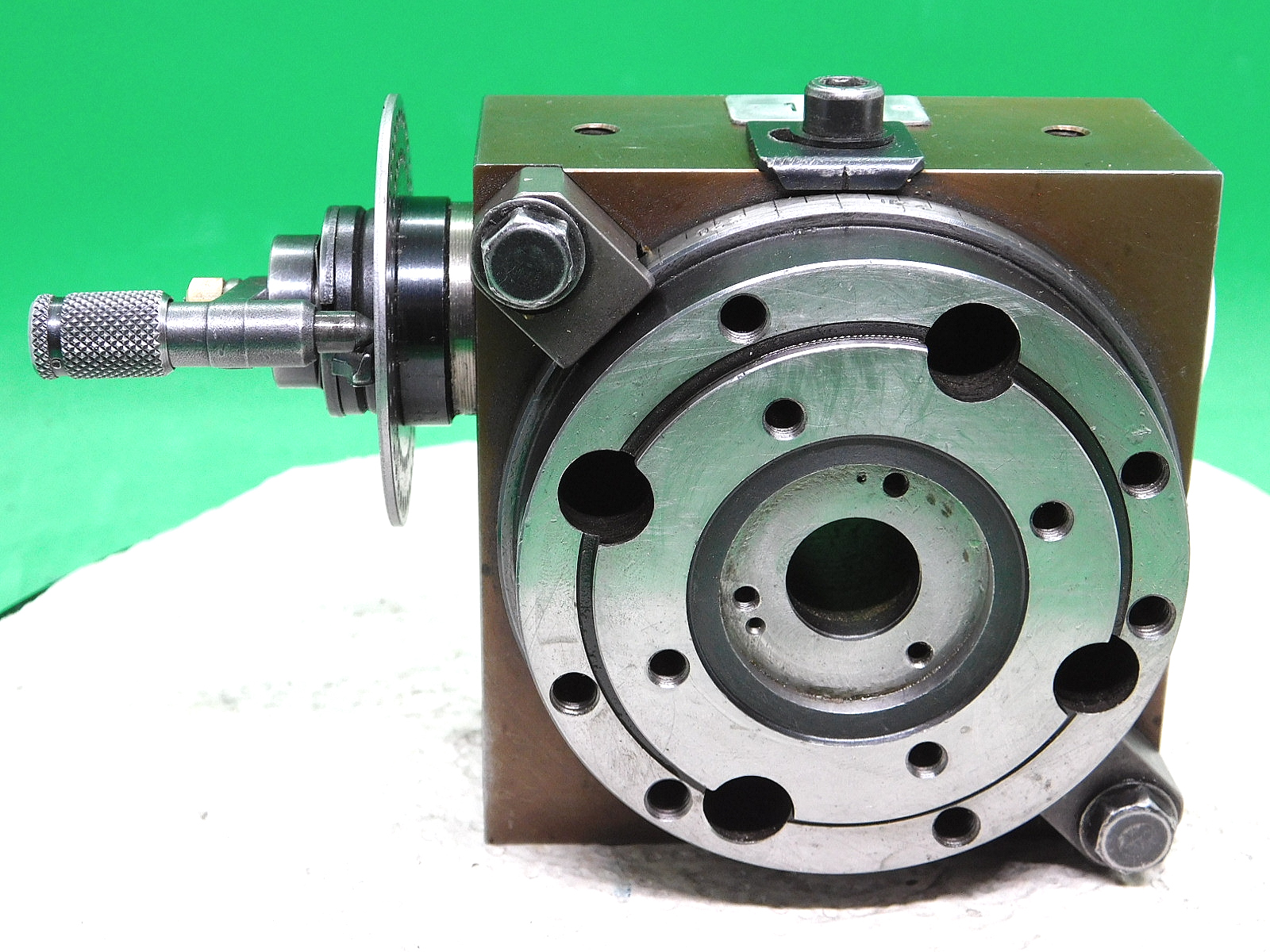

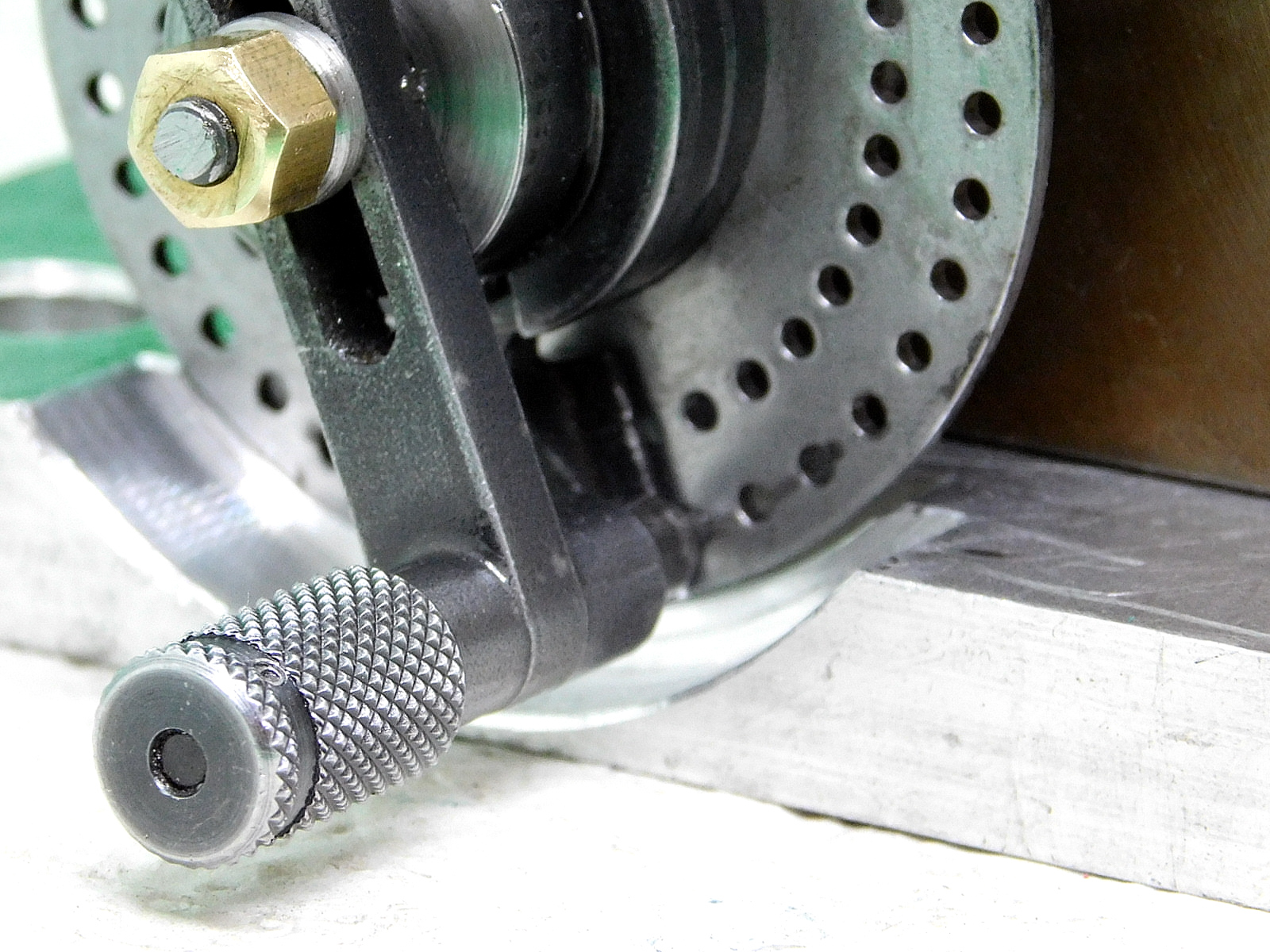

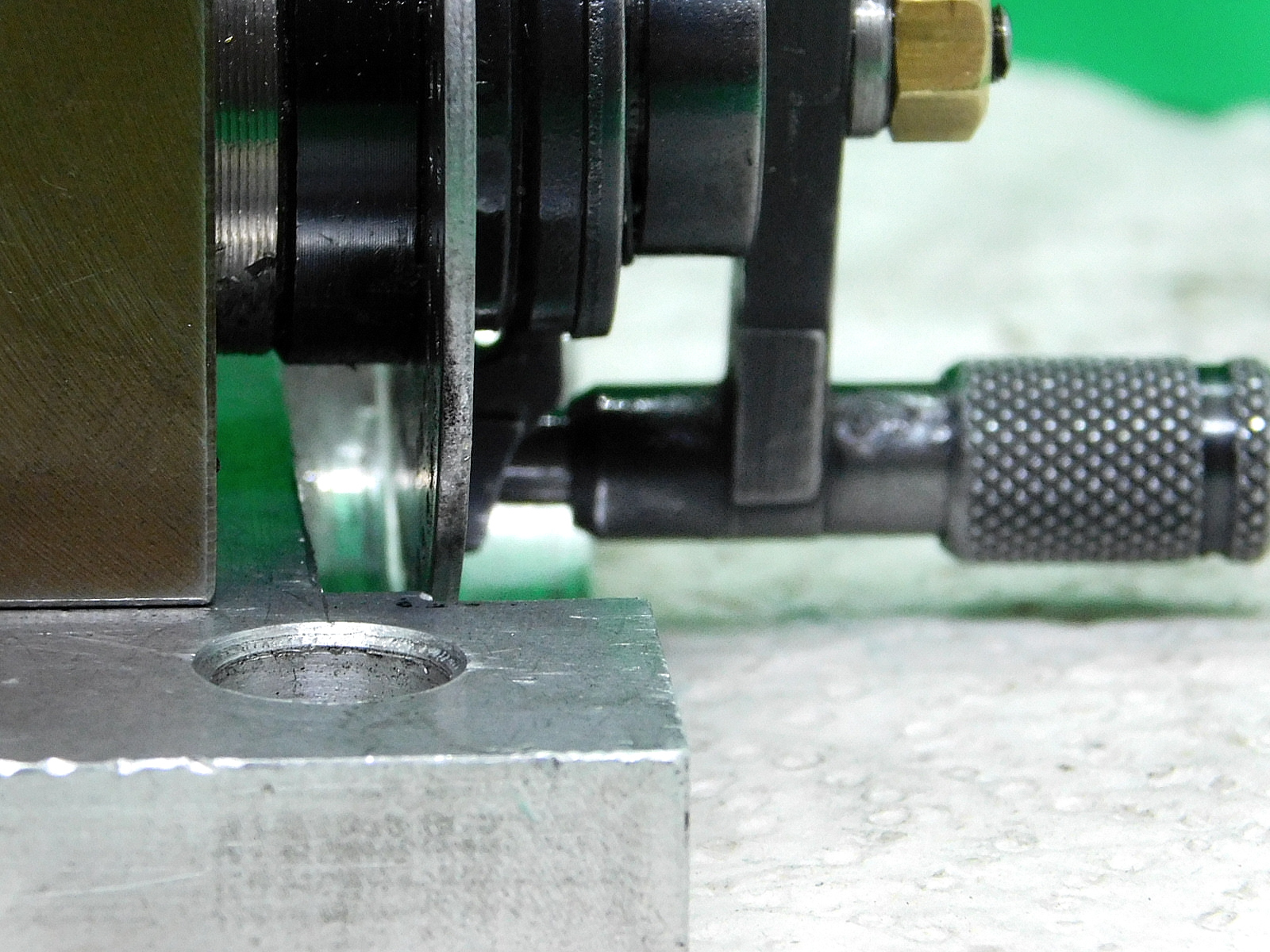

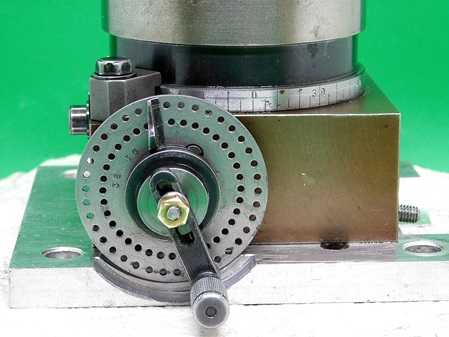

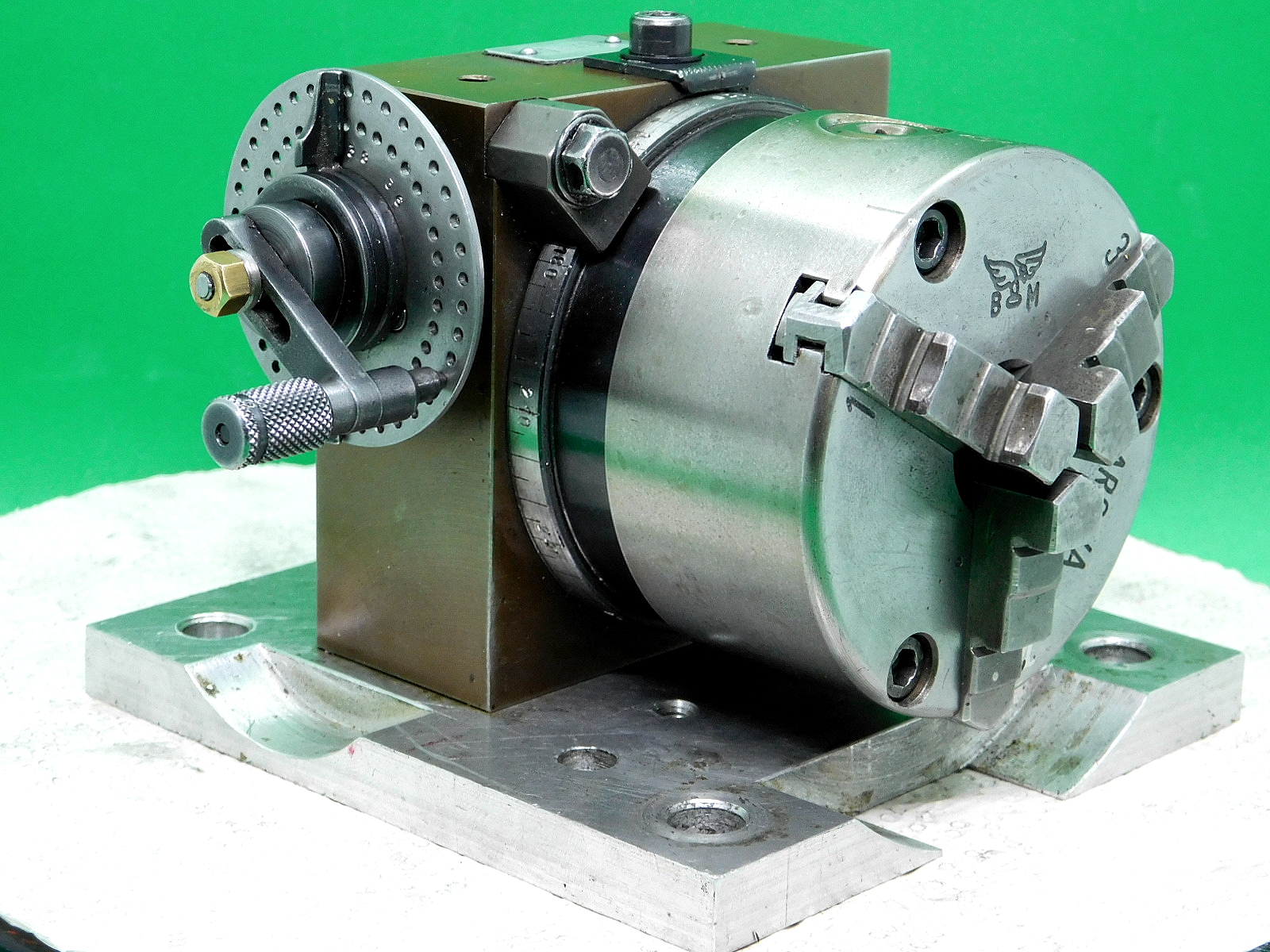

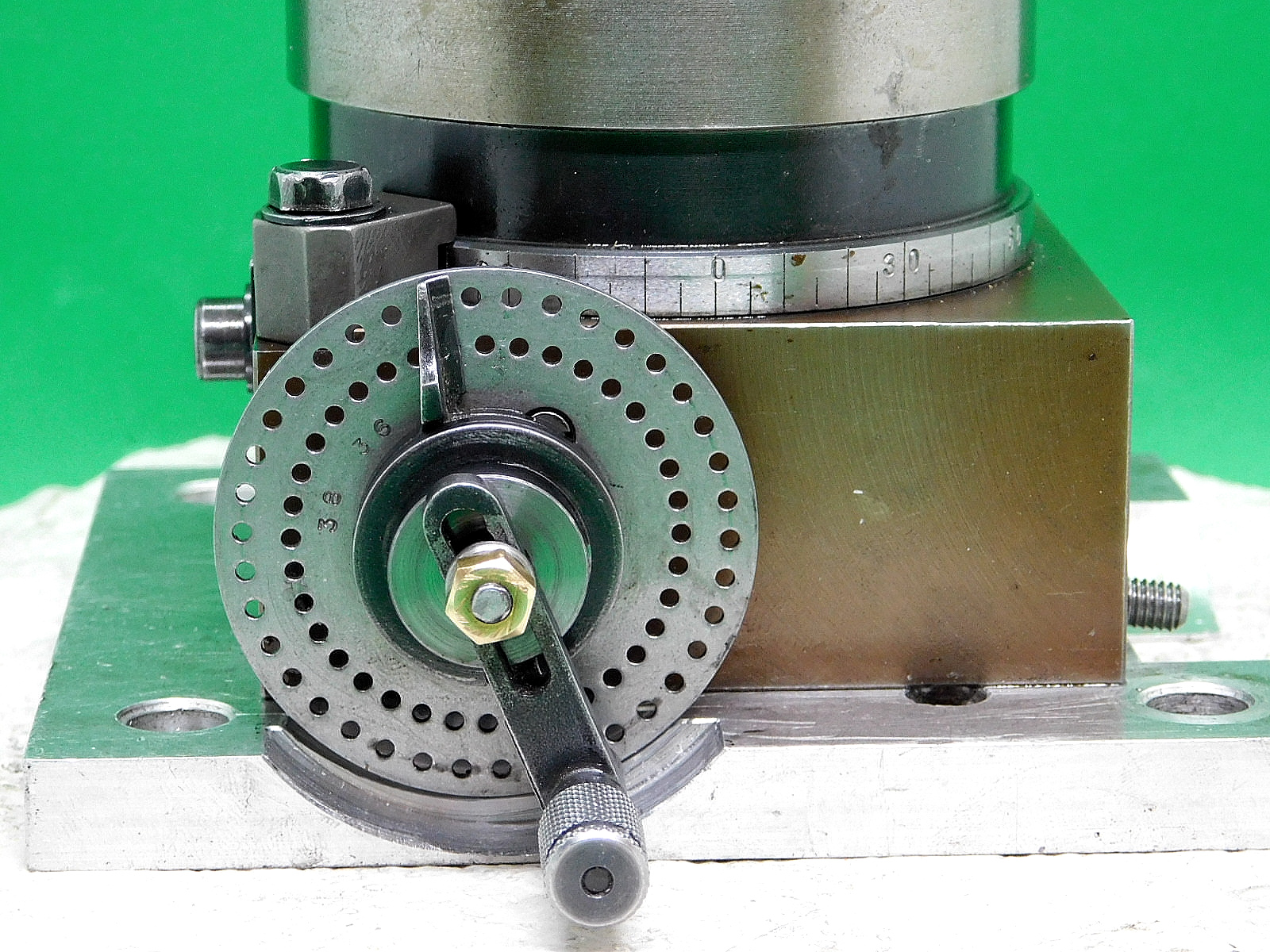

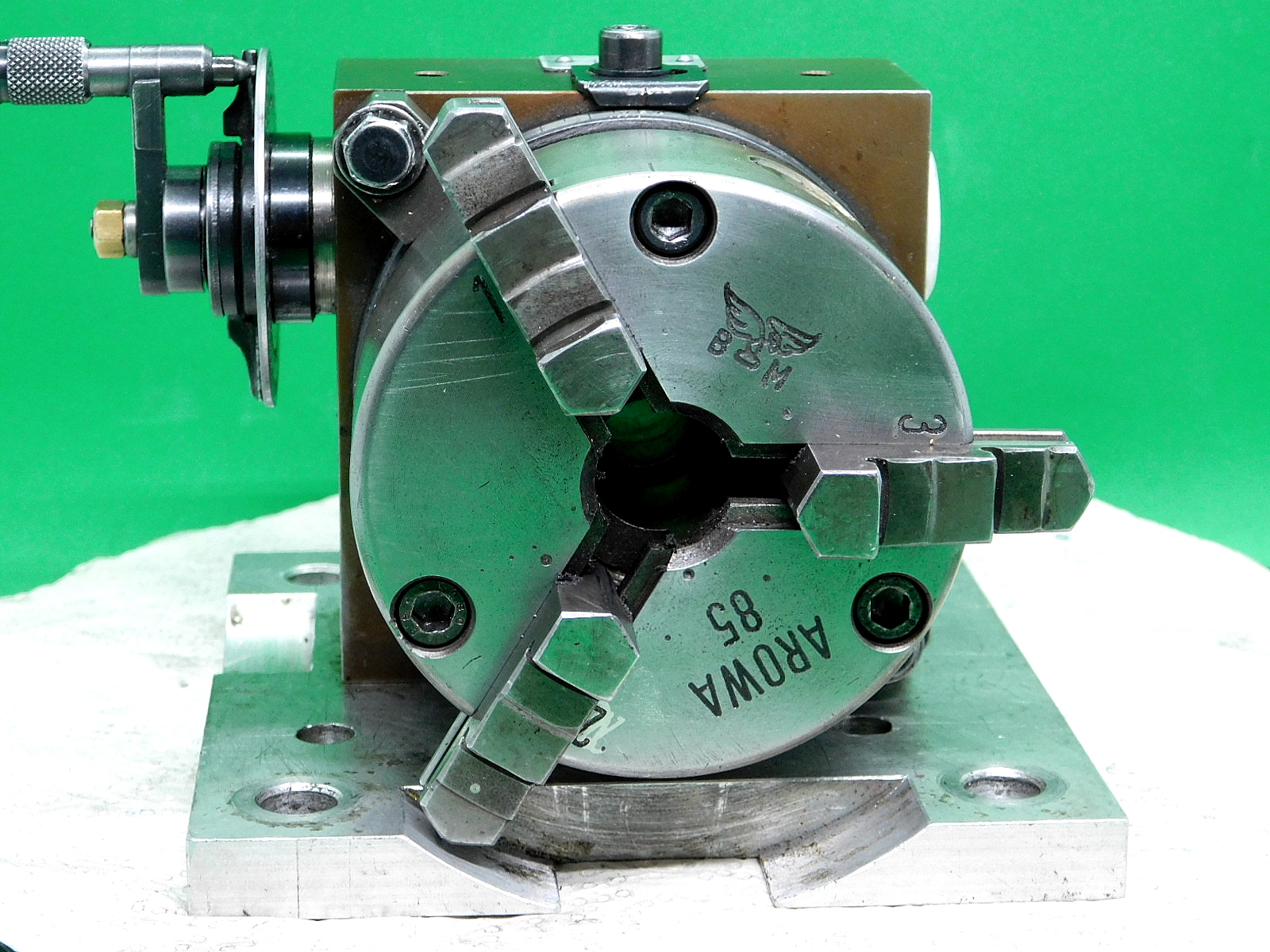

Das  zweite Gerät ist ein Teilgerät der Fa. Proxxon und wurde für die Fräseinrichtung der PD 360 entwickelt. Es ist etwas kleiner als das Saupe-Gerät. Ich habe dieses Teil auf einer Aluplatte verschraubt, damit ich das Gerät auf dem Frästisch der Wabeco-Fräsmaschine spannen kann. Auf dem Proxxon-Gerät ist ein AROWA Backenfutter mit 85 mm Spann-Durchmesser direkt verschraubt. Die Schnecken-Übersetzung beträgt 40:1.

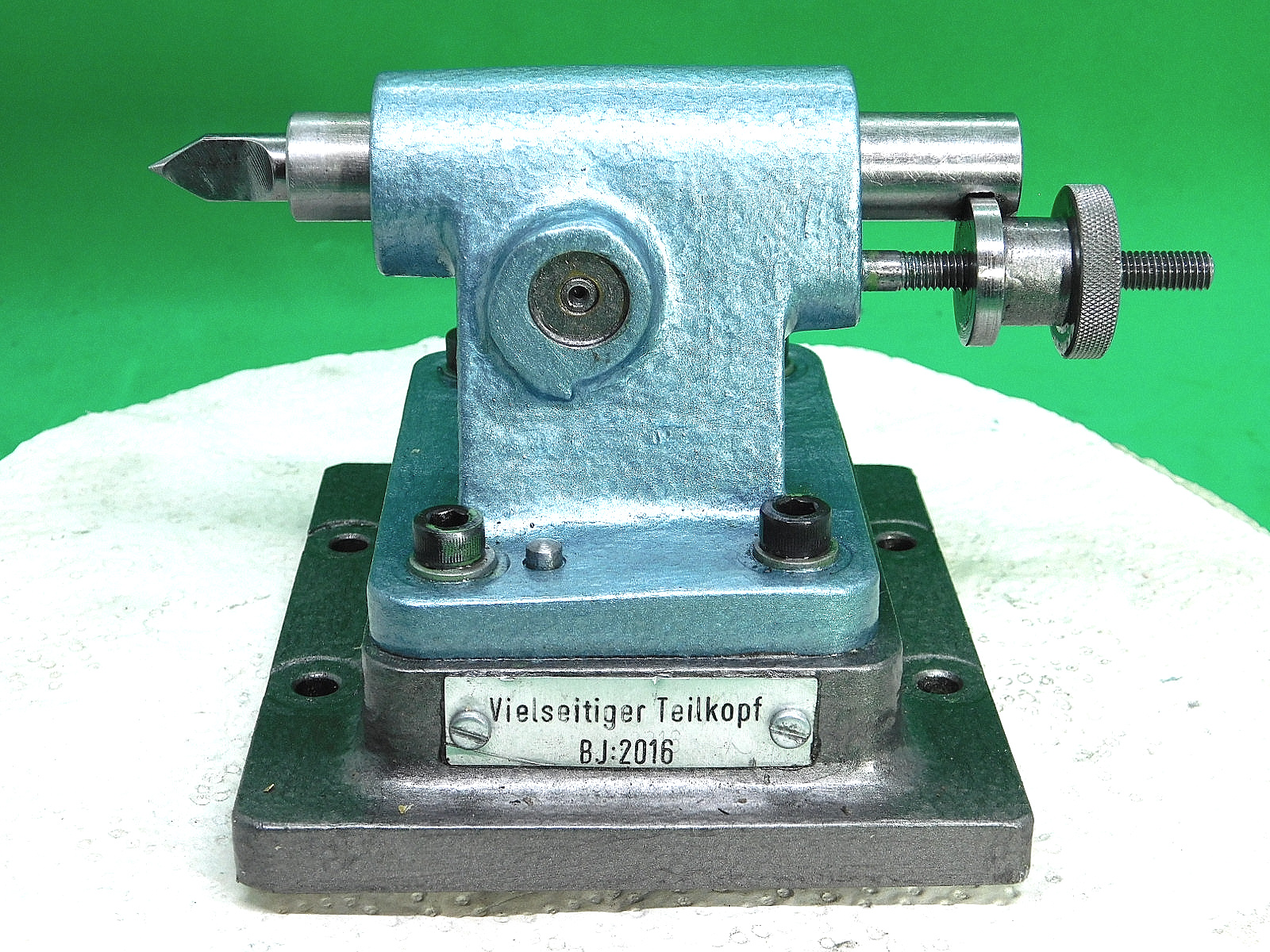

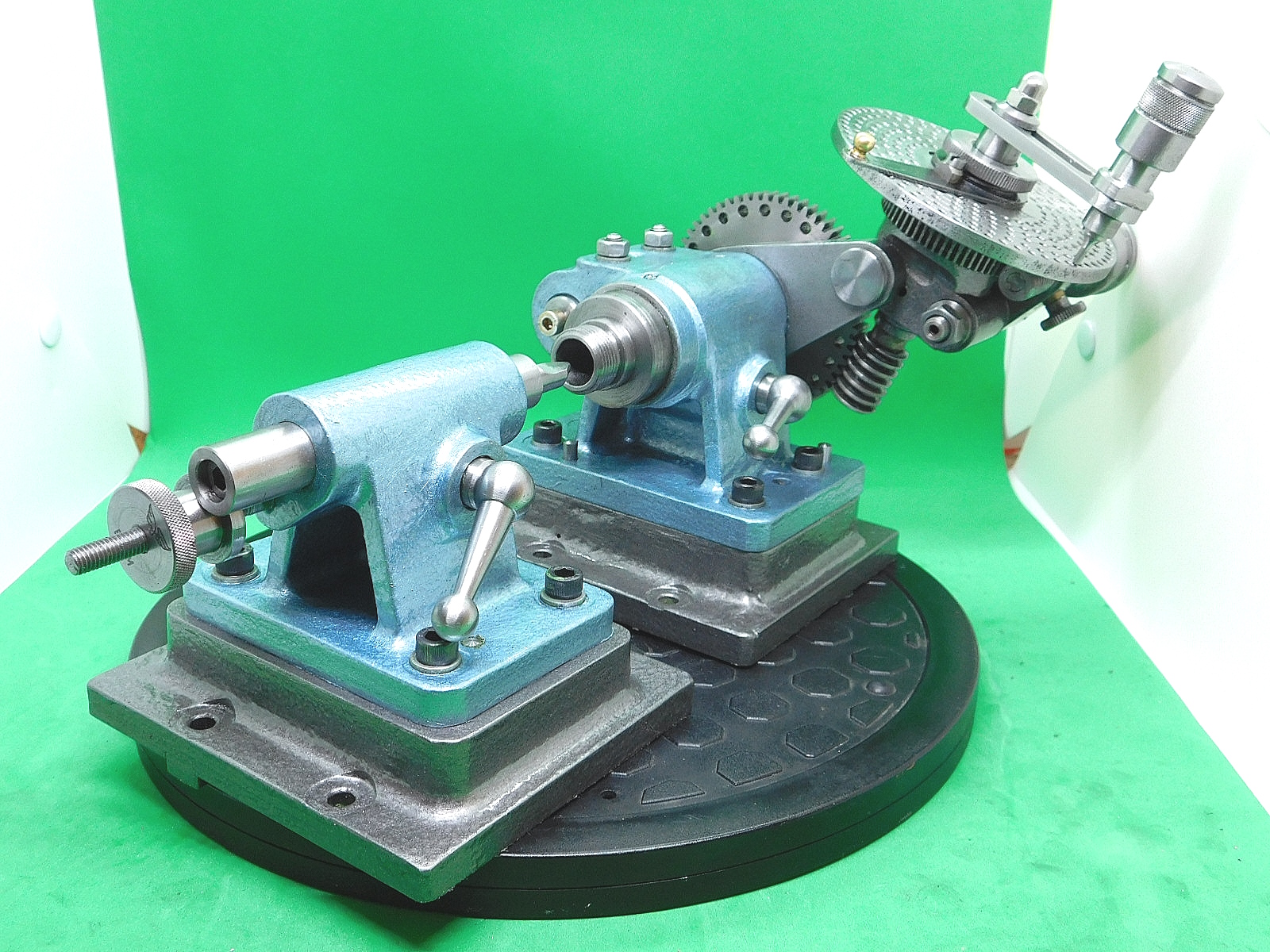

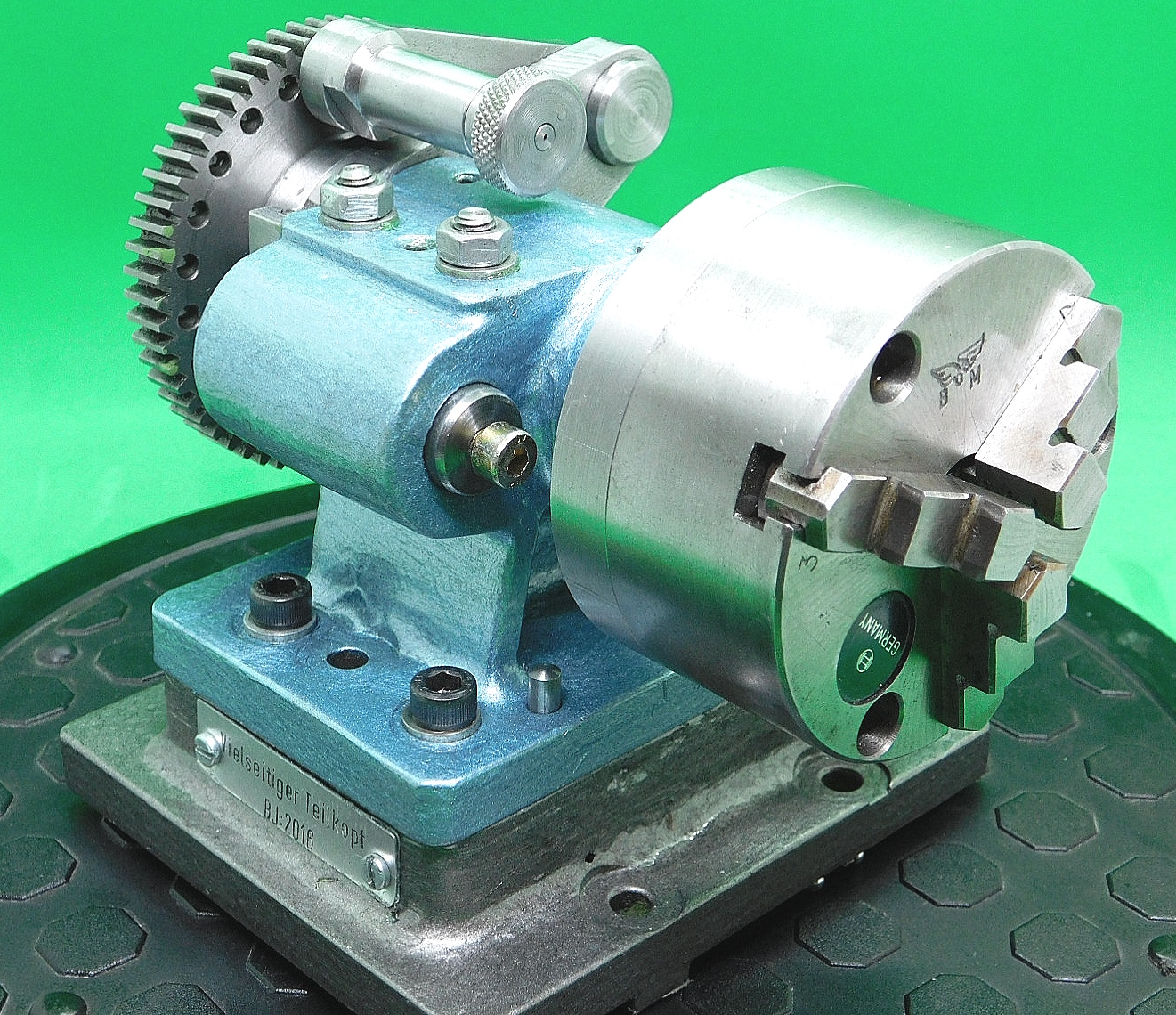

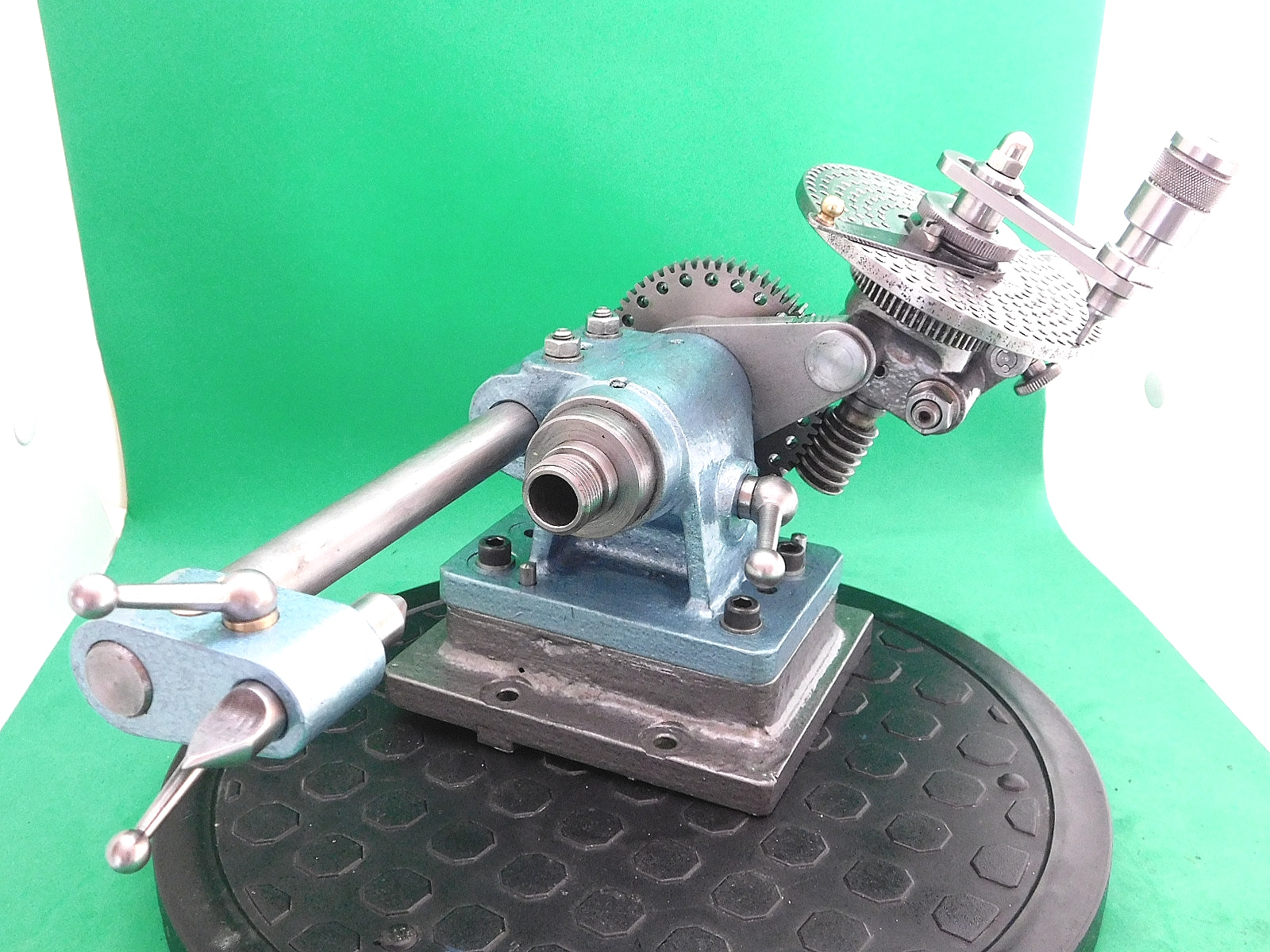

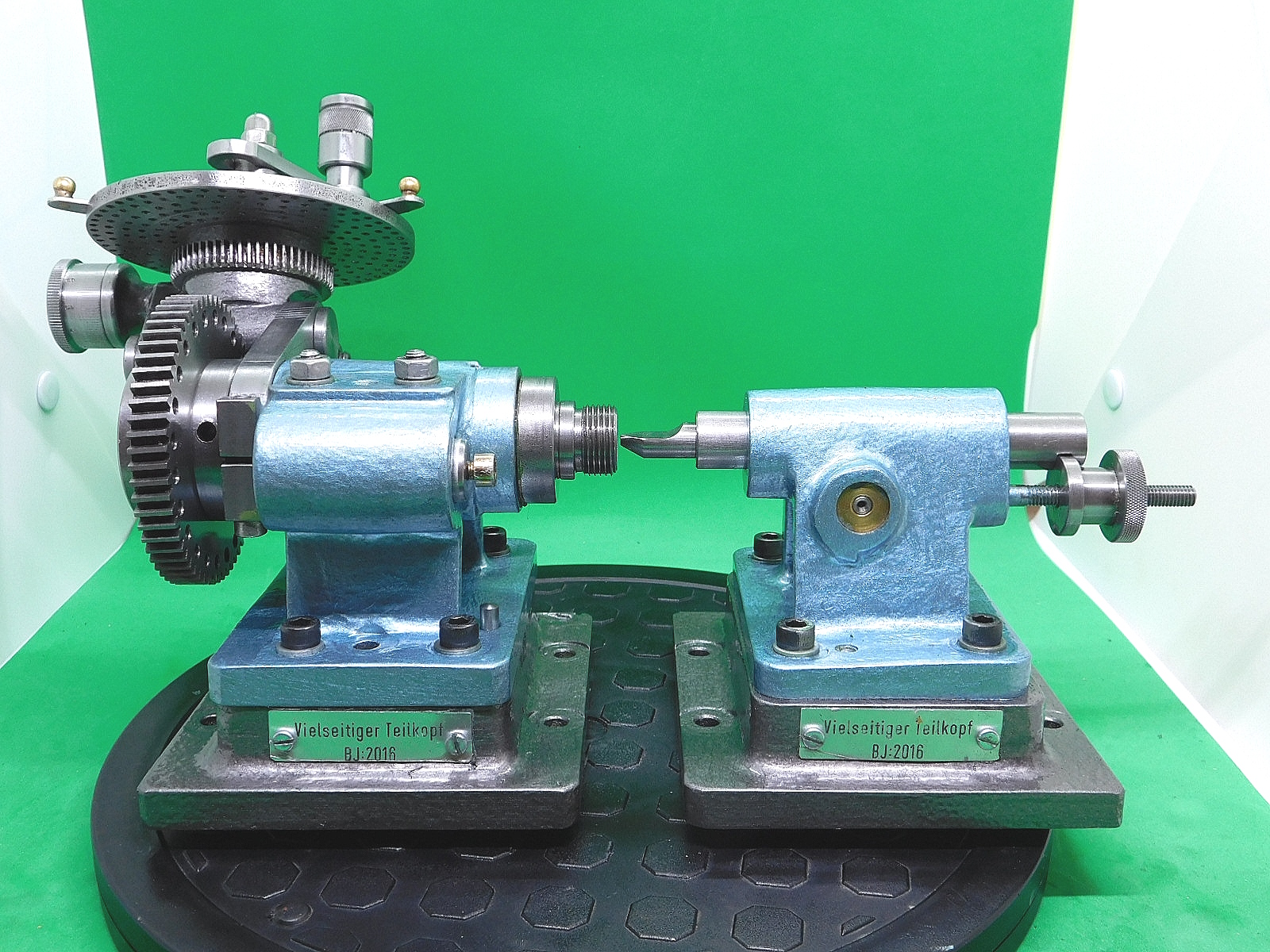

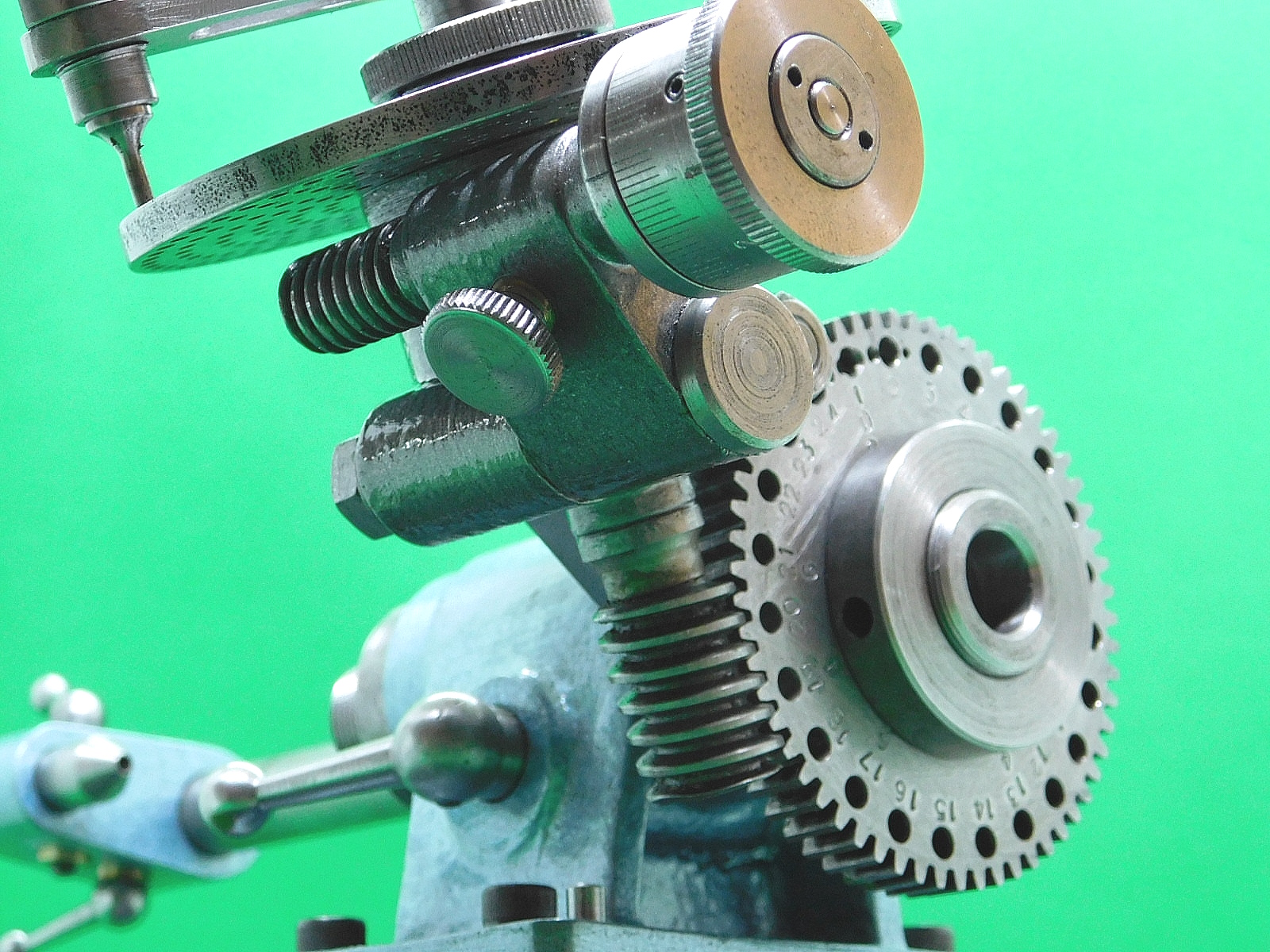

Das dritte Teilgerät ist ein Eigenbau von mir. Die Pläne und die Gussteile habe ich von Hemingway-Kits aus England bezogen. Das Gerät ist sehr speziell und mit seiner Micro-Verstellung ist es möglich Winkelgrade von 1/1000 Grad einzustellen. Spann-Möglichkeiten bestehen mittels 74 mm Dreibackenfutter, Er 25 Spannzangen und einer kleinen Aufspann-Scheibe. Das Spannfutter habe ich von einer Bosch Drehmaschine umgebaut für dieses Teilgerät. Die Primär-Schnecken-Übersetzung beträgt 60:1 und die Sekundär-Schnecken-Übersetzung der Micro-Verstellung ist ebenso 60:1.

Dividing attachments for the milling machine.

Here I show you the dividing heads that I use on my milling machine.

There are three different devices in total.

My first device is a dividing head from Saupe, which was manufactured in the GDR era. It can be used both horizontally and vertically. There are a total of three dividing disks with a total of 18 dividing circles. The clamping diameter is 125 mm. The worm gear ratio is 60:1.

The second device is a dividing head from Proxxon and was developed for the milling device of the PD 360. It is slightly smaller than the Saupe device. I have screwed this part onto an aluminum plate so that I can clamp the device on the milling table of the Wabeco milling machine. An AROWA jaw chuck with a clamping diameter of 85 mm is screwed directly onto the Proxxon device. The worm gear ratio is 40:1.

The third piece of equipment is one of my own construction. I obtained the plans and the cast parts from Hemingway-Kits in England. The device is very special and with its micro-adjustment it is possible to set angular degrees of 1/1000 of a degree. Clamping possibilities exist by means of a 74 mm three-jaw chuck, Er 25 collets and a small clamping disk. I converted the chuck from a Bosch lathe for this dividing head. The primary worm gear ratio is 60:1 and the secondary worm gear ratio of the micro adjustment is also 60:1.
