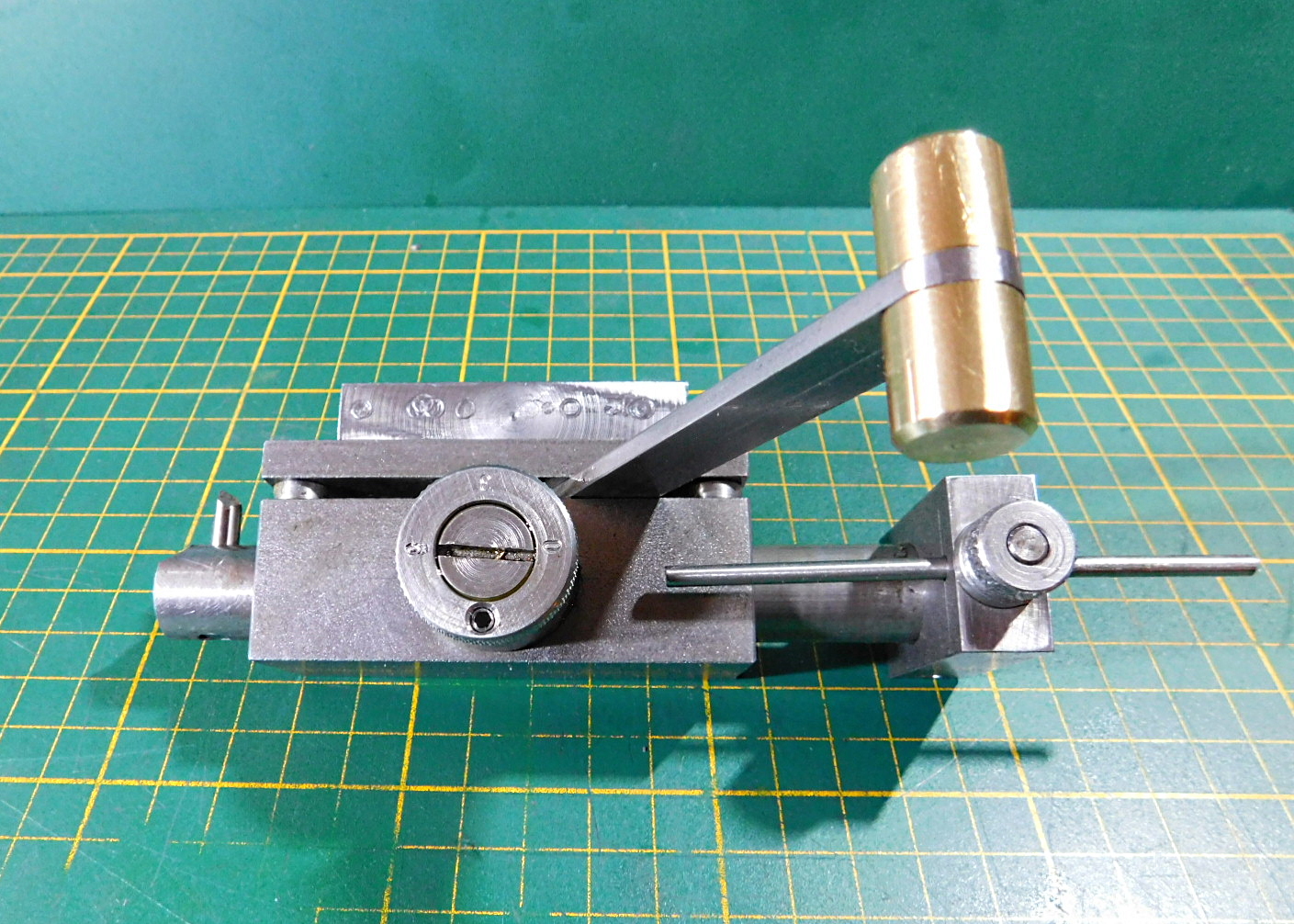

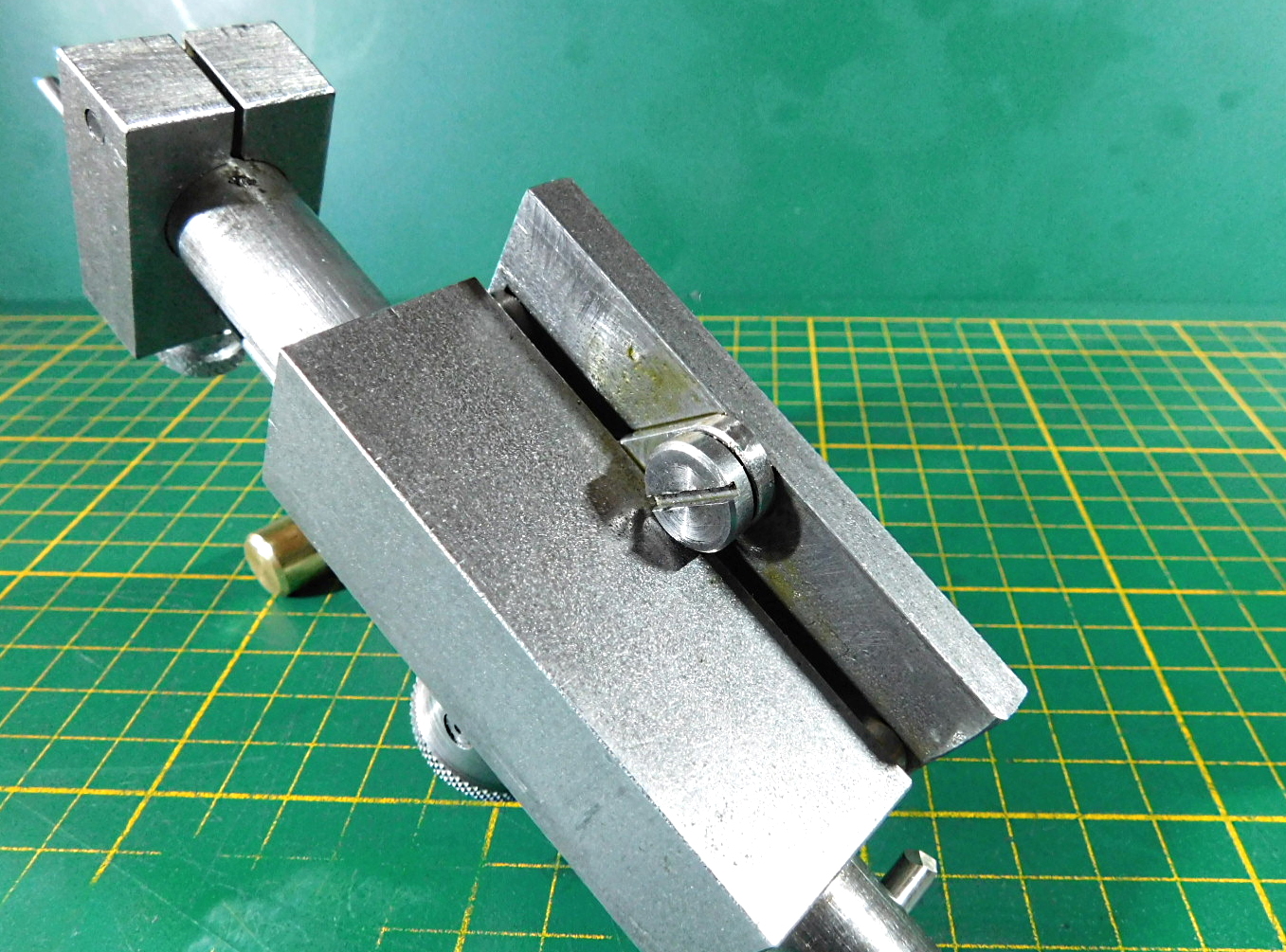

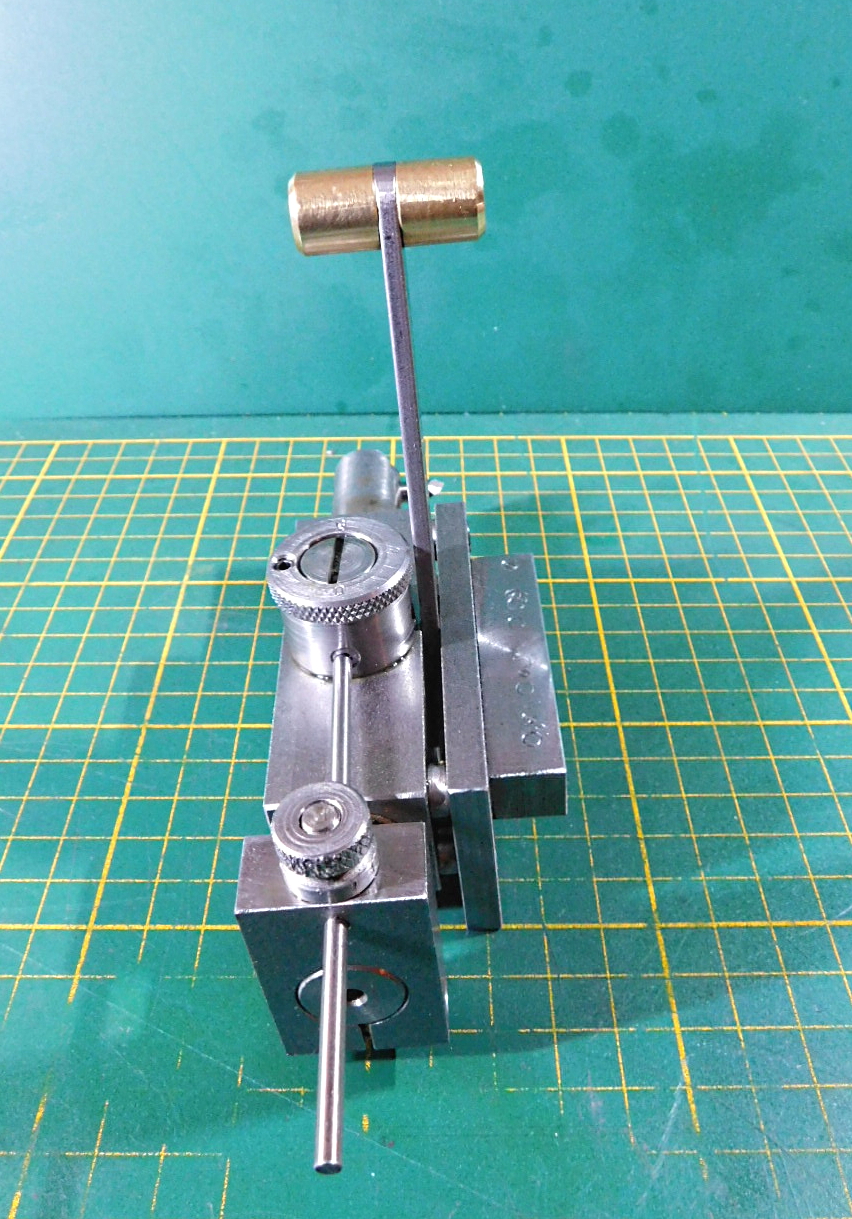

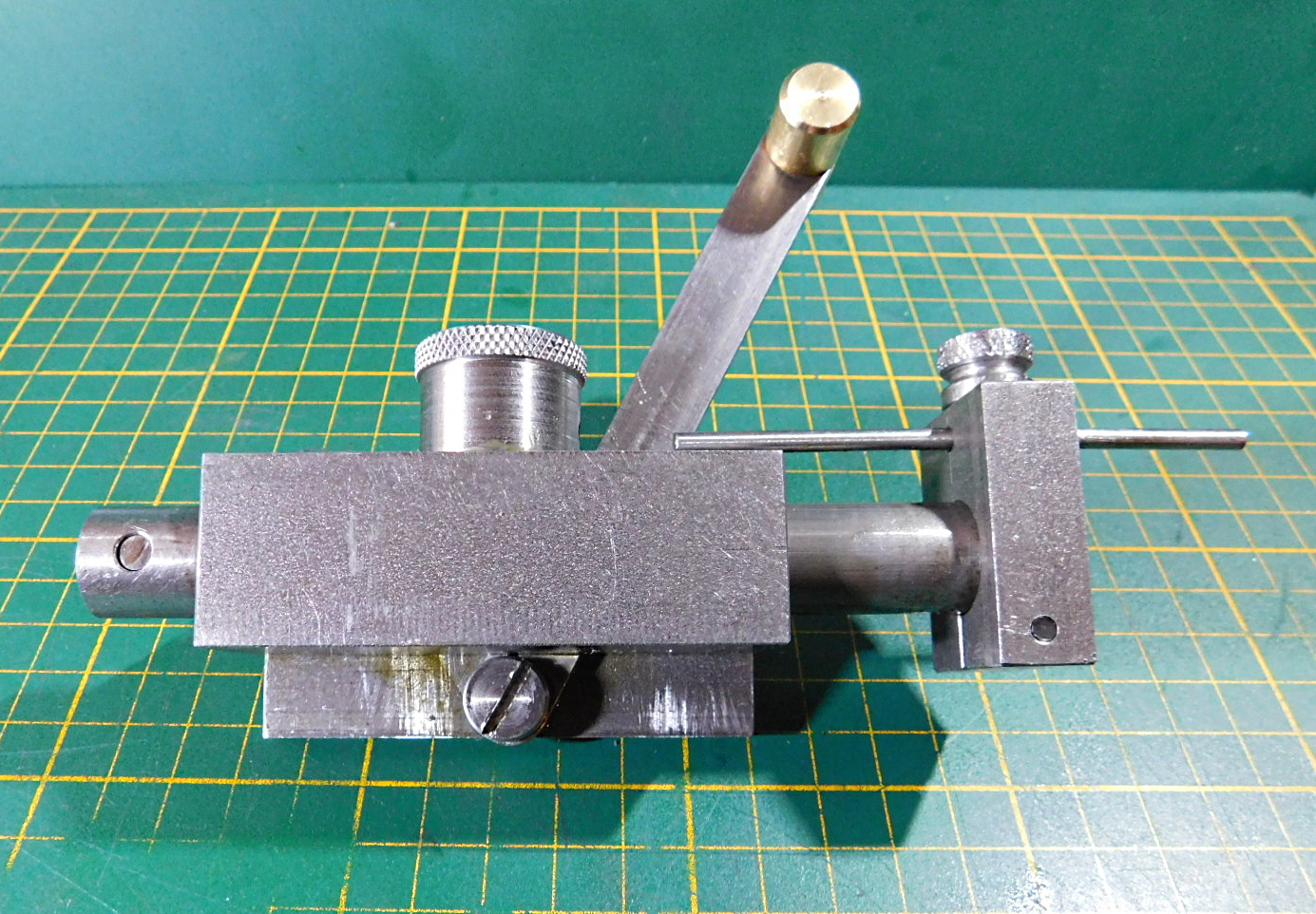

Graviergerät um Graduierungen auf Scheiben oder auch Noniusstriche auf Mantelflächen zu bringen

Die Pläne stammen aus England von "Hemingway Kits"

Es handelt sich um ein "Basic Graduating Tool"

Mit der Zeichnung kam ein kompletter Material-Satz um diese Teil zu verwirklichen.

Bronzebuchsen, Schrauben, Stangenmaterial, eine Feder und eine Kugel, Sogar das Material für den Stichel war dabei.

Allerdings ist die Zeichnung und der Materialsatz im Zoll-Maßstab gehalten. Nach umrechnen in das metrische System, war es kein Hexenwerk mehr.

Das Design wurde von Mr. N. Fallows geschaffen.

Die Arbeitszeit betrug ca. 8-10 Stunden. Die meiste Zeit benötigte ich für das Einrichten der Fräsmaschine.

With the drawing came a complete set of materials to realise this part.

Bronze bushes, screws, rod material, a spring and a ball, even the material for the graver was included.

However, the drawing and the material set are in inch scale. After converting to the metric system, it was no longer rocket science.

The design was created by Mr N. Fallows.

The working time was about 8-10 hours. Most of the time I needed to set up the milling machine.

Es sind 3 Strichlängen vorgesehen.
0 = Einstellung für die Einer-Striche, je nach gewünschter Länge.
3 = Ein Stellung für die 5er Striche, 3mm länger als der Einer-Strich.
5 = Einstellung für den 10er Strich, 5mm länger als der Einer-Strich.

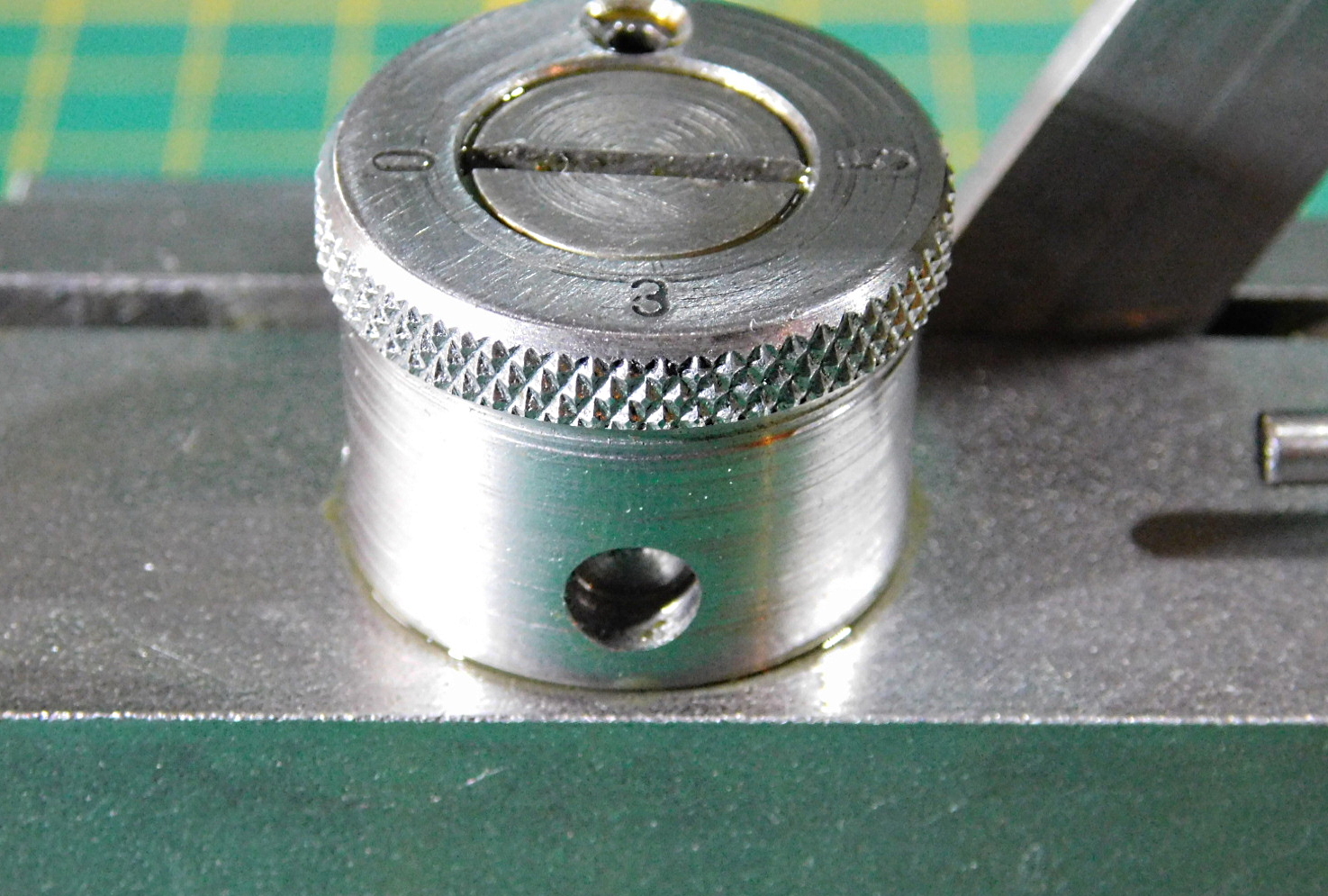

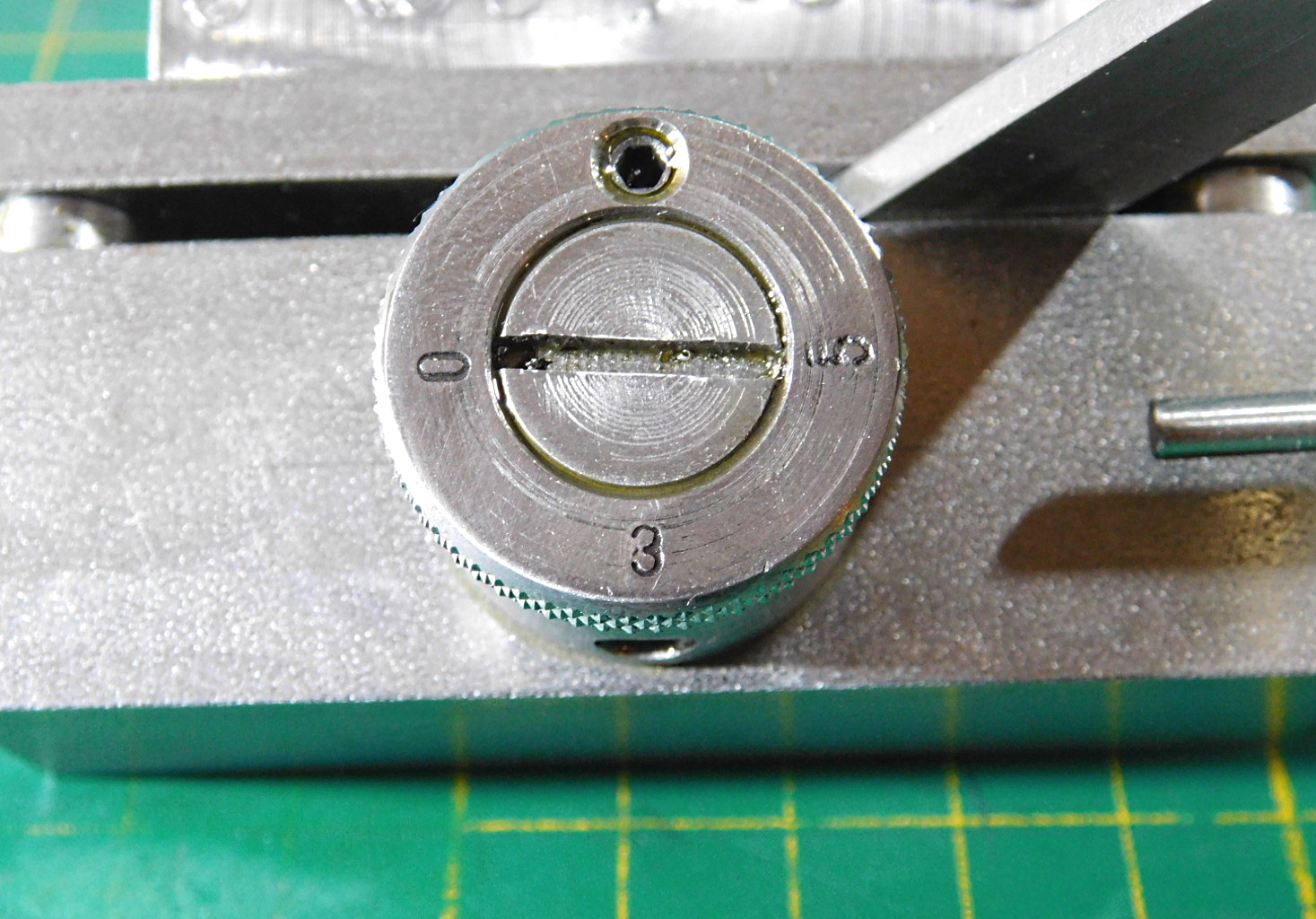

Einstelltrommel für die Strichlänge.

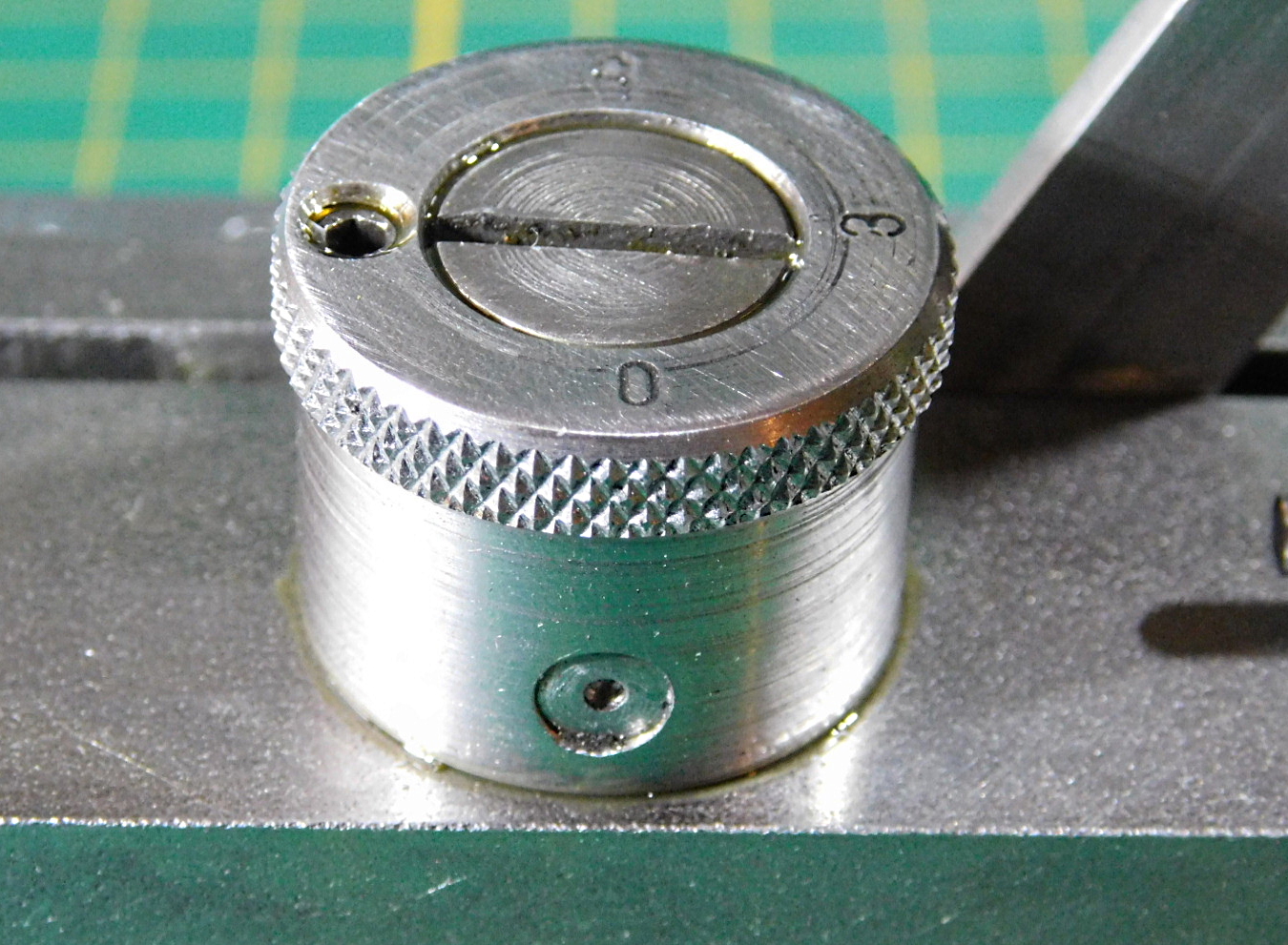

0 = Grundstellung.
3 mm Strichlänge.

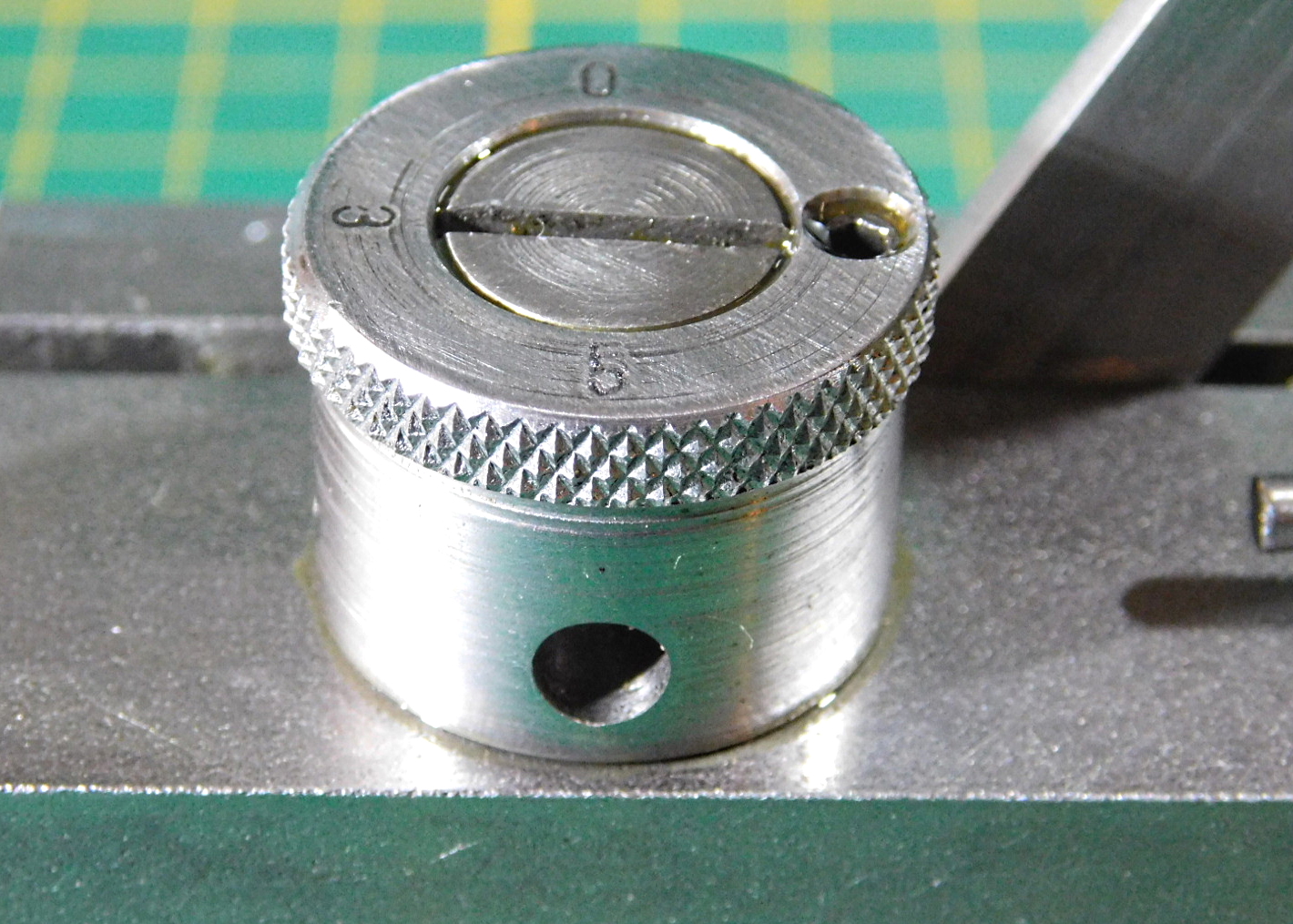

5 mm Strichlänge.

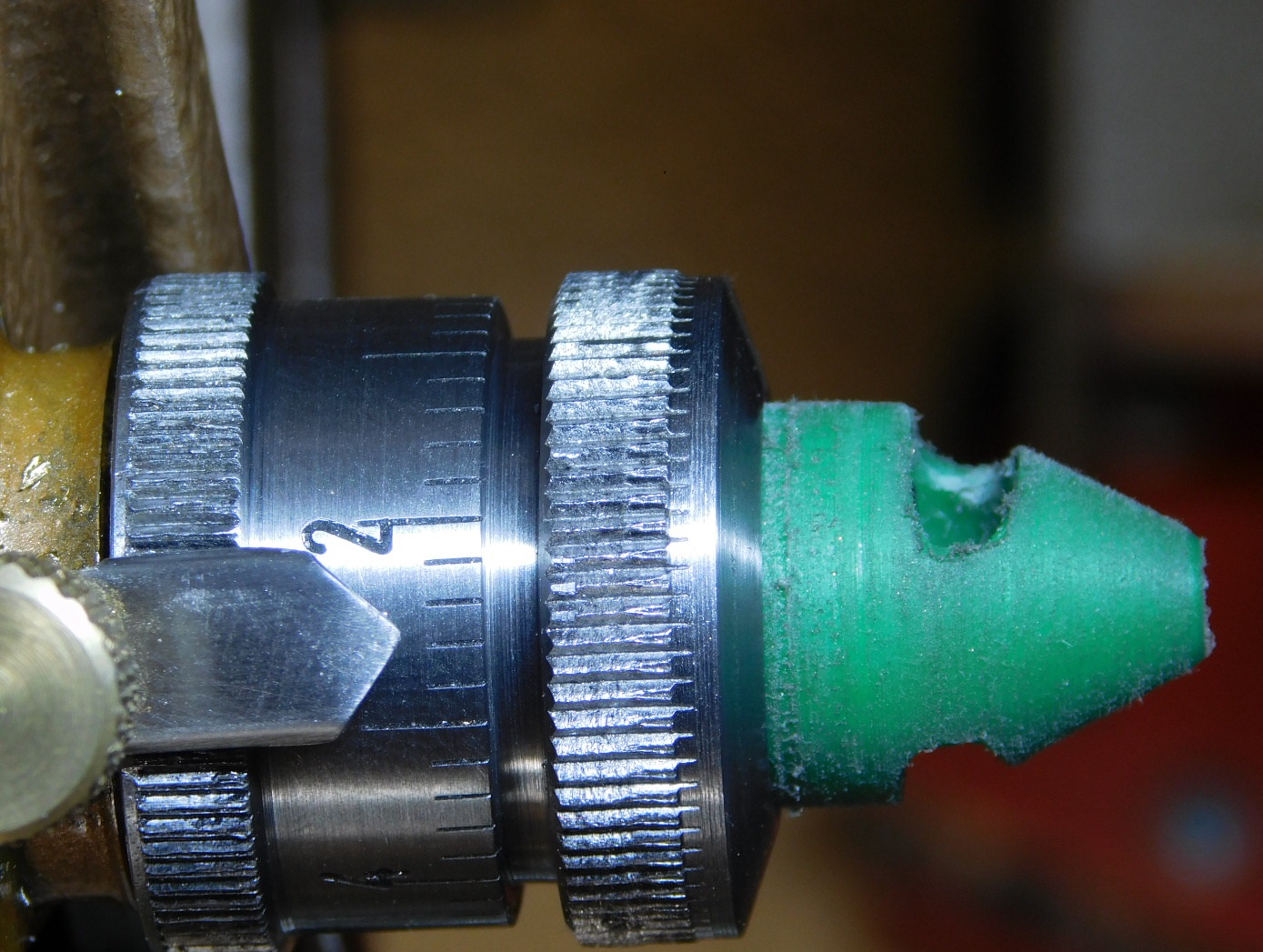

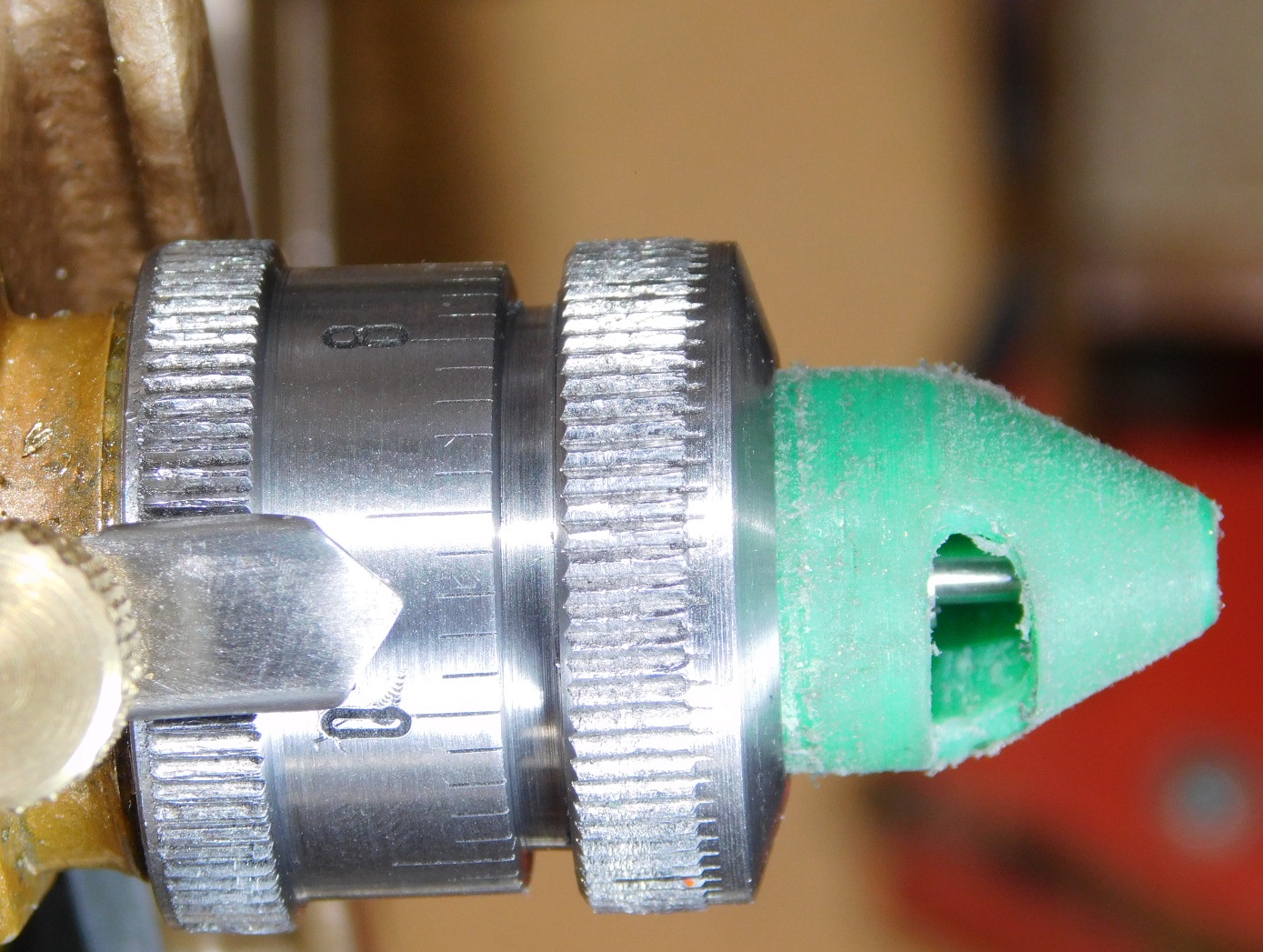

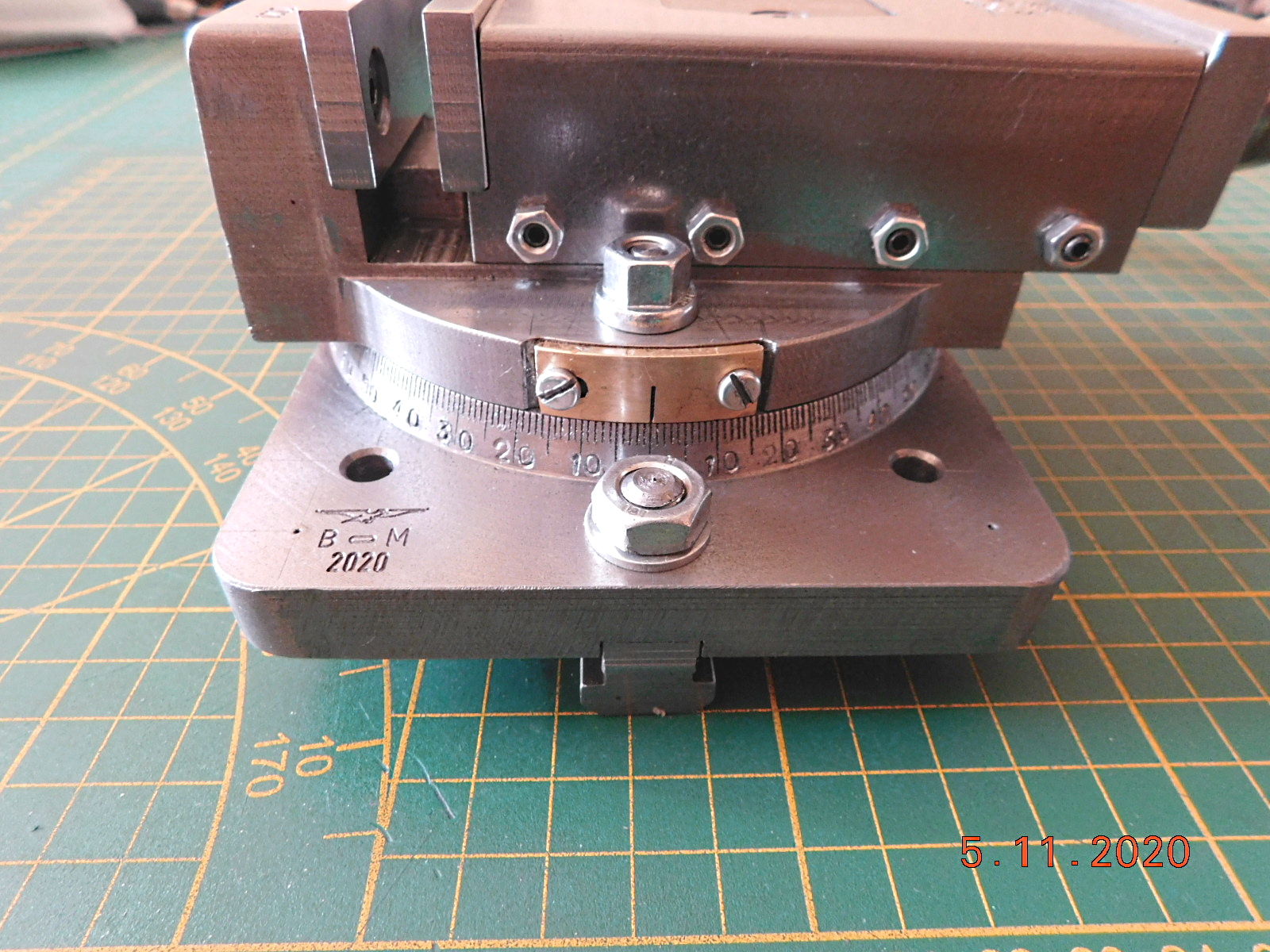

Mit dem Gerät hergestellte Graduierung.
