SSW-Spezialwerkzeug

Hier finden sie Spezialwerkzeug zum zerlegen von Unterschiedlichen Waffen.

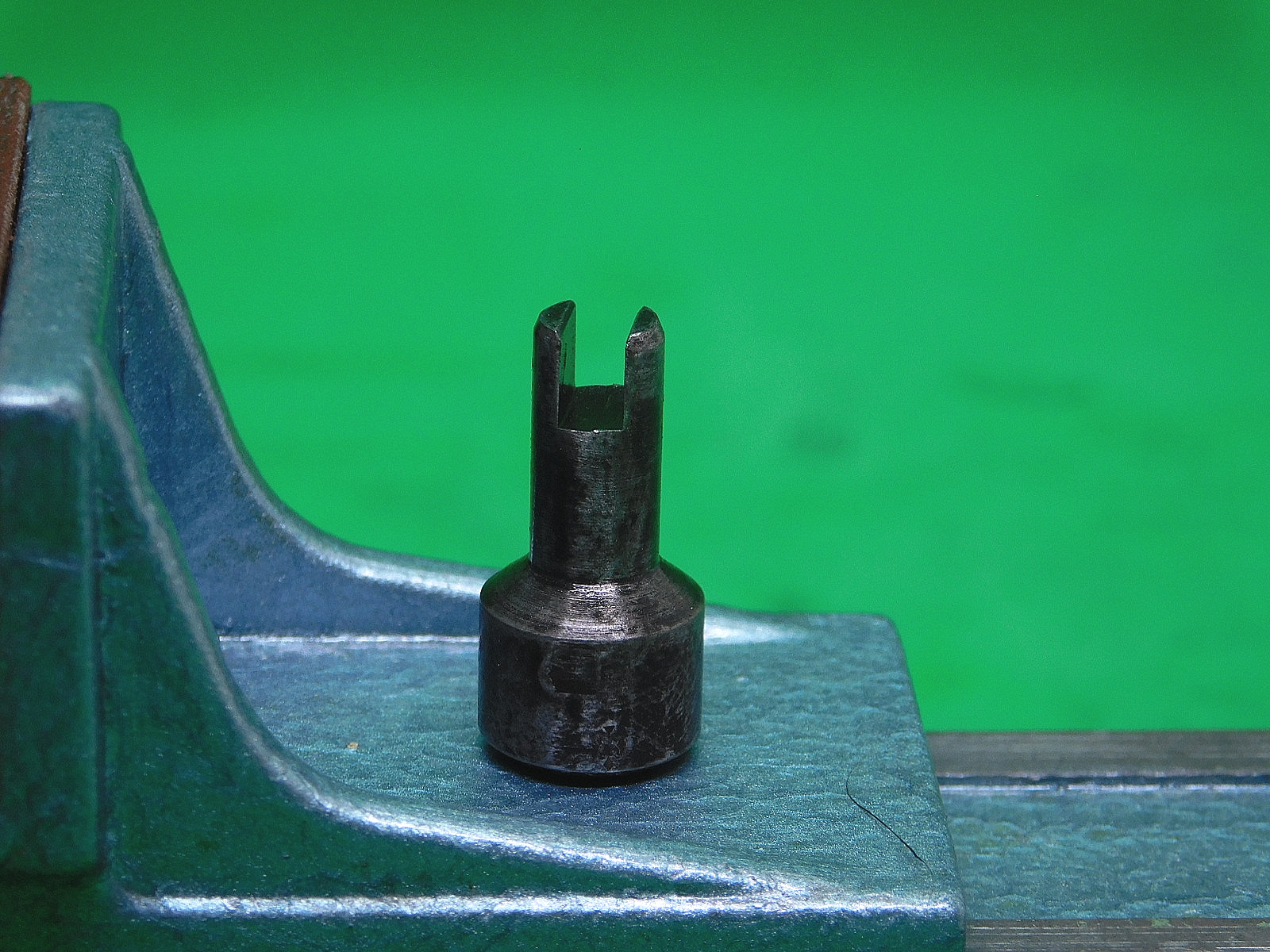

Pistonschlüssel für Vorderlader.

Den Schlüssel habe ich für einen ehemaligen Kollegen gefertigt, der einen Vorderladerrevolver hat.

Spezialschlüssel für die Trommel-Demontage am RG 89 (PTB 451).

Um an die beiden inneren Feder in der Trommel des RG 89  zu kommen benötigt man einen speziellen Schlüssel.

Ich habe mir aus Werkzeugstahl einen passenden Schlüssel für meinen RG 89  selbst hergestellt.

Der Schlüssel passt allerdings nicht zum RG 69, da sind die Platzverhältnisse innerhalb der Trommel etwas enger.

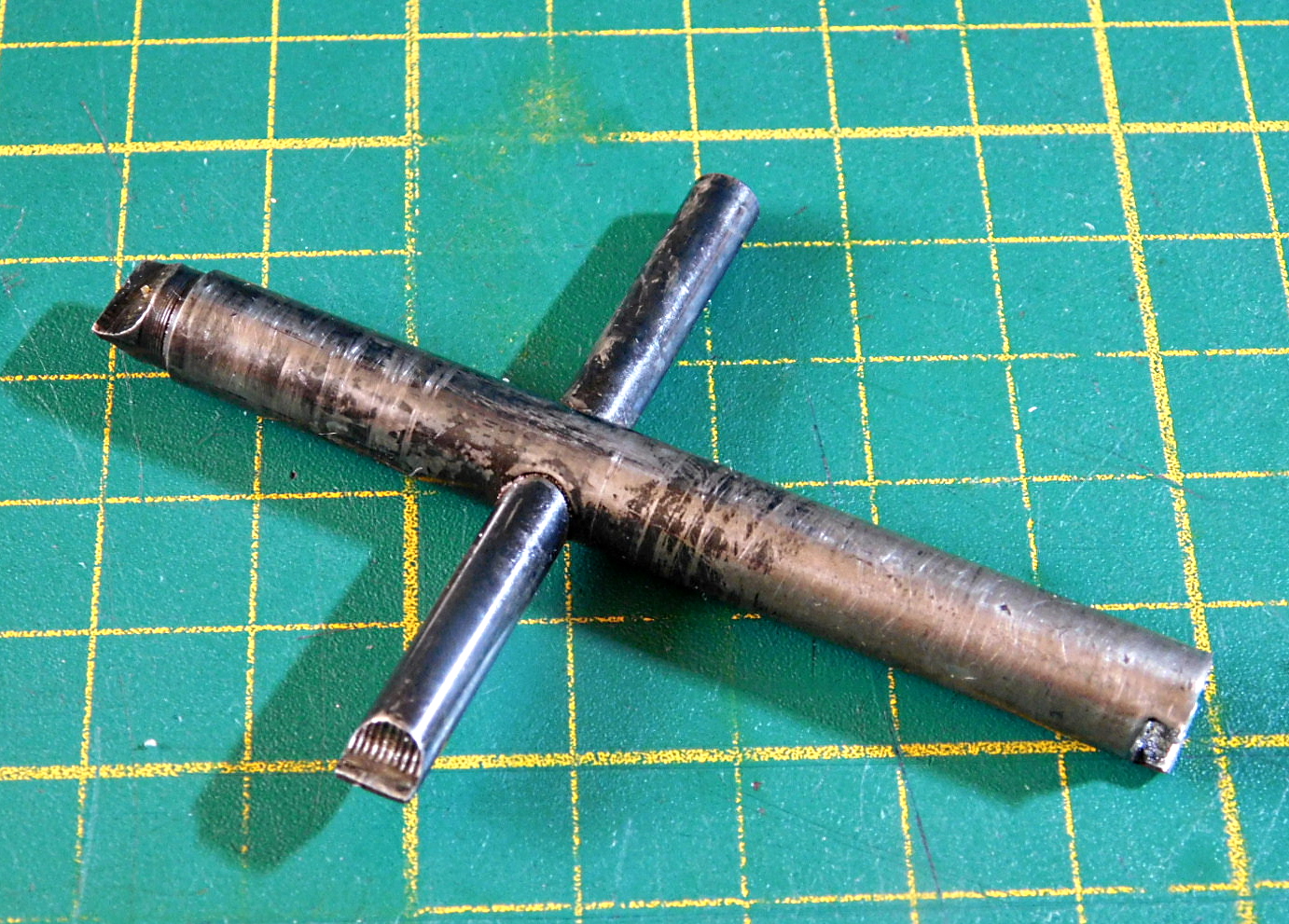

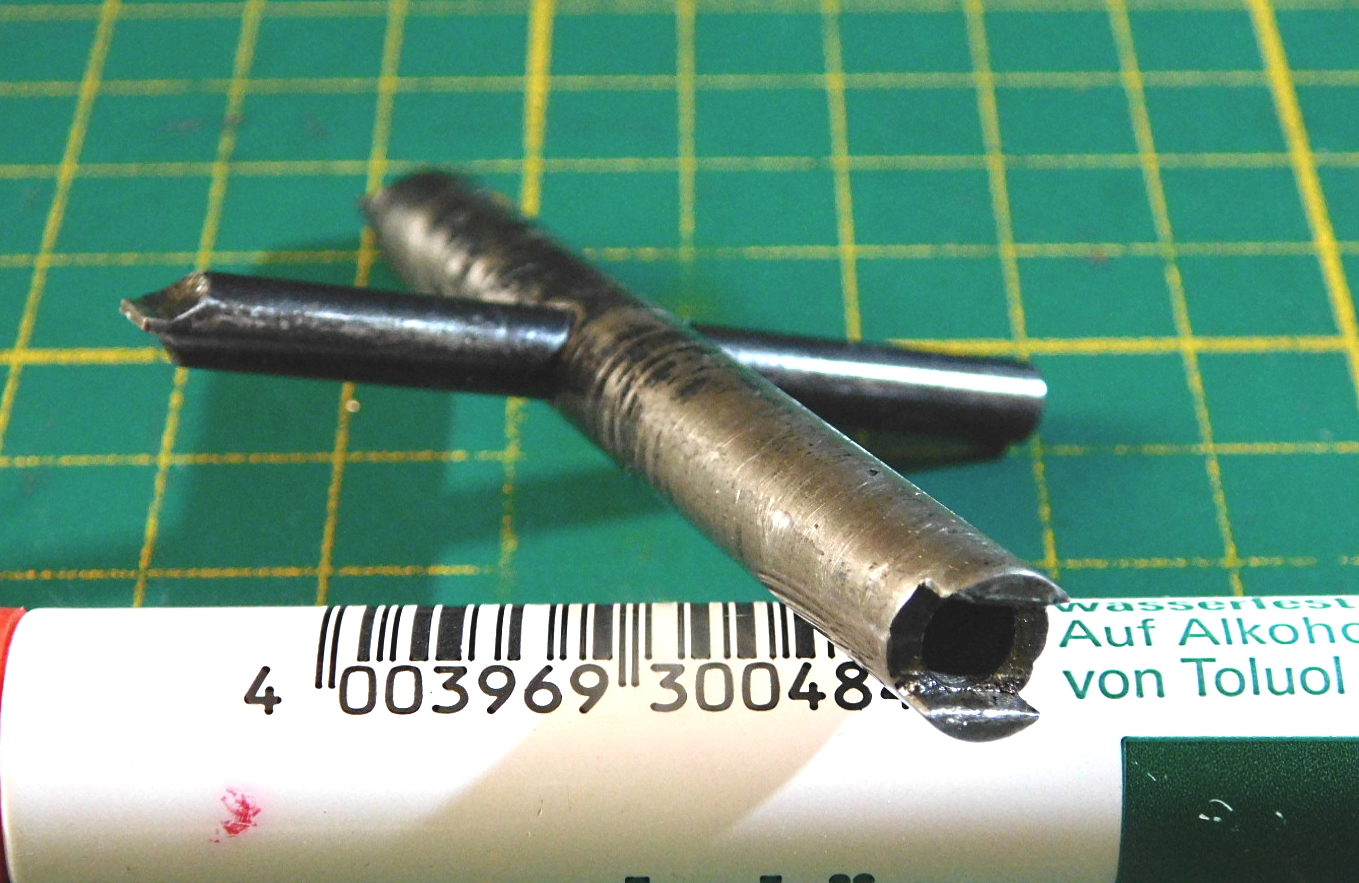

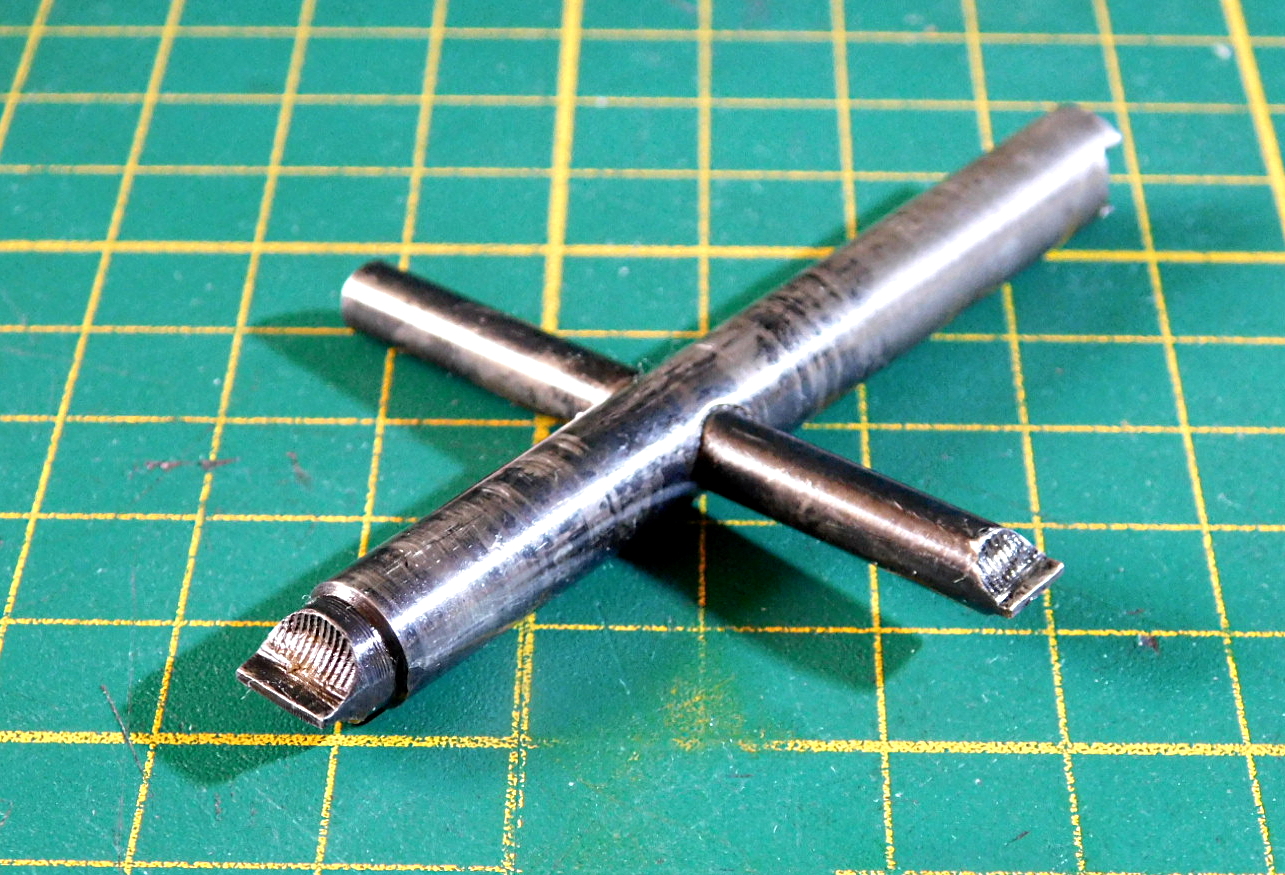

Schlüssel zur Demontage der Trommelachse.

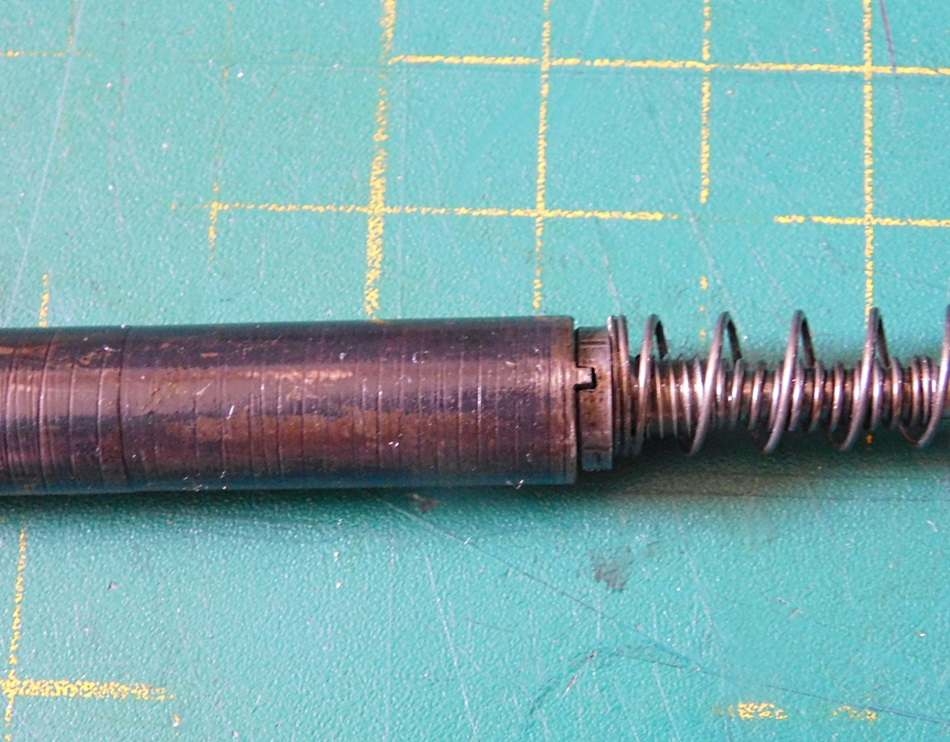

Hier sind die beiden Federn zu sehen.
Um diese auszubauen benötigt man den Schlüssel. Gleichzeitig kann , nach der Demontage, auch der Ausstoßer entfernt werden.

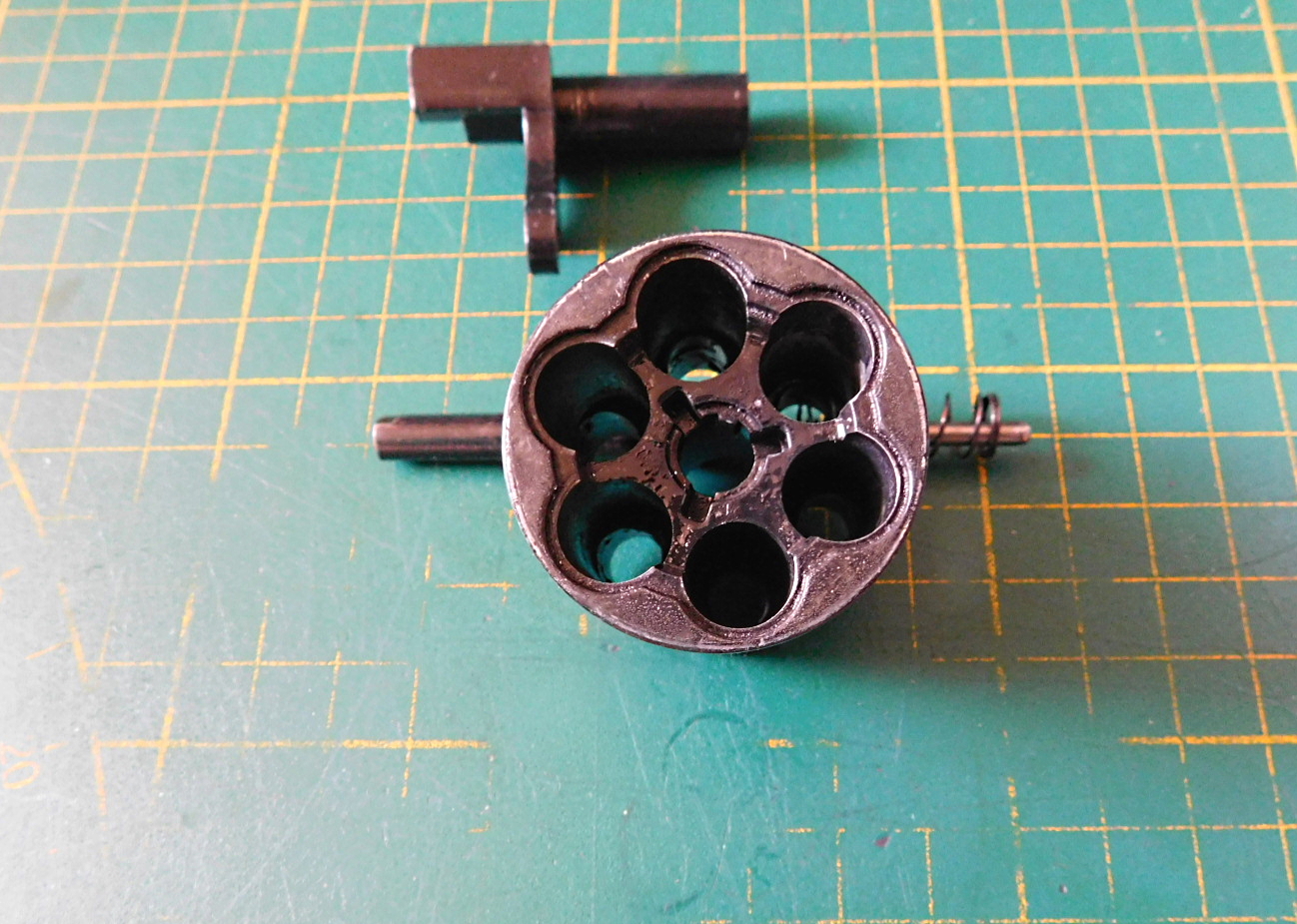

Die Trommel mit ausgebautem Auswerfer.

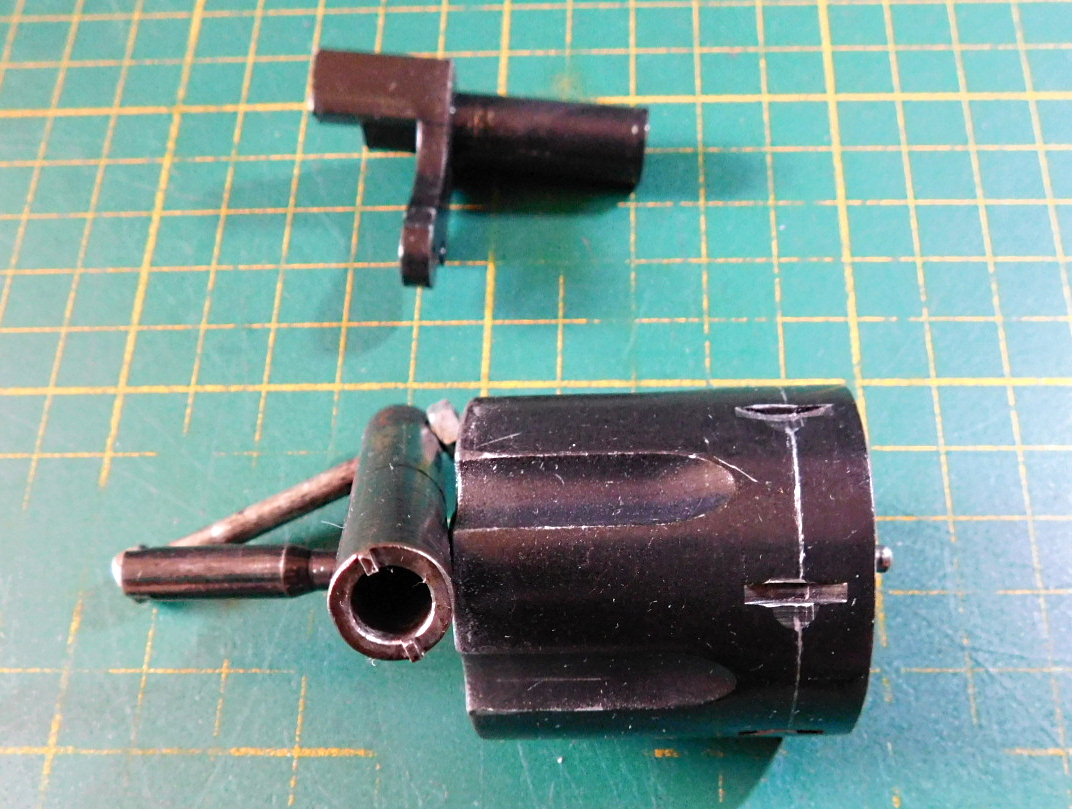

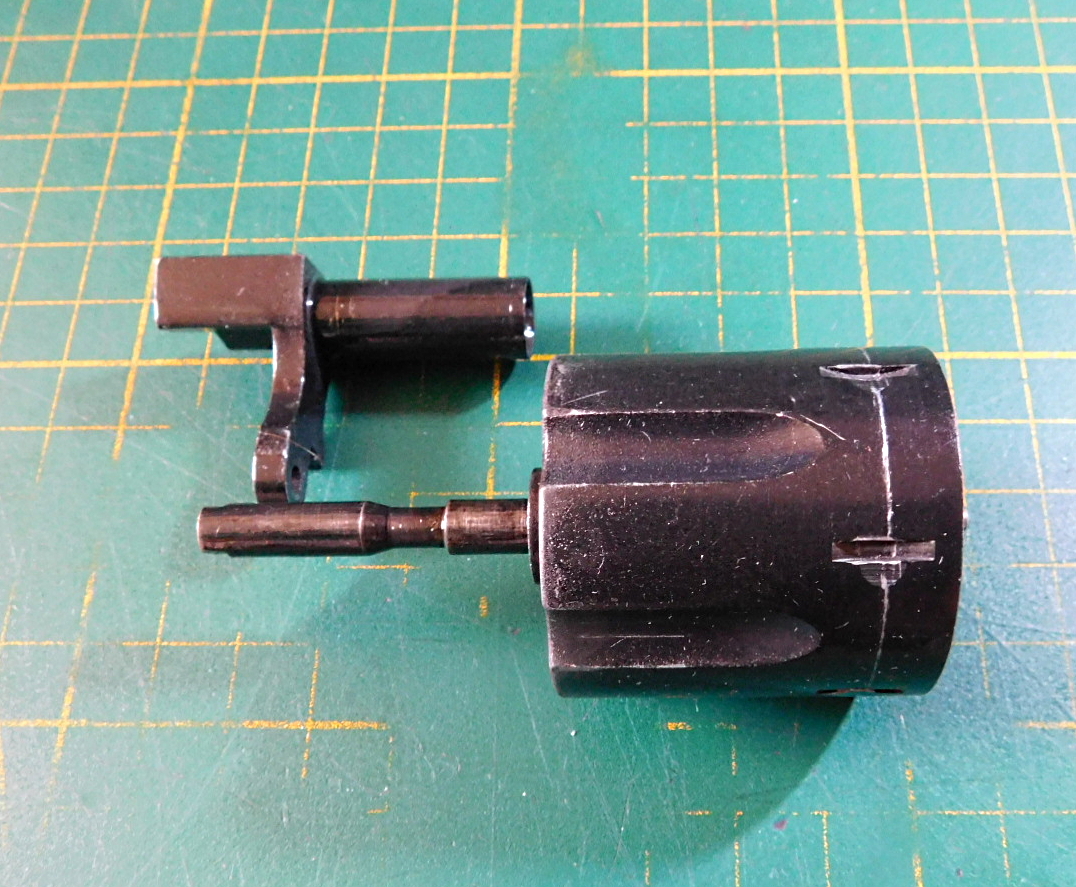

Trommel mit Trommelkran.

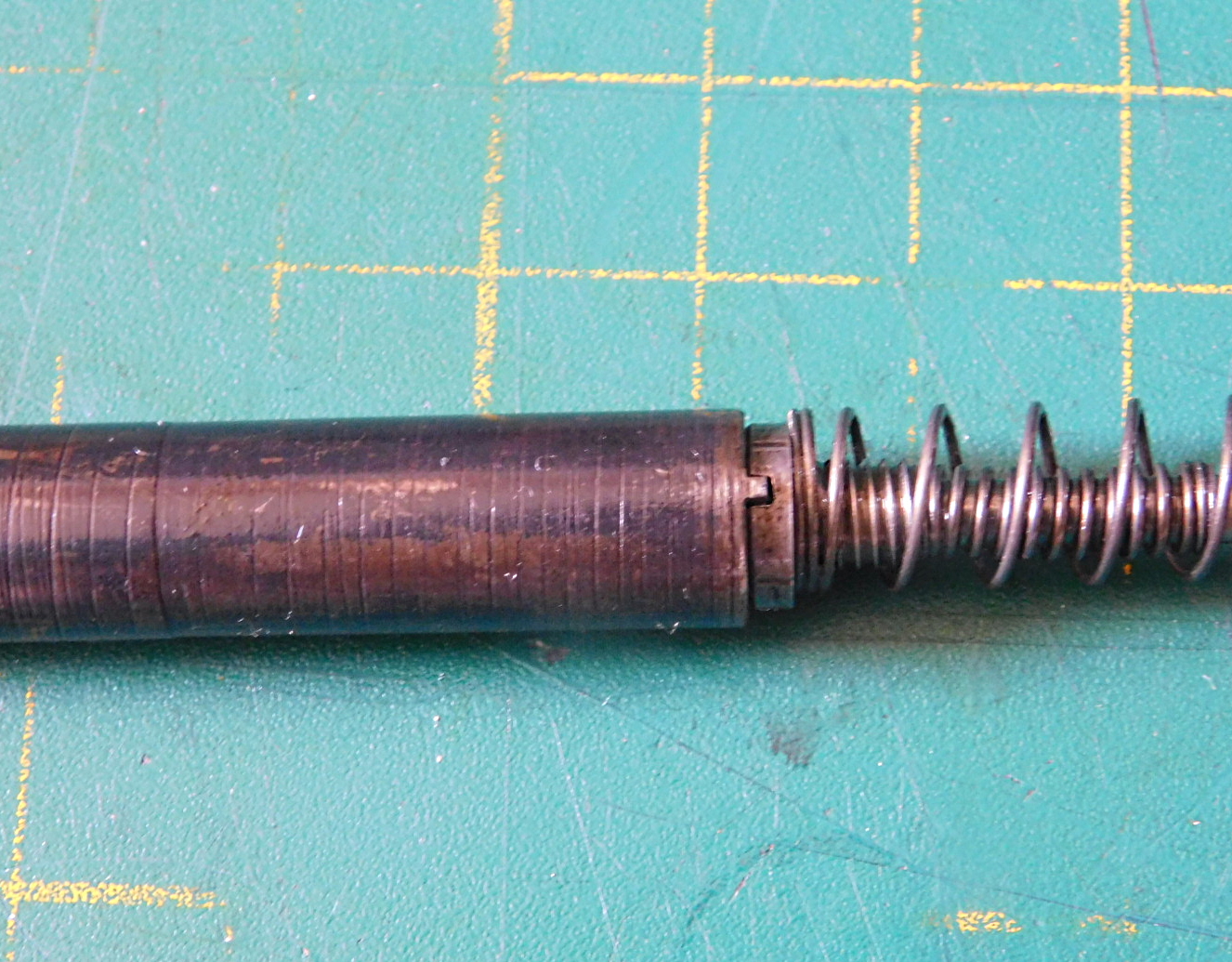

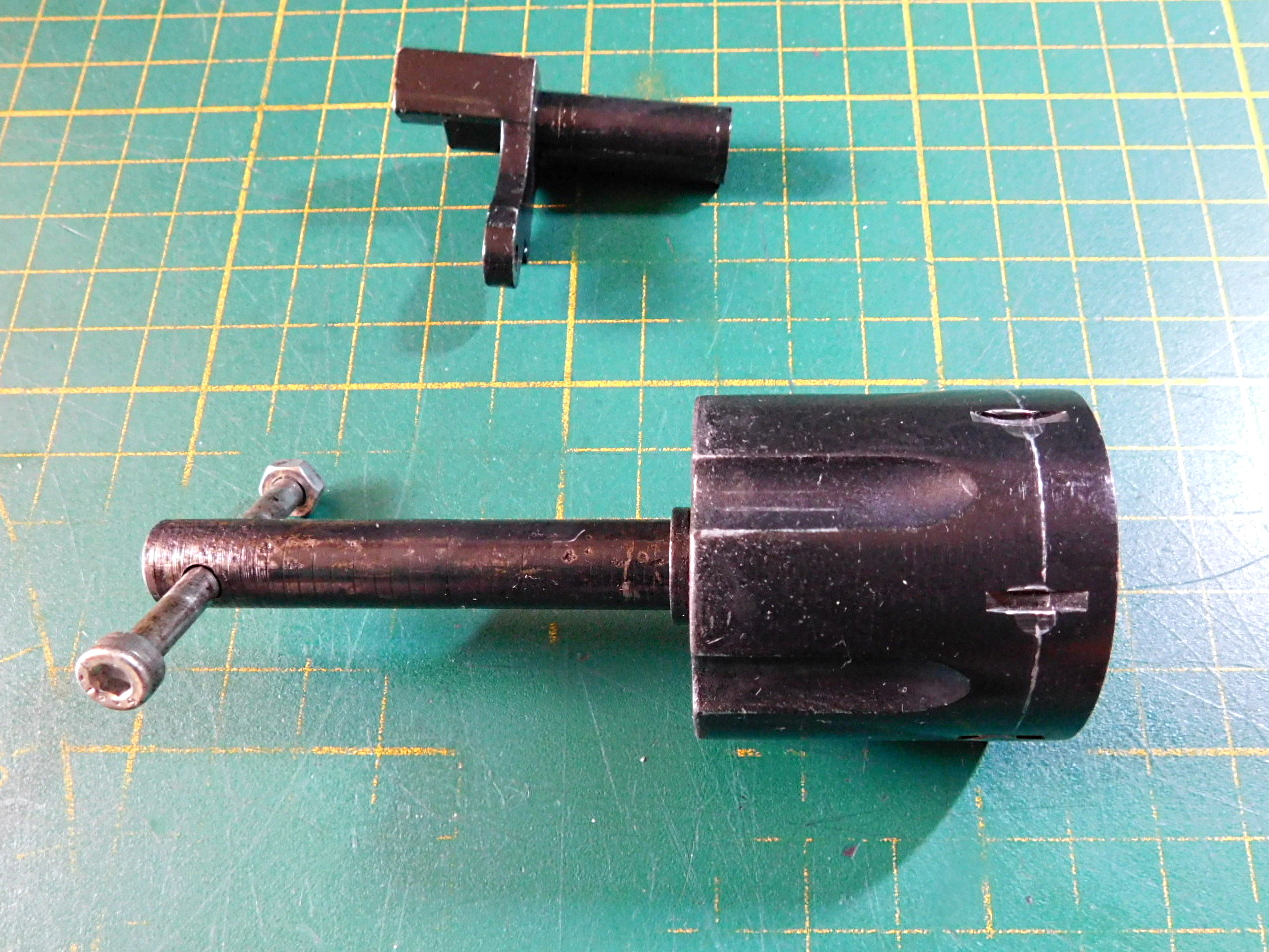

So sitzt der Schlüssel auf der Mutter.

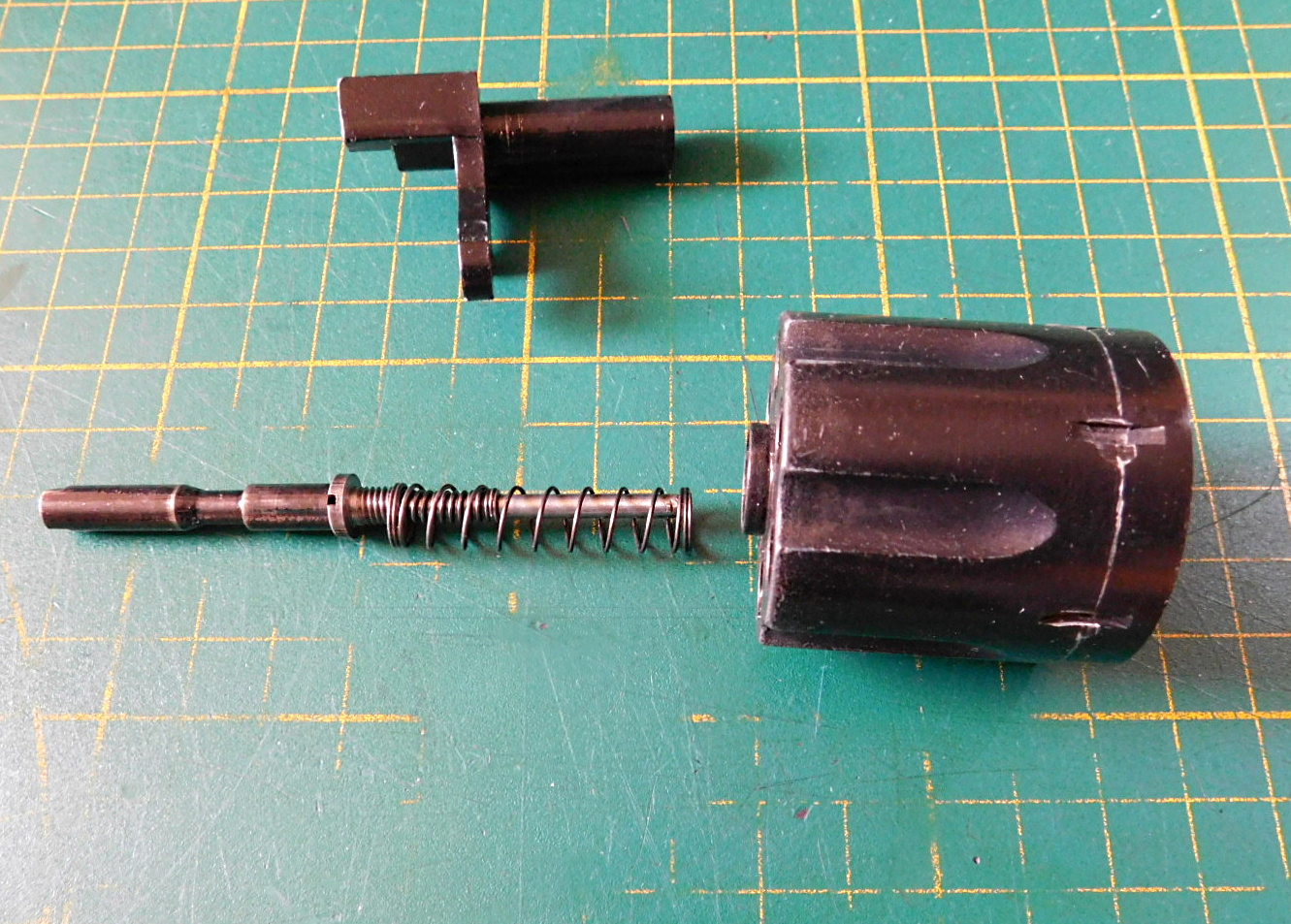

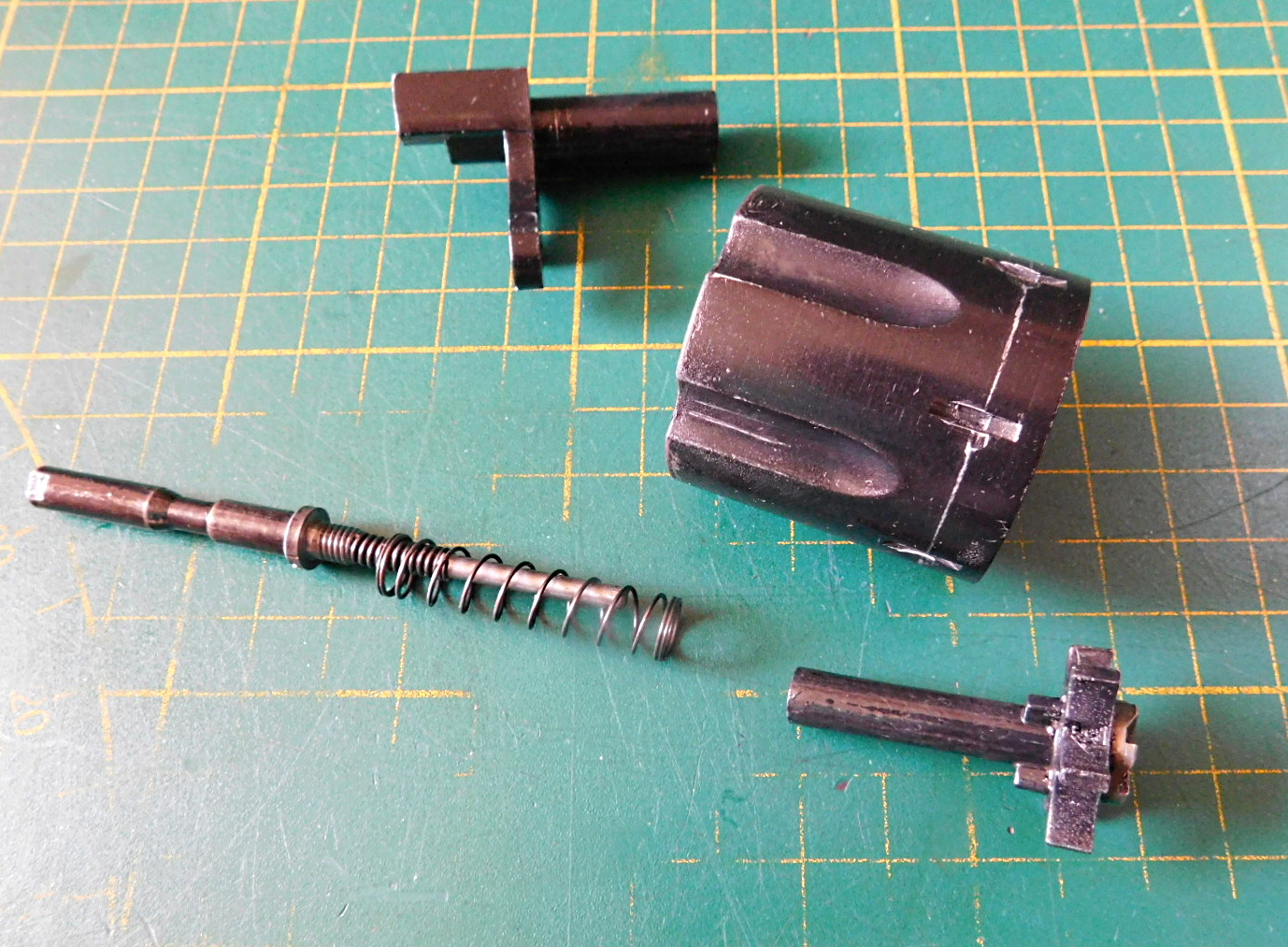

Einzelteile der Trommel.

Montage-Werkzeug für die Record Mod. 15-9 (PTB 906).

Zur Demontage des Verschlusses bei der Record Mod. 15-9 soll man  gemäß der Bedienungsanleitung, den Verschluss-Haltebolzen am Ende des Verschlusses mit einem kleinen Schraubendreher hineindrücken und dann den Verschluss nach oben abheben. Dabei rutscht man sehr leicht ab und zerkratzt sich den Bolzen und auch den Verschluss. Die Schlagbolzenfeder und der Bolzen haben die Bestrebung sich in alle Winde zu zerstreuen. Dann geht die Sucherei los.

Sicherlich kann man dazu auch einen Zahnstocher nehmen, den muss man aber auch gerade zur Hand haben.

Ich habe mir eine Demontagevorrichtung für den Verschluss gebaut. Damit lässt sich der Verschluss-Haltebolzen sicher eindrücken und den Verschluss kann man insgesamt abheben, ohne dass die Schlagbolzenfeder verloren geht.

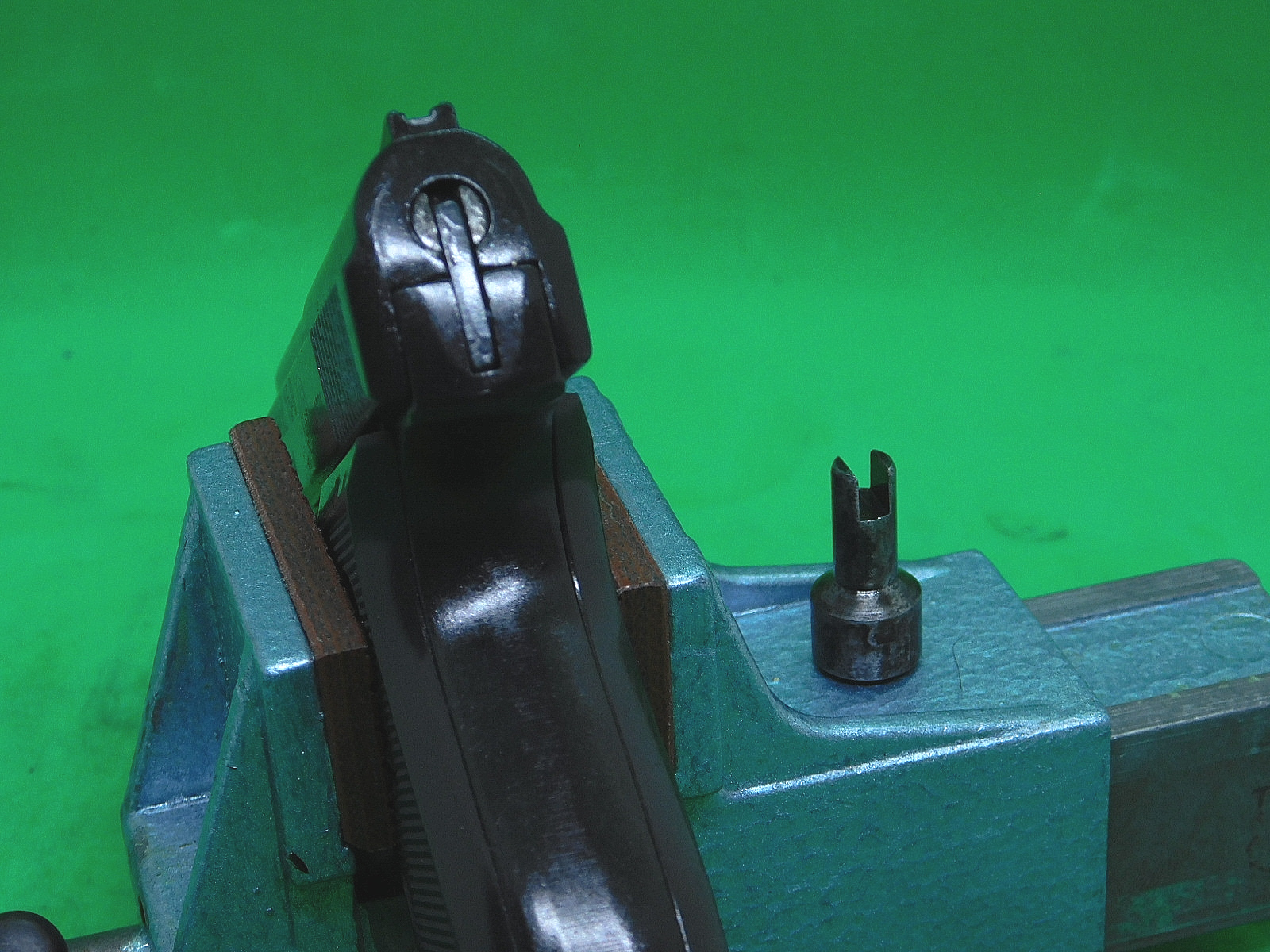

Demontage- und Montage-Werkzeug
Hier wird das Werkzeug angesetzt, bis zum Anschlag eingedrückt und der Verschluss nach oben abgehoben.

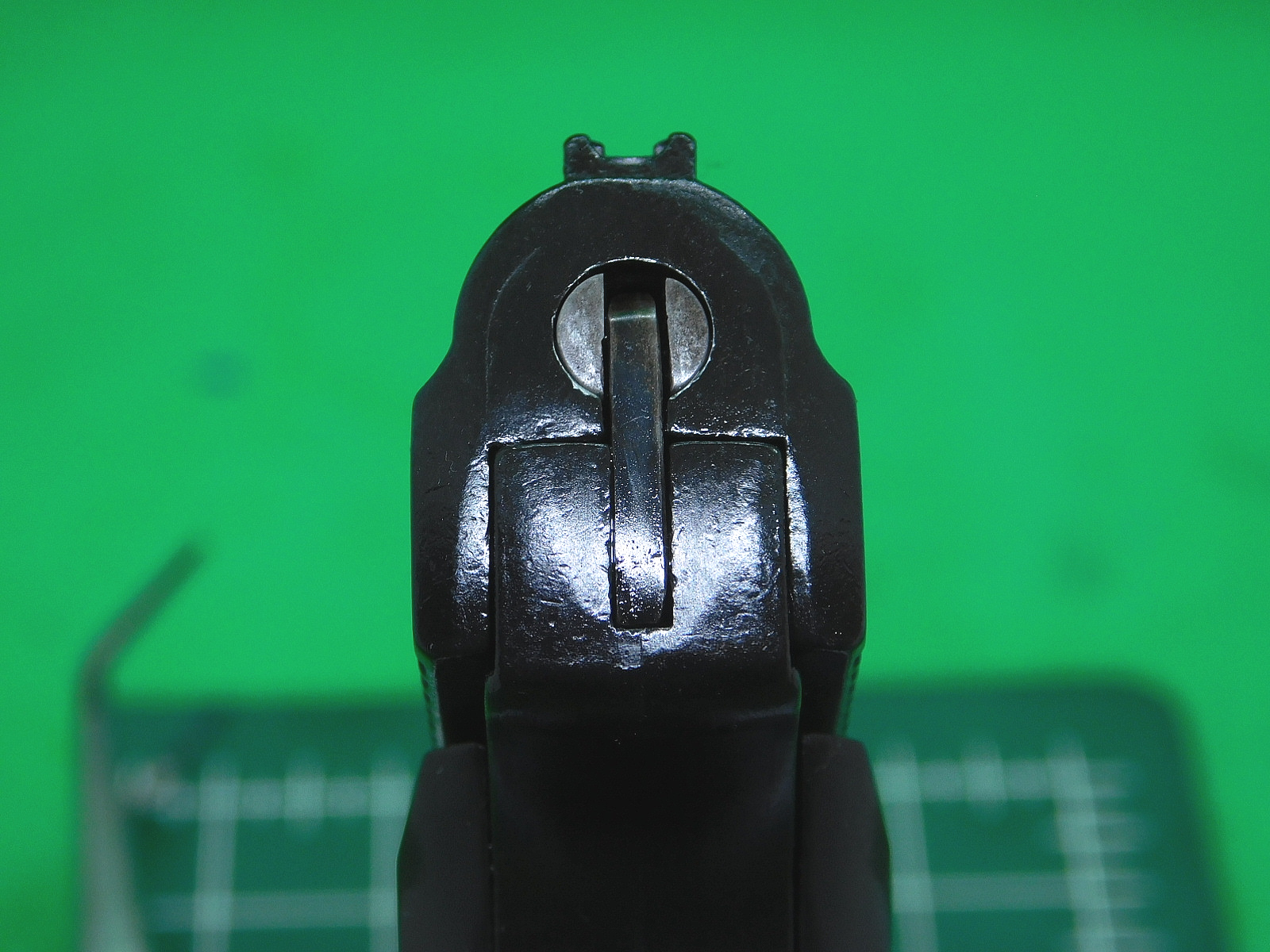

Verschluss-Haltebolzen aus Stahl nachgefertigt und nach dem Brünieren eingebaut.
