Rändelzange (Knurling Tool)

Diese Rändelzange entspricht der Ausführung wie sie die Fa. W. H. Marley & Co. Ltd.  Ende der 50ziger Jahre vertrieben hat.

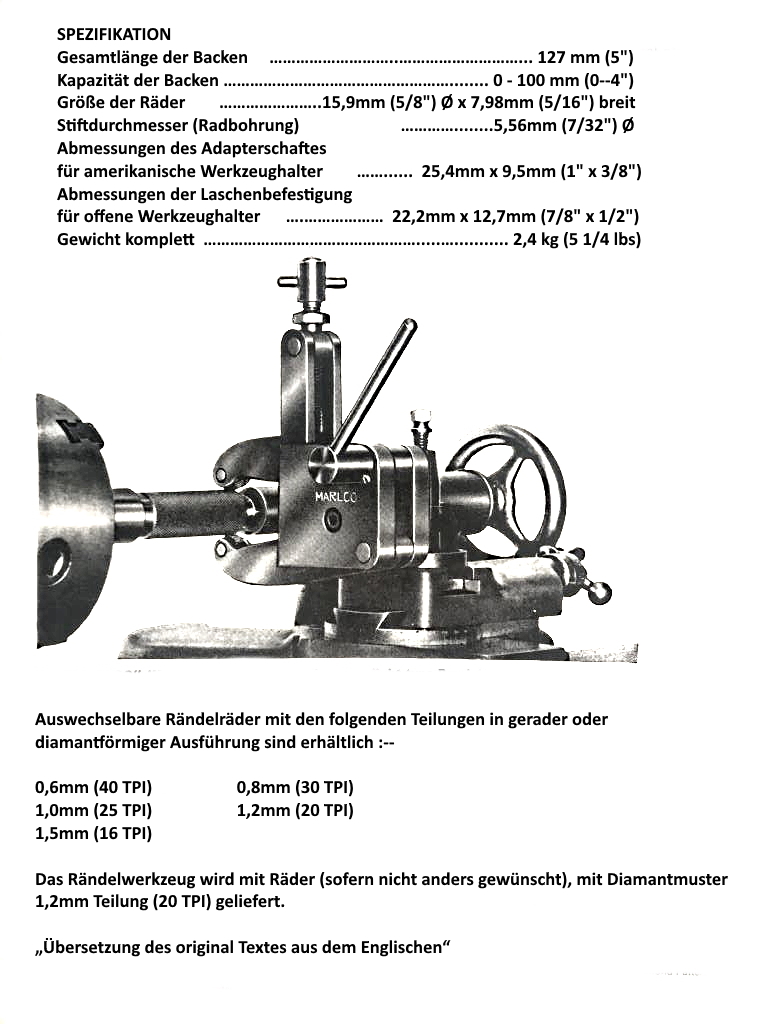

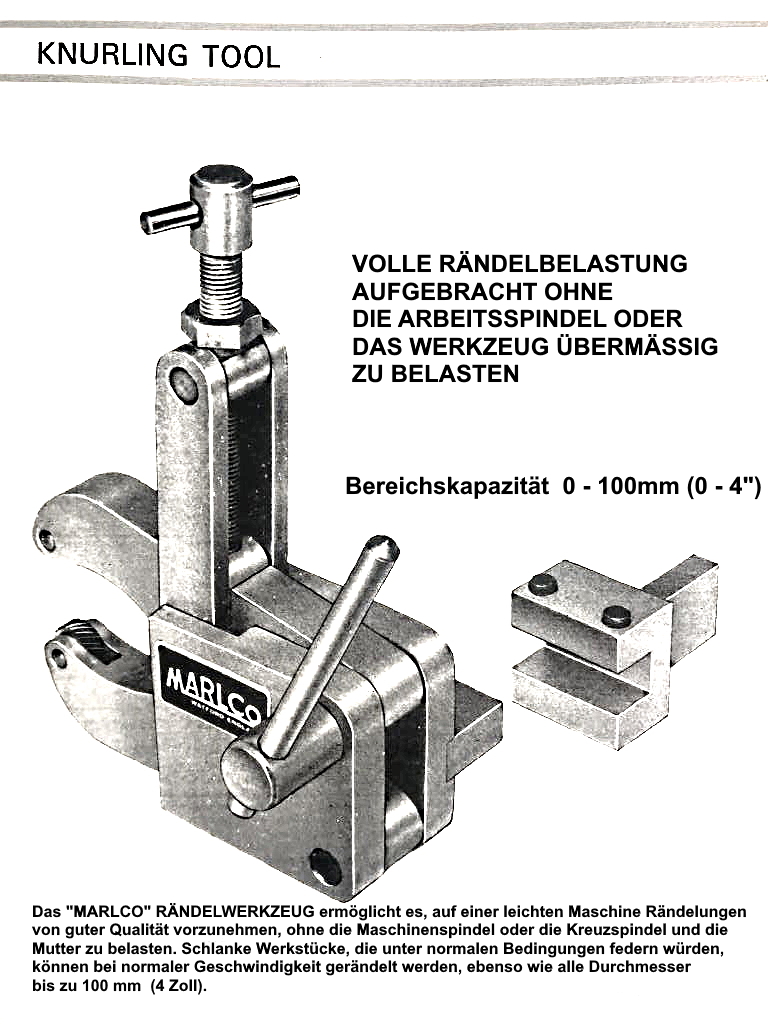

Bild in Lightbox öffnen (open image in lightbox). Das ist eine Verkaufsanzeige der Fa. W. H. Marley & Co. Ltd.

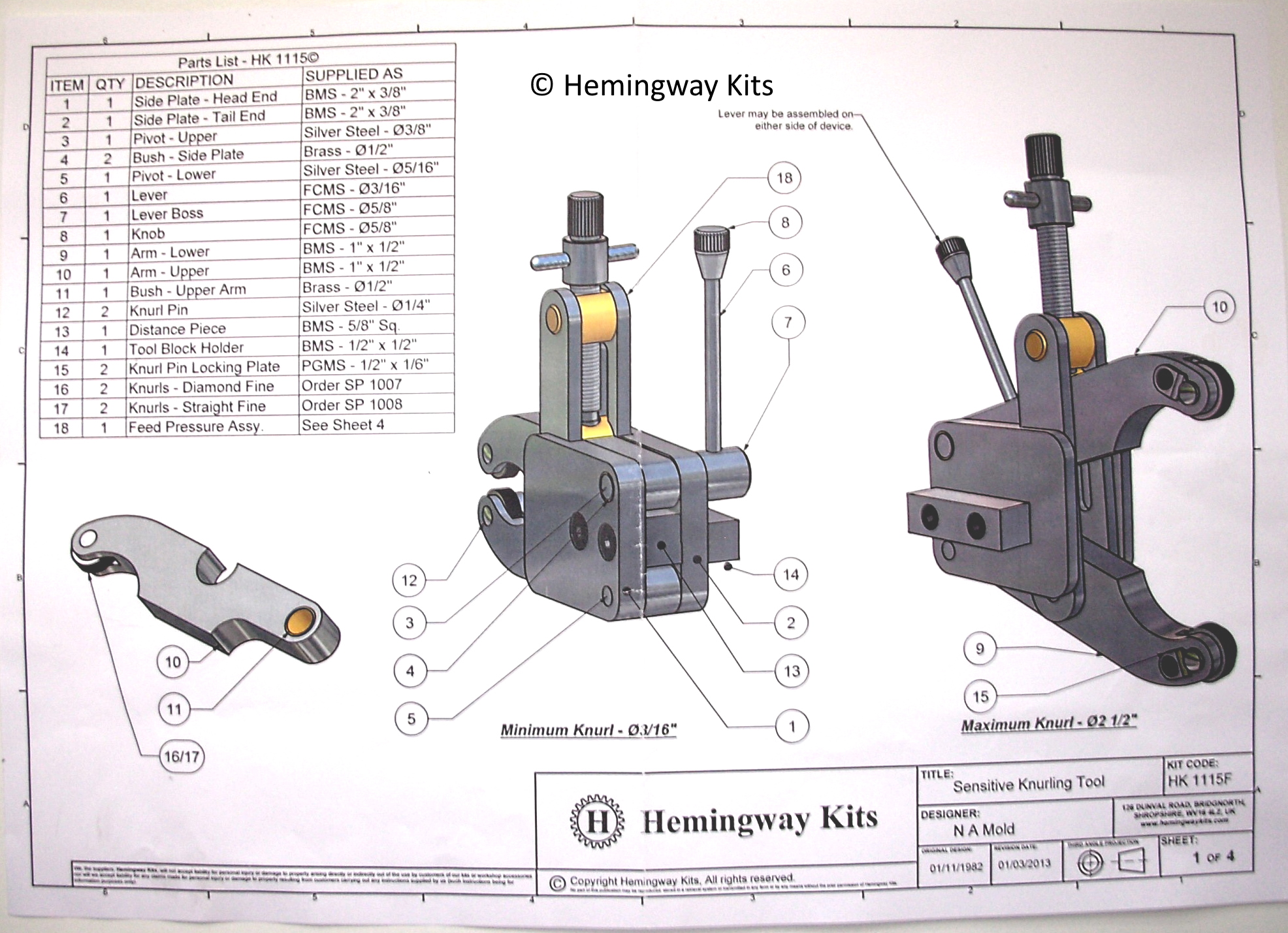

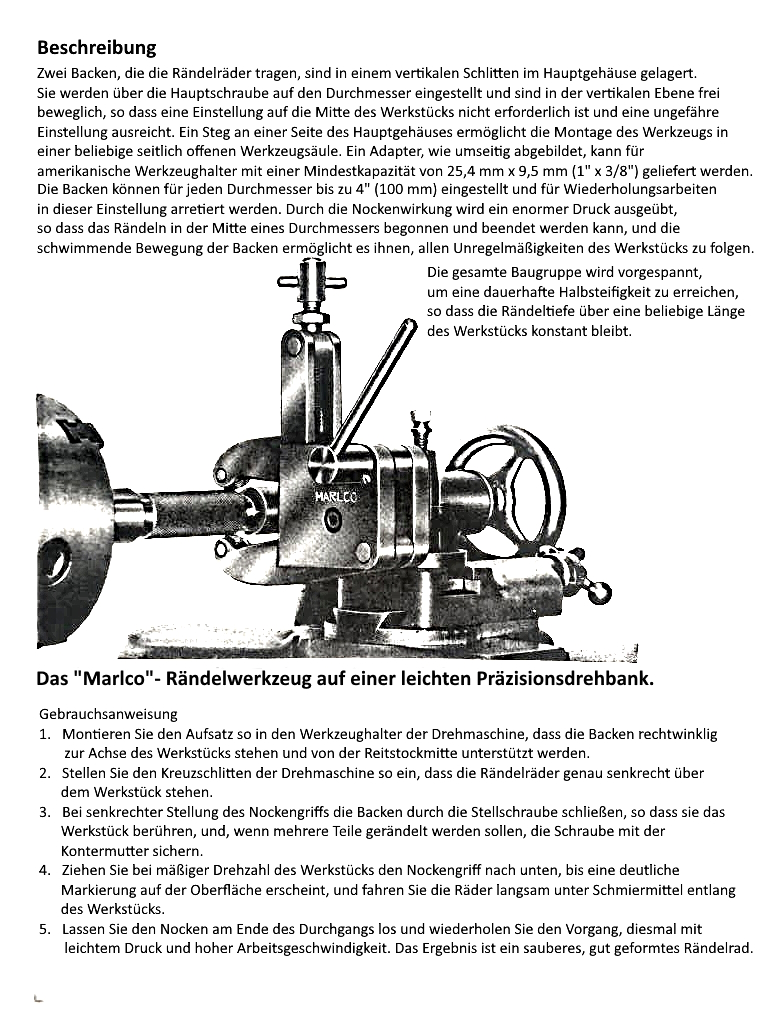

Bild in Lightbox öffnen (open image in lightbox). Die Zeichnungen für dieses Gerät habe ich von meinem Lieferanten aus England bezogen.
Bild in Lightbox öffnen (open image in lightbox). Mit dabei war auch der komplette Materialsatz incl. zwei unterschiedlichen Rändelrad-Sätzen.

25.07.2016     Heute hatte ich Frei, da habe ich ein wenig in der Werkstatt gewerkelt.

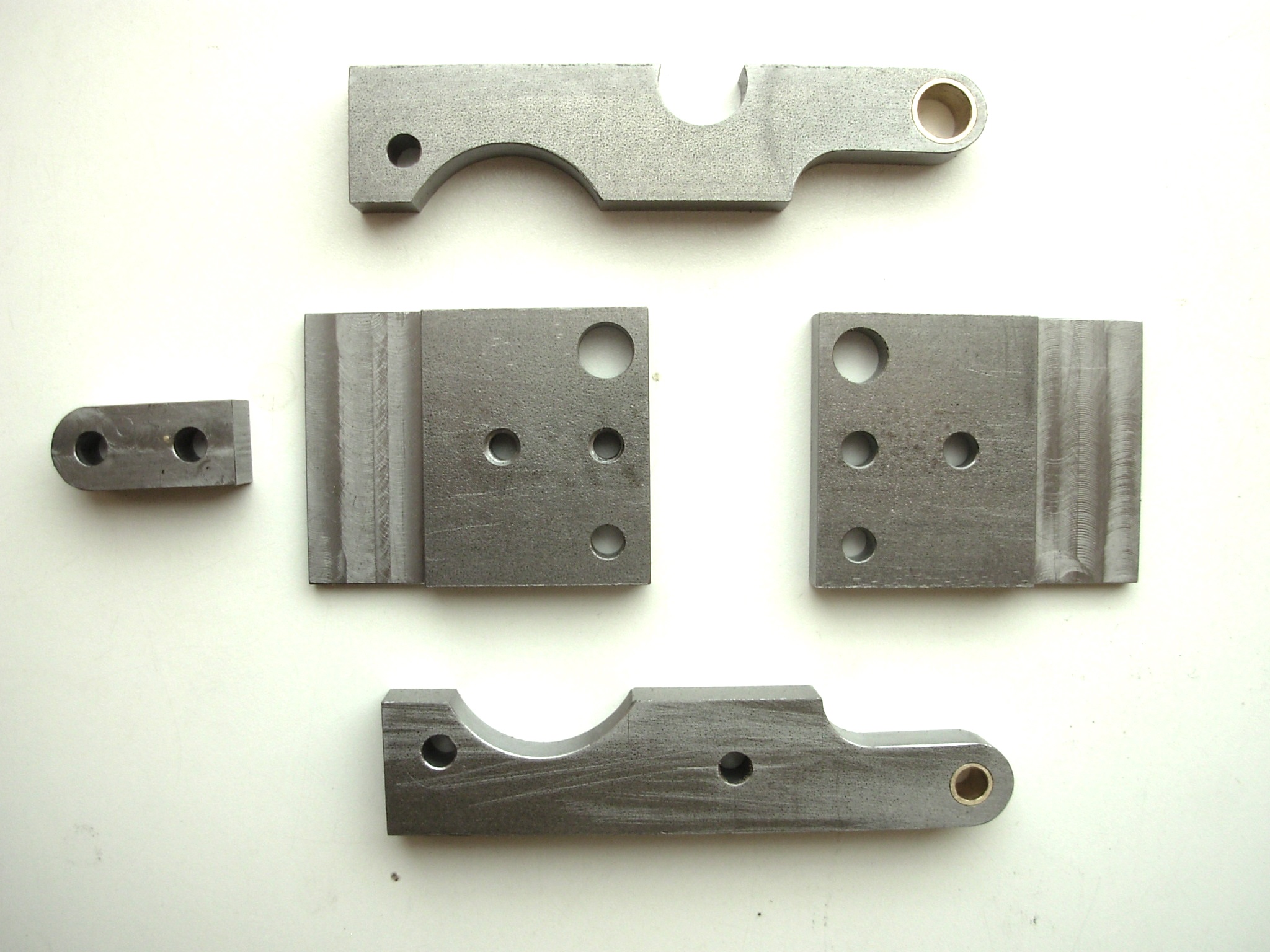

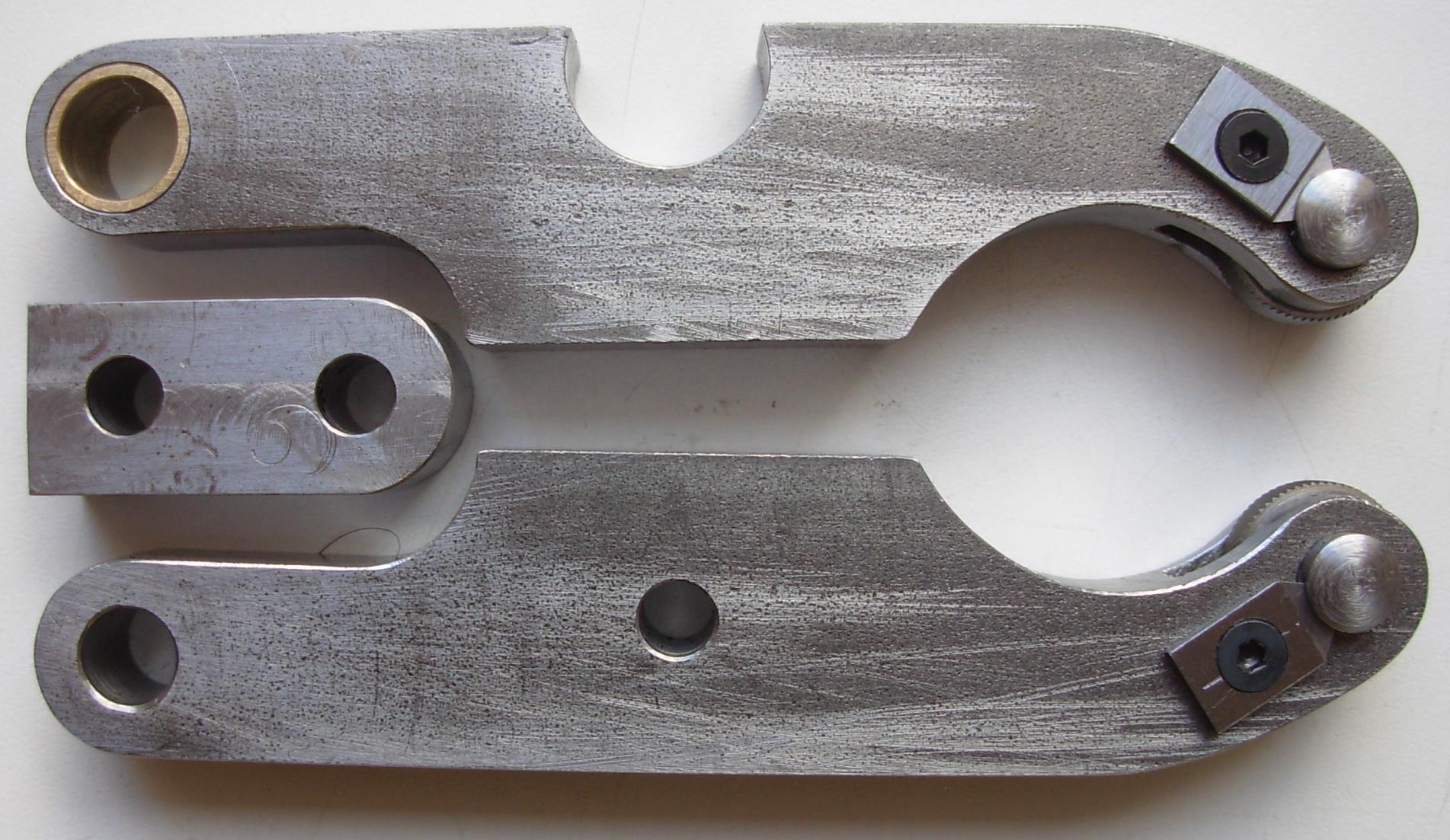

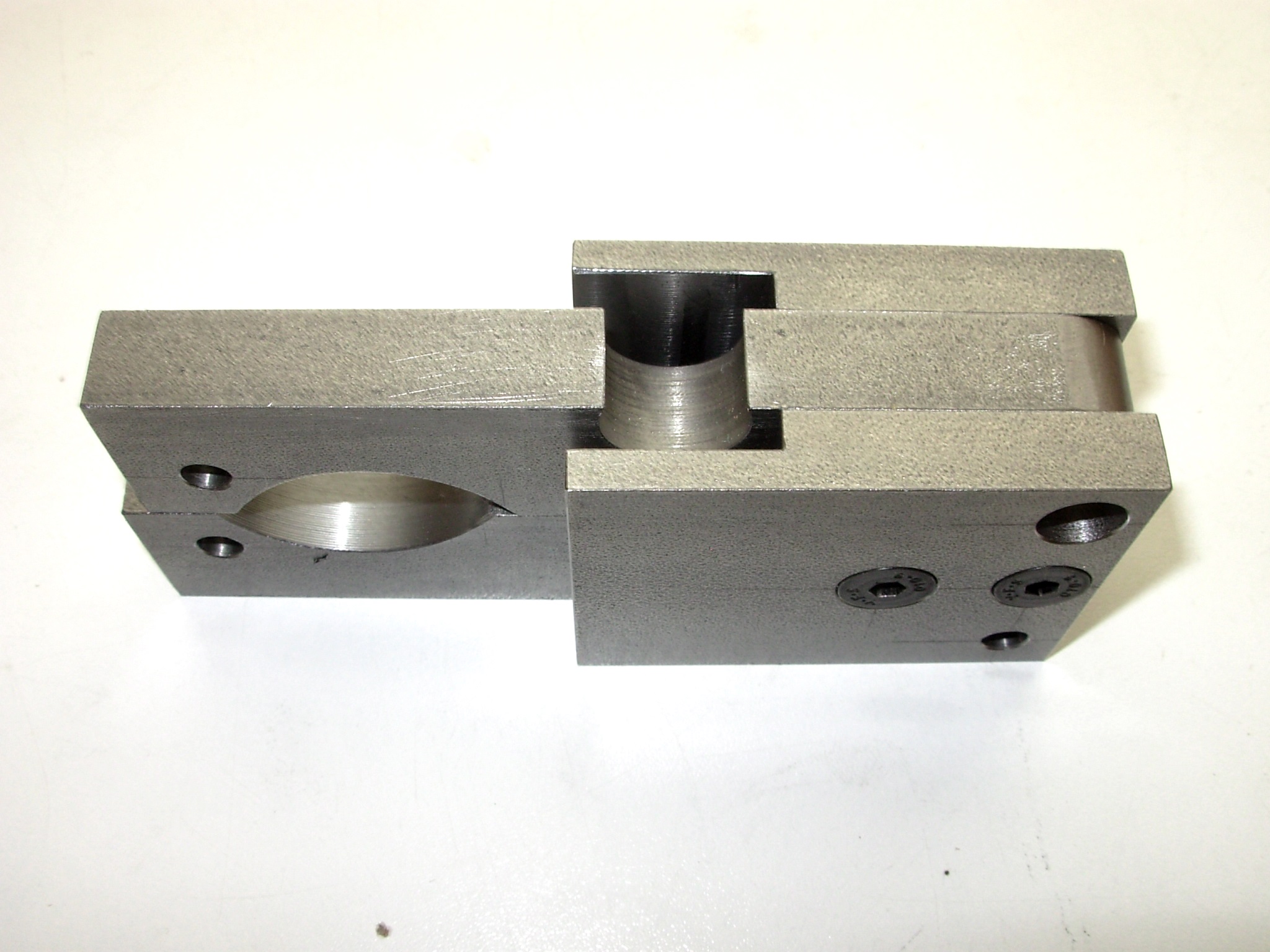

Bild in Lightbox öffnen (open image in lightbox). Die ersten Einzelteile habe ich heute schon mal fast fertig gemacht. Es fehlen nur noch die Schlitze für die Rändelräder und ein paar Lagerbuchsen, sowie die entgültige Formgebung.

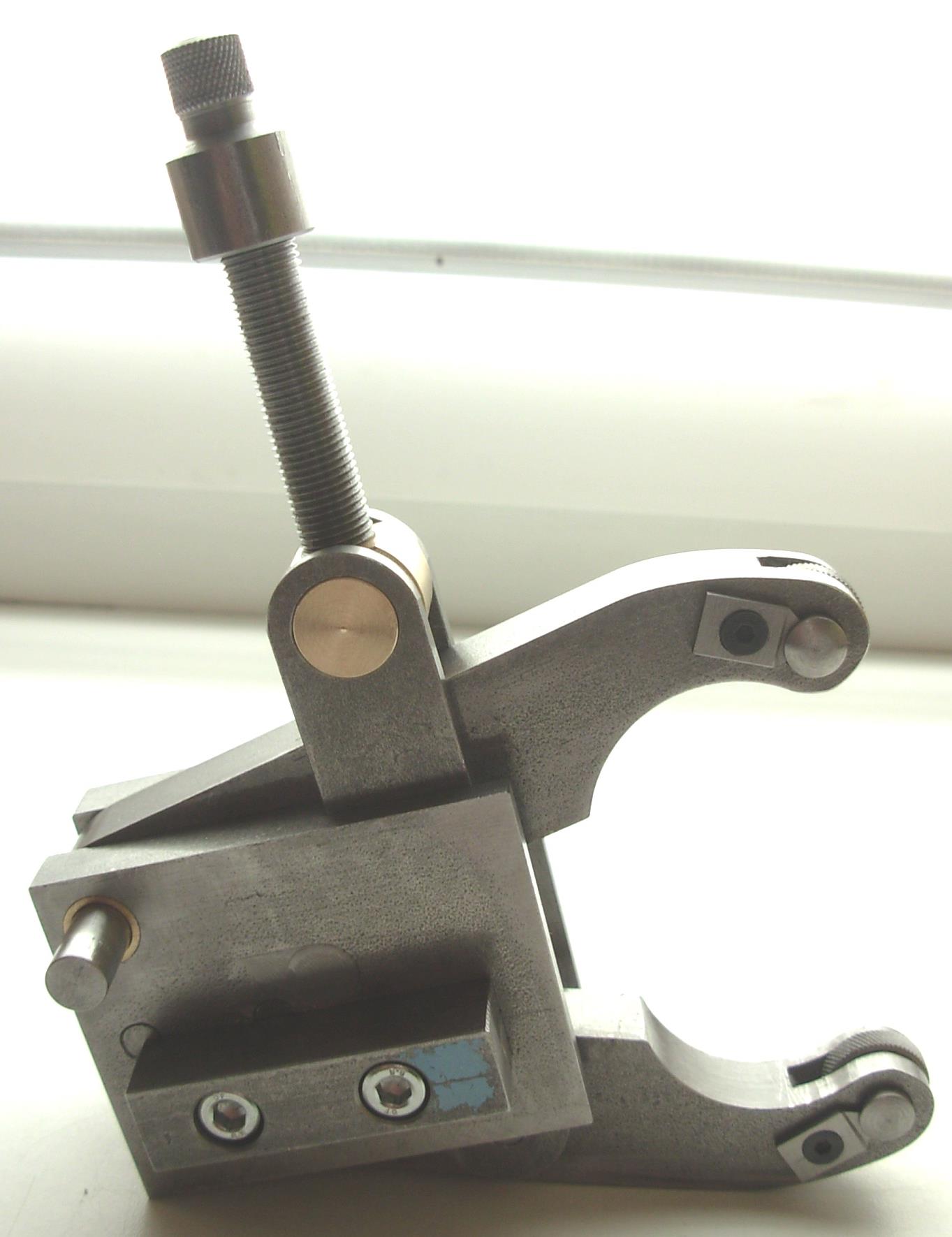

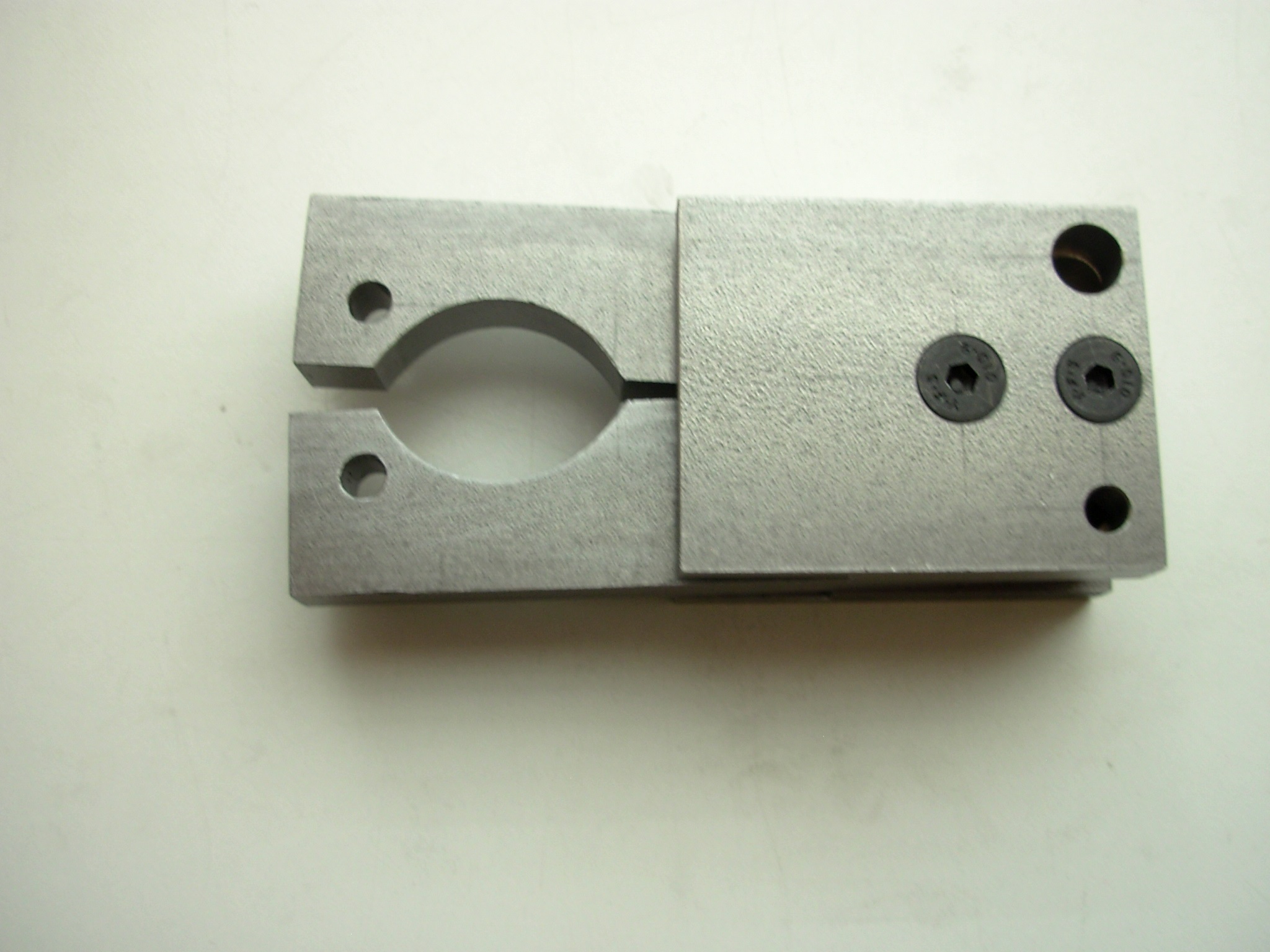

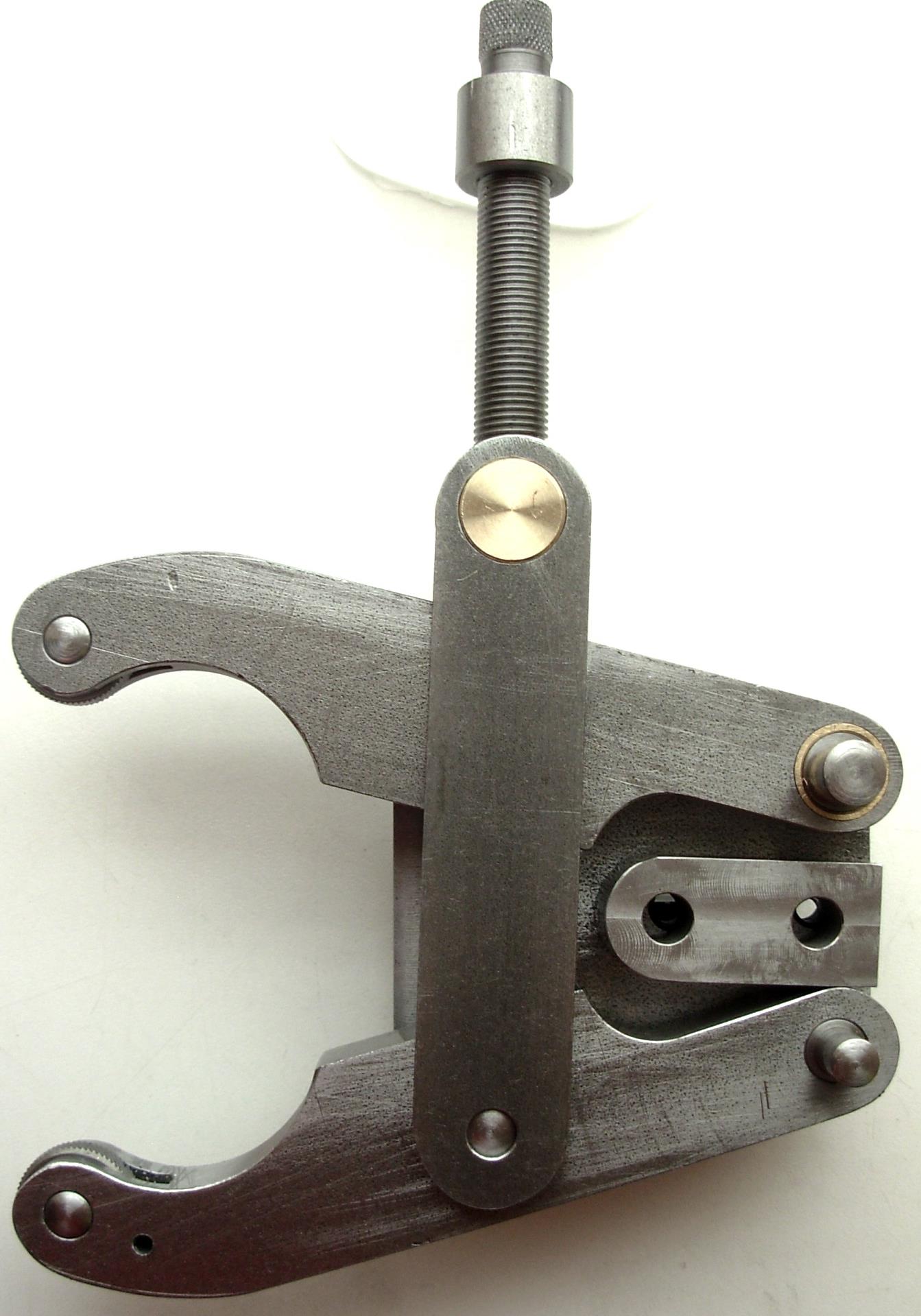

Bild in Lightbox öffnen (open image in lightbox). So schaut das Teil zusammengestellt aus.

31.07.2016    Gestern habe ich an dem Gerät weiter gearbeitet.

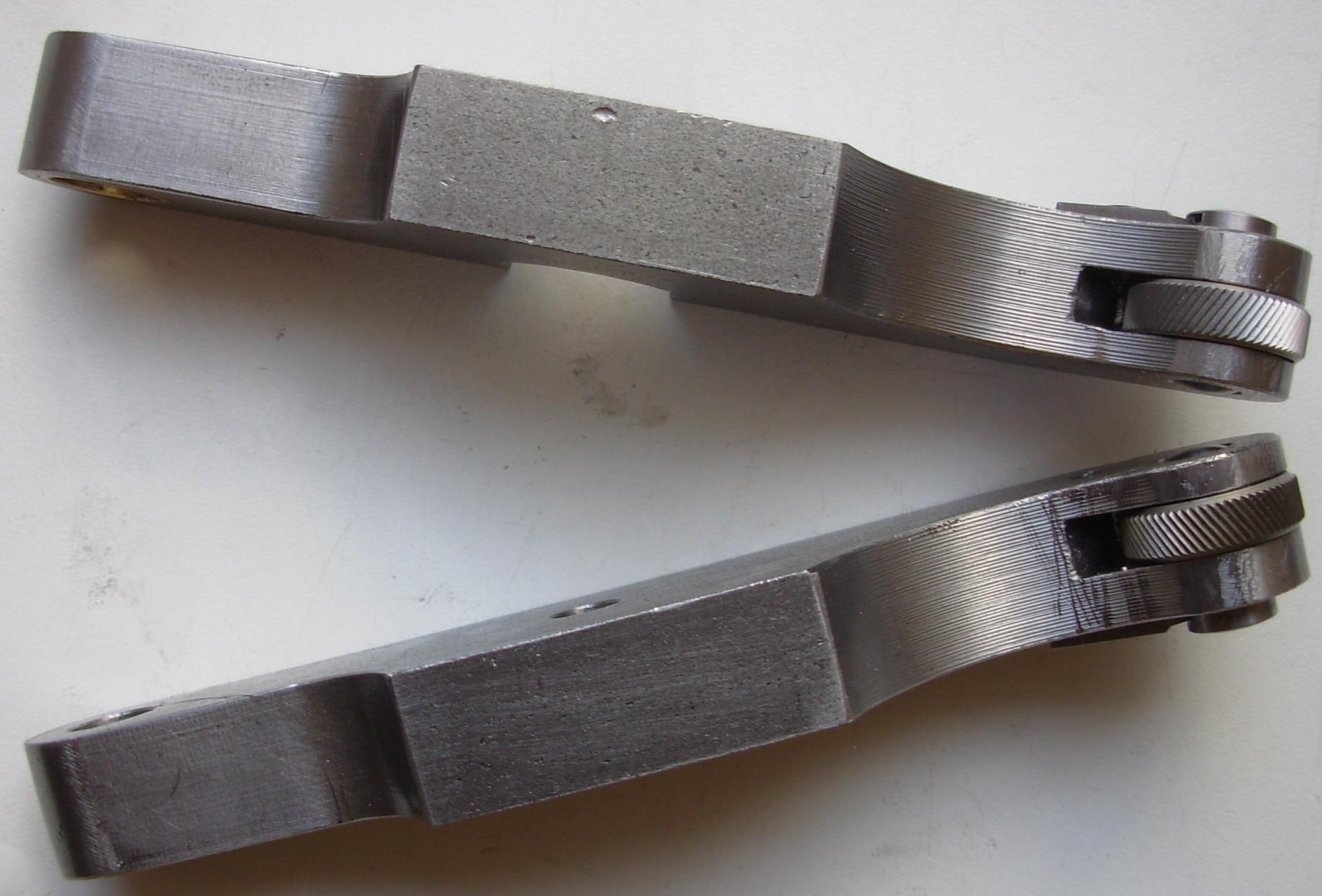

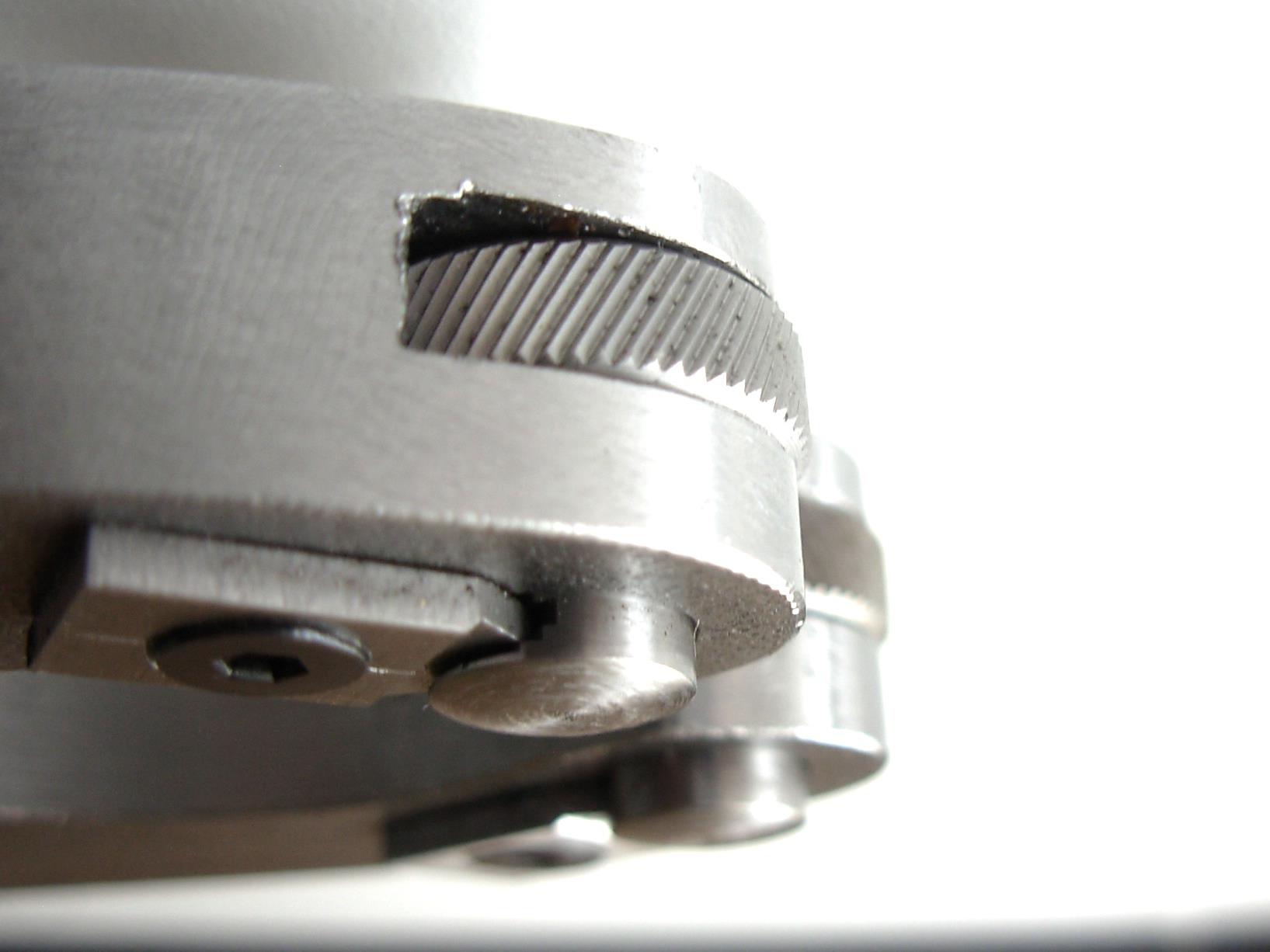

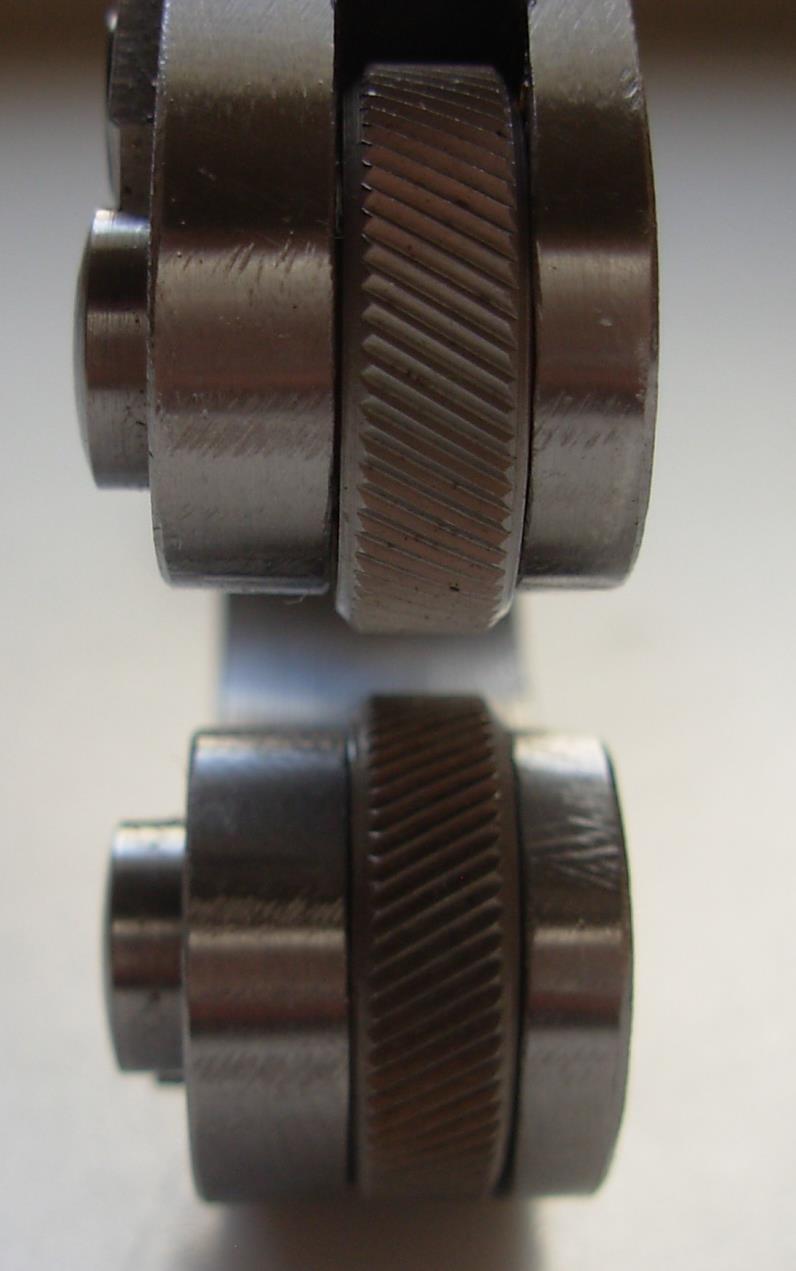

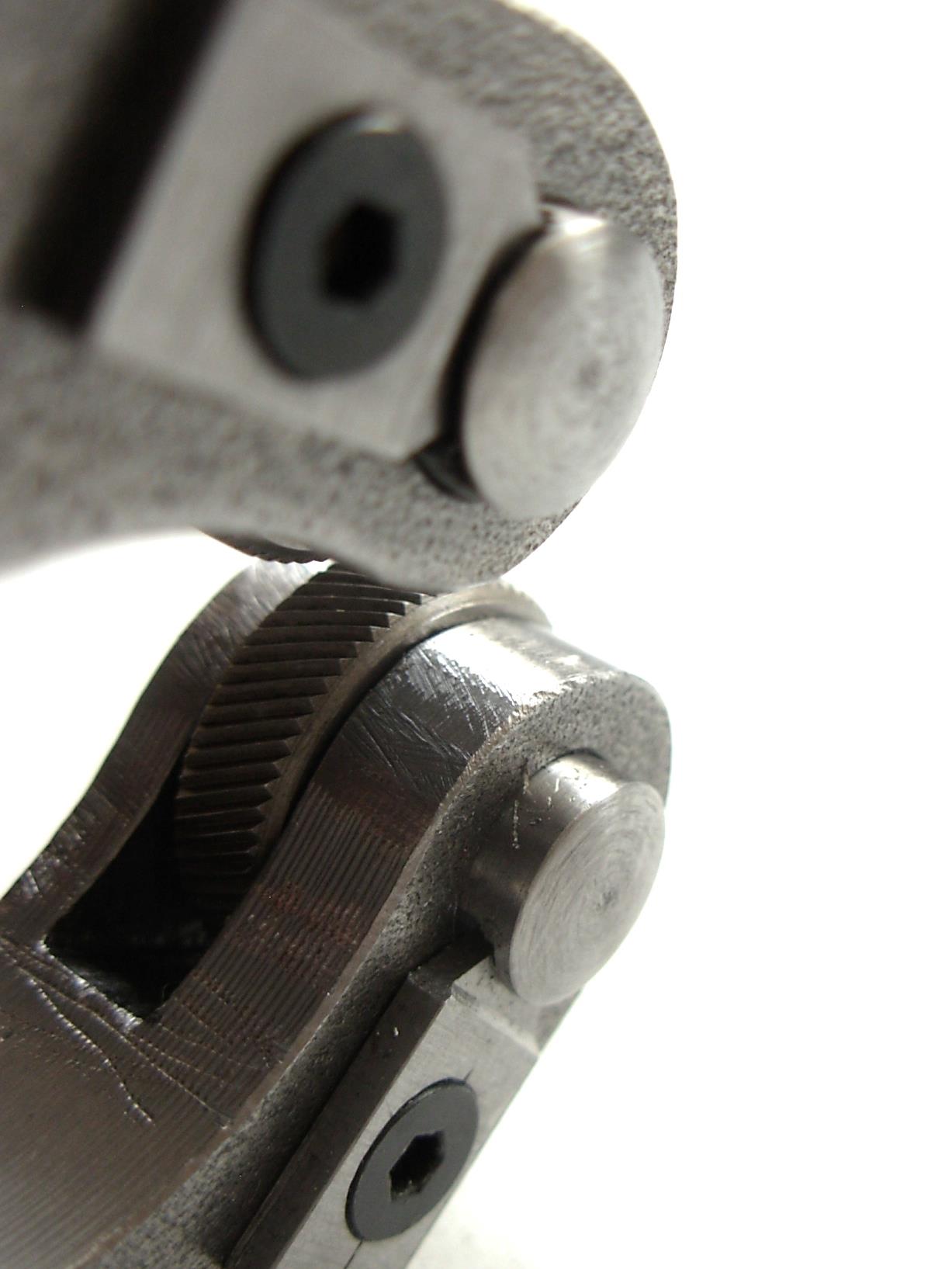

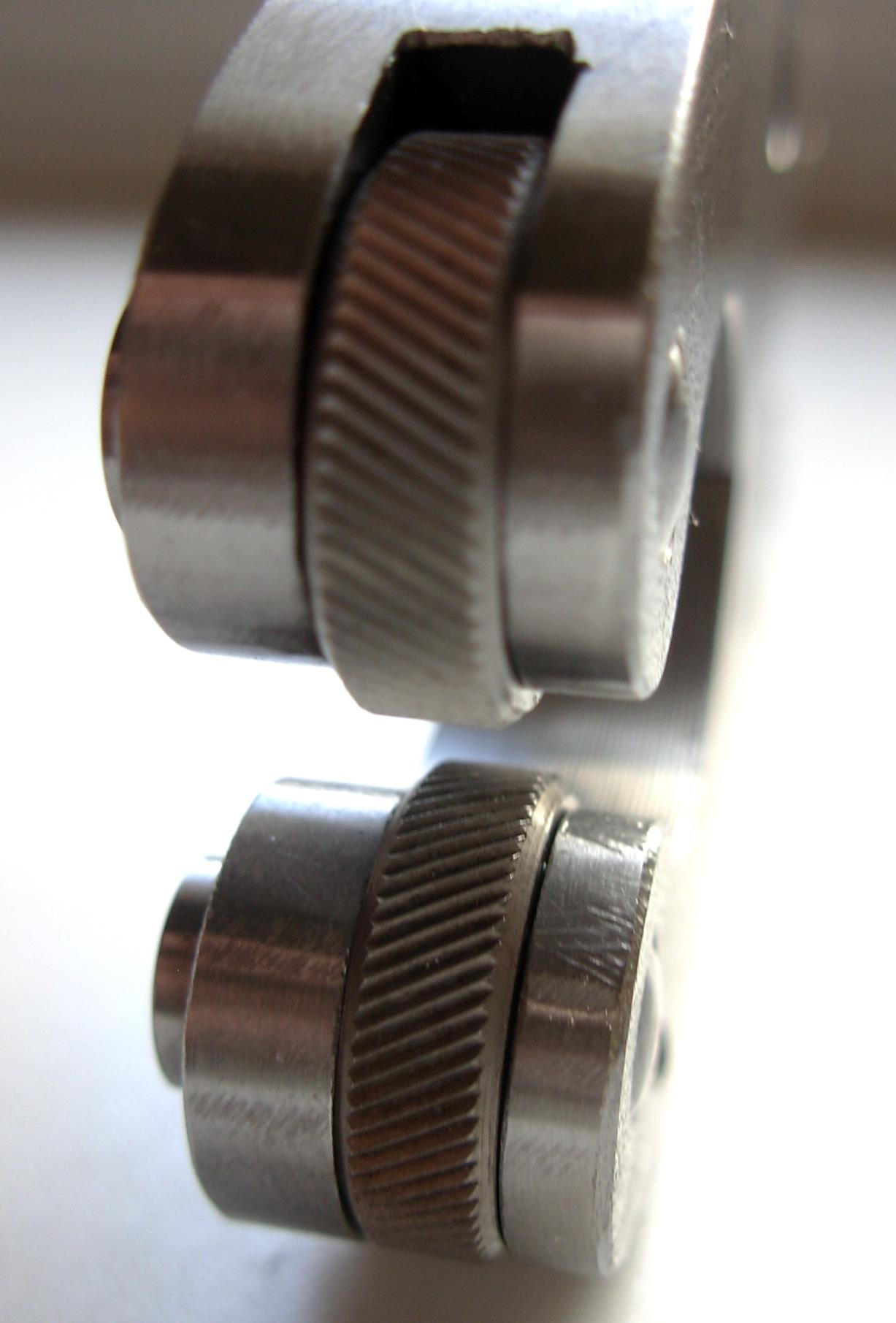

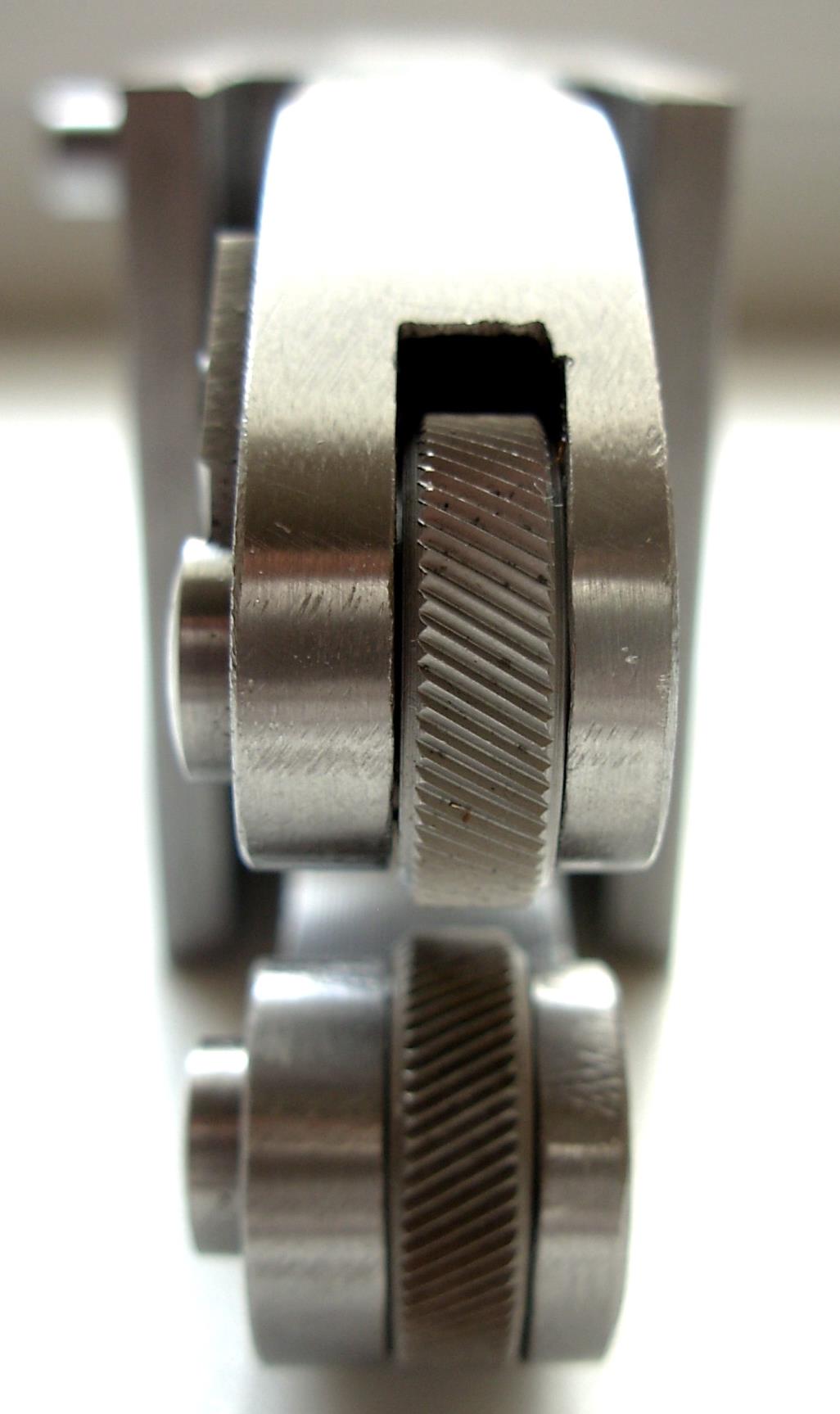

Bild in Lightbox öffnen (open image in lightbox). Die Rändelräder (Kreuzrändel) wurden eingepasst.

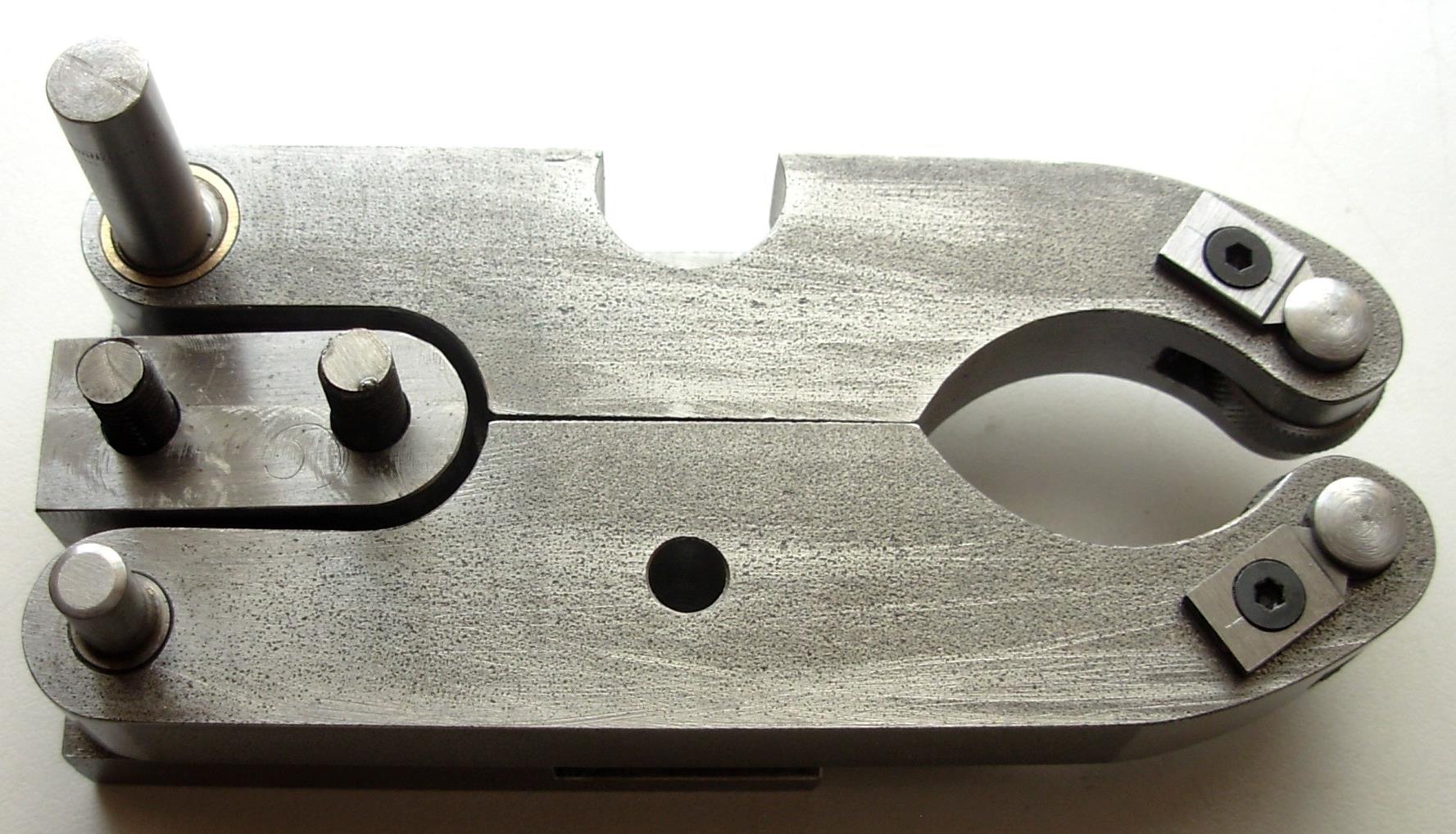

Bild in Lightbox öffnen (open image in lightbox). Die Befestigungsbolzen wurden hergestellt.

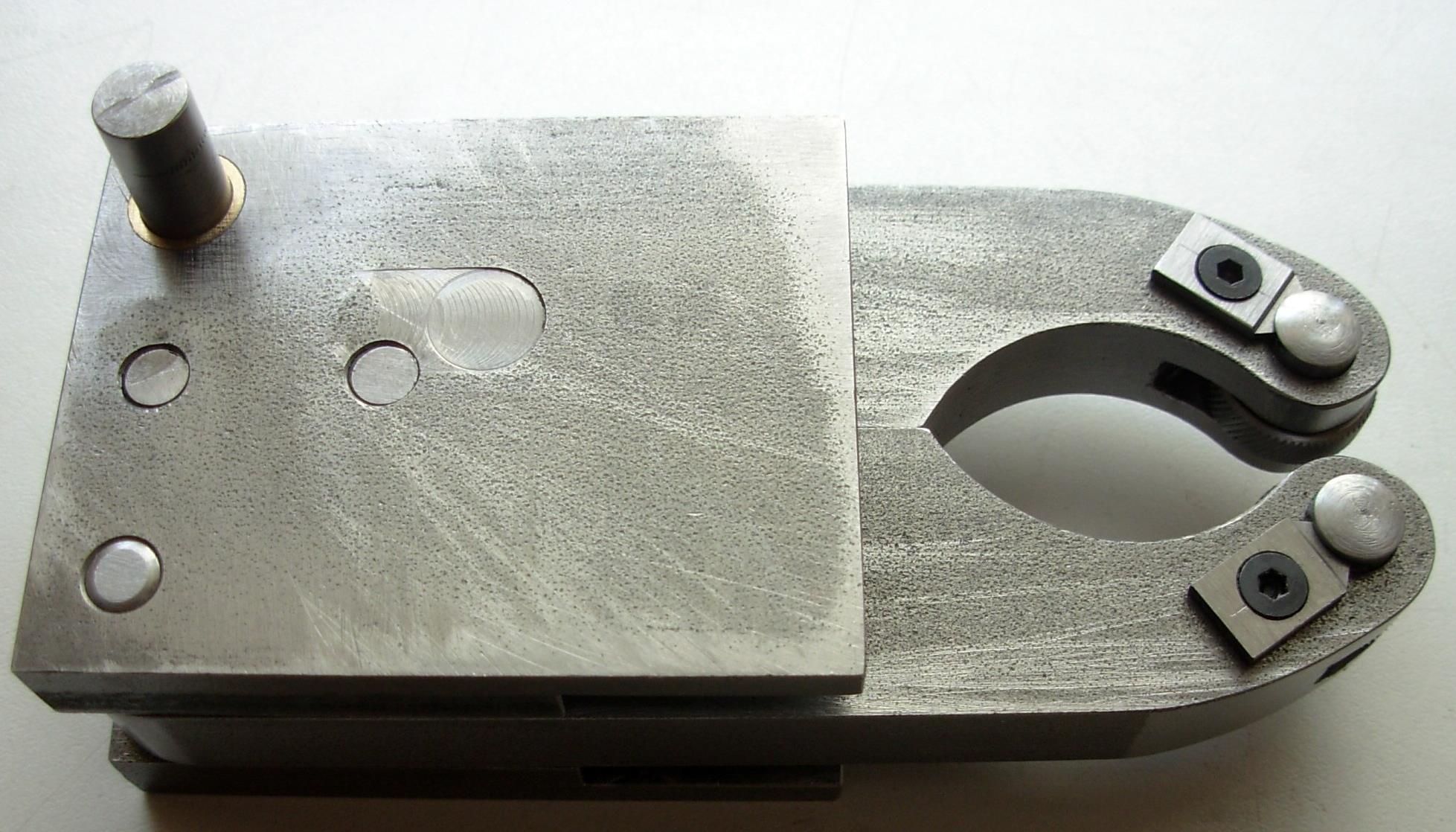

Bild in Lightbox öffnen (open image in lightbox). Die Bolzen sind gegen Herausfallen mit Sicherungsblechen gesichert.
Vor der entgültigen Montage werden die Bolzen, zur besseren Verschleißfestigkeit, noch gehärtet und angelassen.

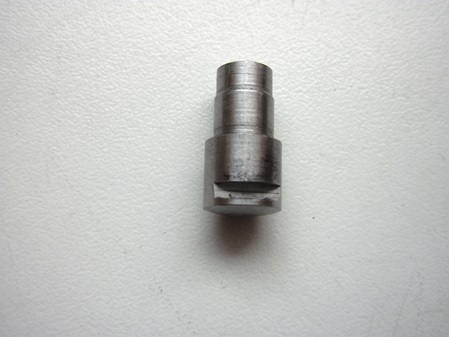

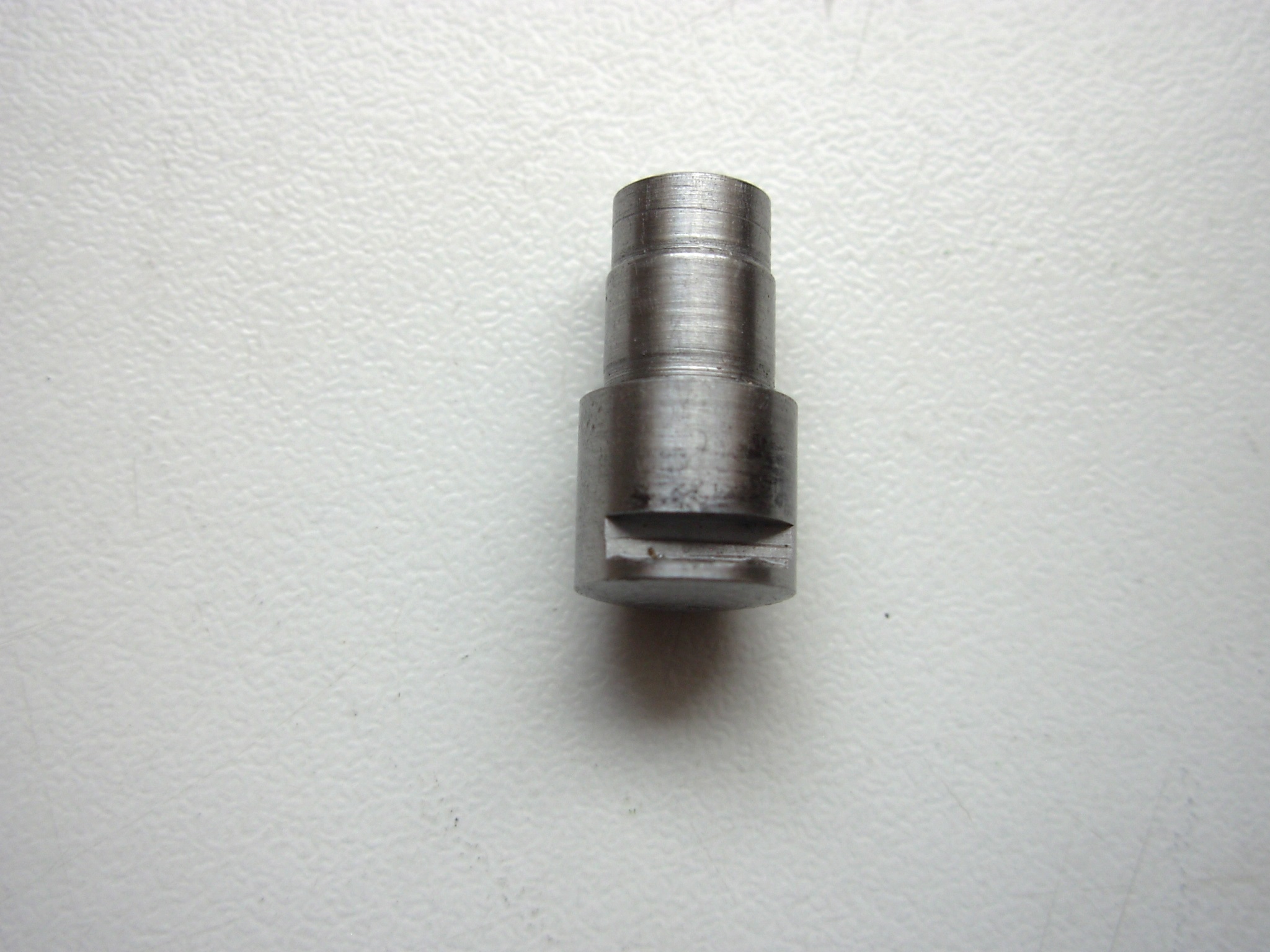

Bild in Lightbox öffnen (open image in lightbox). Die Befestigungsbolzen habe ich etwas modifiziert.
Die Bohrungen in den Rändelräder haben einen Durchmesser von 1/4" = 6.35mm.
In meinem Fundus befindet sich allerdings keine Reibahle mit diesem Durchmesser.
Ich bin folgendermaßen vorgegangen.
Der Bolzen ist am vorderen Ende abgesetzt und hat einen Durchmesser von 6mm, dann kommt der Durchmesser für das Rändelrad mit 6,35mm und dann ein weiterer Absatz mit 8mm Durchmesser.
Die Bohrungen im Rändelrad-Halter sind entsprechen auch jeweils 6mm und 8mm.

05.08.2016

Heute hatte ich wieder etwas Zeit und habe an der Spannvorrichtung gearbeitet.

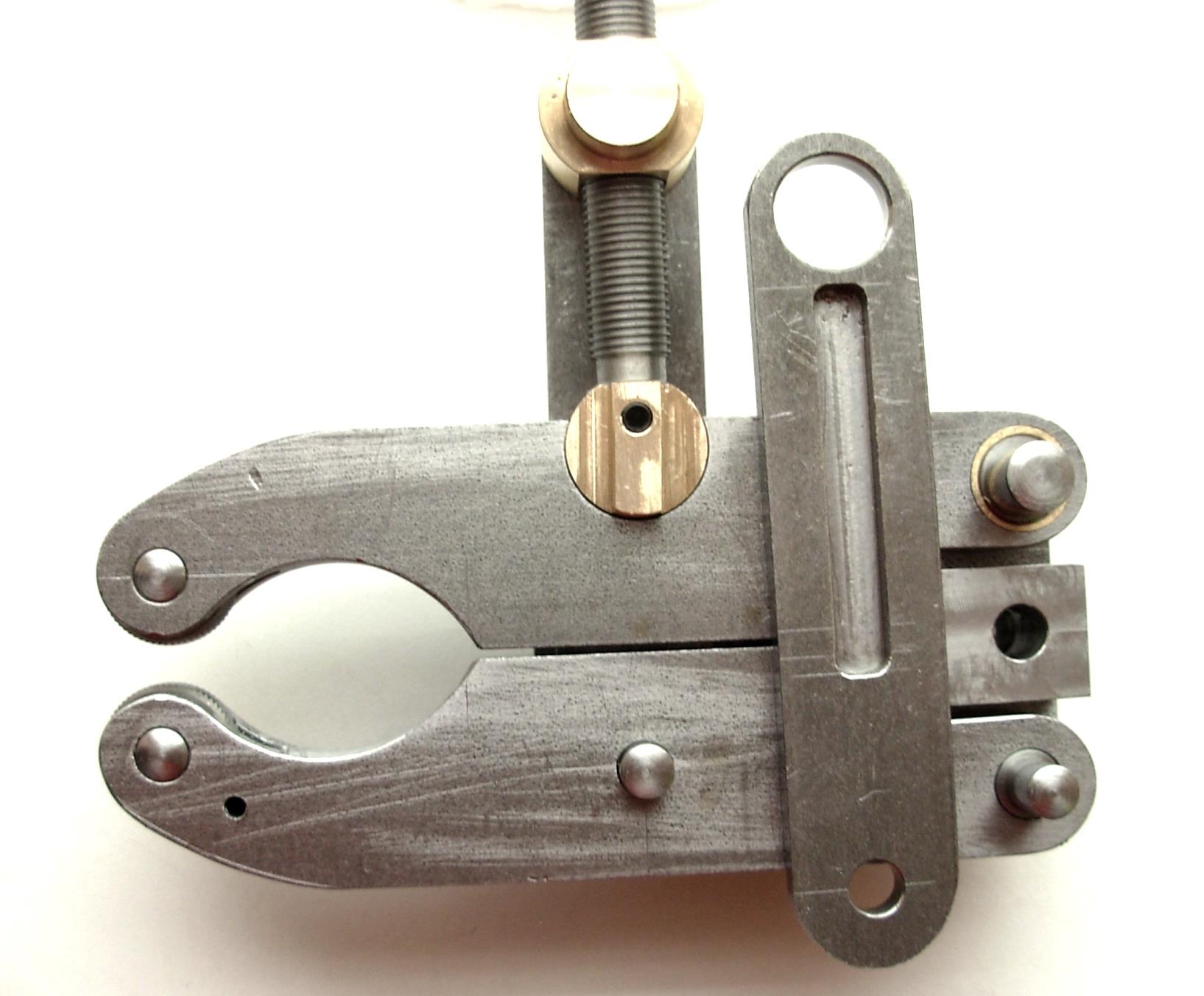

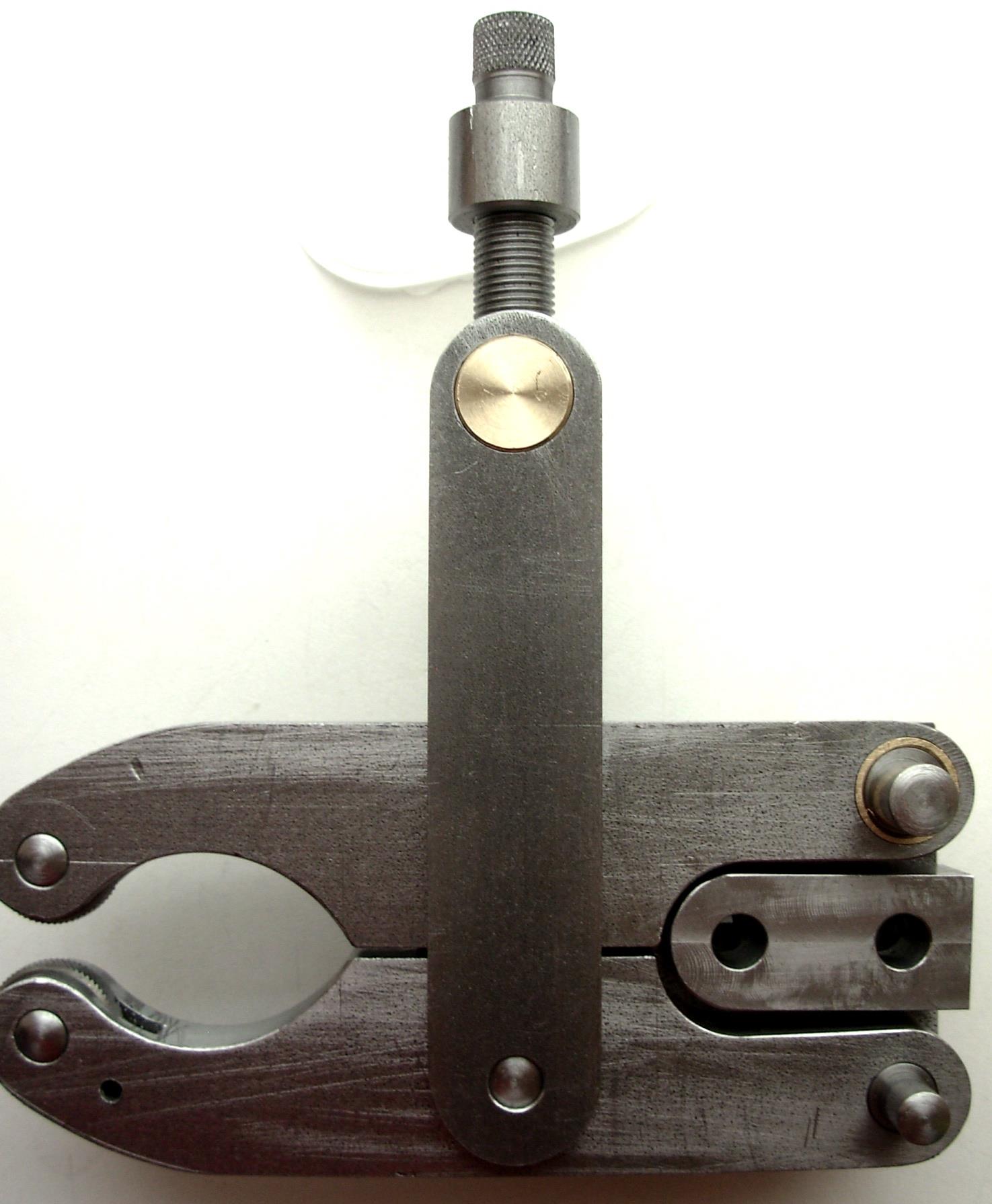

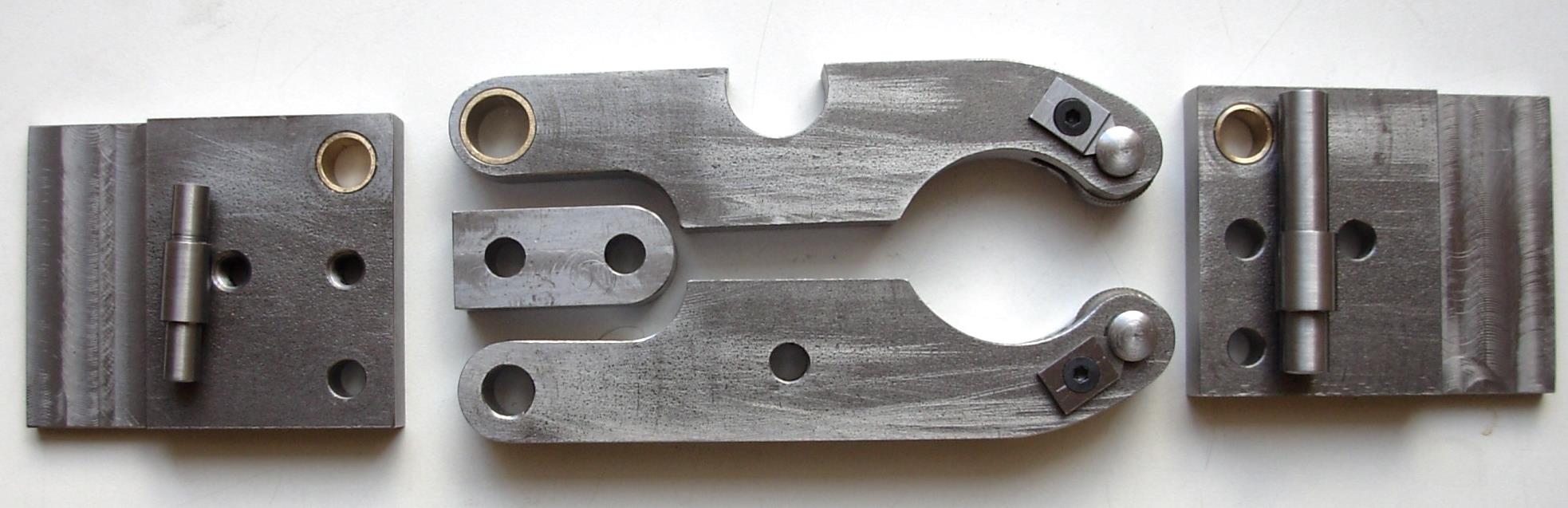

Bild in Lightbox öffnen (open image in lightbox). Die Spannvorrichtung besteht aus zwei Schienen, in die eine Führungsnut eingefräßt wurde.
Ein Druckstück und eine Spindel mit Mutter.

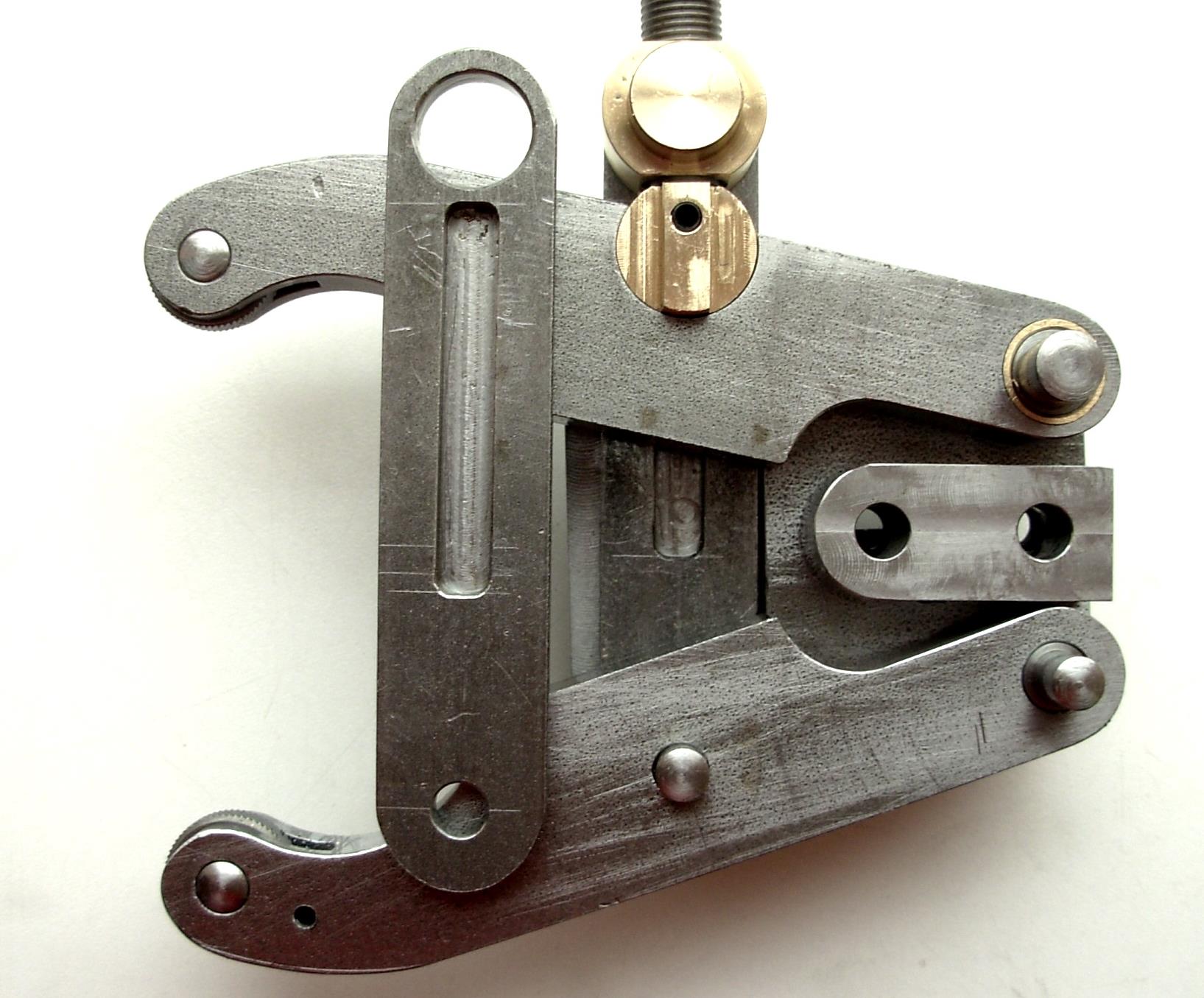

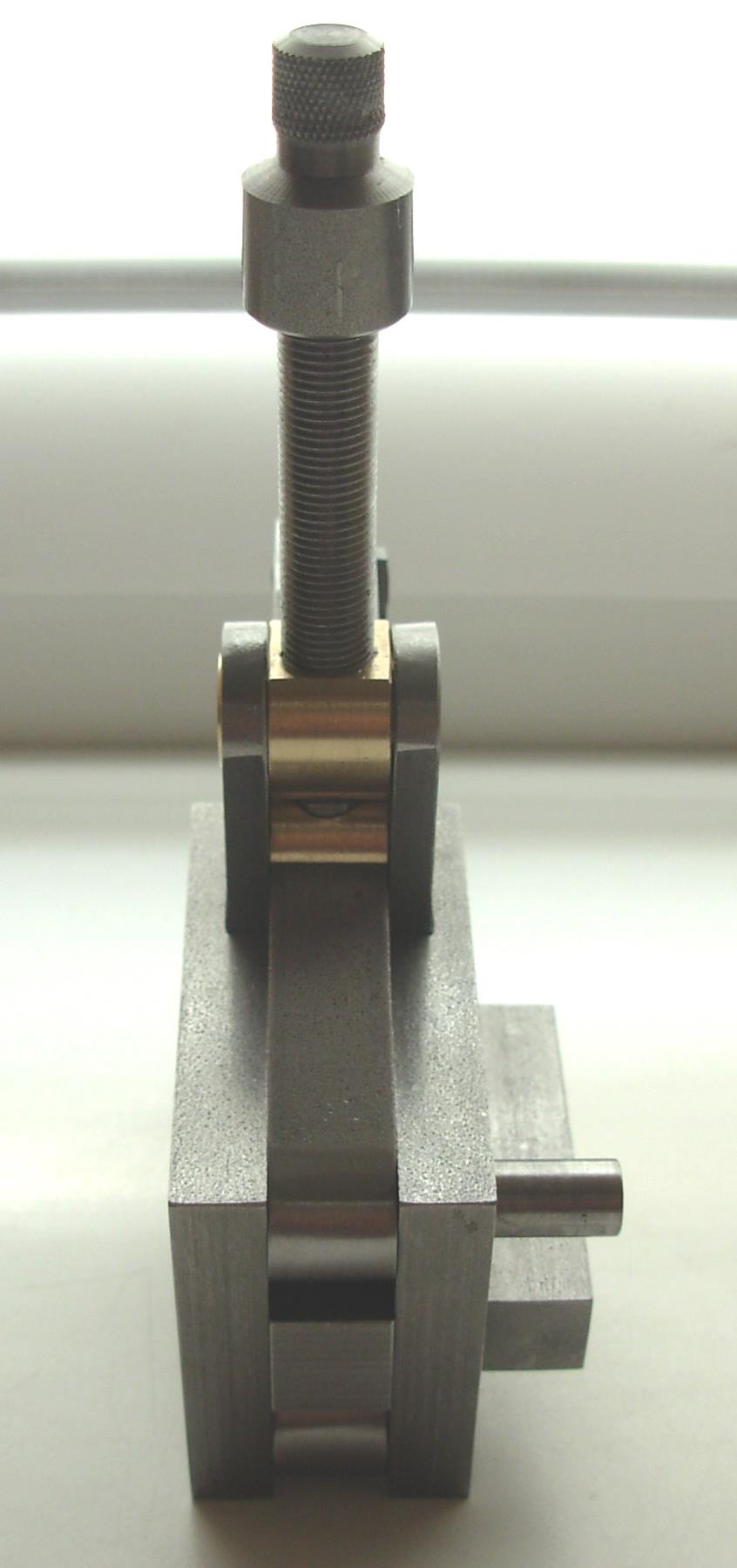

Bild in Lightbox öffnen (open image in lightbox). Die Spindel hat ein M 10 x 1 Gewinde und ist im Druckstück mit zwei M4 Madenschrauben gehalten.

06.08.2016

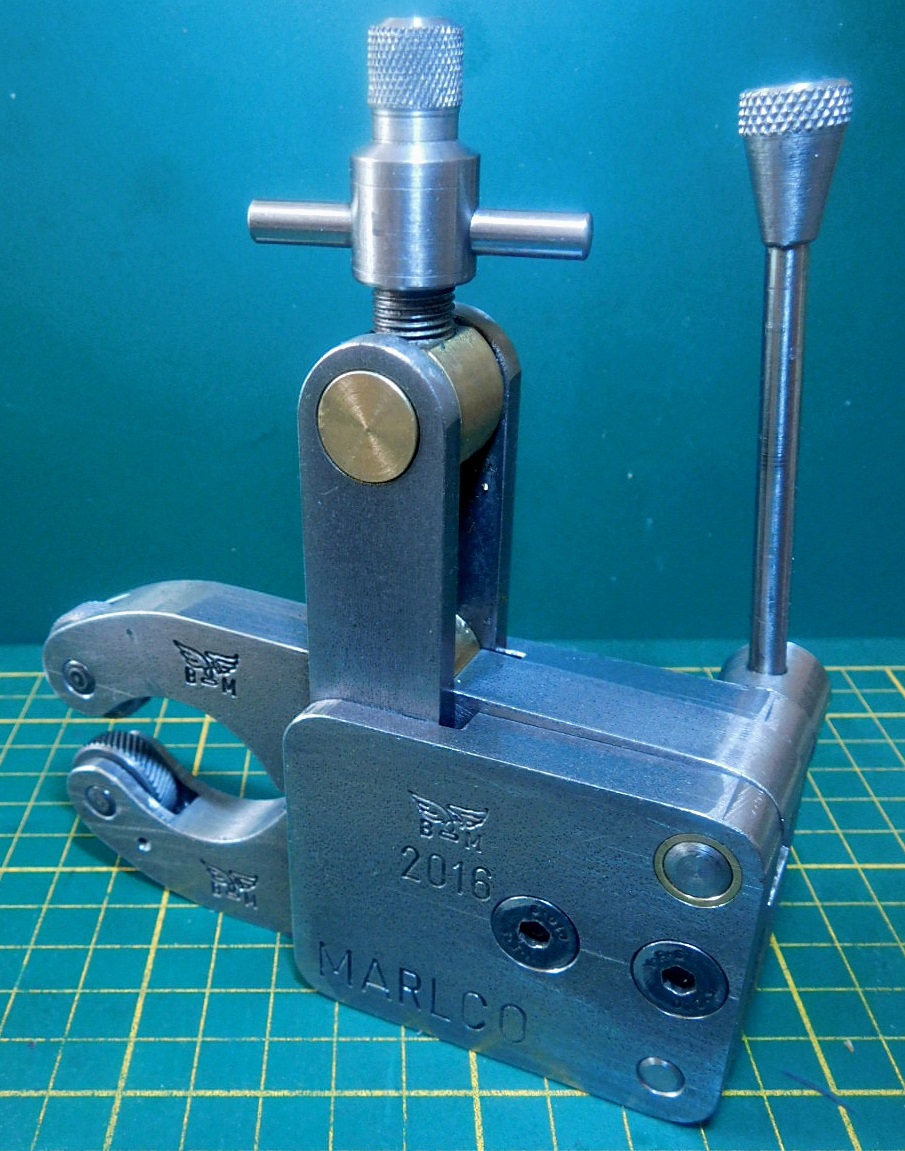

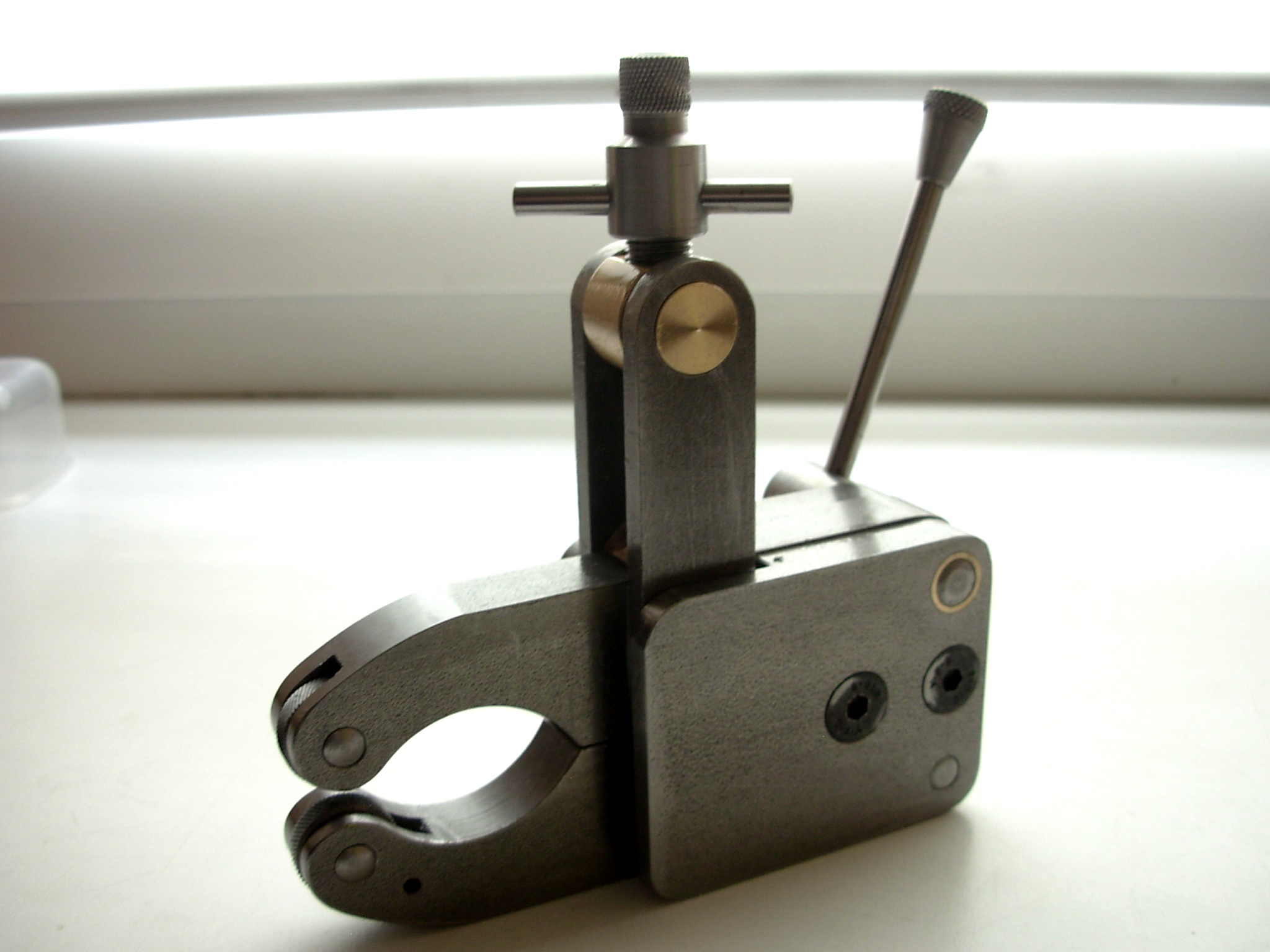

Heute habe ich das Teil fertiggestellt. Das Rändelgerät ist nun zum Gebrauch bereit..

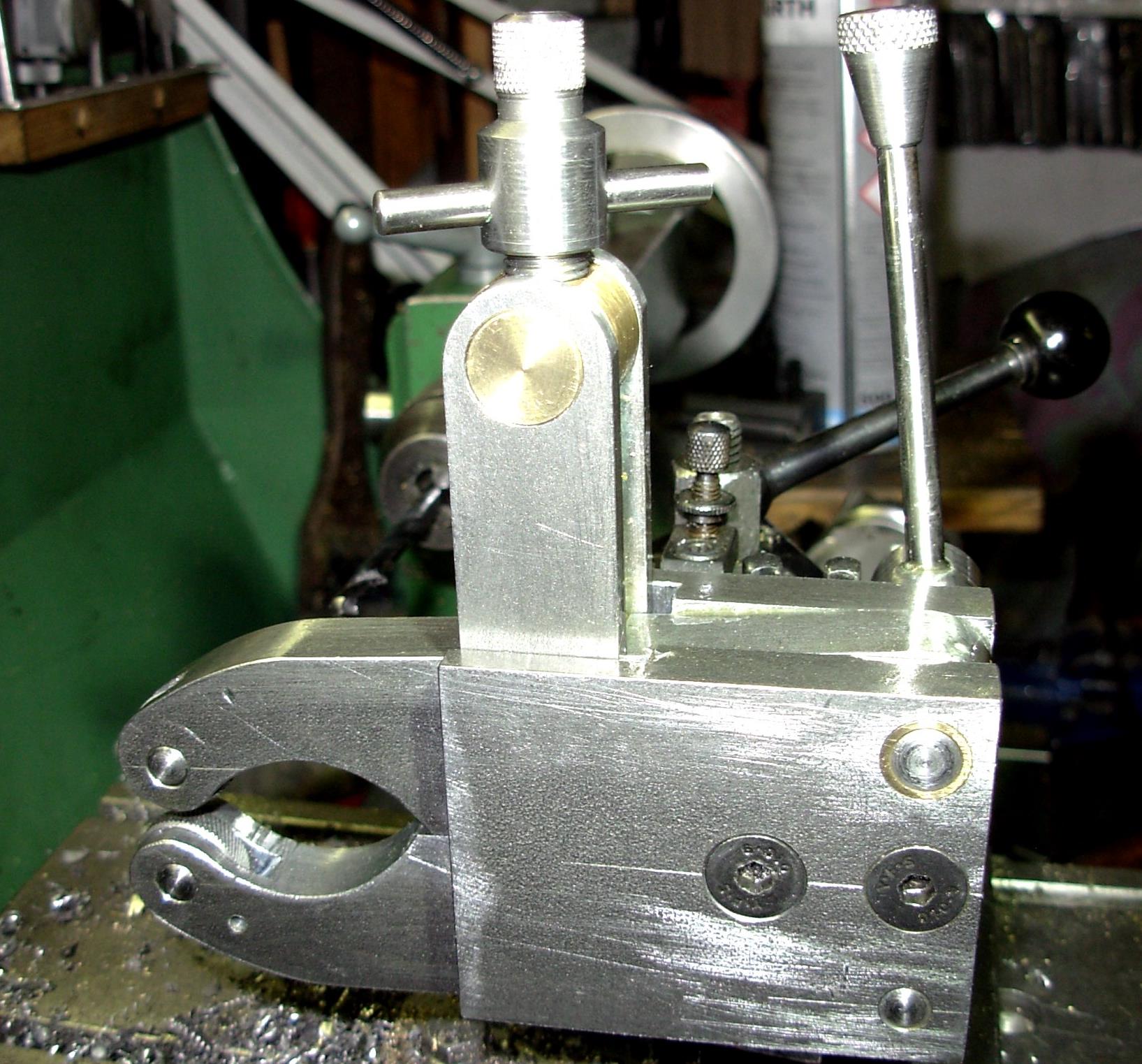

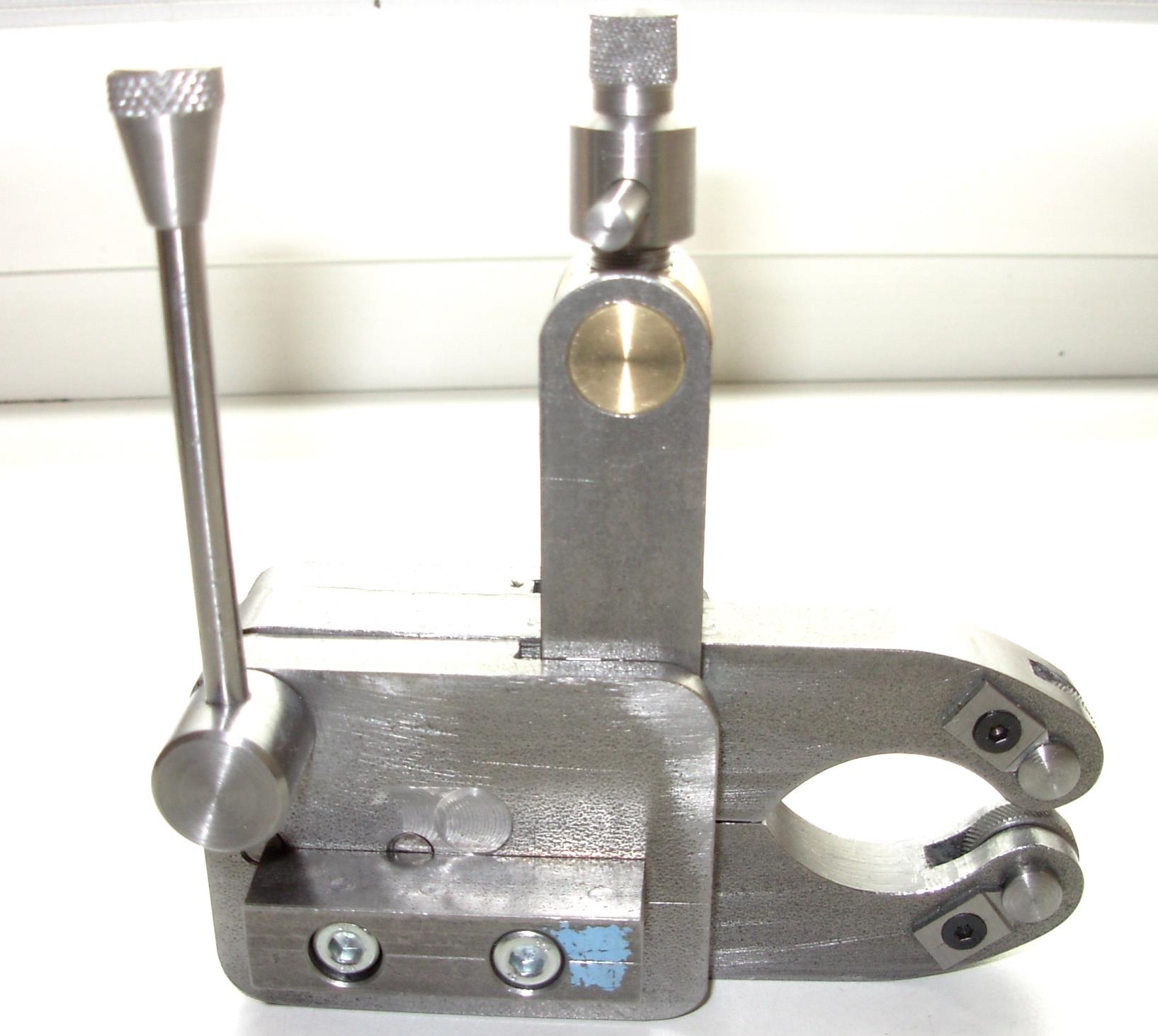

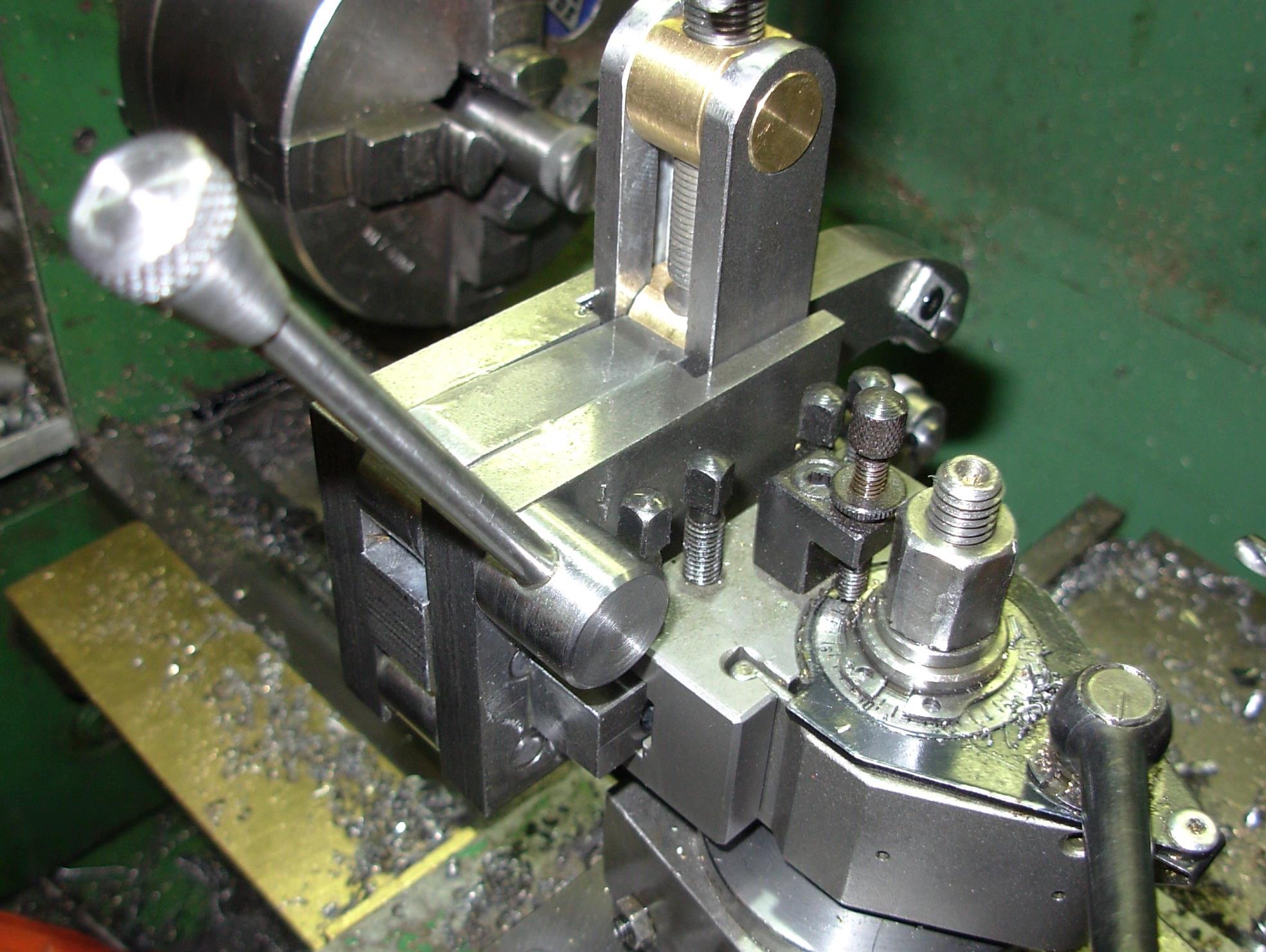

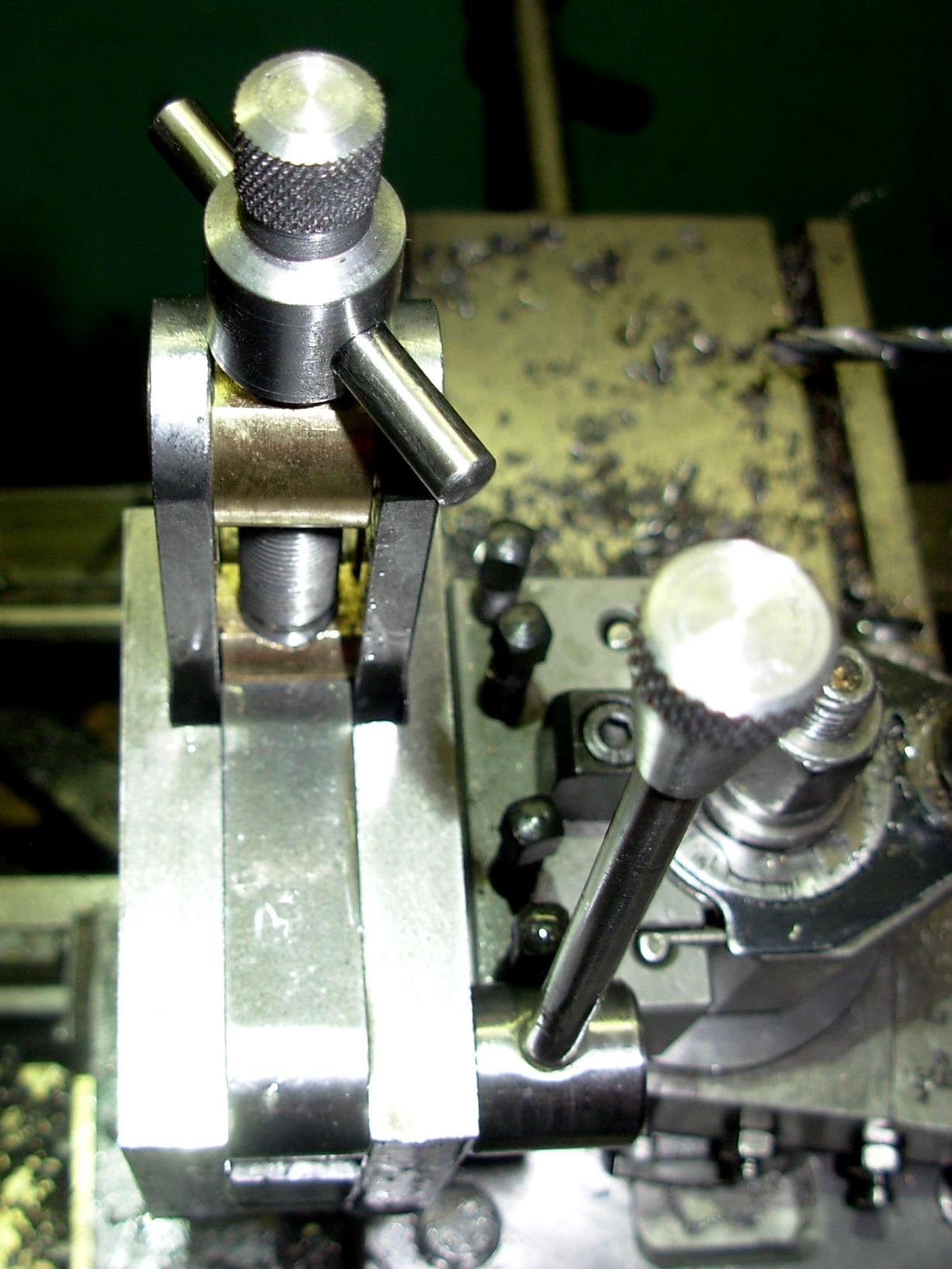

Bild in Lightbox öffnen (open image in lightbox). Nach dem die Knebelschraube und der Handhebel für den Excenter fertig gestellt waren, habe ich das Teil schon mal auf der Drehmaschine eingespannt.

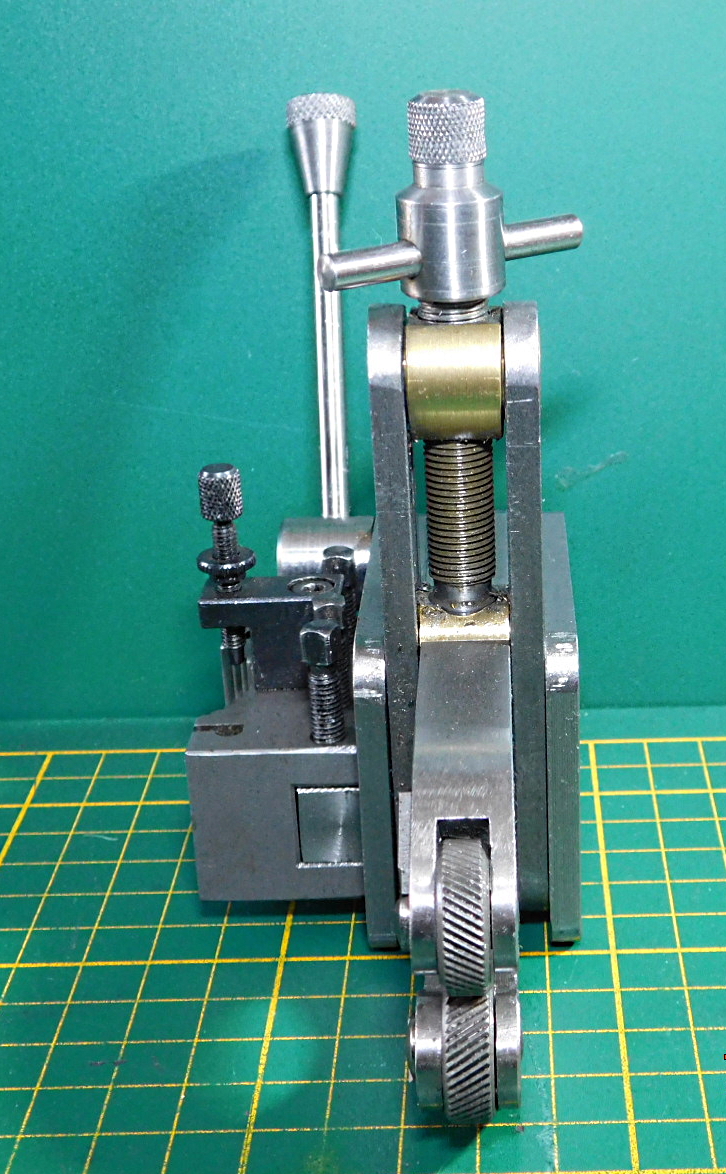

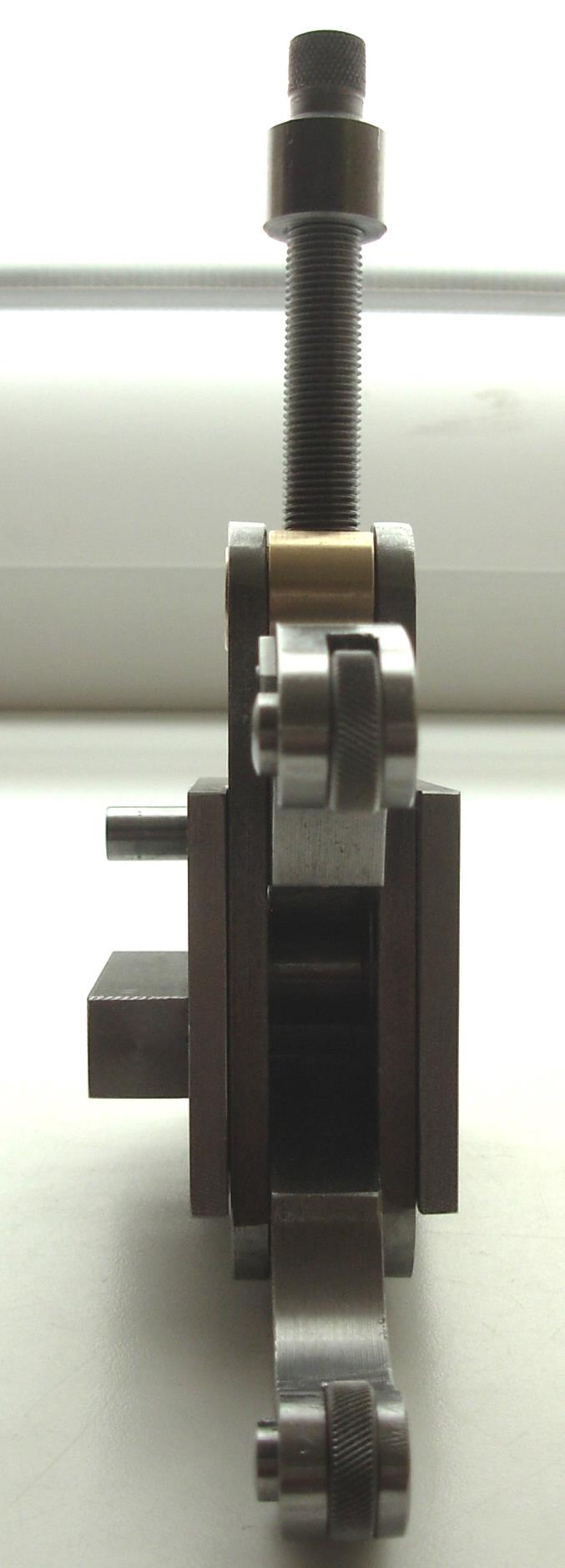

Bild in Lightbox öffnen (open image in lightbox). Der Hebel bewegt einen Excenter, dadurch ist der Druck feinfühlig zu dosieren.

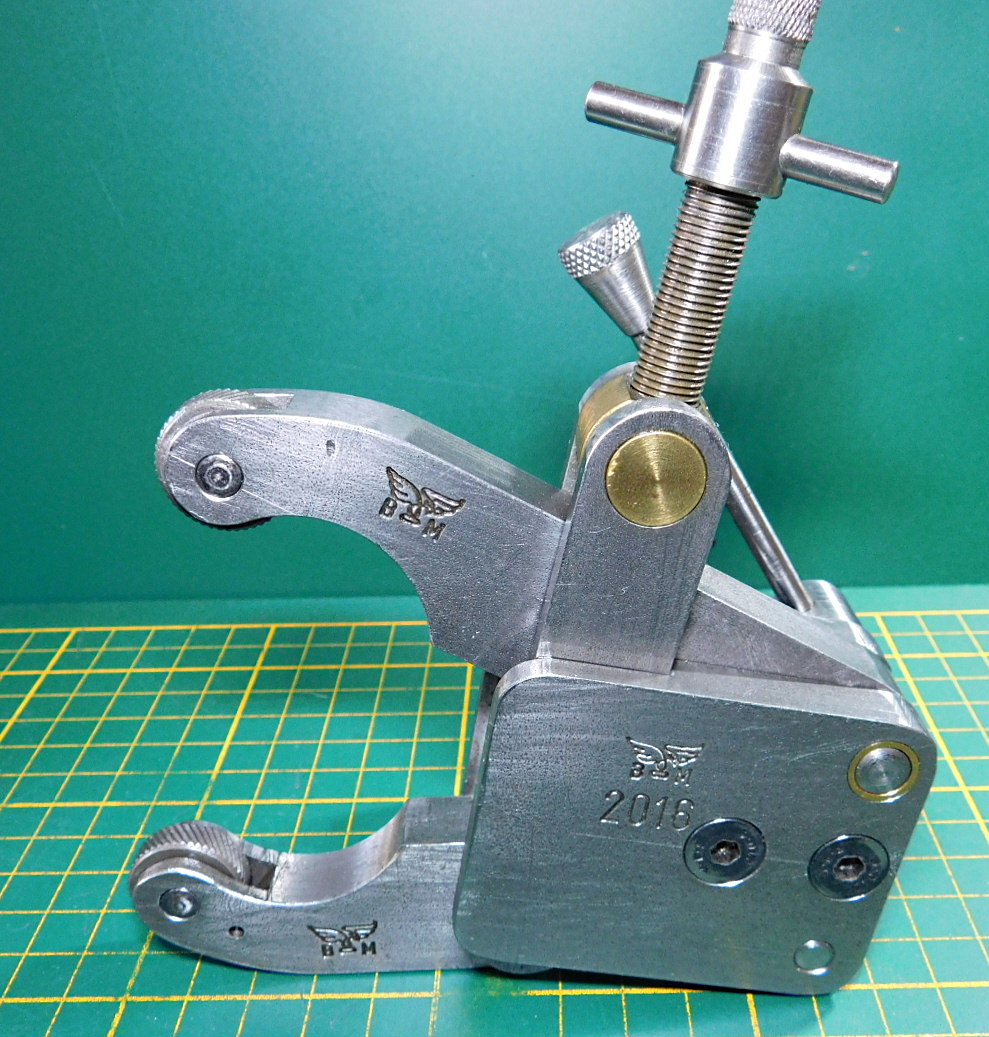

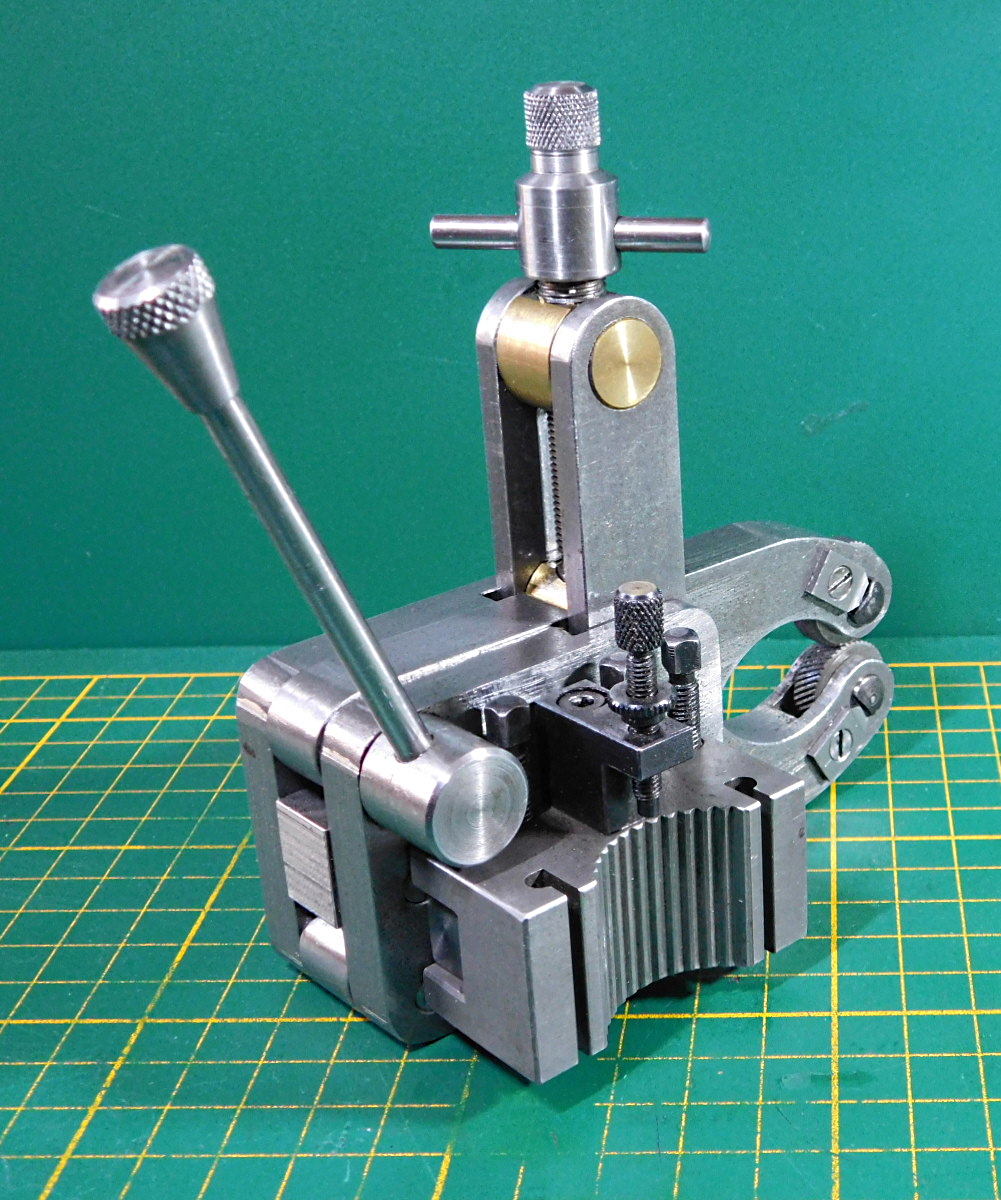

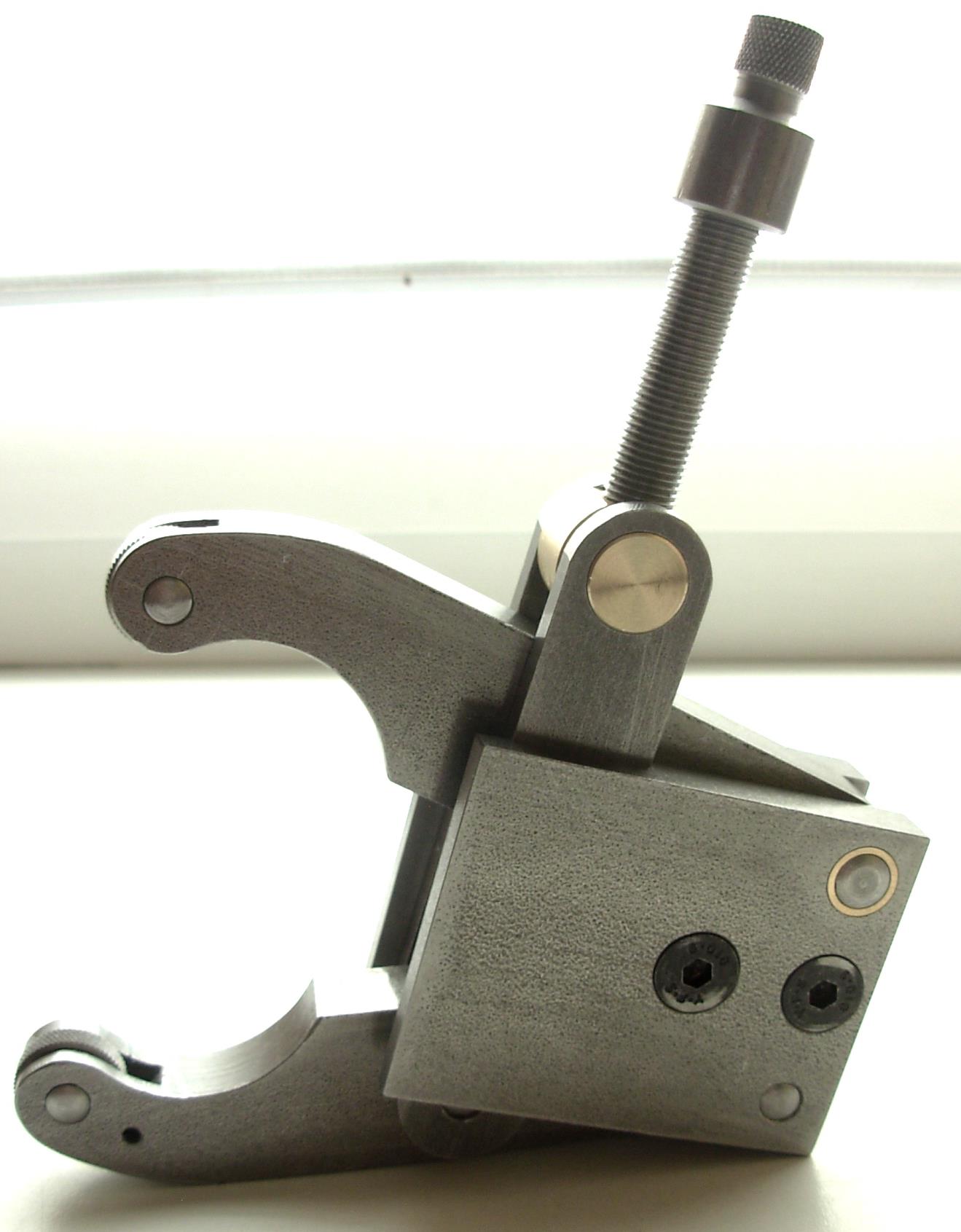

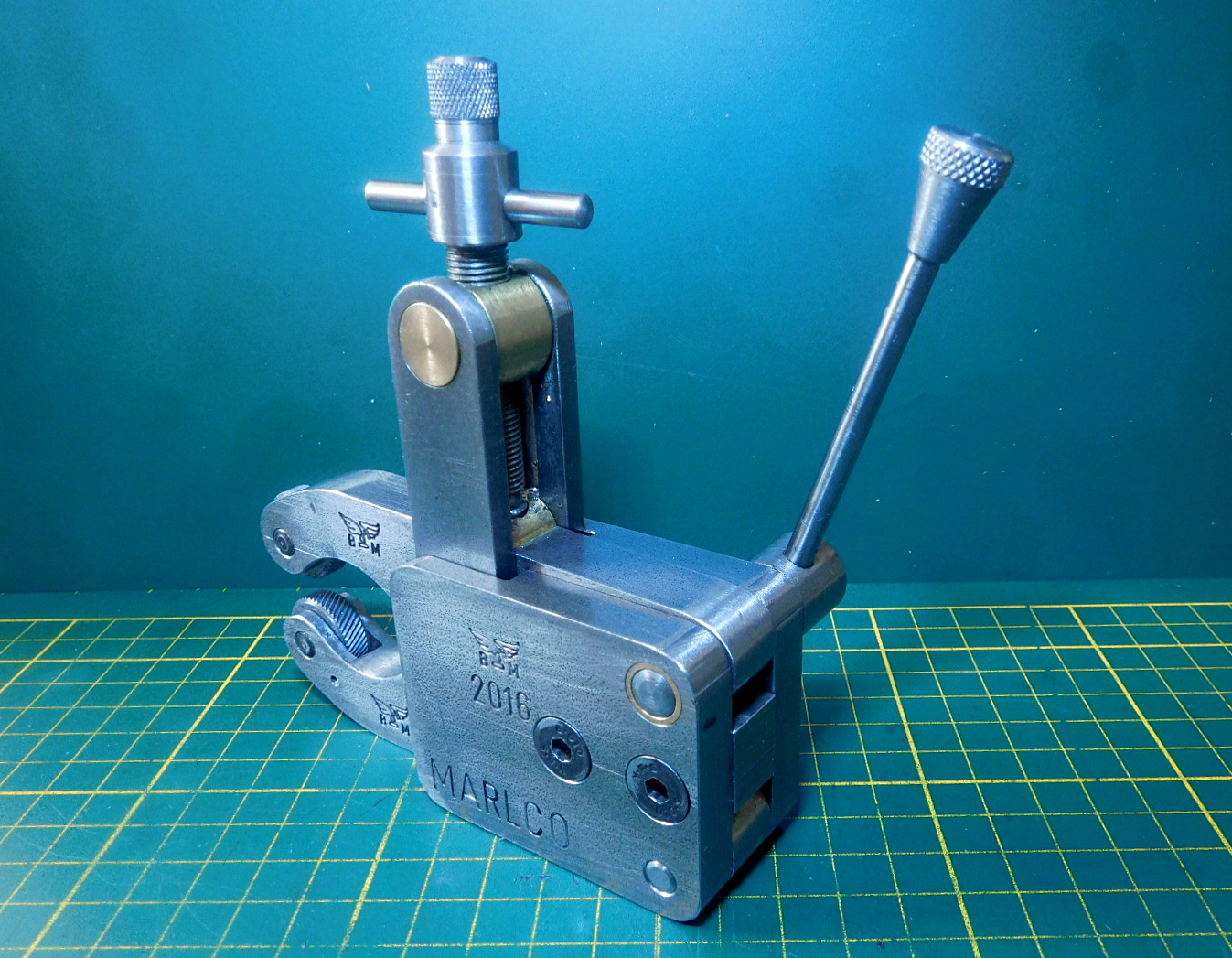

Bild in Lightbox öffnen (open image in lightbox). Die Kanten der Halteplatten wurden auch noch verrundet.
Nun ist das Teil entgültig fertig.

Die Gesamtherstellungszeit betrug ca. 20 Stunden.

Die meiste Zeit brauchte ich um die Maschinen auf die jeweilige Dreh- bzw. Fräß- Bohrposition um- und einzustellen.
