Gartenbahnen

Hier finden sie Infos über Gartenbahnen im etwas größeren Maßstab.

Link zum Verein:    DBC- RHEIN-MAIN eV.

Der Verein besteht nun schon über 30 Jahre. Im September 2015 hatten wir ein großes Fest zum 30. Bestehen.

Hier ist ein Link zu einem Video. 30 Jahre  DBC Rhein-Main

Seit Mitte 1993 bin ich Mitglied im Dampfbahn-Club Rhein-Main eV.

In der vergangenen Zeit war ich 12 Jahre lang erster Vorsitzender des Vereines. Seit meinem Umzug, von Mainz weg, bin ich etwas weniger aktiv im Verein. Den Vorsitz hat jetzt ein junger Dampfbahner der schon sehr lange dabei ist.

Hier sehen sie einige Impressionen aus dem Verein.



Bild in Lightbox öffnen (open image in lightbox). David, einer unsere ältesten Mitglieder und Gründungsmitglied.
Bild in Lightbox öffnen (open image in lightbox). Joachim ein passionierter Dampfbahner, der beruflich so gar nichts mit der Bahn zu tun hatte.
Bild in Lightbox öffnen (open image in lightbox). Herbert mit seiner Steinz. Leider ist er schon verstorben.

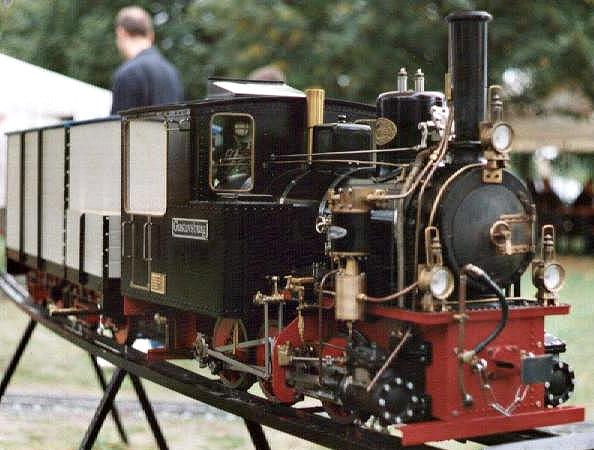

Bild in Lightbox öffnen (open image in lightbox). Jakob, ein unermüdlicher Dampfbahner, hier mit seiner U2 der Zillertalbahn.
Bild in Lightbox öffnen (open image in lightbox). Rolf, der auf vielen Anlagen im Land unterwegs ist.
Bild in Lightbox öffnen (open image in lightbox). H-B. Dietz, Modellbauer par excellaence.
Bild in Lightbox öffnen (open image in lightbox). Das bin ich selbst auf eine Dampftraktor von Elmar Deuss.
Bild in Lightbox öffnen (open image in lightbox). Hier mache ich mit der U2 von Jakob mächtig Dampf.

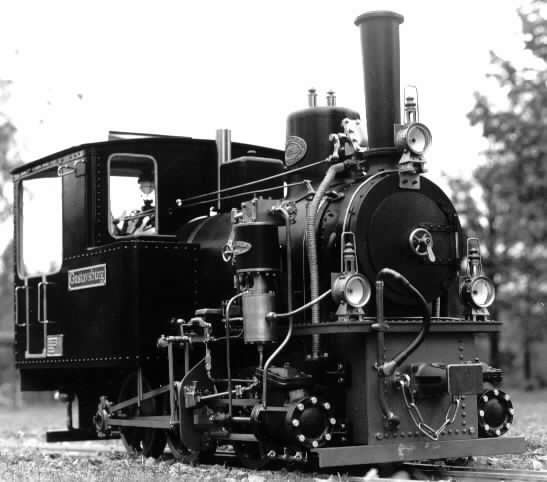

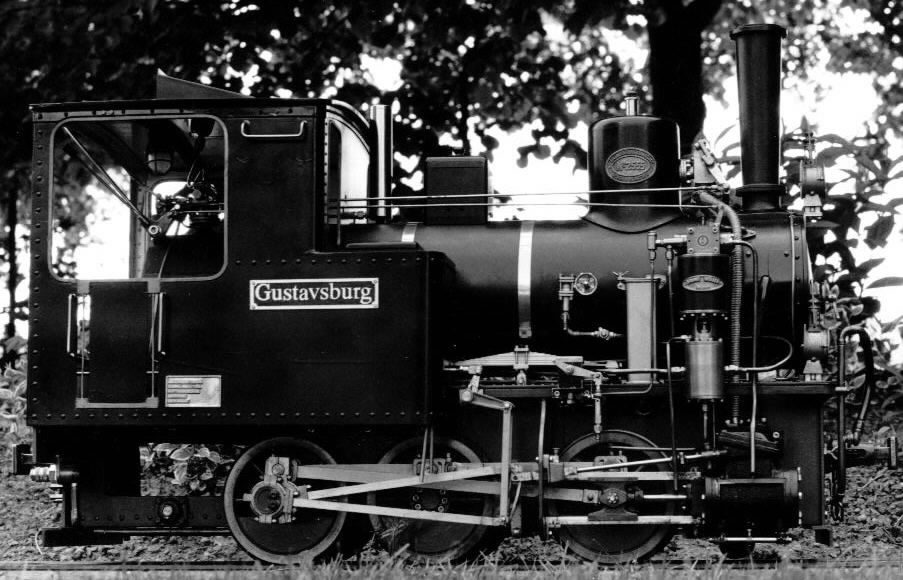

Bild in Lightbox öffnen (open image in lightbox). Das ist unsere erste Vereinseigene Dampflok "GUSTAVSBURG".
Bild in Lightbox öffnen (open image in lightbox). Die Lok wurde als Teilebausatz bei der Fa. Deuschle in Karlsruhe erworben. Alle Maschinenarbeiten waren bereits erledigt.
Lediglich kleine Bohr- und Gewindeschneid-sowie Anpassarbeiten und der Zusammenbau waren noch zu erledigen.
Trotzdem hat die Fertigstellung einige Wochen Zeit gekostet.
Bild in Lightbox öffnen (open image in lightbox). "Gustavsburg" auf dem Anheizgleis.
Bild in Lightbox öffnen (open image in lightbox). Philipp mit der "Gustavsburg" und schwerem Zug.

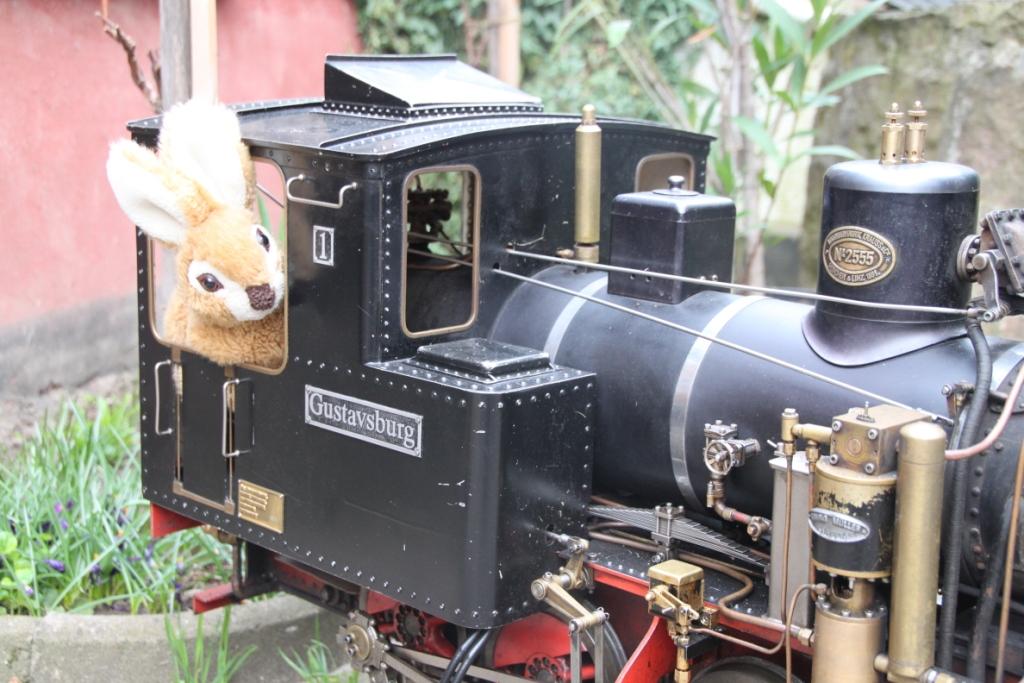

Bild in Lightbox öffnen (open image in lightbox). Der Osterhase hat auch eine Runde gedreht.

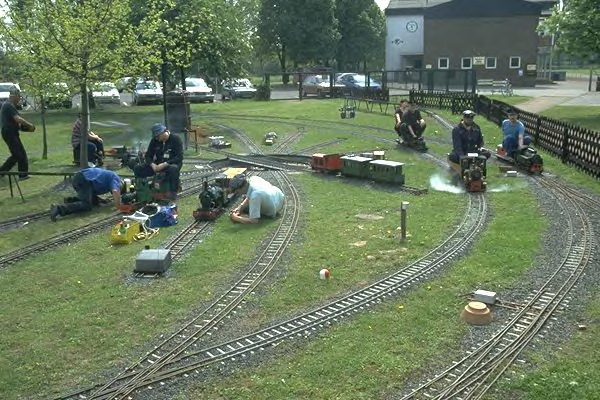

Bild in Lightbox öffnen (open image in lightbox). Ein kleiner Überblick über einen Teil der Anlage.

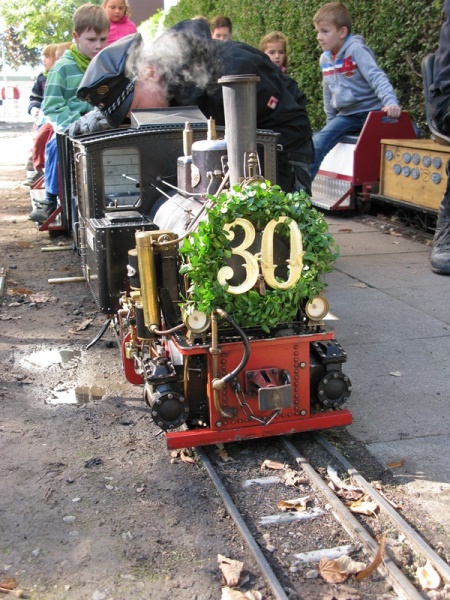

Bild in Lightbox öffnen (open image in lightbox). Zur Feier, 30 Jahre Fahrbetrieb, war die "Gustavsburg" prächtig geschmückt.

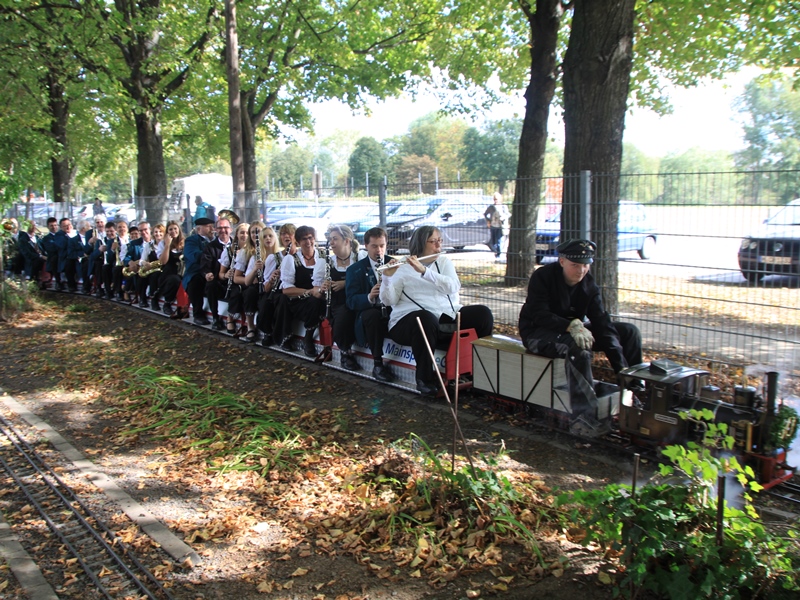

Bild in Lightbox öffnen (open image in lightbox). Die "Gustavsburg" vor schwerem Publikumszug.

Erinnerungsplakette

Vor etlichen Jahren habe ich angefangen einige Plaketten für den Dampfbahnclub herzustellen. Die Plaketten wurden an aktive Teilnehmer unseres jährlichen Dampffestes vergeben.

Die Plaketten konnten nicht käuflich erworben werden. Jeder aktive Teilnehmer mit einem Dampf- oder Eisenbahnmodell bekam eine Erinnerungsplakette.

Die Plaketten sind in einer Silikonform aus einer Zinnlegierung von mir gegossen worden.

Nach der ersten Plakette stellte ich fest, dass für andere Lok-Motive der Platz zu klein war, desshalb wurde das Grundlayout geändert um nur noch die unterschiedlichen Motive einzubinden.

Das Urmodell für die Formherstellung besteht aus einer Stempelplatte für Negativ-Stempelung. Darauf wurde dann die entsprechende Lok aufmontiert und in Silikon abgegossen. Mit dieser Silikonform, war es möglich ca. 50 Abgüsse herzustellen. Danach waren die Ränder nicht mehr scharf und es gab Ausbrüche.

Daher gibt es von jeder Plakette nur max. ca. 50 Stück.

Für jede Plakette wurde eine extra Silikonform hergestellt.

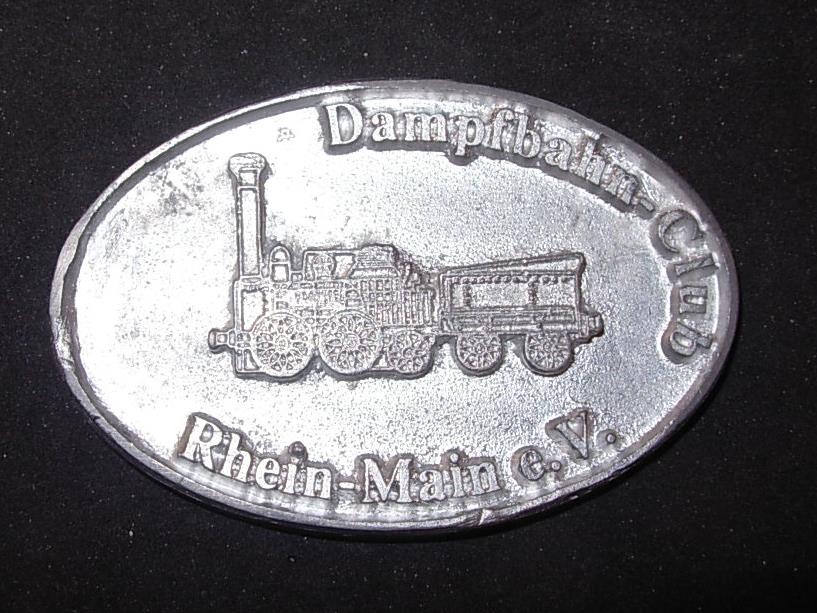

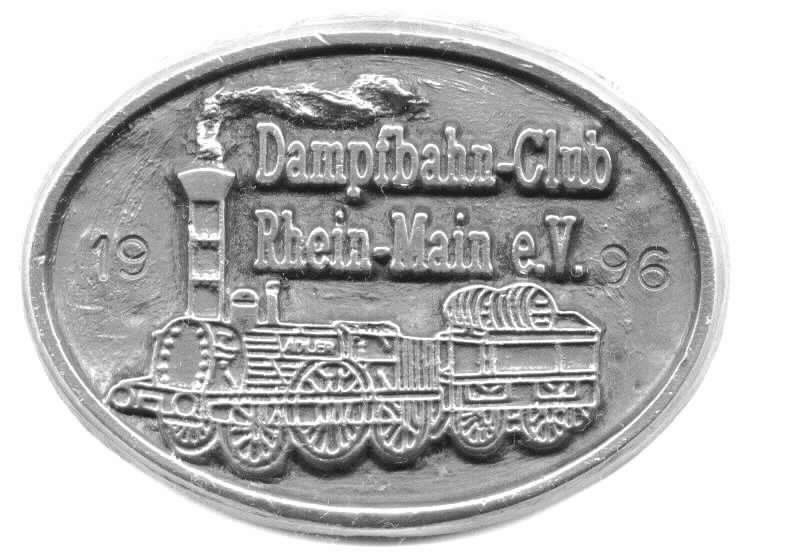

Bild in Lightbox öffnen (open image in lightbox). 1.Plakette von 1996.
"ADLER" von 1835.

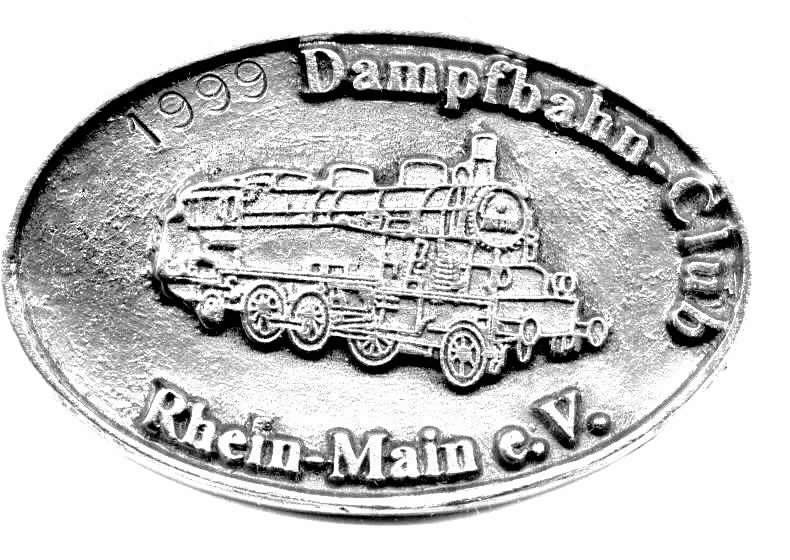

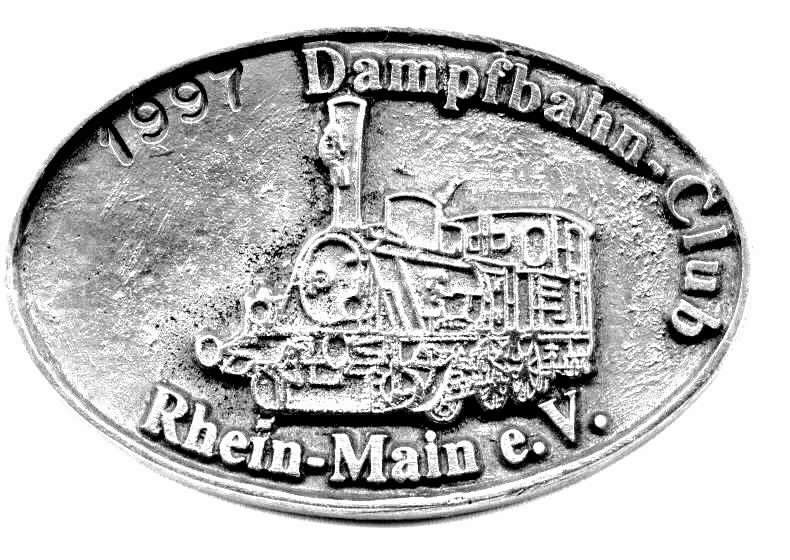

Bild in Lightbox öffnen (open image in lightbox). Plakette 1997.
"T3 der preus. Staatsbahnen"

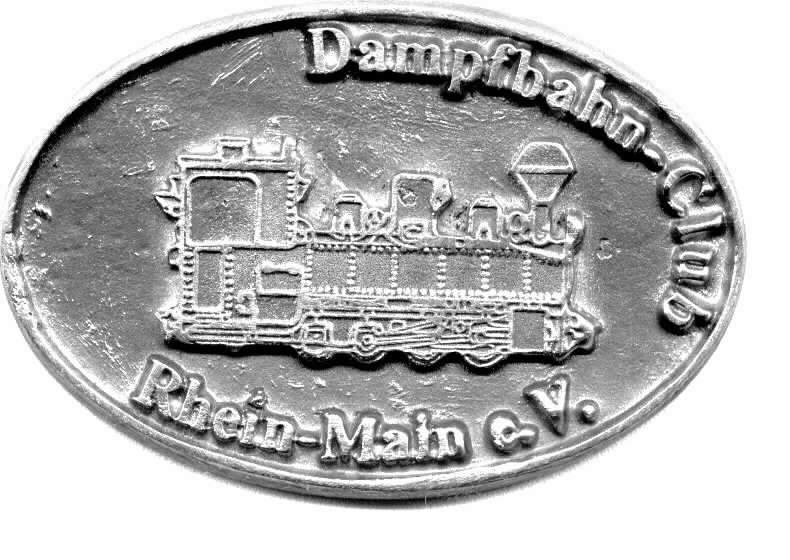

Bild in Lightbox öffnen (open image in lightbox). Plakette ohne Datum.
"Schmalspubahn mit der Achsfolge D"

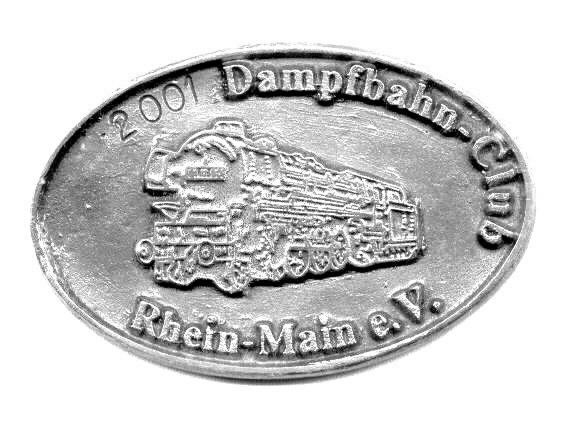

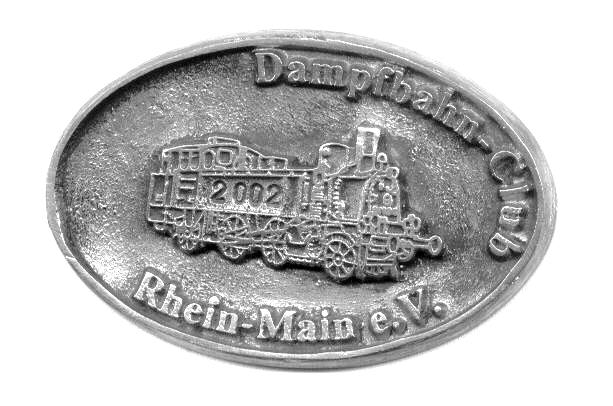

Bild in Lightbox öffnen (open image in lightbox). Das war die letzte Plakette die ich gemacht habe.
"Saxonia"

Preußische T3 im Maßstab 1 : 11,3

Die ersten Schritte:

Im Jahre 1992 beim 2. Internationalen-Dampfmodellbauer-Treffen in Bisingen hatte ich Kontakt mit Herrn Uwe K. Schuldt aus Elmshorn. Er war dabei Pläne für eine Preußische T3 für die Spurweite 127mm zu zeichnen. Wir kamen darüber ein, dass ich die Pläne von ihm kostenlos erhalte und ihm auftretende Fehler bei der Konstruktion ( Maßfehler) mitteile.

Im Frühjahr 1993 ging es los mit den Rahmenblechen.

Im Nachhinein wäre es günstiger gekommen, die Pläne zu kaufen. Die Telefonkosten mit Herrn Schuldt stiegen ständig.

Mangels Digitalkamera habe ich die Bilder eingescant.

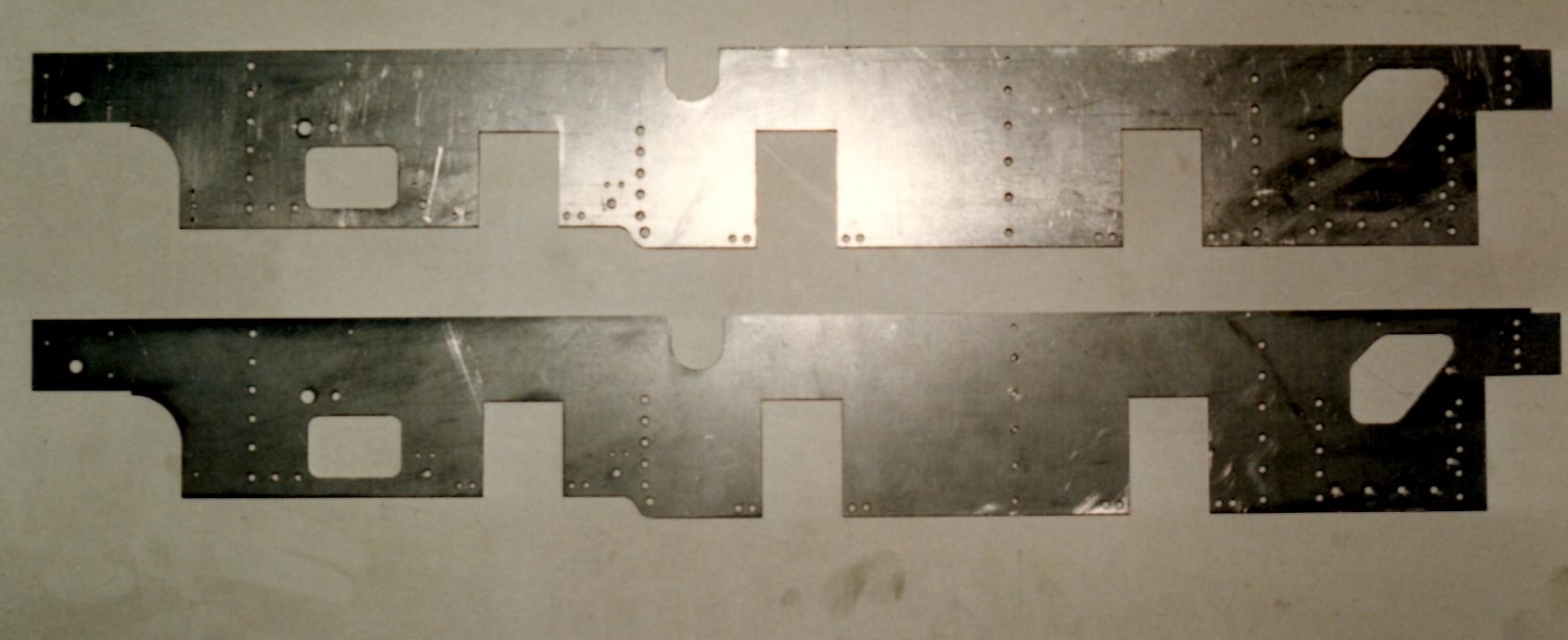

Bild in Lightbox öffnen (open image in lightbox). Die Rahmenbleche wurden im Pack bearbeitet.

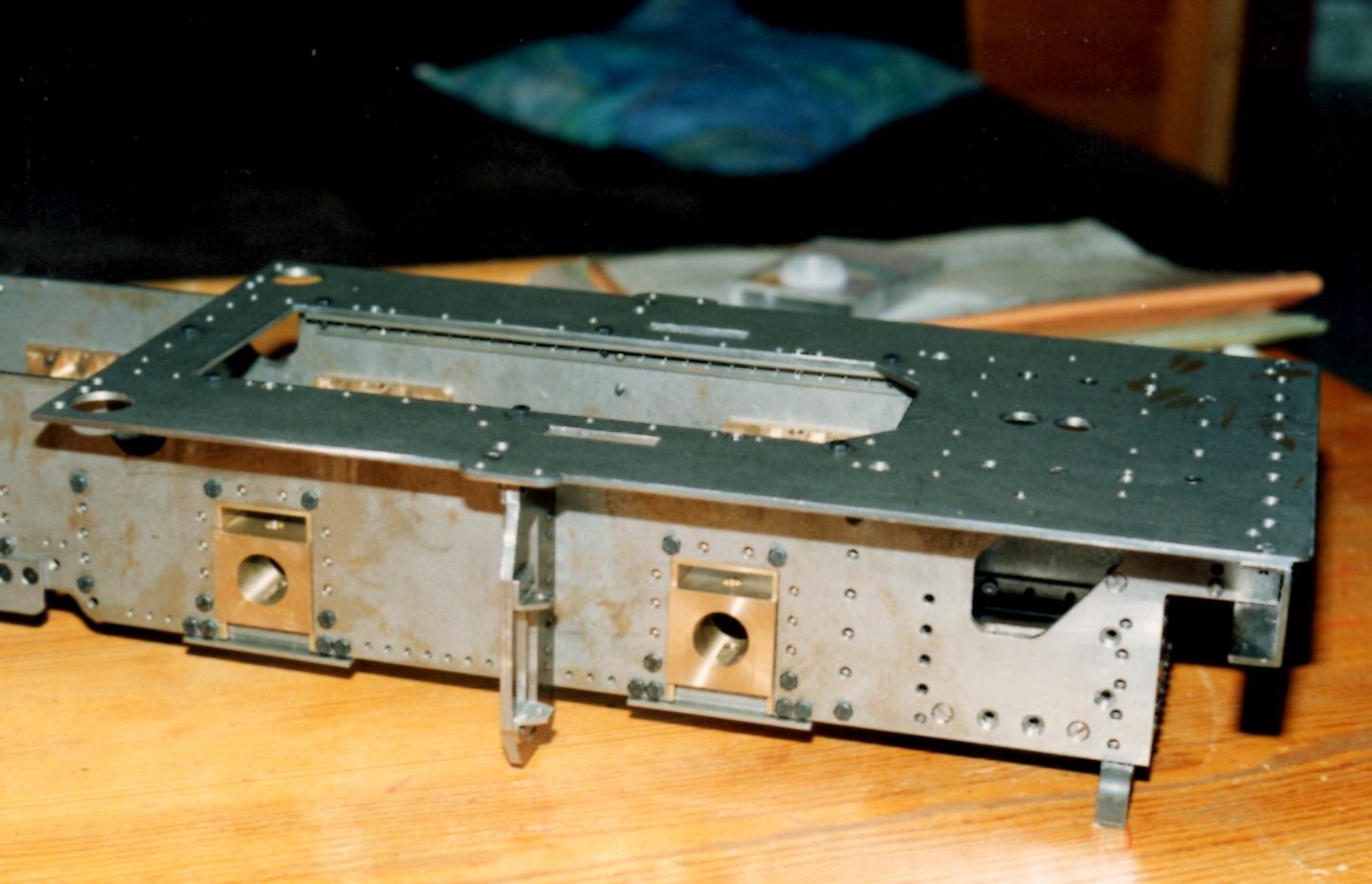

Bild in Lightbox öffnen (open image in lightbox). Im Juni 1993 war der Lokrahmen schon fast fertig.

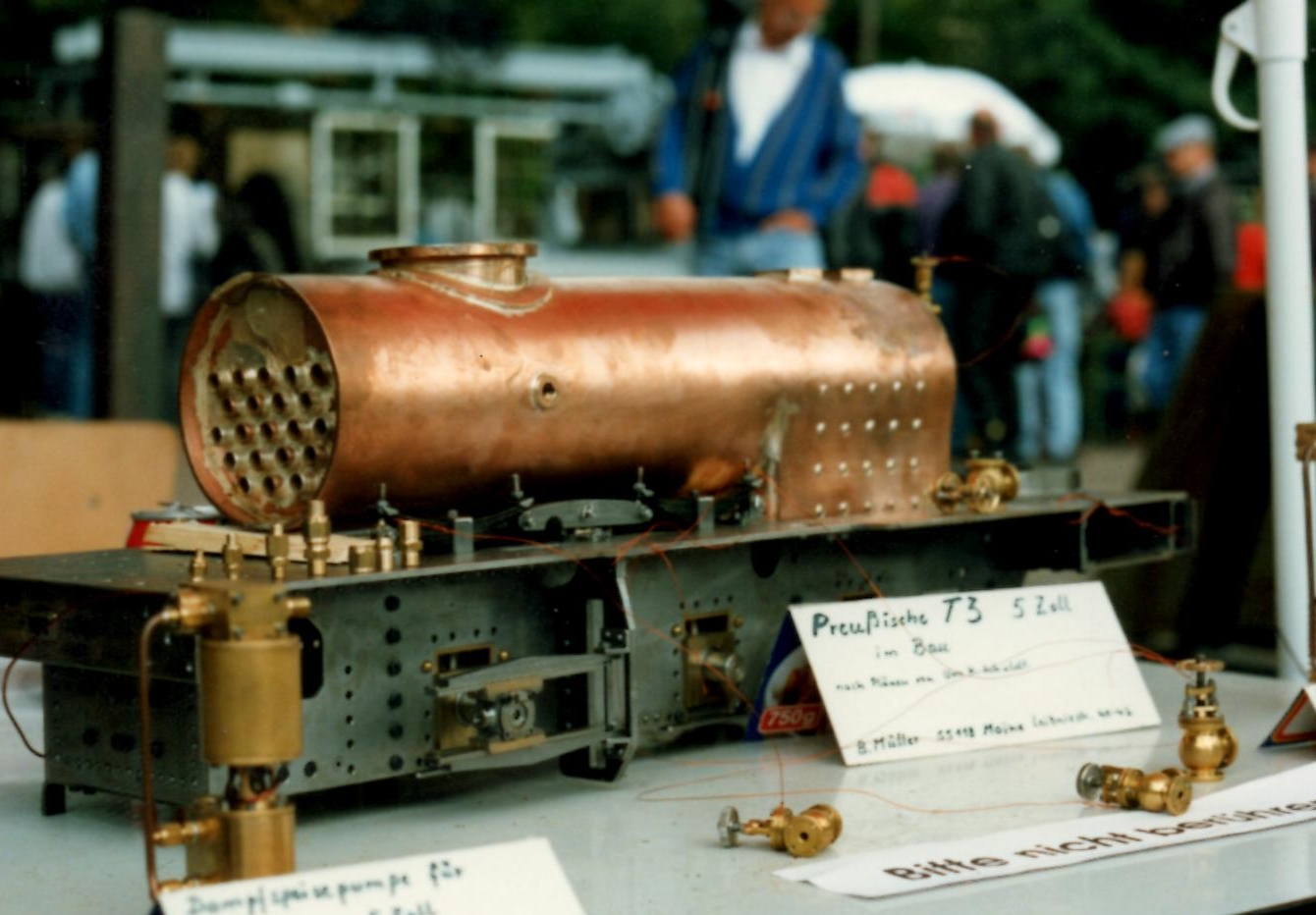

Bild in Lightbox öffnen (open image in lightbox). Ende August 1993 konnte ich, beim 3. Internationalen-Dampfmodellbauer-Treffen in Hettstedt, auf den fertigen Rahmen schon den Kessel aufsetzen,
Den Kessel habe ich über Herrn Uwe K. Schuldt aus England bezogen.
Der Kessel war der größte finanzielle Kraftakt an der Lok.
Zur damaligen Zeit 1700,-DM.

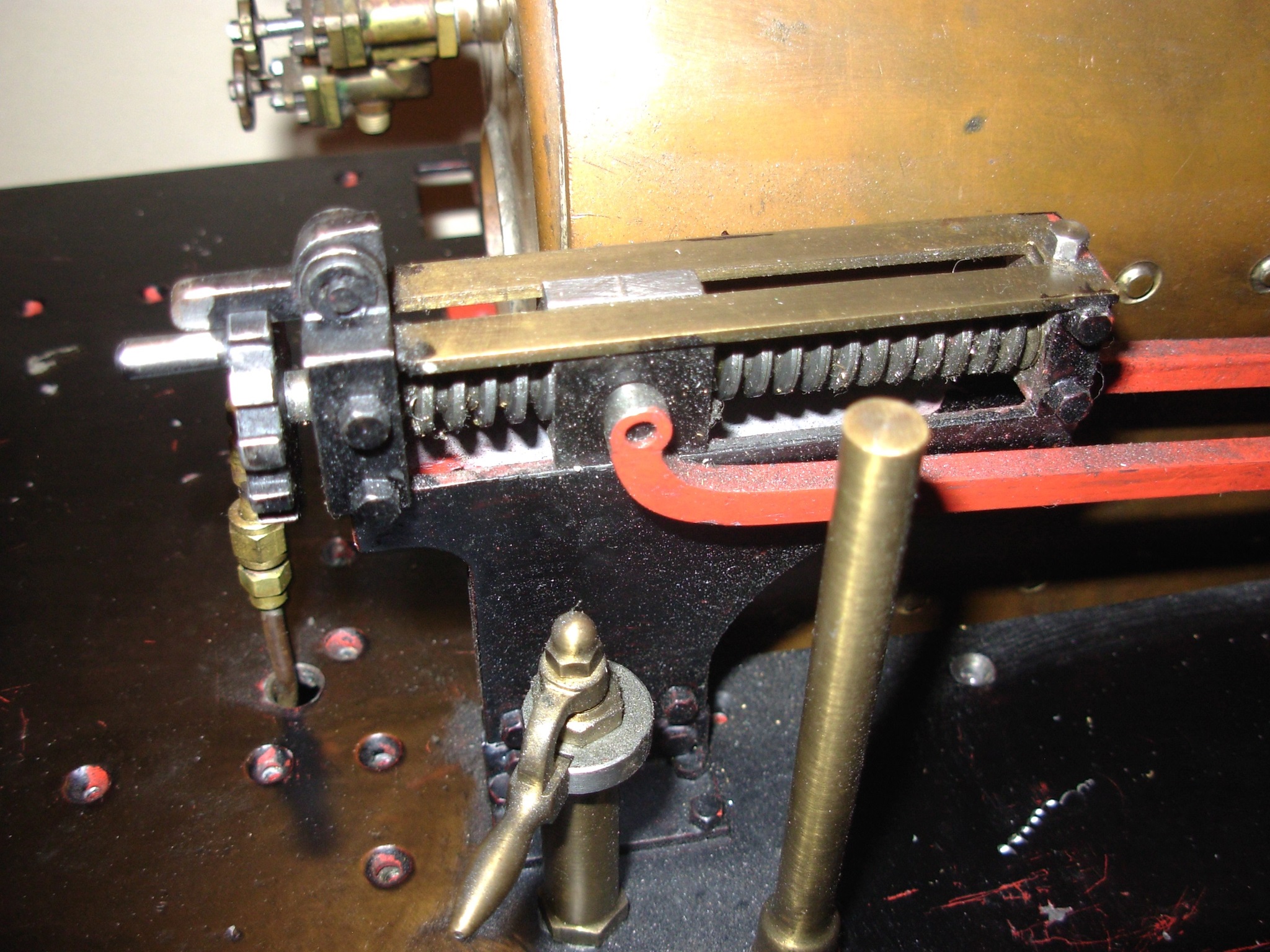

Bild in Lightbox öffnen (open image in lightbox). Der Steuerbock.
Unter dem Steuerbock befindet sich das Steuerventil für die Hydrostatische Zylinderentwässerung. Es ist ein Dreiwegeventil.

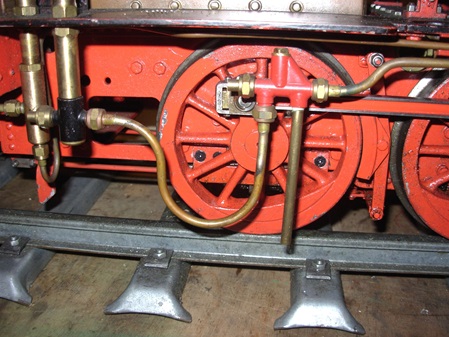

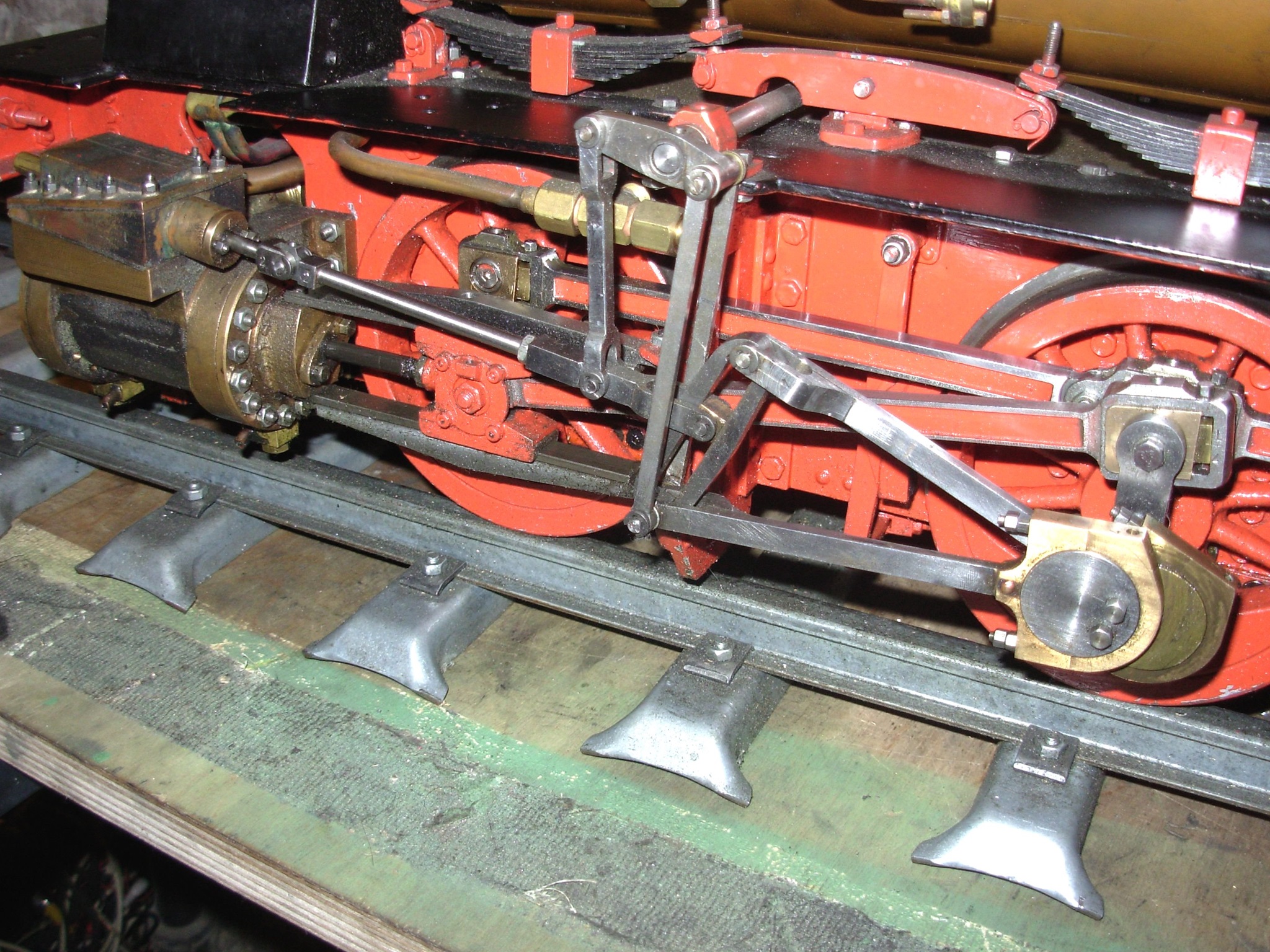

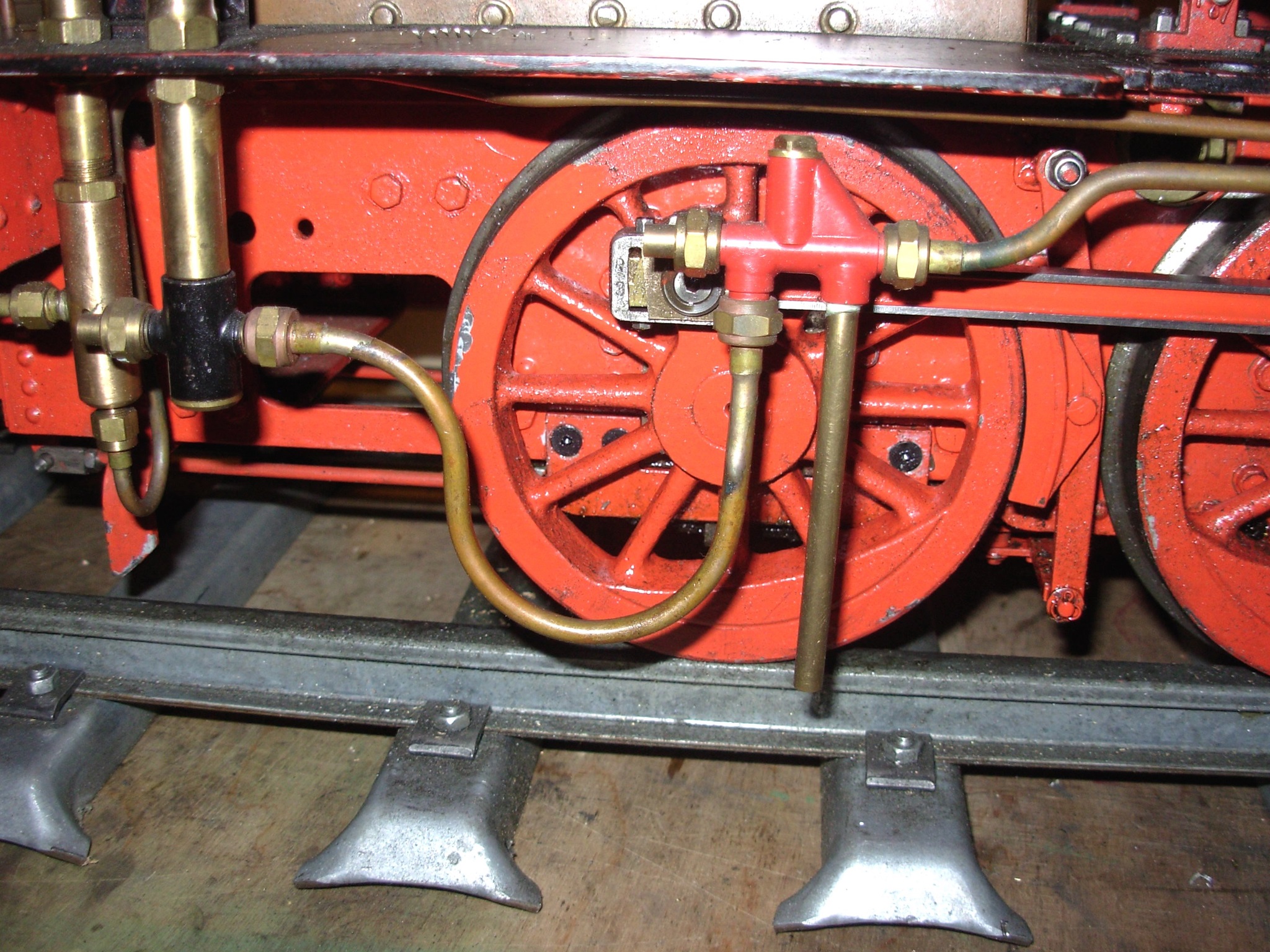

Bild in Lightbox öffnen (open image in lightbox). Vor der 3. Kuppelachse rechts ist der Injektor angebracht, links davon das Wasser-Absperrventil.

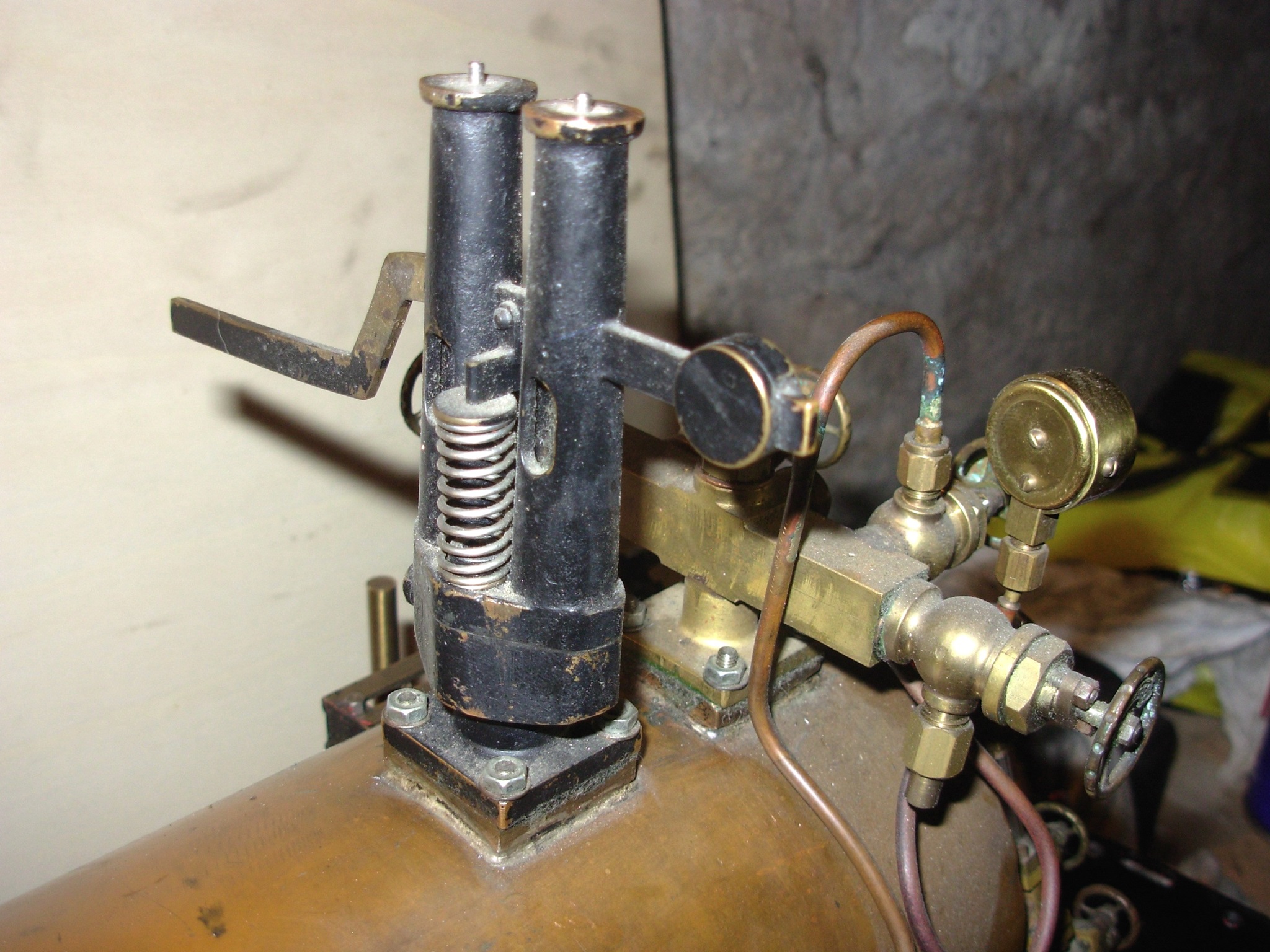

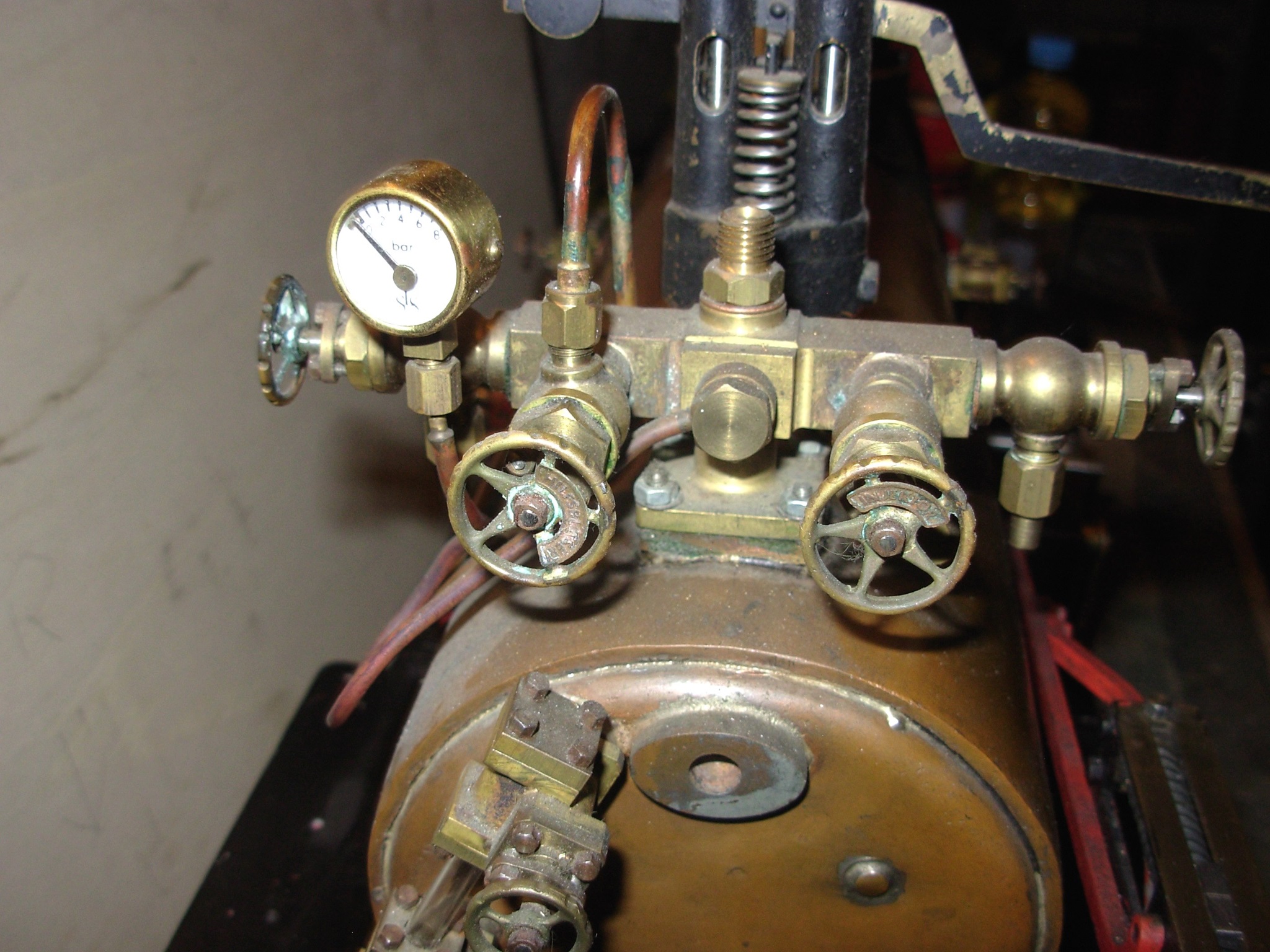

Bild in Lightbox öffnen (open image in lightbox). Ventilblock auf dem Kesselscheitel.
Ganz links: Ventil für die Speisepumpe.
2. v. links : Hilfsbläserventil.
3. v. links : Injektorventil.
Ganz rechts : Anstell-Ventil für die Hydrostatische Zylinderentwässerung.
Mitte oben: Anschluss für die Dampfpfeife.

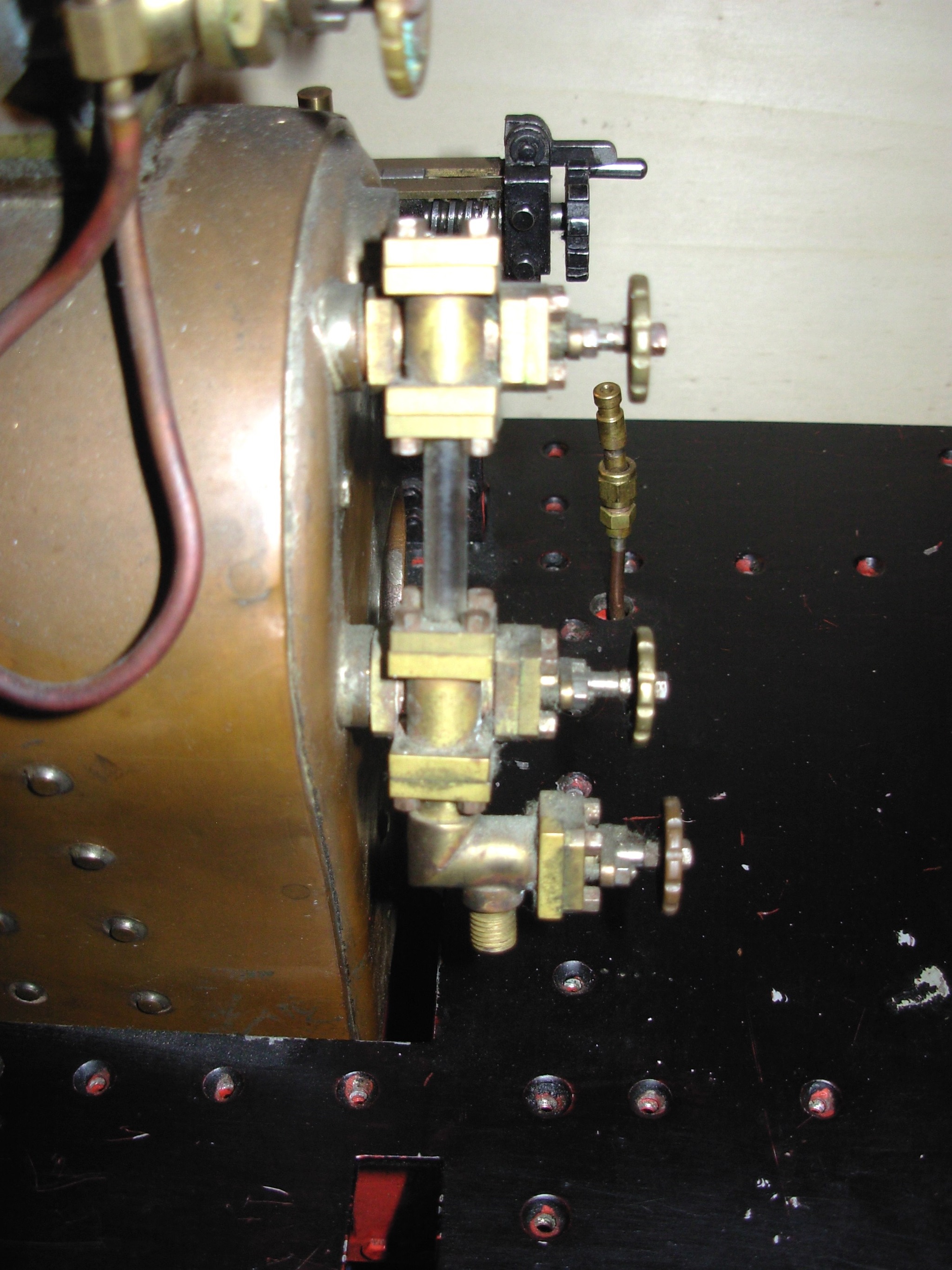

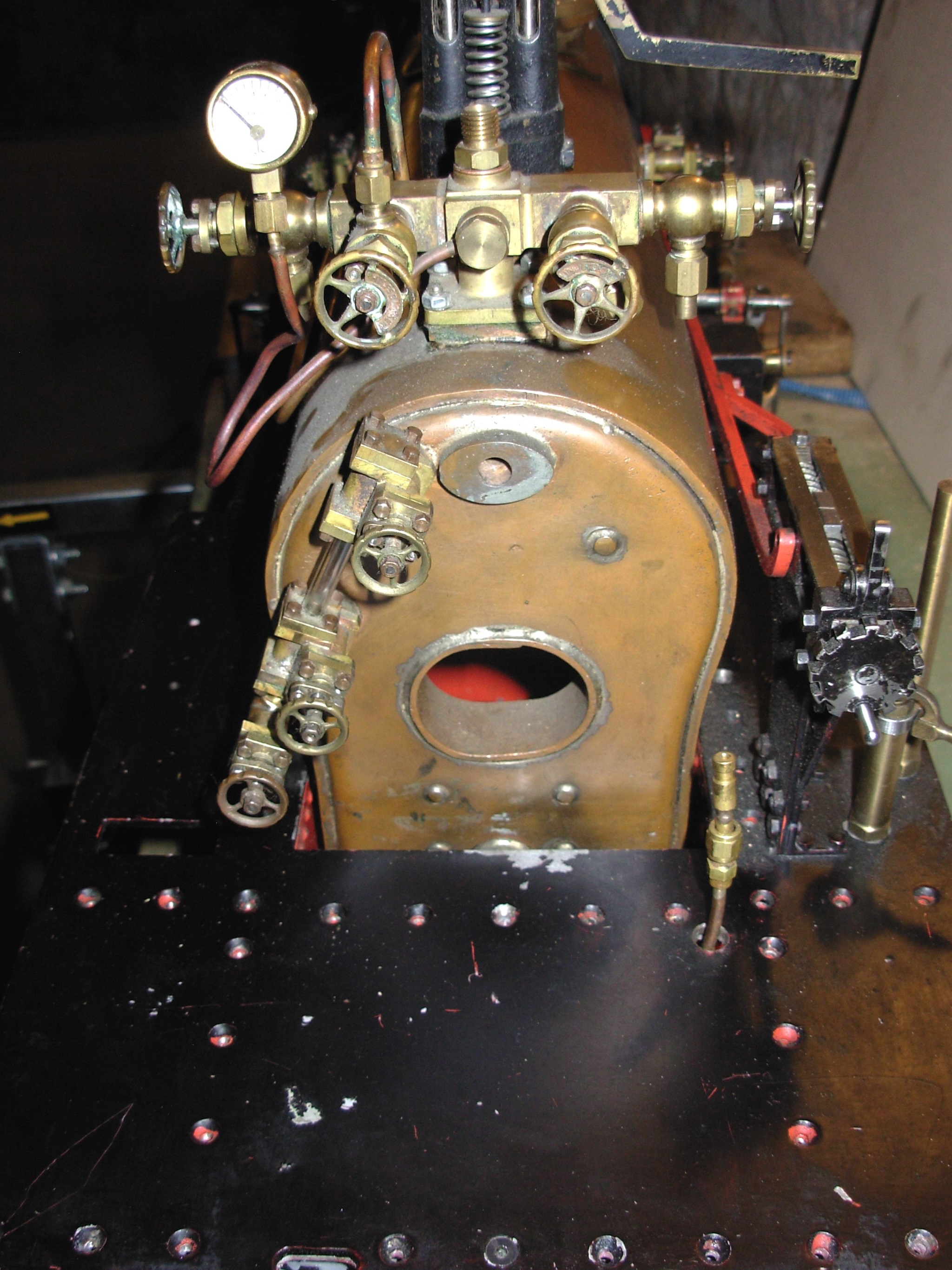

Bild in Lightbox öffnen (open image in lightbox). Kessel-Wasserstand-Anzeiger mit Absperrventilen.

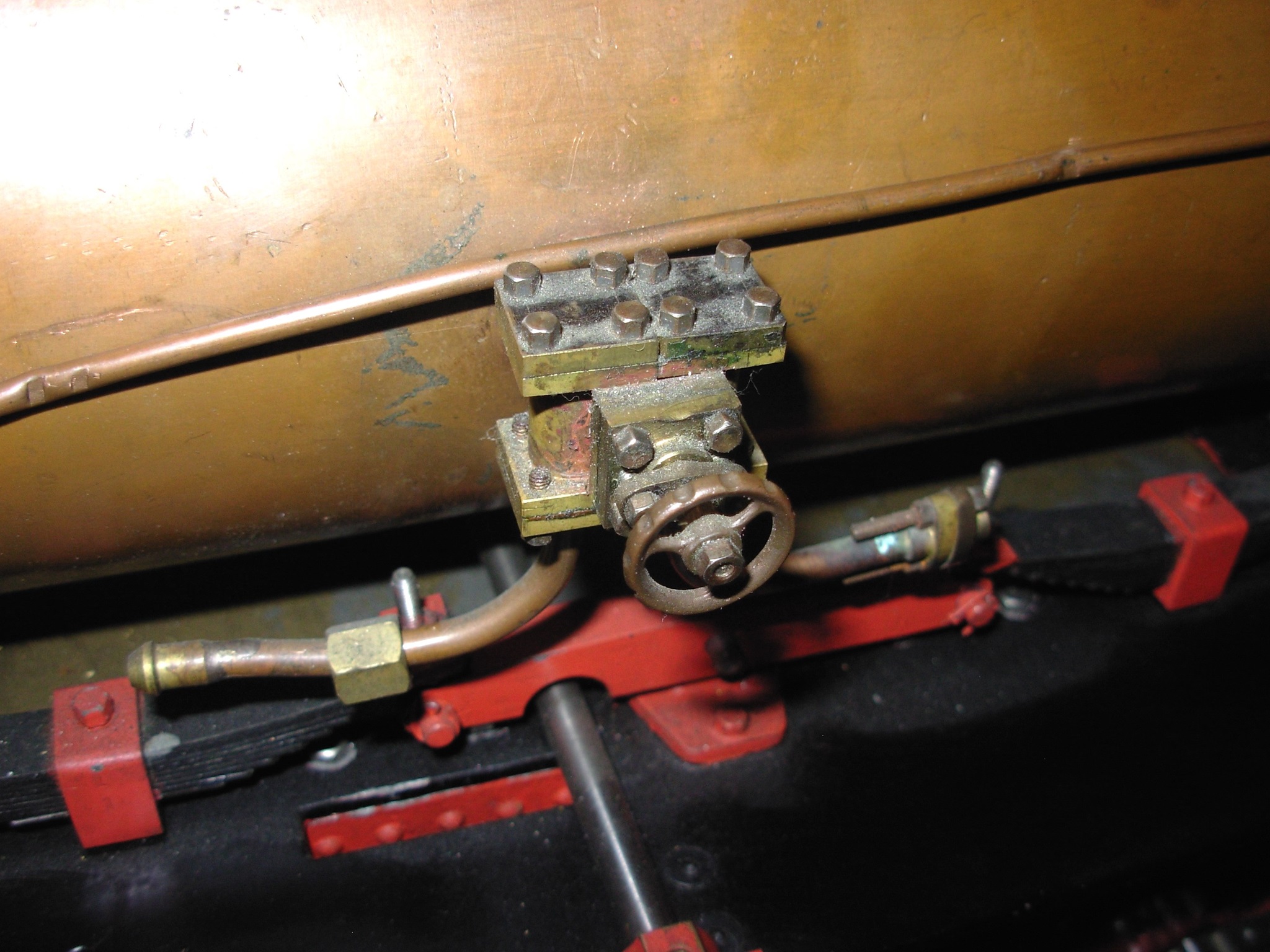

Bild in Lightbox öffnen (open image in lightbox). Kessel-Rückschlag-Speiseventil mit Absperrventil.
Links für die Dampfspeisepumpe.
Rechts für die Achsfahrpumpe und die Handpumpe.

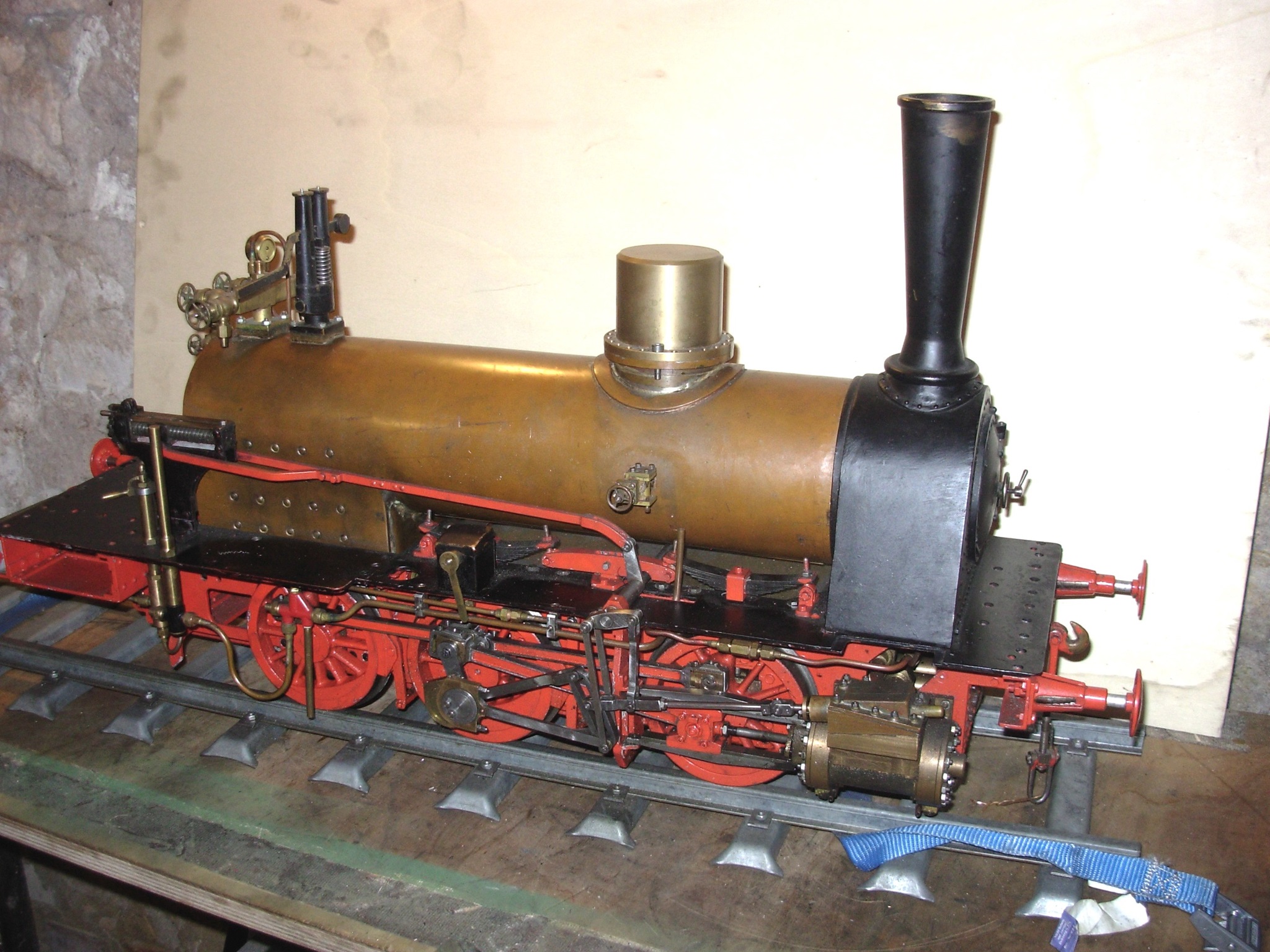

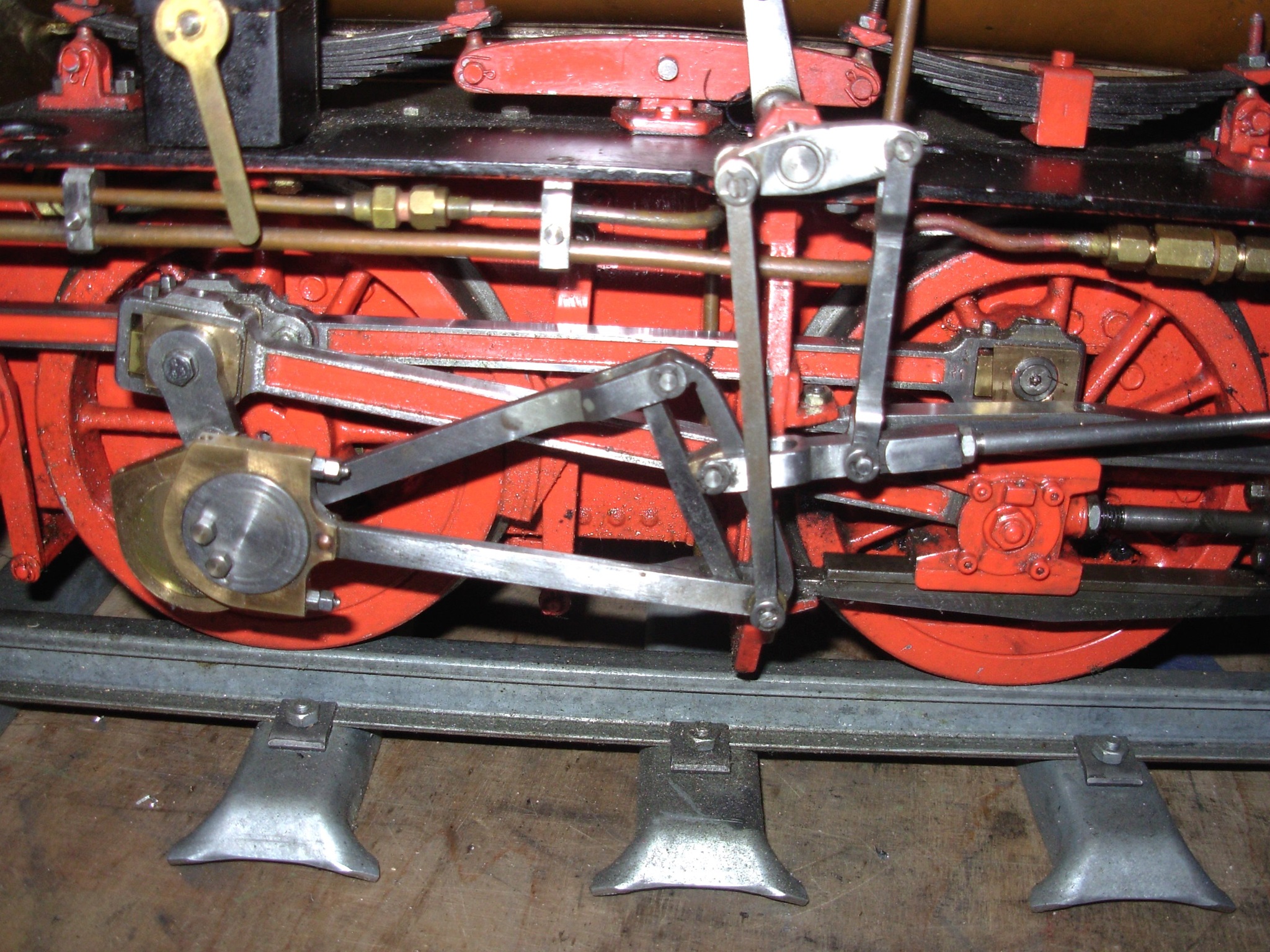

Bild in Lightbox öffnen (open image in lightbox). Die Lok im derzeitigen Baufortschritt.
An der rechten Kesselseite ist das Kessel-Rückschlag-und Speiseventil für den Injektor angebracht.

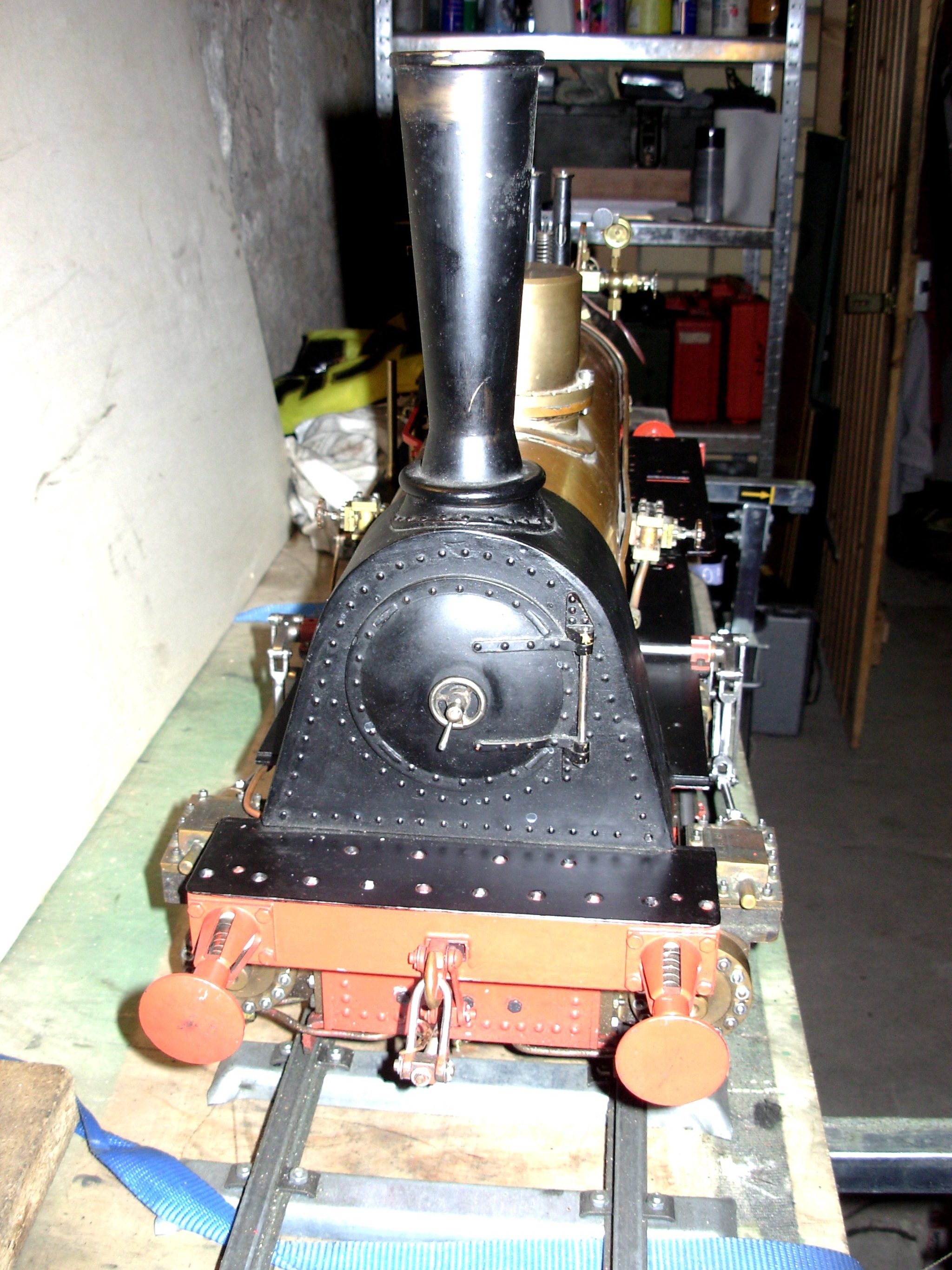

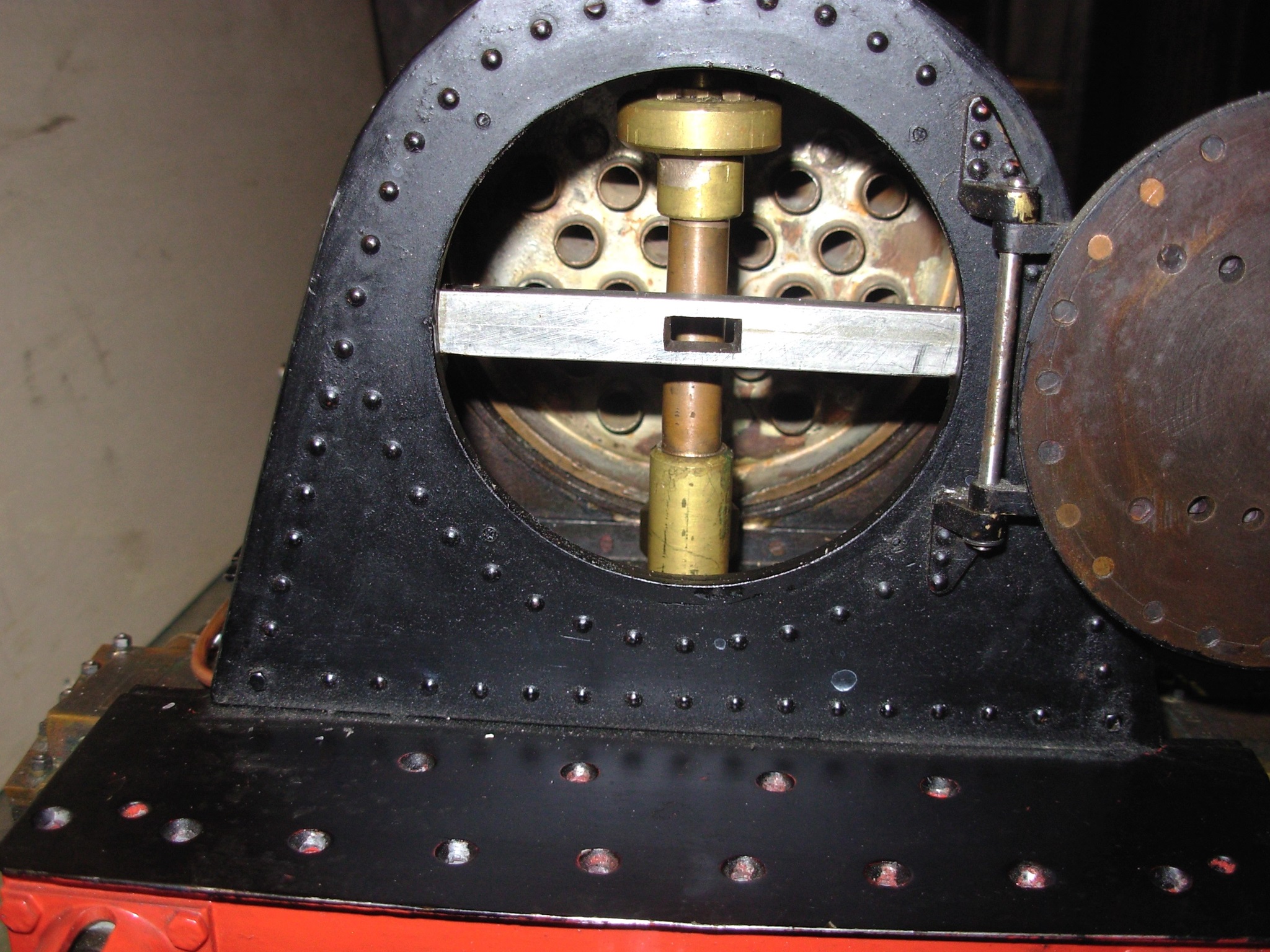

Bild in Lightbox öffnen (open image in lightbox). Geöffnete Rauchkammertür mit Bläserrohr und aufgesetztem Hilfsbläser.

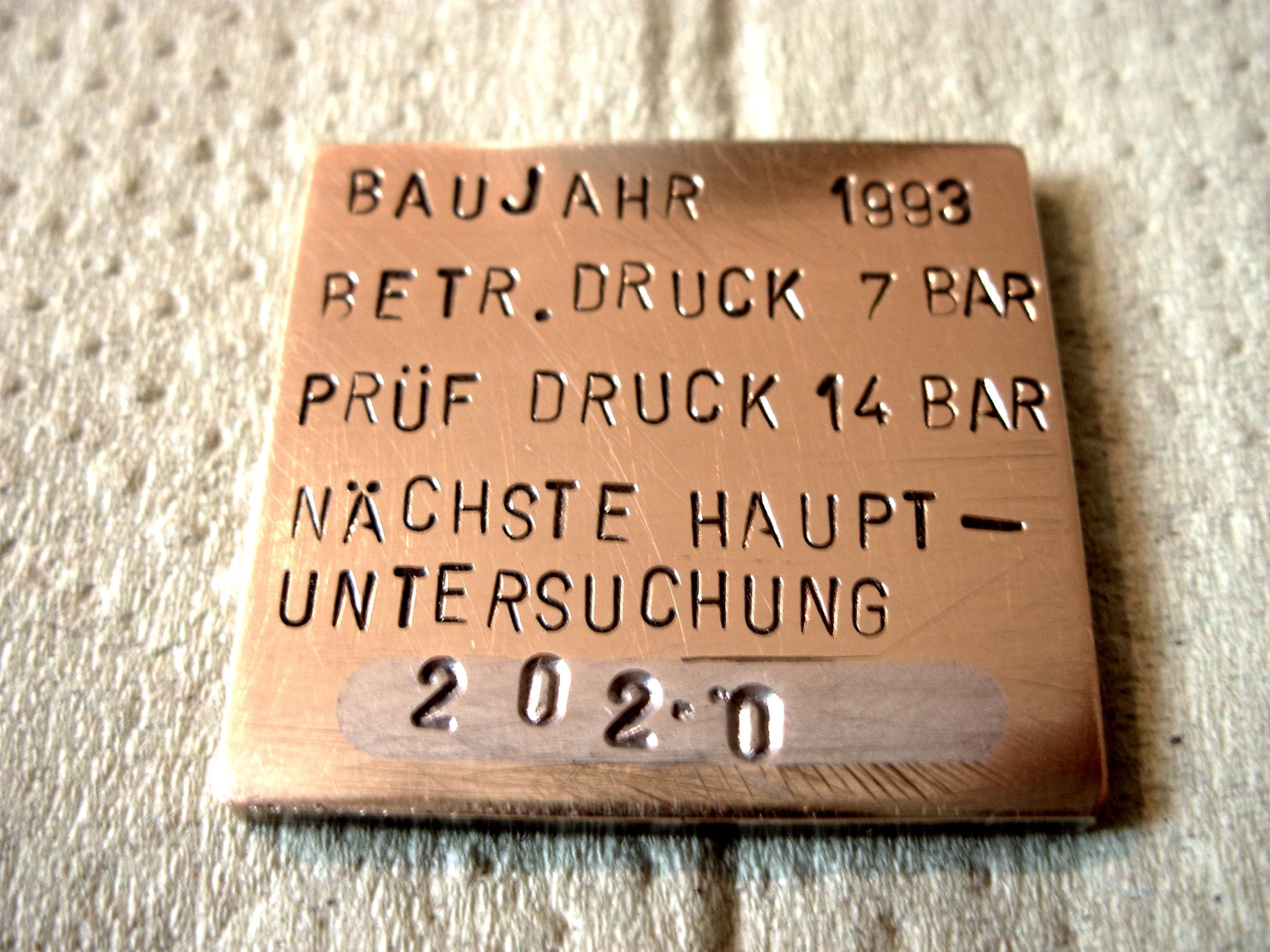

Bild in Lightbox öffnen (open image in lightbox). Das ist das Kesselschild für meine T3.
Dies wird an der Stehkesselrückwand angebracht.
Das Feld für die nächste Hauptuntersuchung ist mit Lötzinn ausgelegt. Nach der Untersuchung wird das Zinn wieder verschmolzen und das neue Untersuchungsdatum wird eingeschlagen.

Im Laufe der Jahre wurde immer mal wieder etwas an de Lok weiter gearbeitet.

Es ist aber immer noch eine Baustelle.
