Compact Rotary Broach

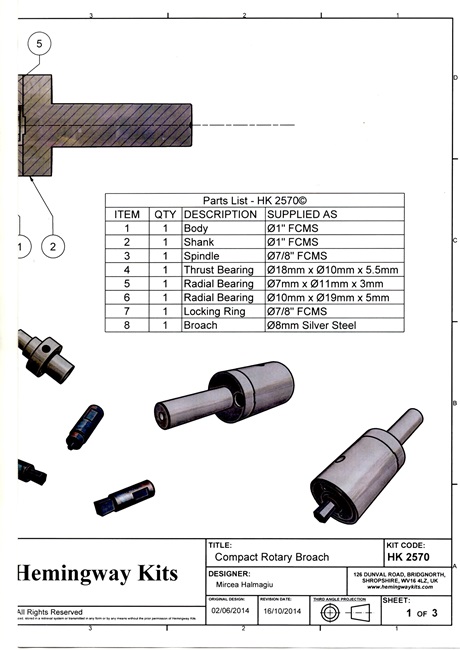

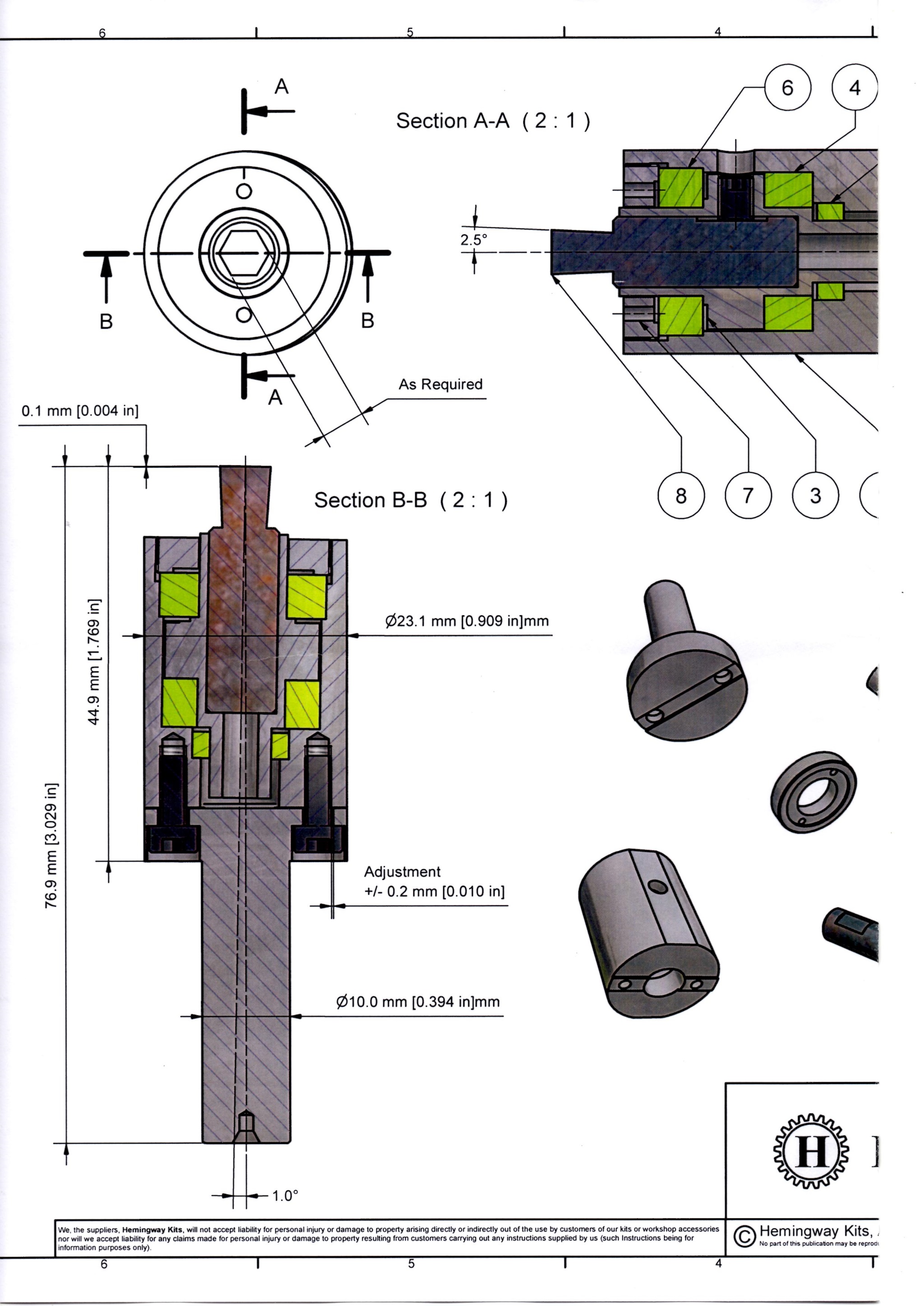

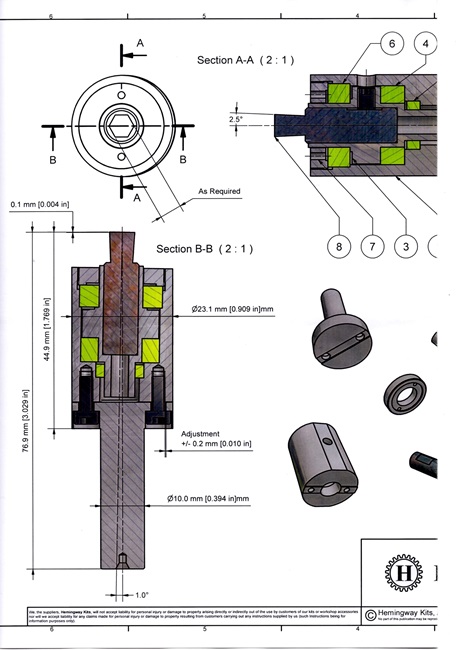

Von Hemingway Kits gibt es ein Materialsatz incl. Fertigungszeichnungen für dieses Gerät.

Damit ist es möglich Sechskant und Vierkant- Aufnahmen in Bohrungen einzubringen.

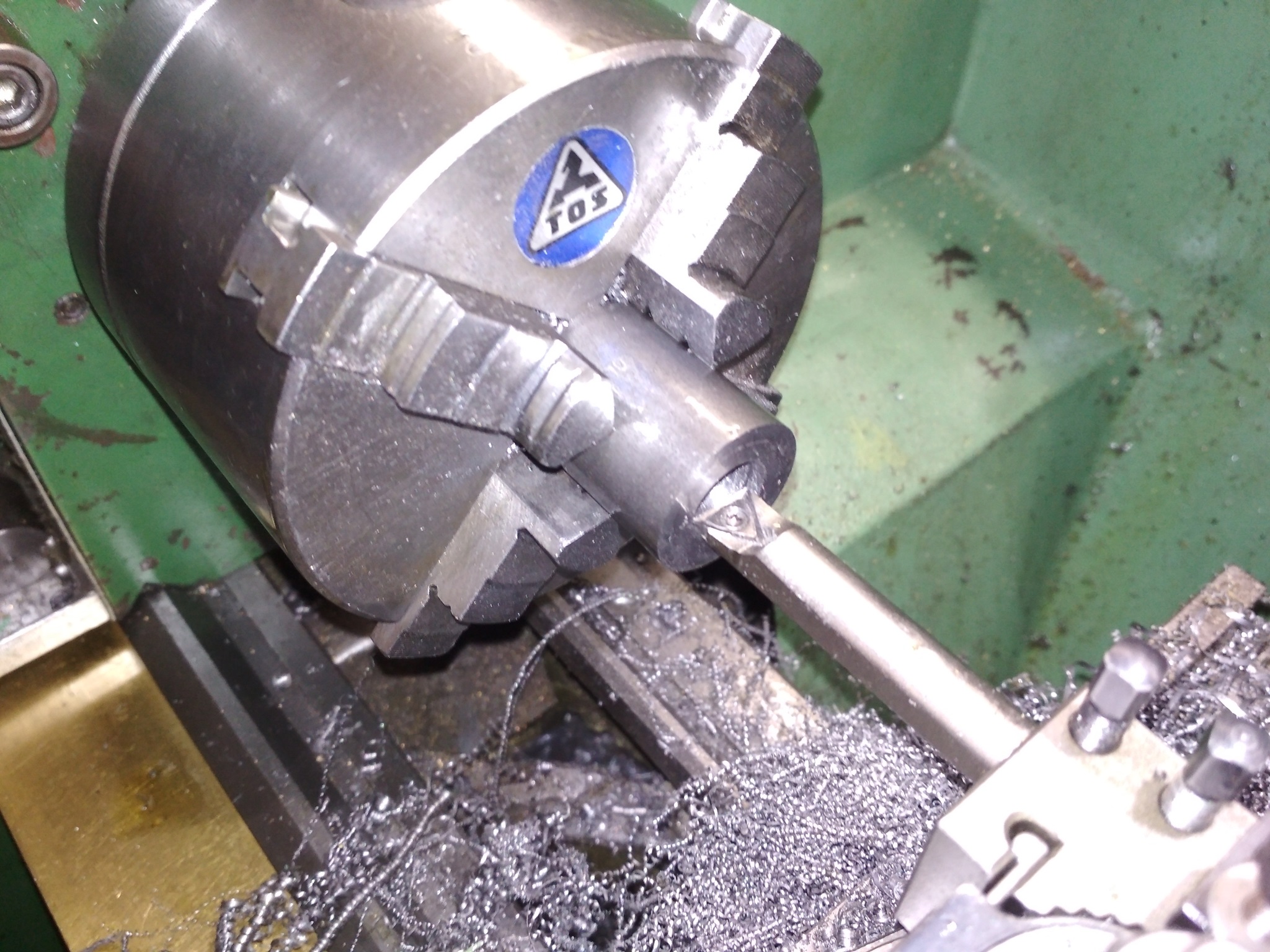

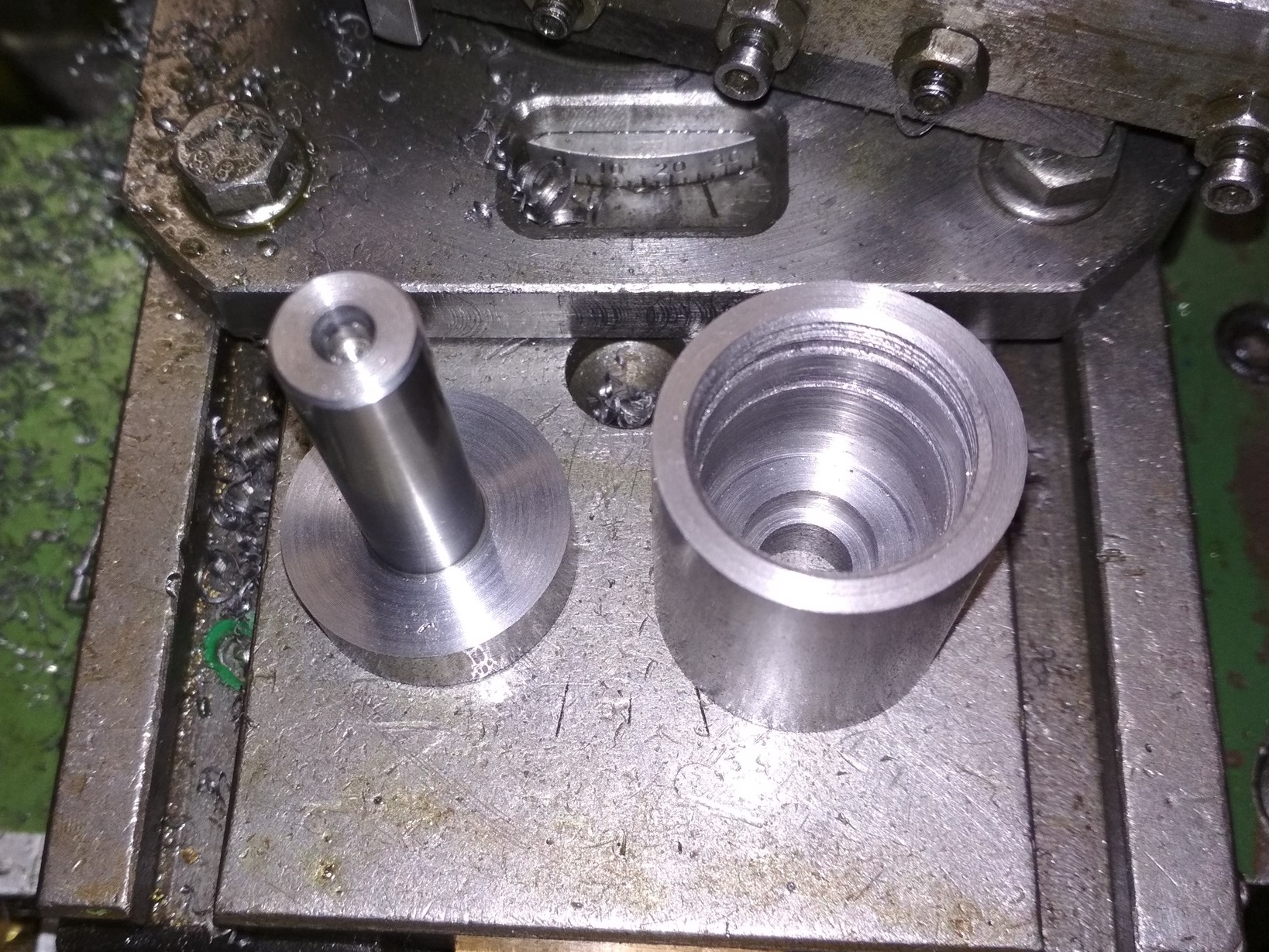

Bild in Lightbox öffnen (open image in lightbox). Beim Fertigen des Aufnahmekörpers.
Bild in Lightbox öffnen (open image in lightbox). Die Passung für für das große Kugellager wird hergestellt.

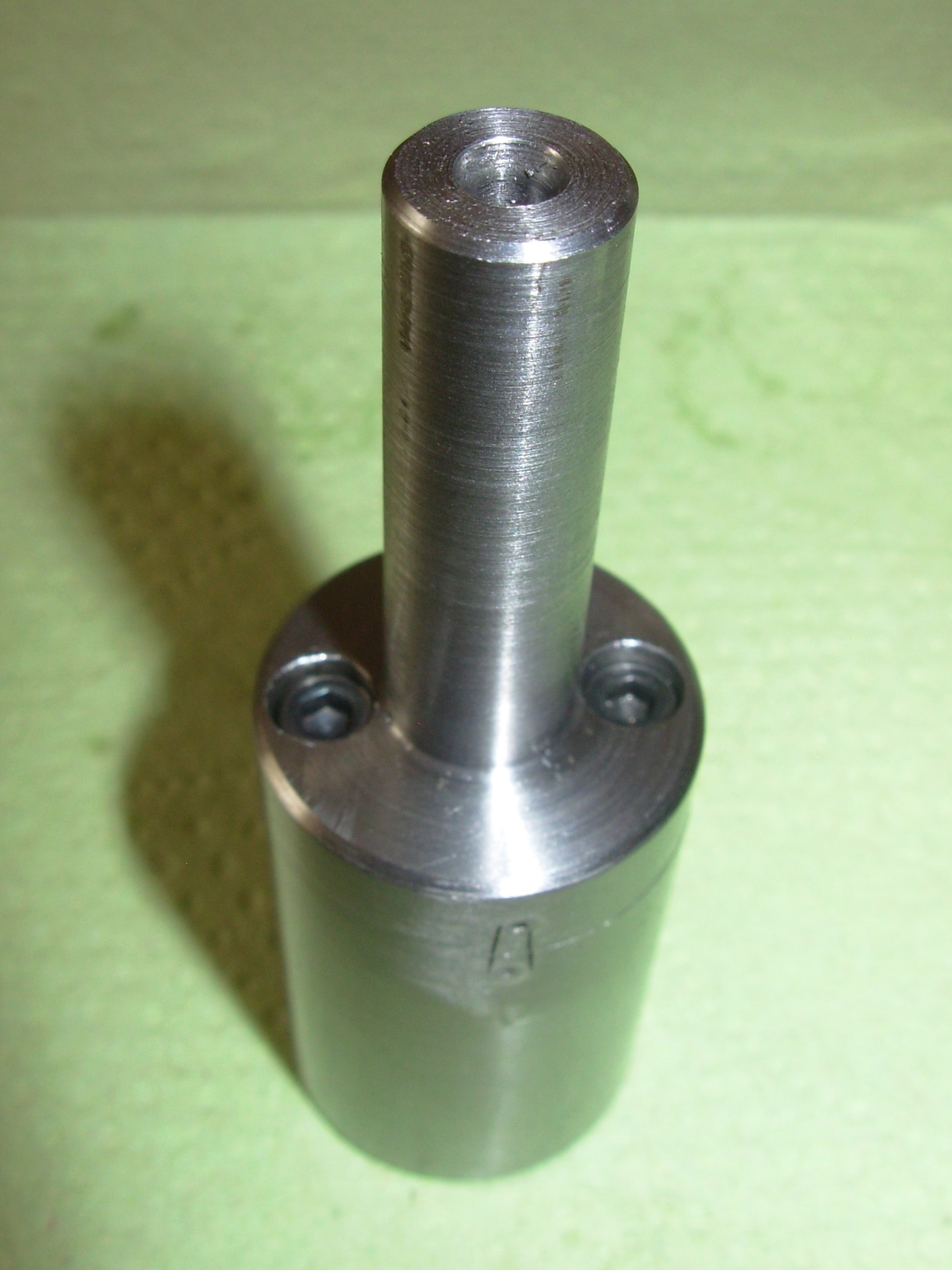

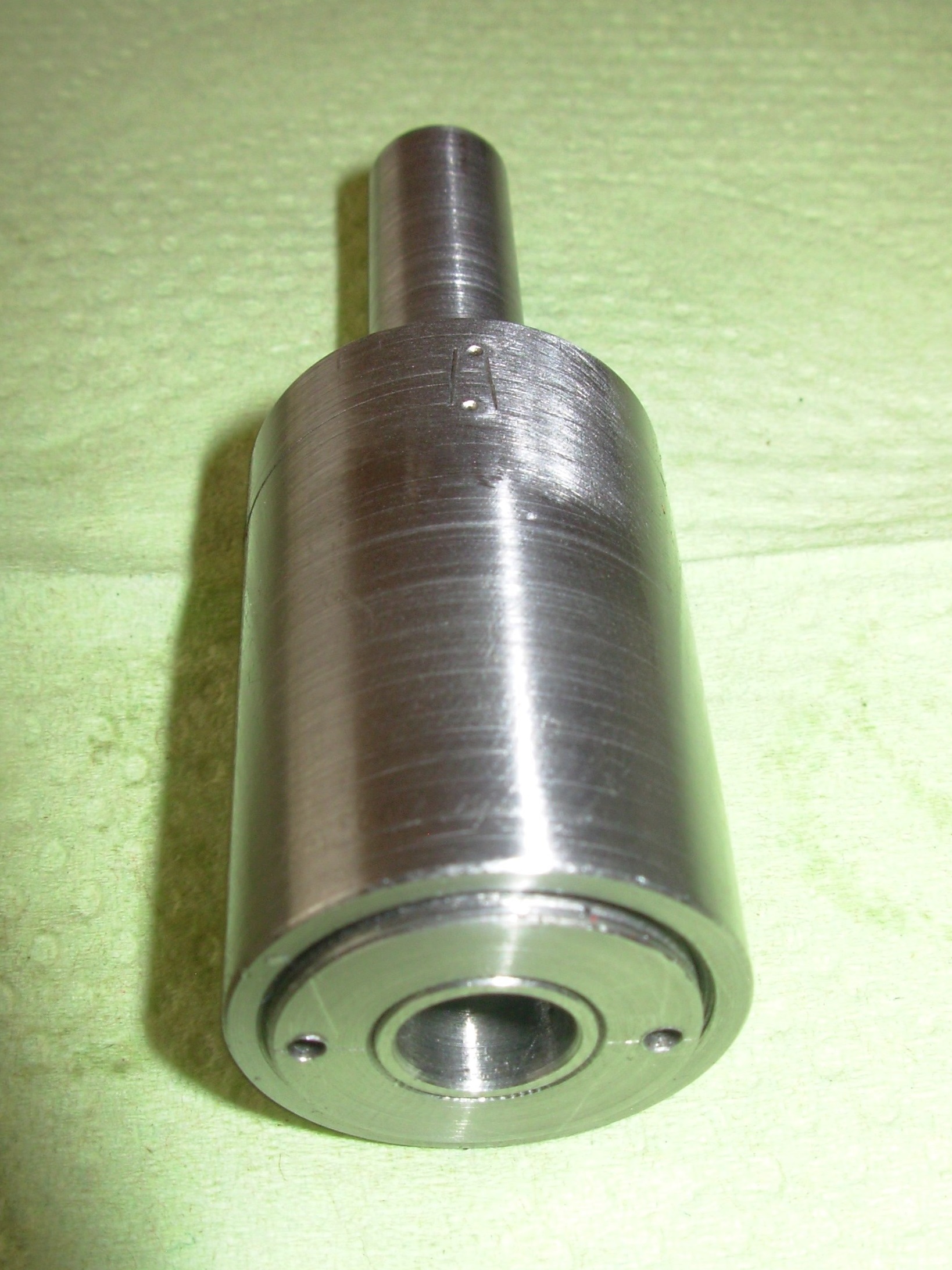

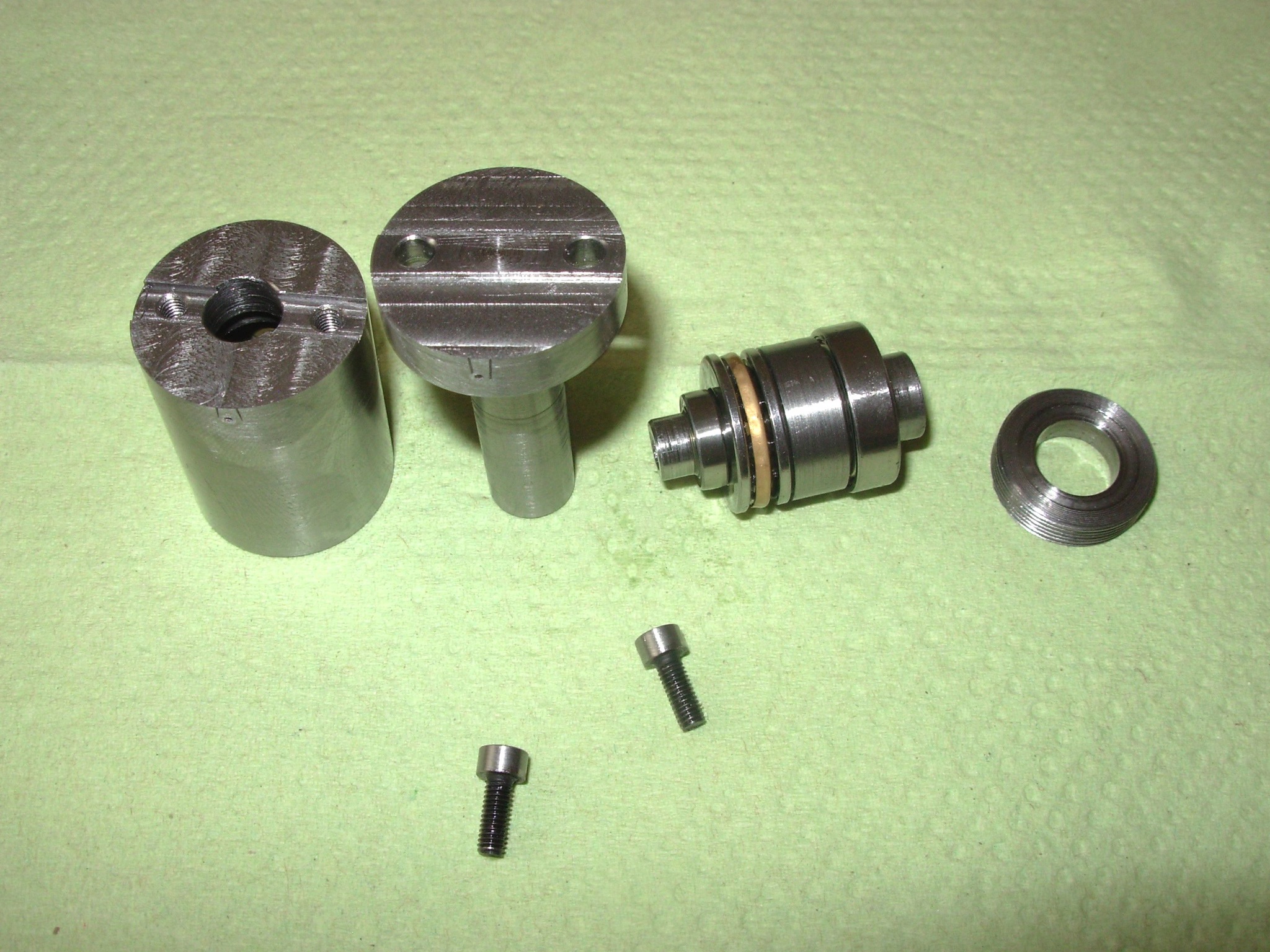

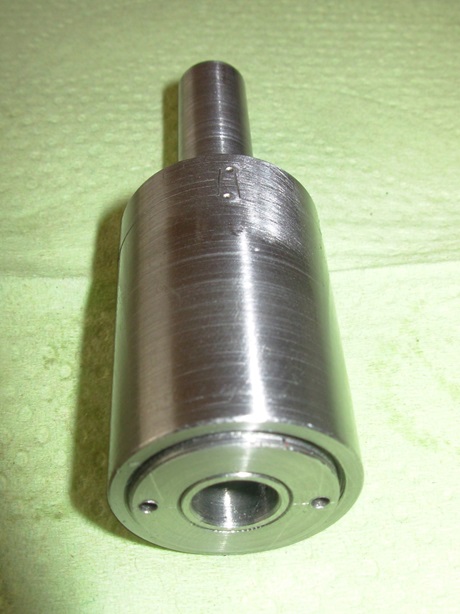

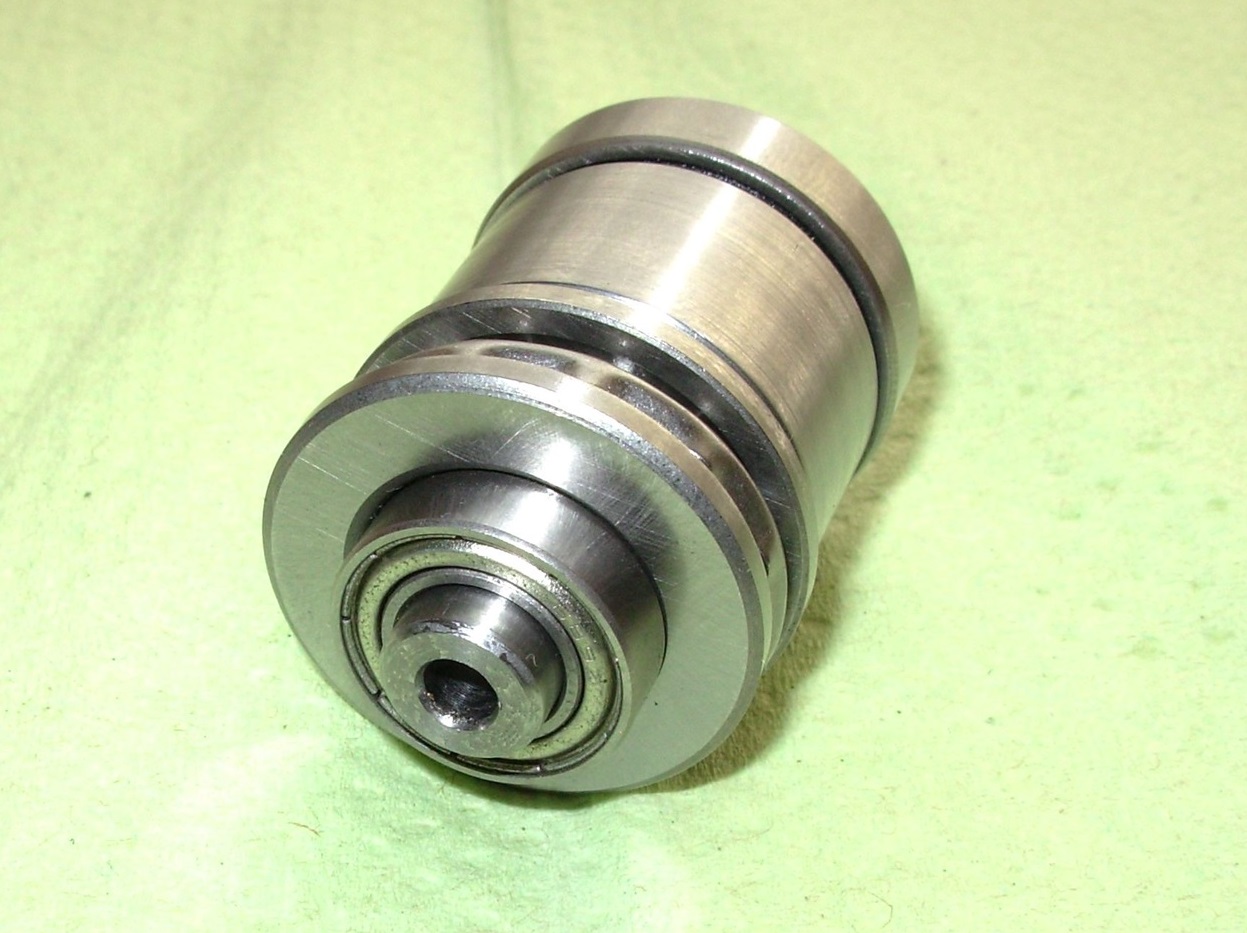

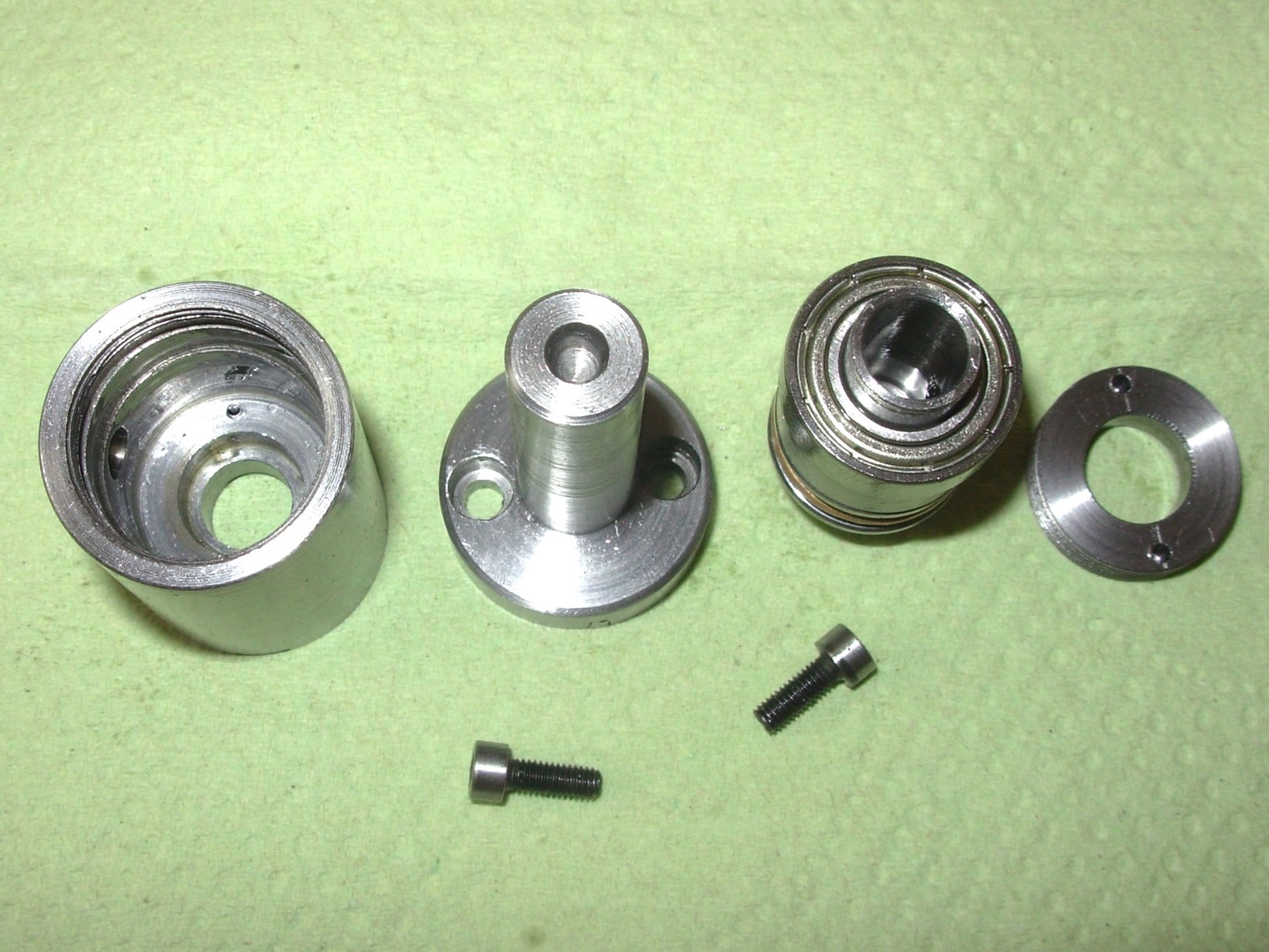

Bild in Lightbox öffnen (open image in lightbox). Aufnahme und Gehäuse sind soweit fertig.

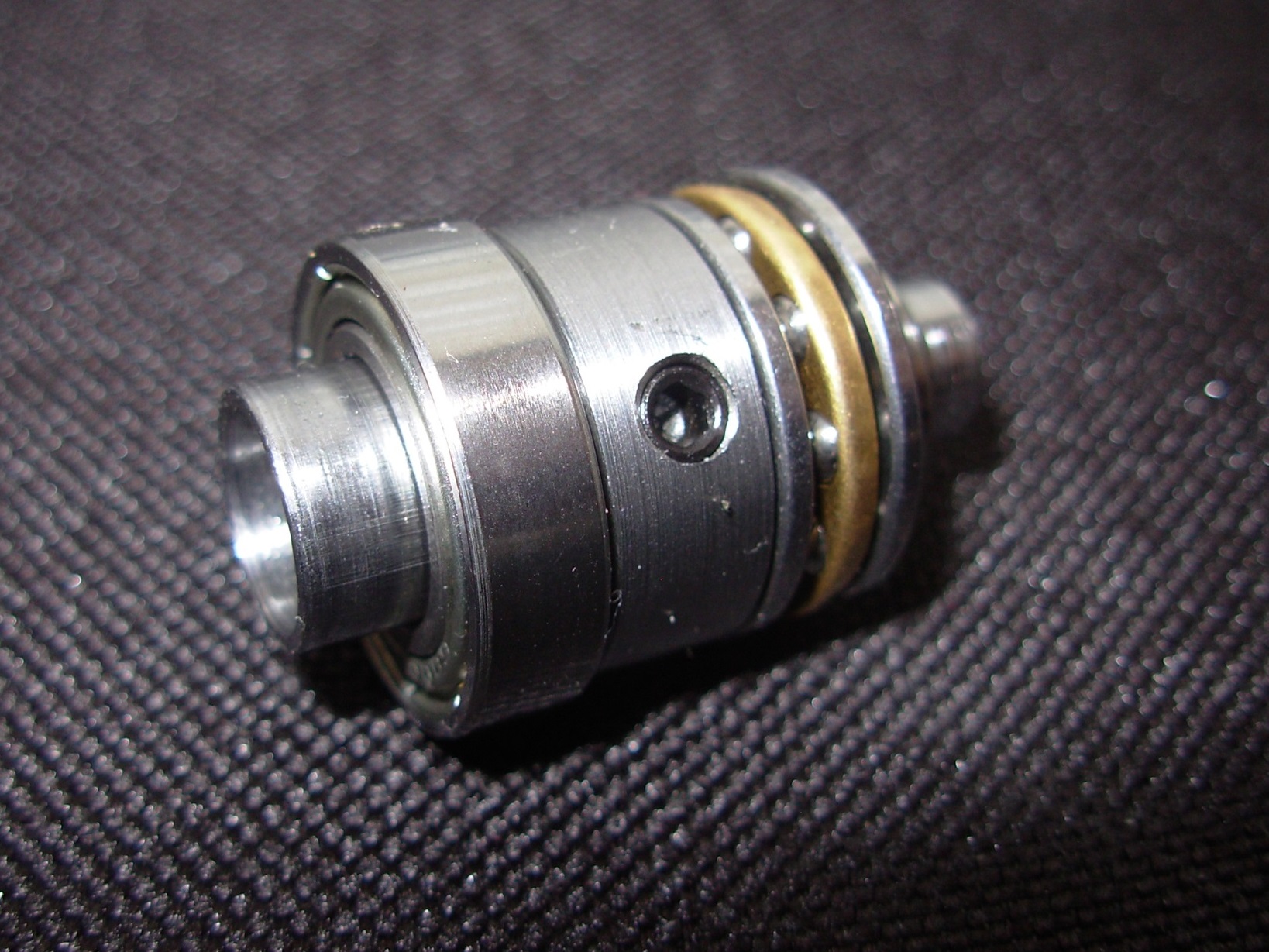

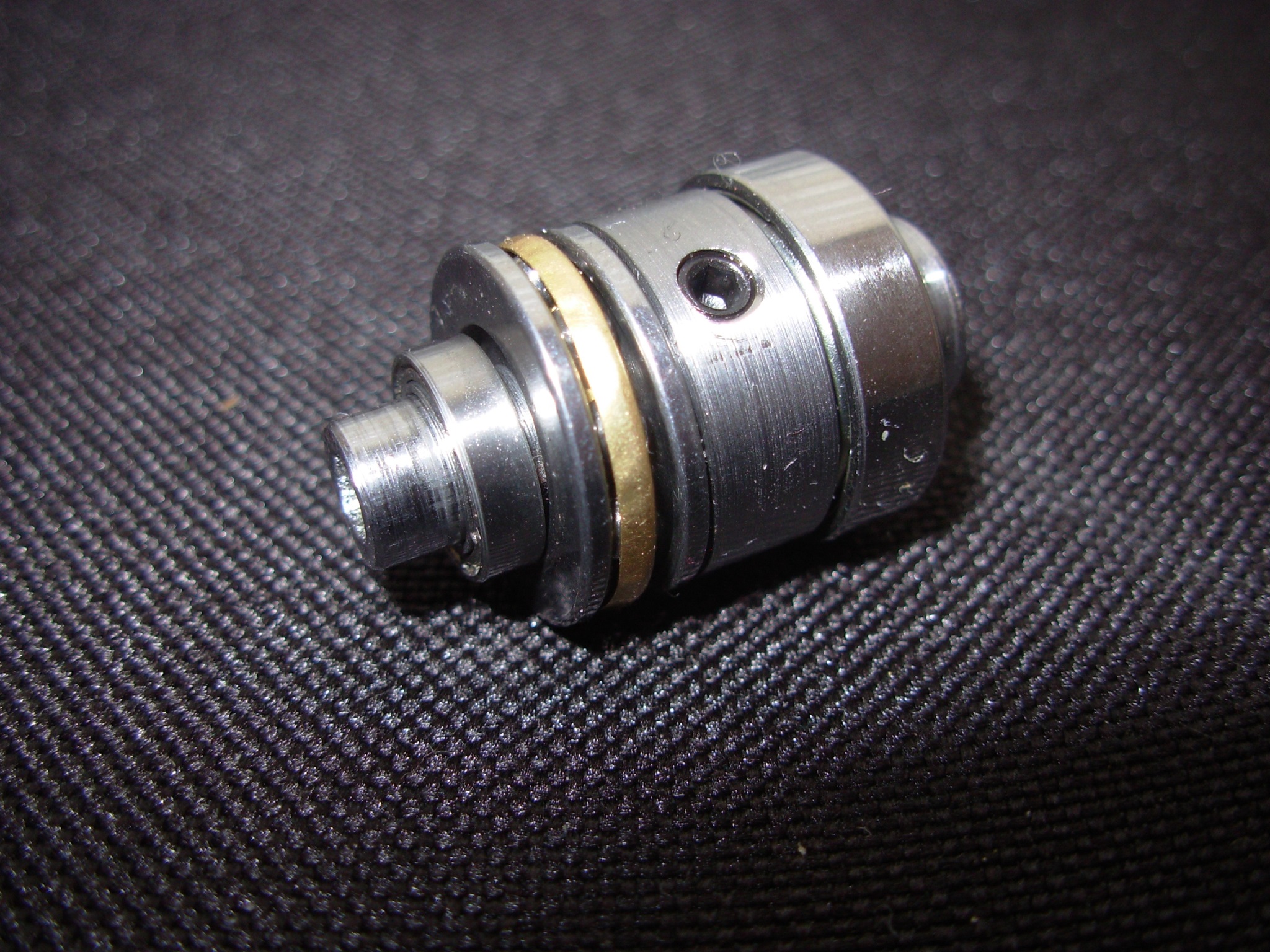

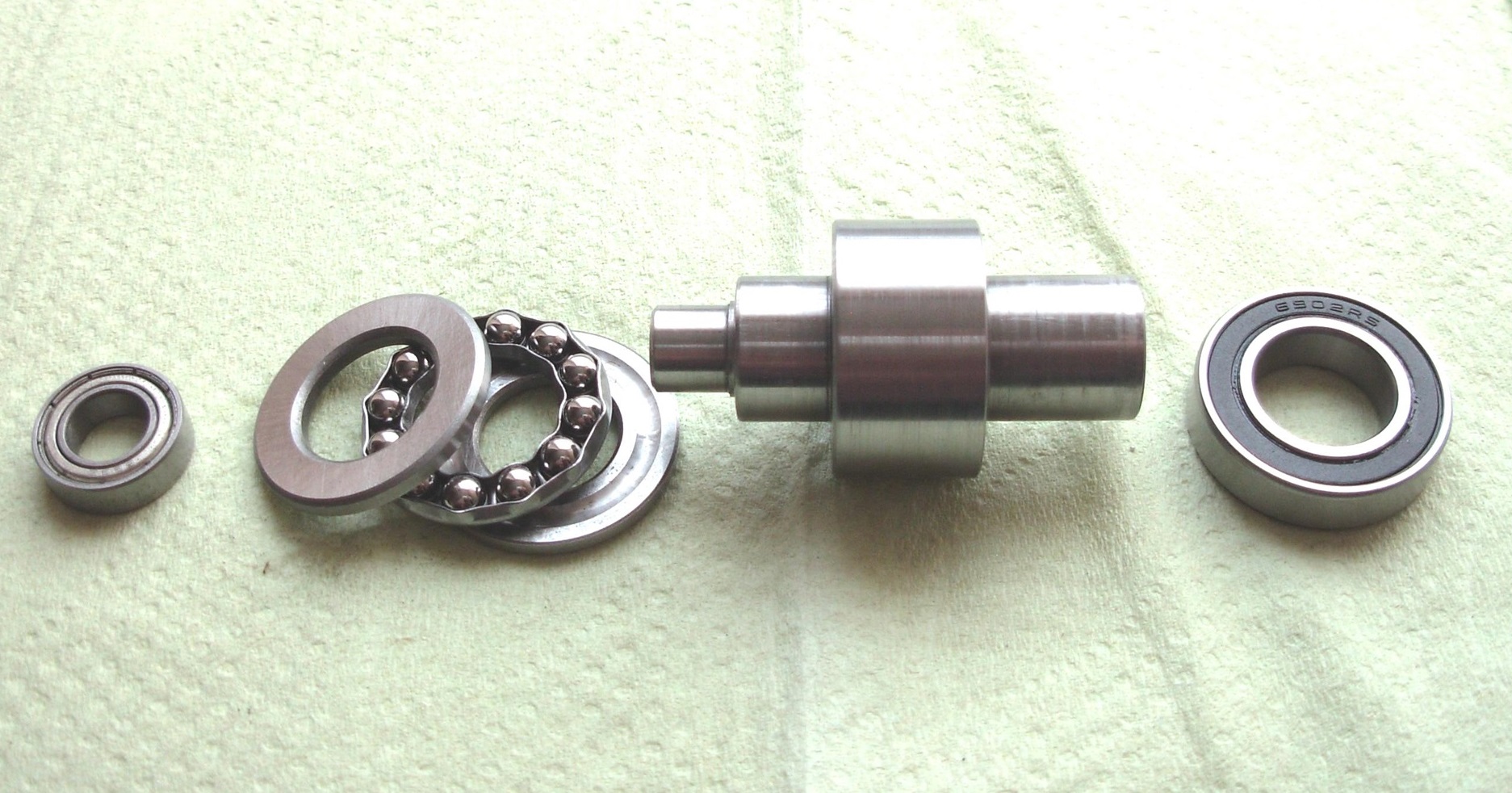

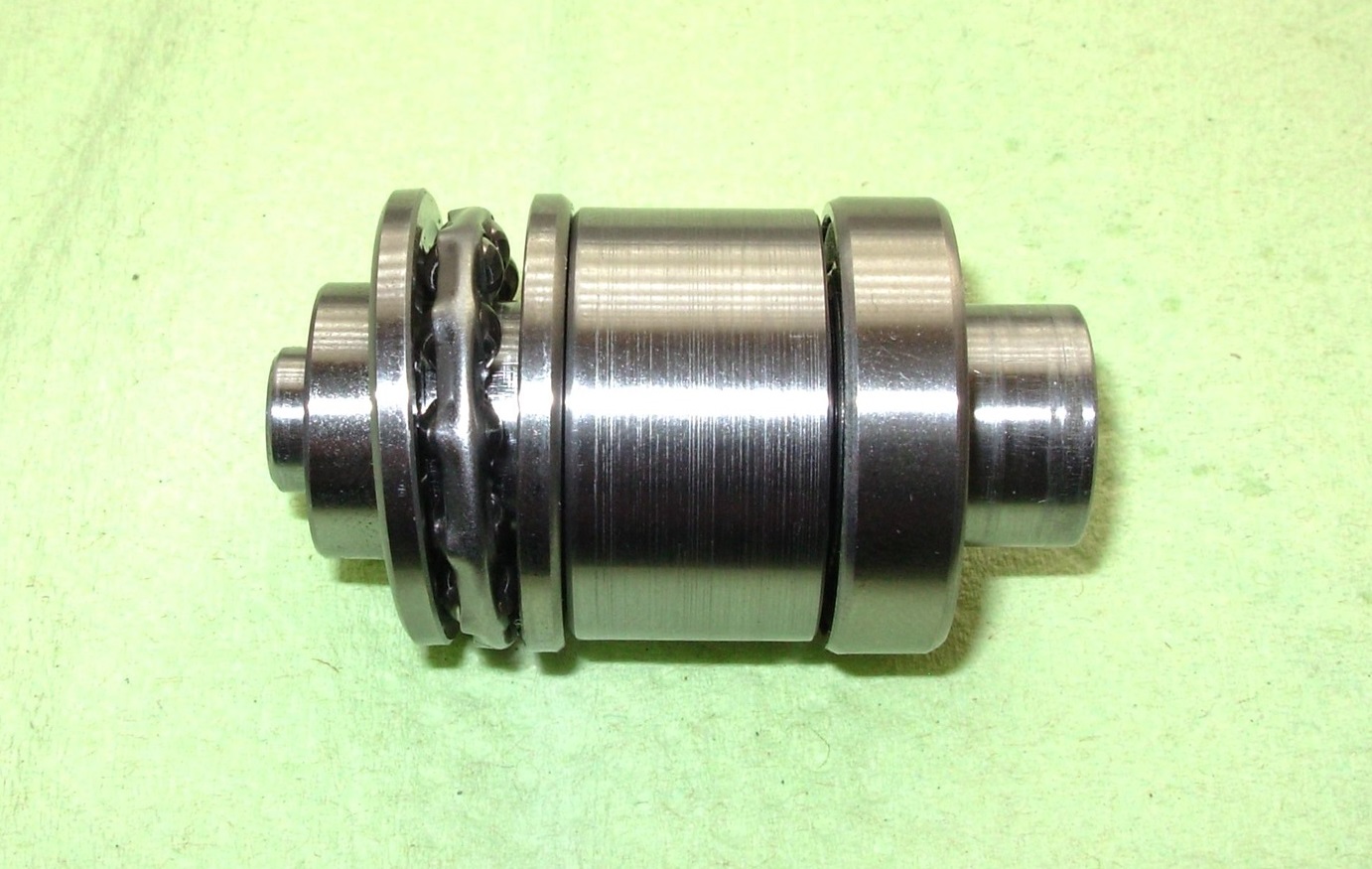

Bild in Lightbox öffnen (open image in lightbox). Das ist das Innenleben des Gerätes.
Aufnahme für den Druckstempel- großes Kugellager- Drucklager und kleines Kugellager.

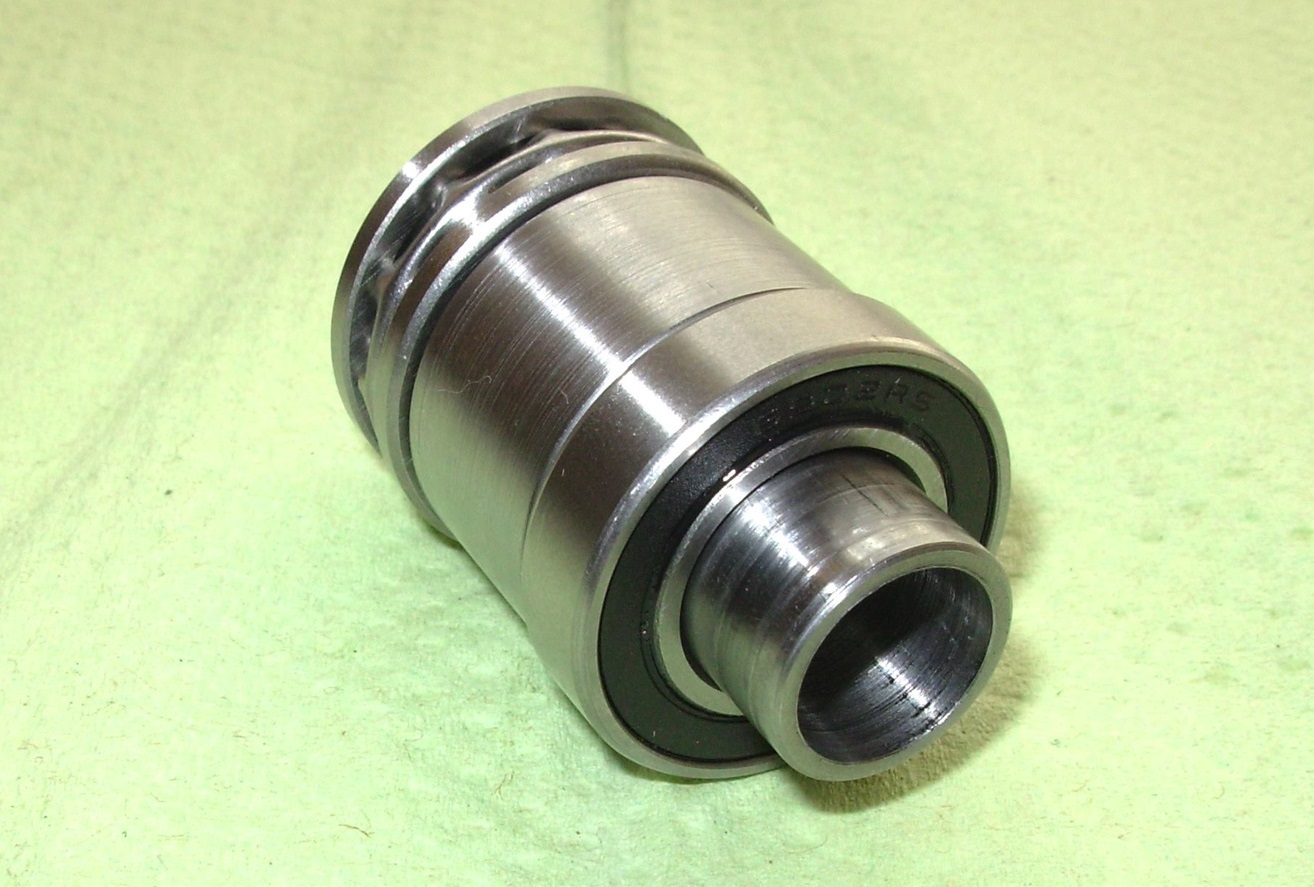

Bild in Lightbox öffnen (open image in lightbox). Das Ganze noch mal von der anderen Seite.

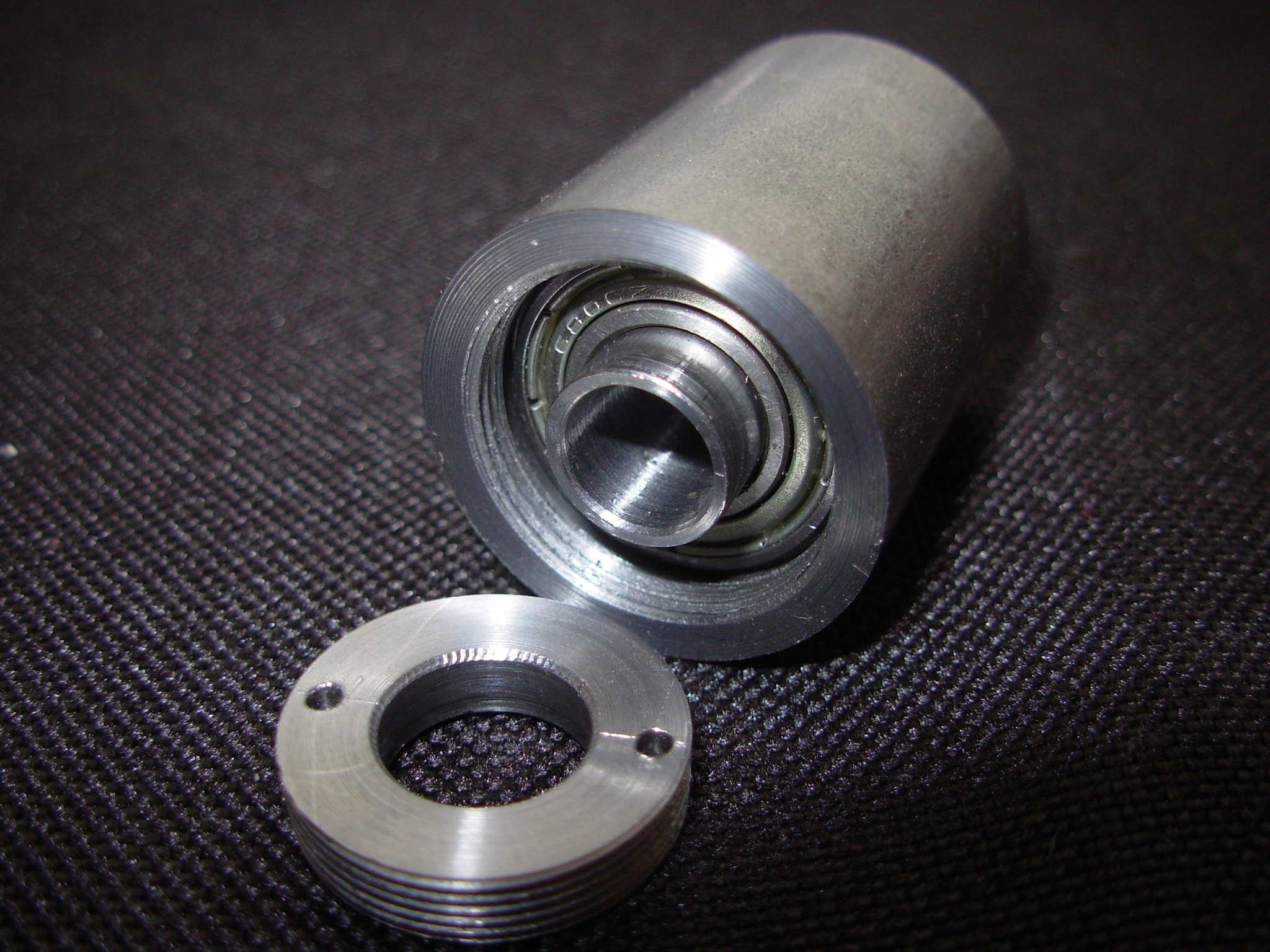

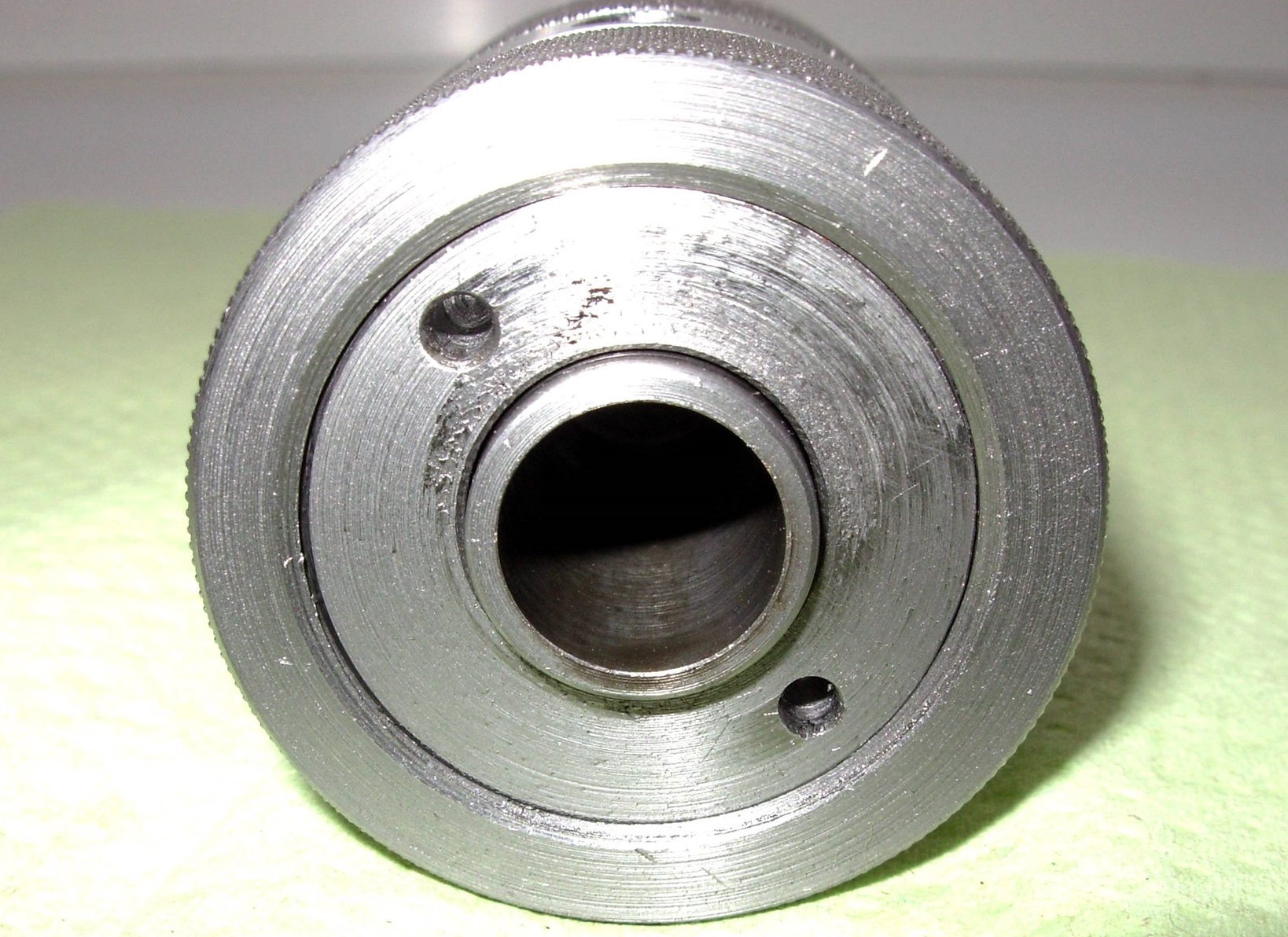

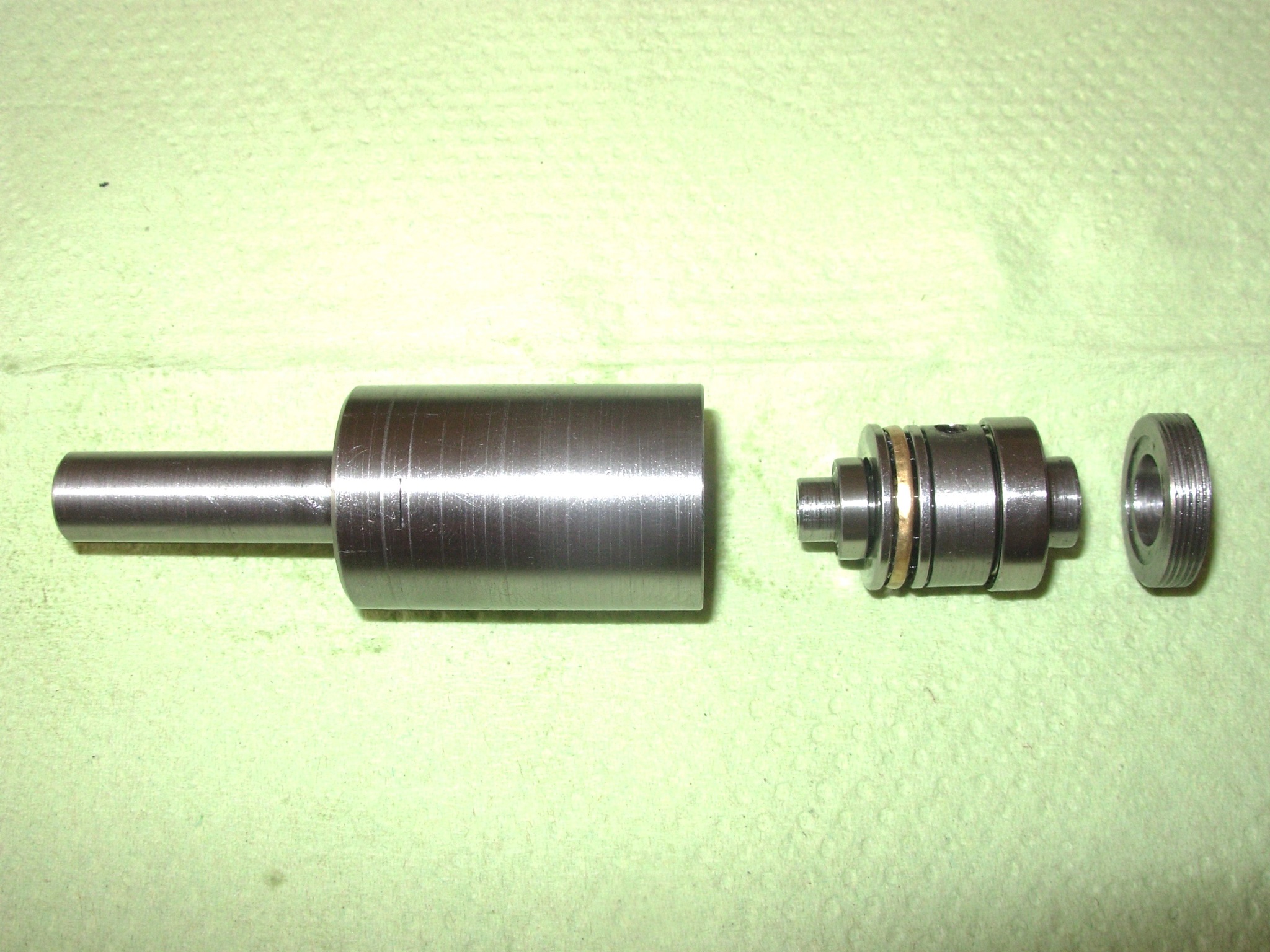

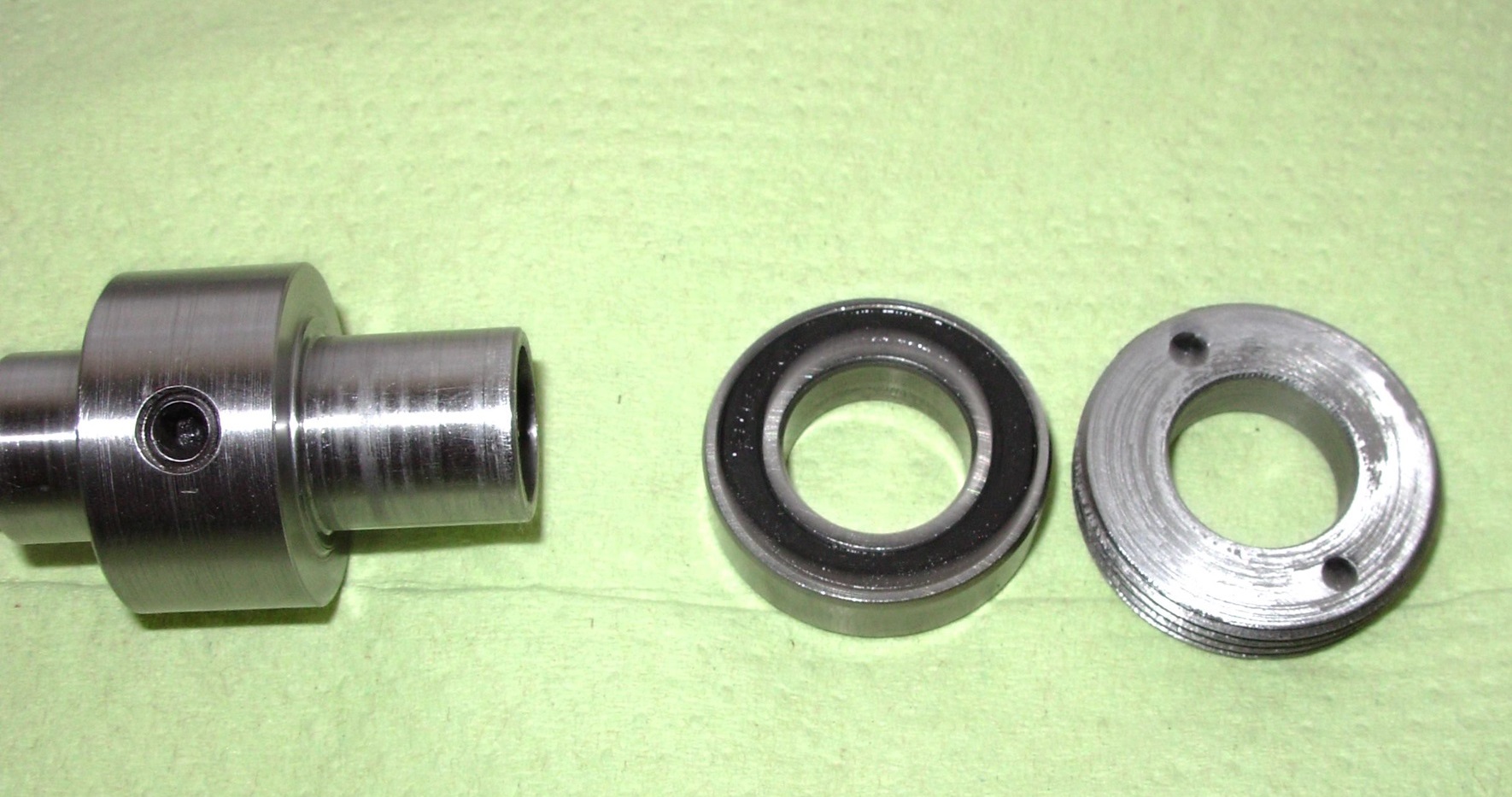

Bild in Lightbox öffnen (open image in lightbox). Im Gehäuse eingebaut, davor die Abschlussschraube.

Jetzt fehlen nur noch die entsprechenden Stempel.



26.06.2018   Heute habe ich den ersten Stempel angefertigt.

Aus Werkzeugstahl 115CrV3 wurde der Stempelrohling vorgefräst.

Im Anschluss wurde das Werkzeug gehärtet und angelassen und auf der Universal-Schleifmaschine fertig geschliffen.

Den ersten Vierkant habe ich schon mal angefertigt. Es ist ein Schlüssel für die Befestigungsschrauben an meinem Multifix Stahlhalter.

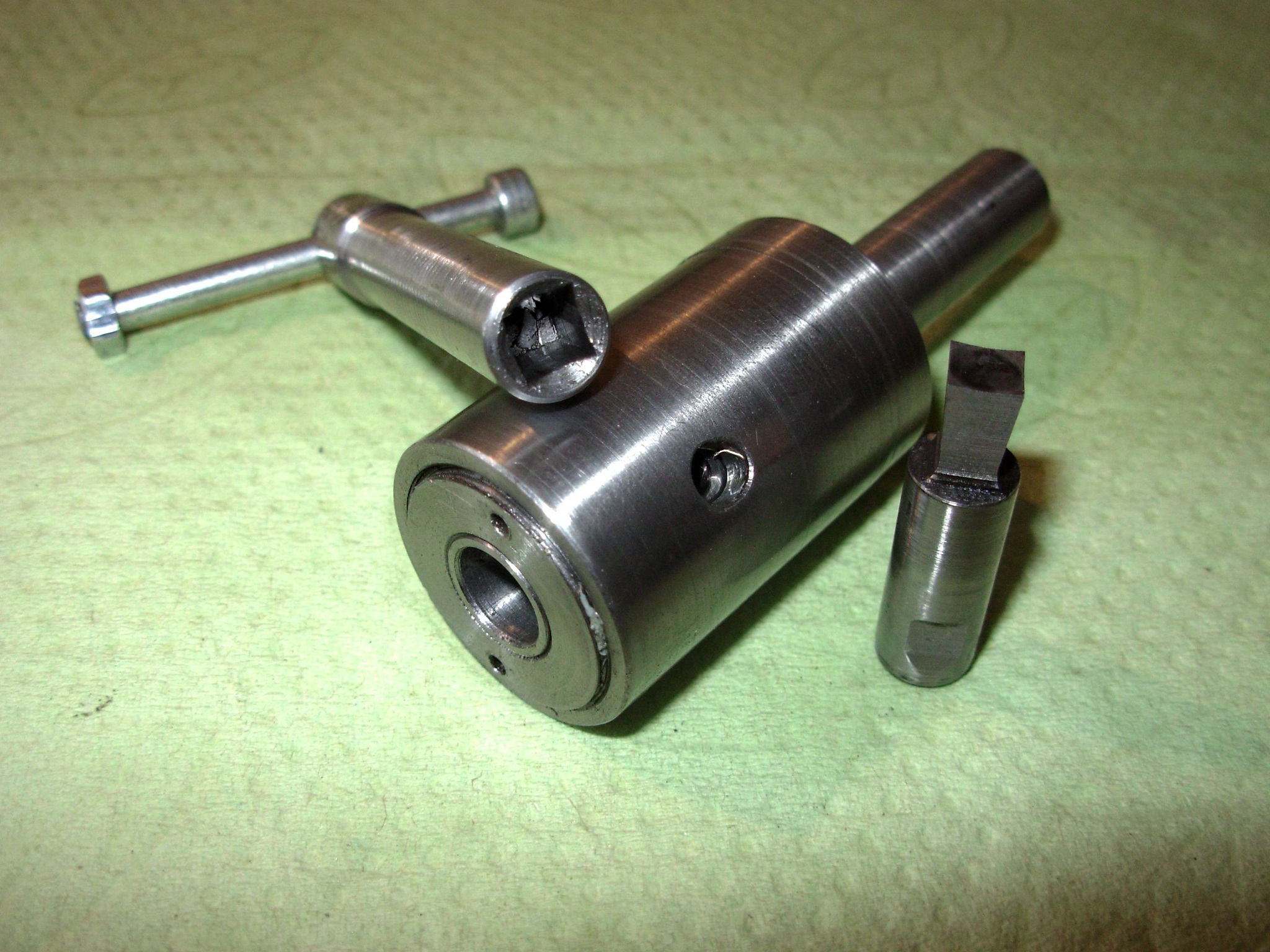

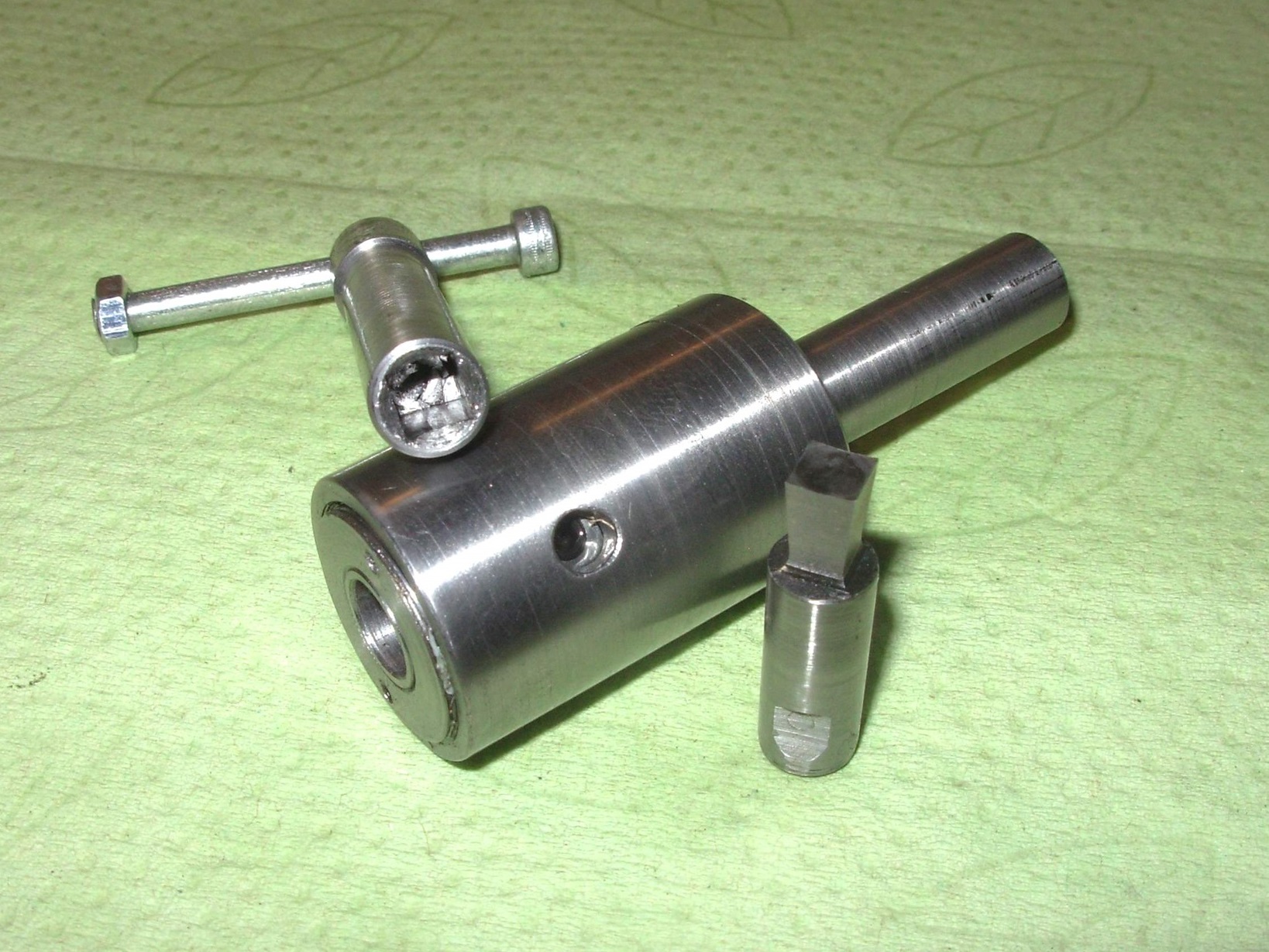

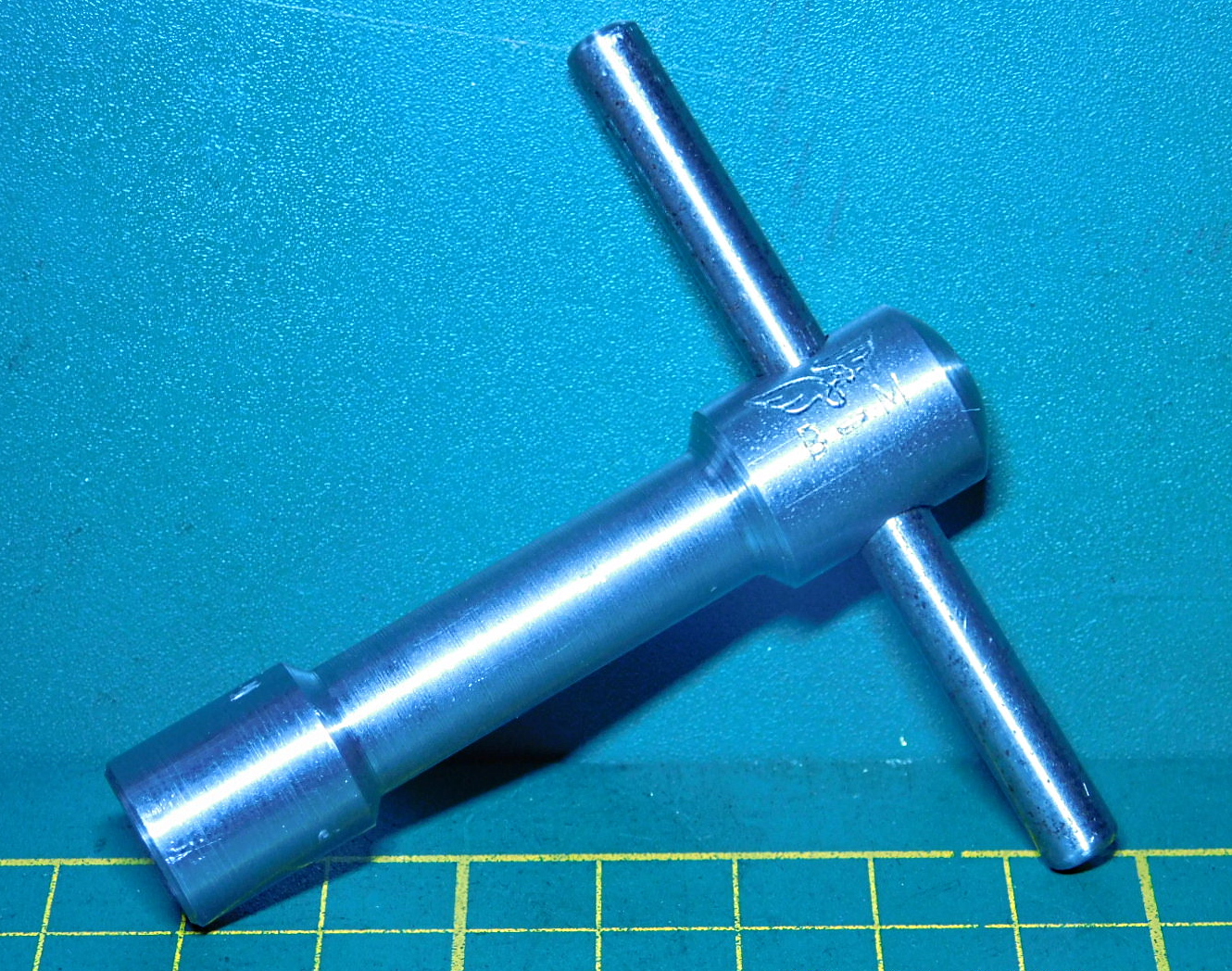

Bild in Lightbox öffnen (open image in lightbox). 5 mm Vierkantstempel und das fertige Werkstück, ein Vierkantschlüssel aus C45 (1.0503) Stahl.

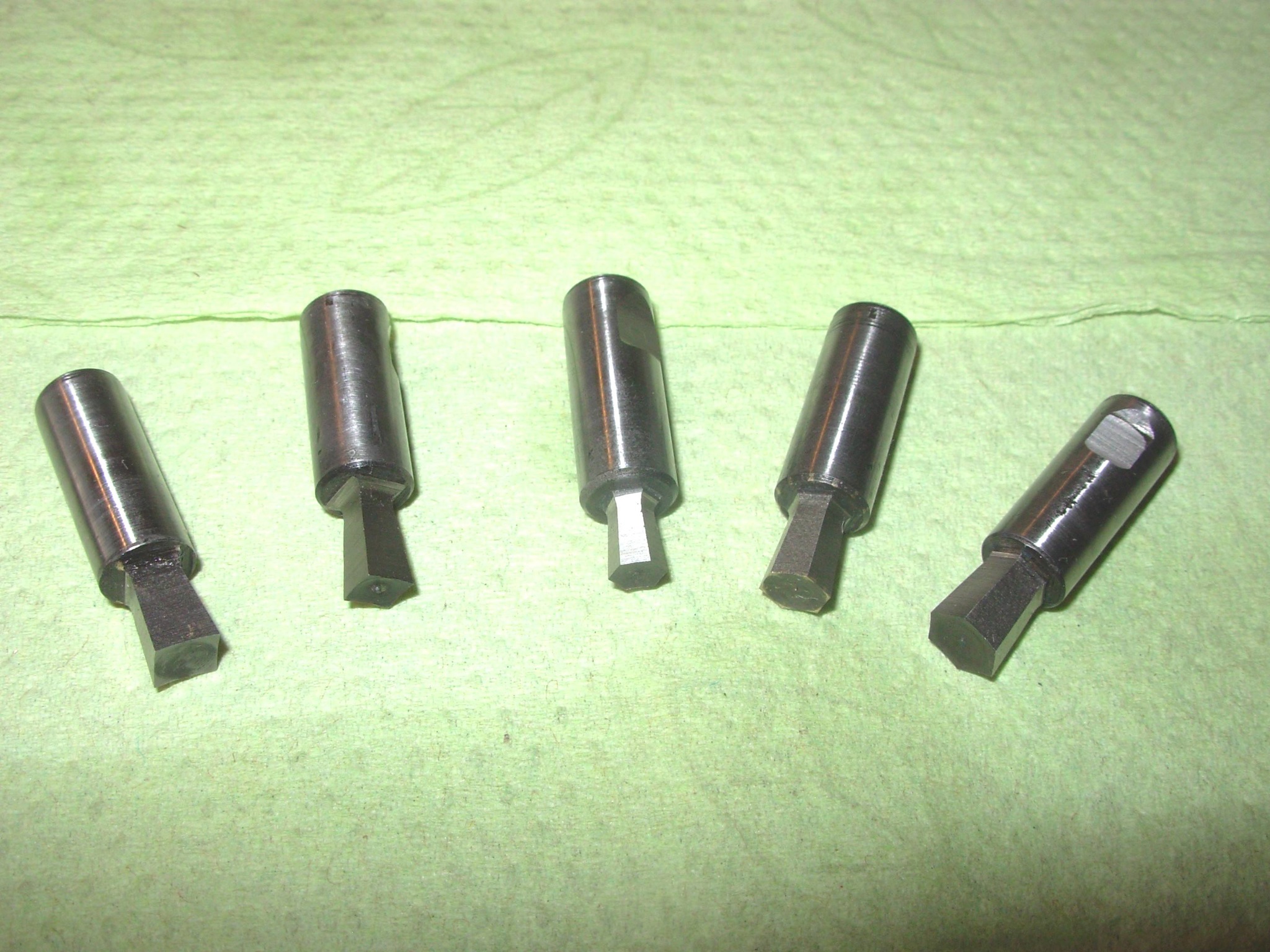

Bild in Lightbox öffnen (open image in lightbox). Es sind noch weitere Räumstempel entstanden.
v.l.n.r. -Vierkant 5mm; 4mm; -Sechskant 4mm; 5mm; 6mm;

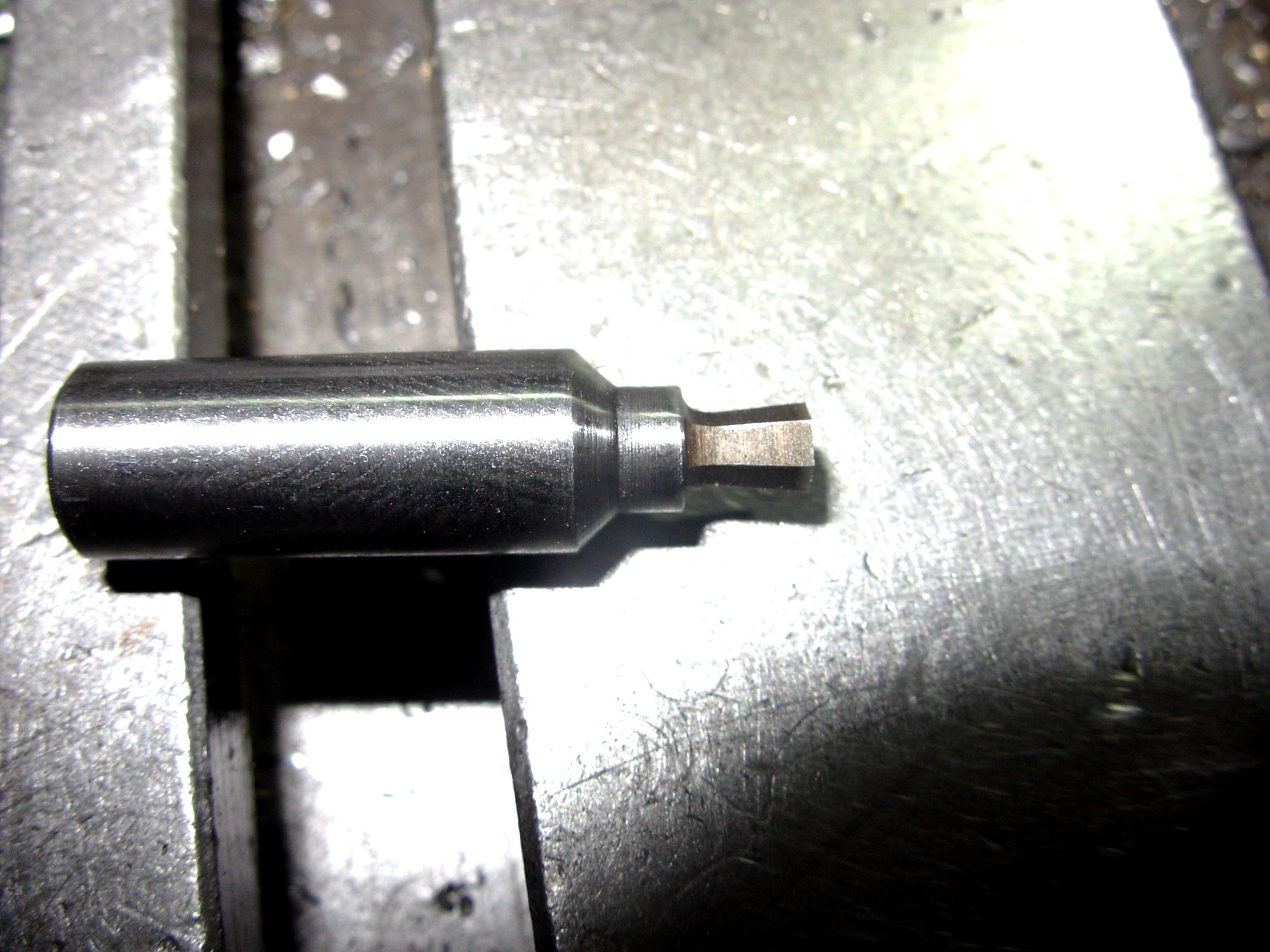

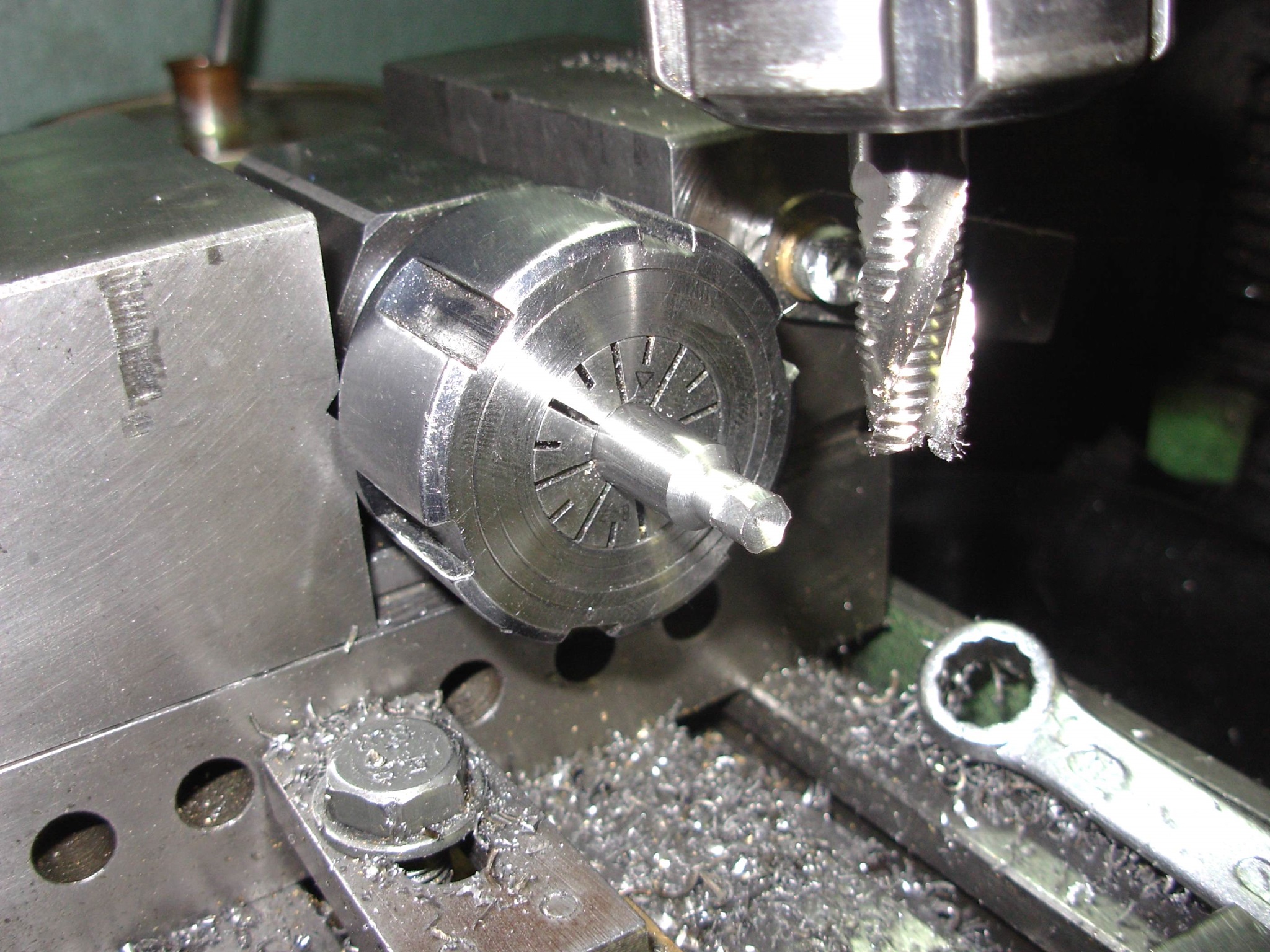

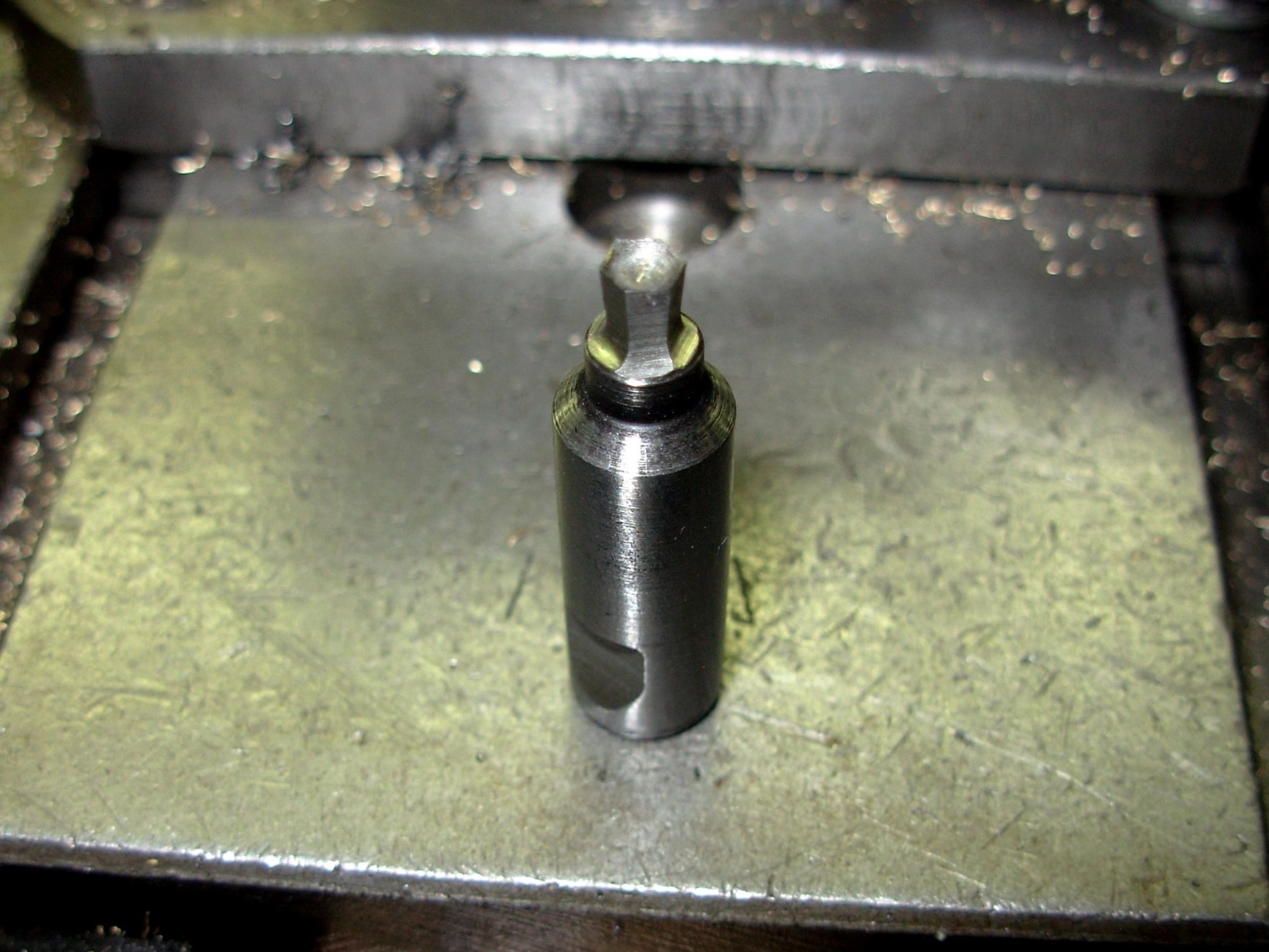

Bild in Lightbox öffnen (open image in lightbox). Vorfräsen eines Stempelrohlinges, hier für einen 3mm Räumstempel.
Bild in Lightbox öffnen (open image in lightbox). Nach dem Fräsen wurde der Rohling vorgeschliffen.

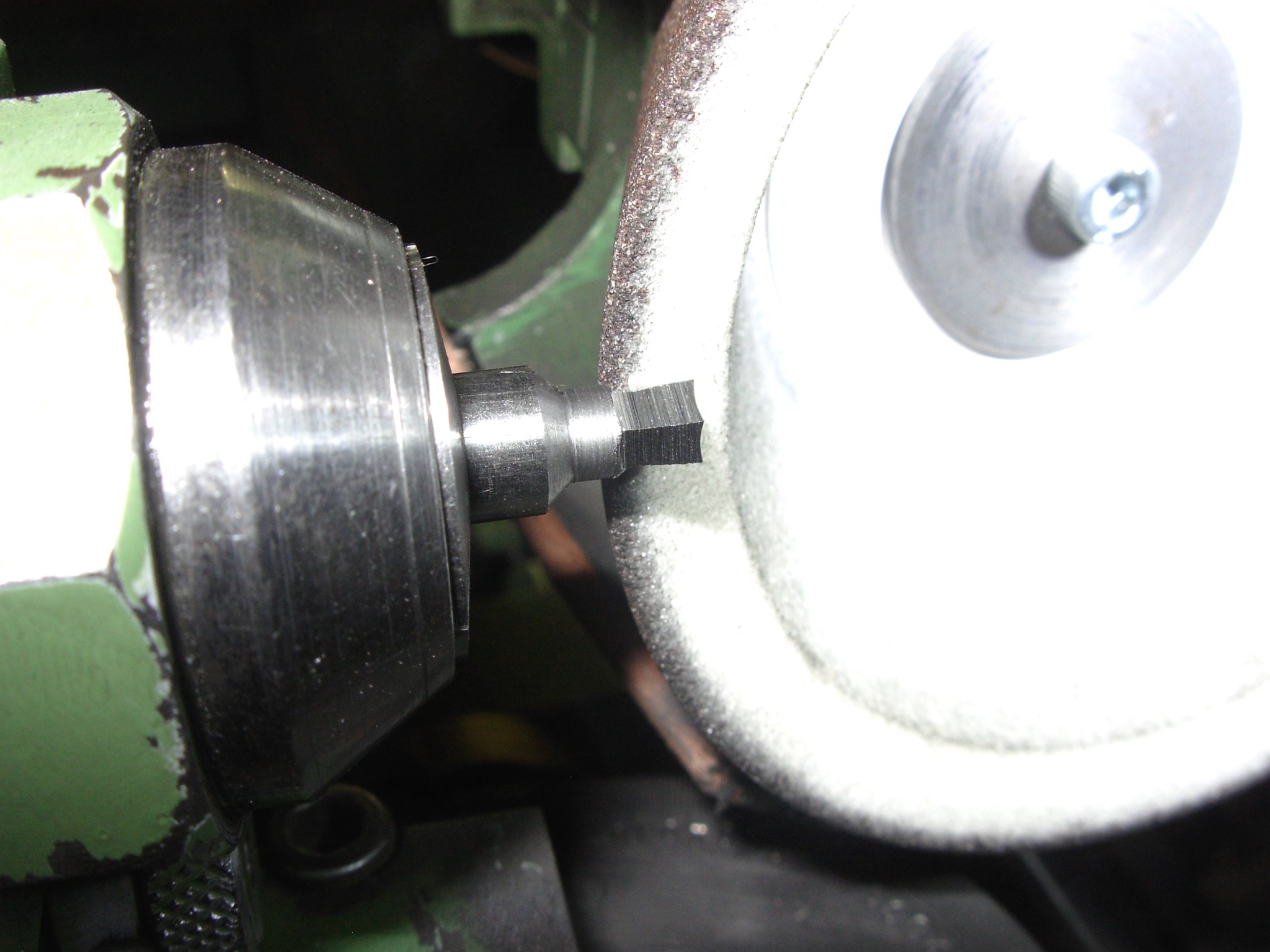

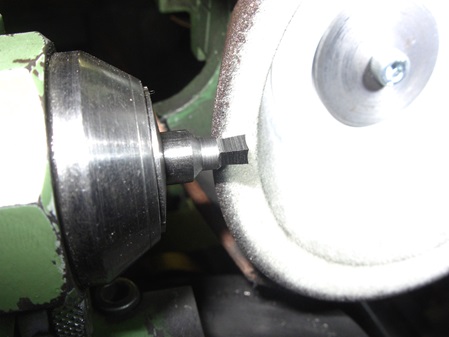

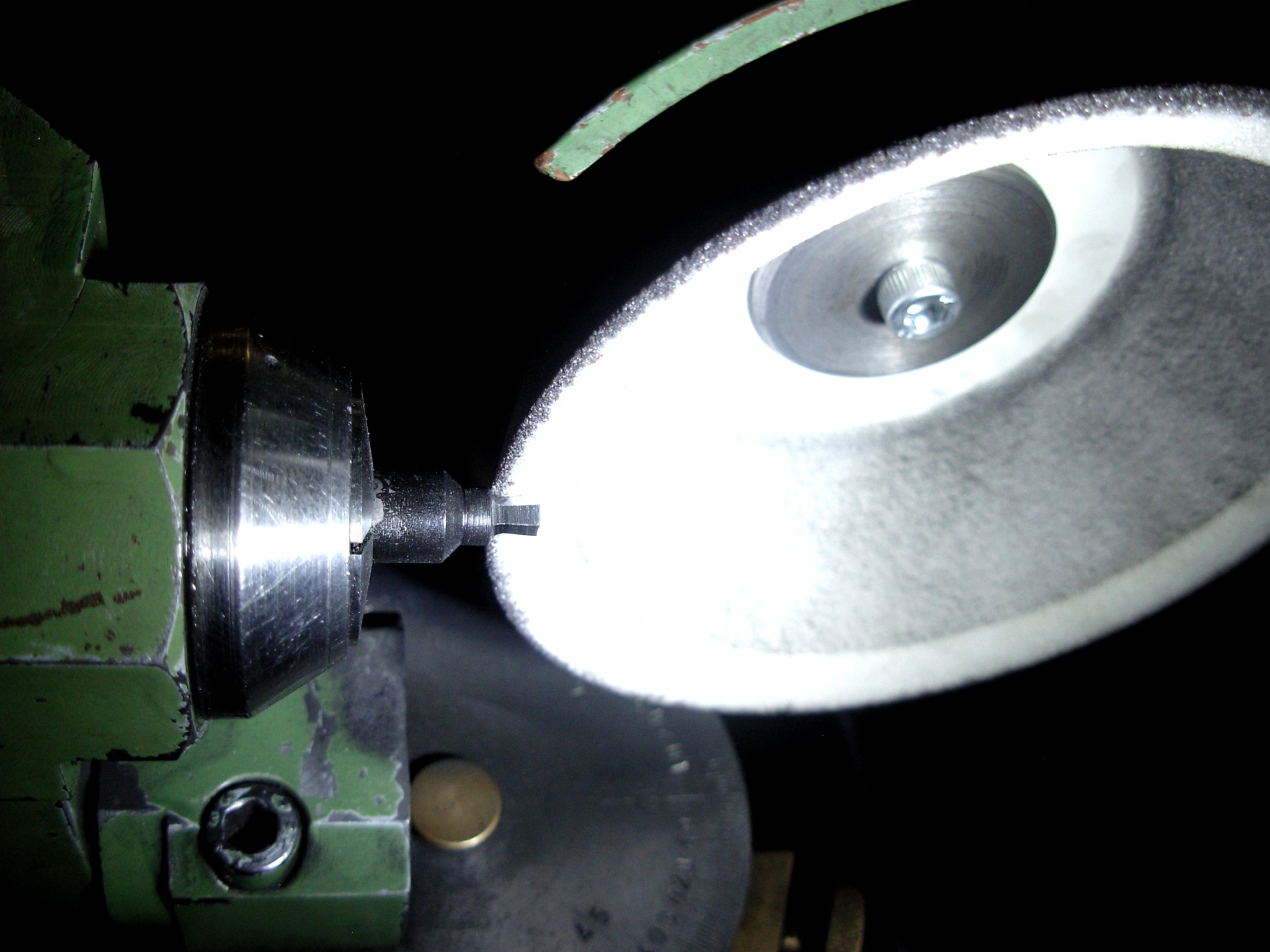

Bild in Lightbox öffnen (open image in lightbox). Nach dem Härten erfolgte der Fertigschliff.
Bild in Lightbox öffnen (open image in lightbox). Fertig geschliffener Räumstempel 3mm.

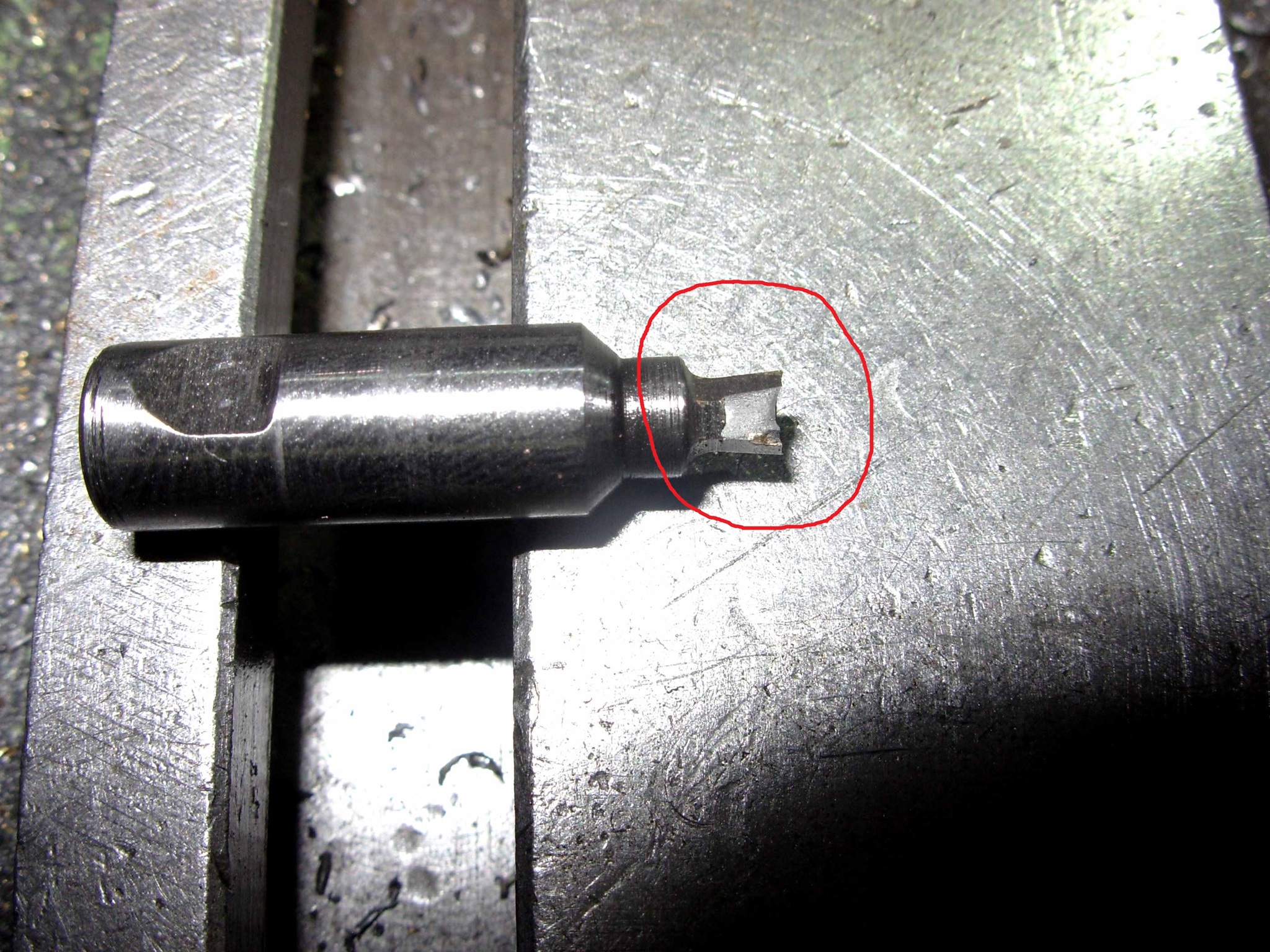

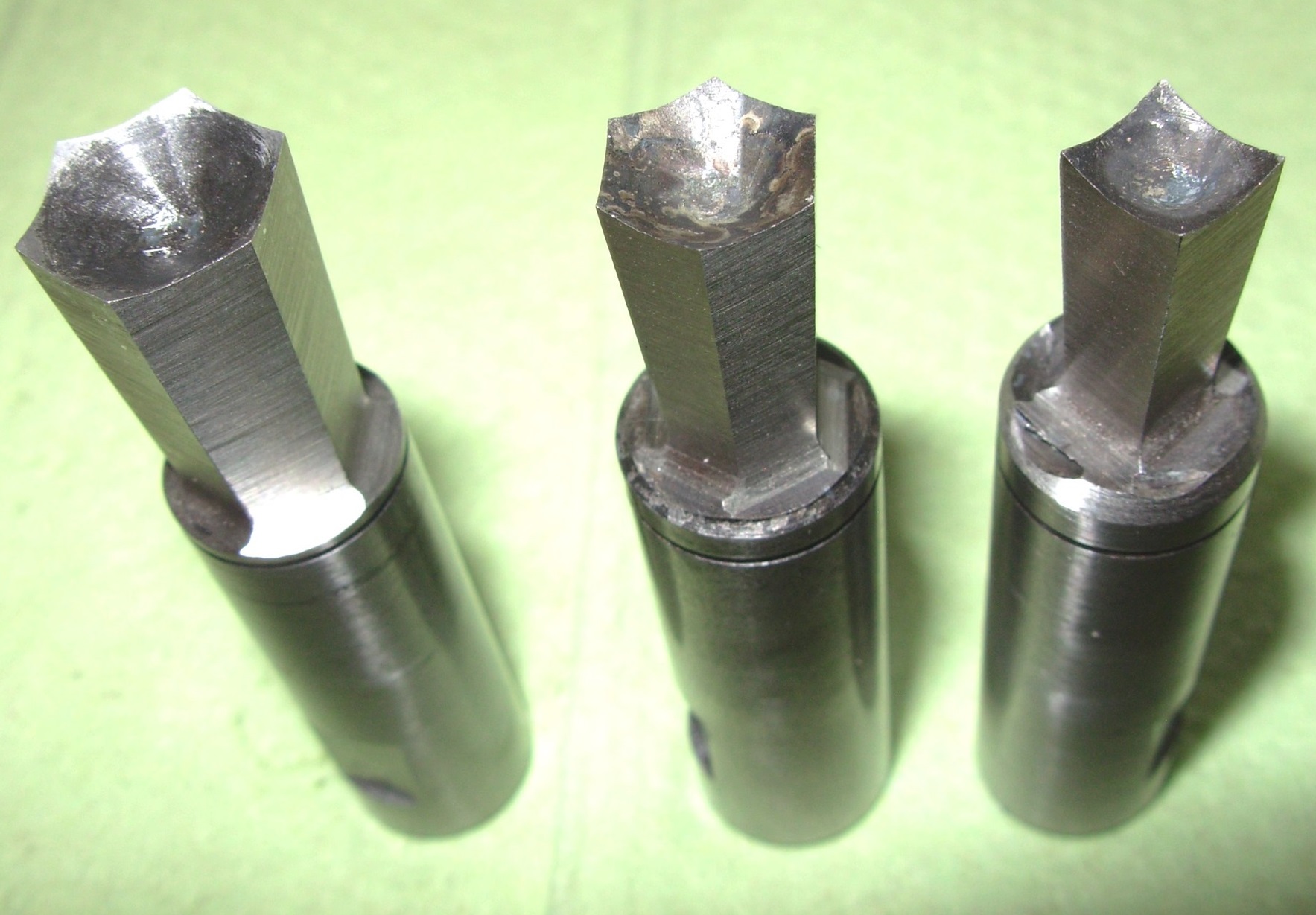

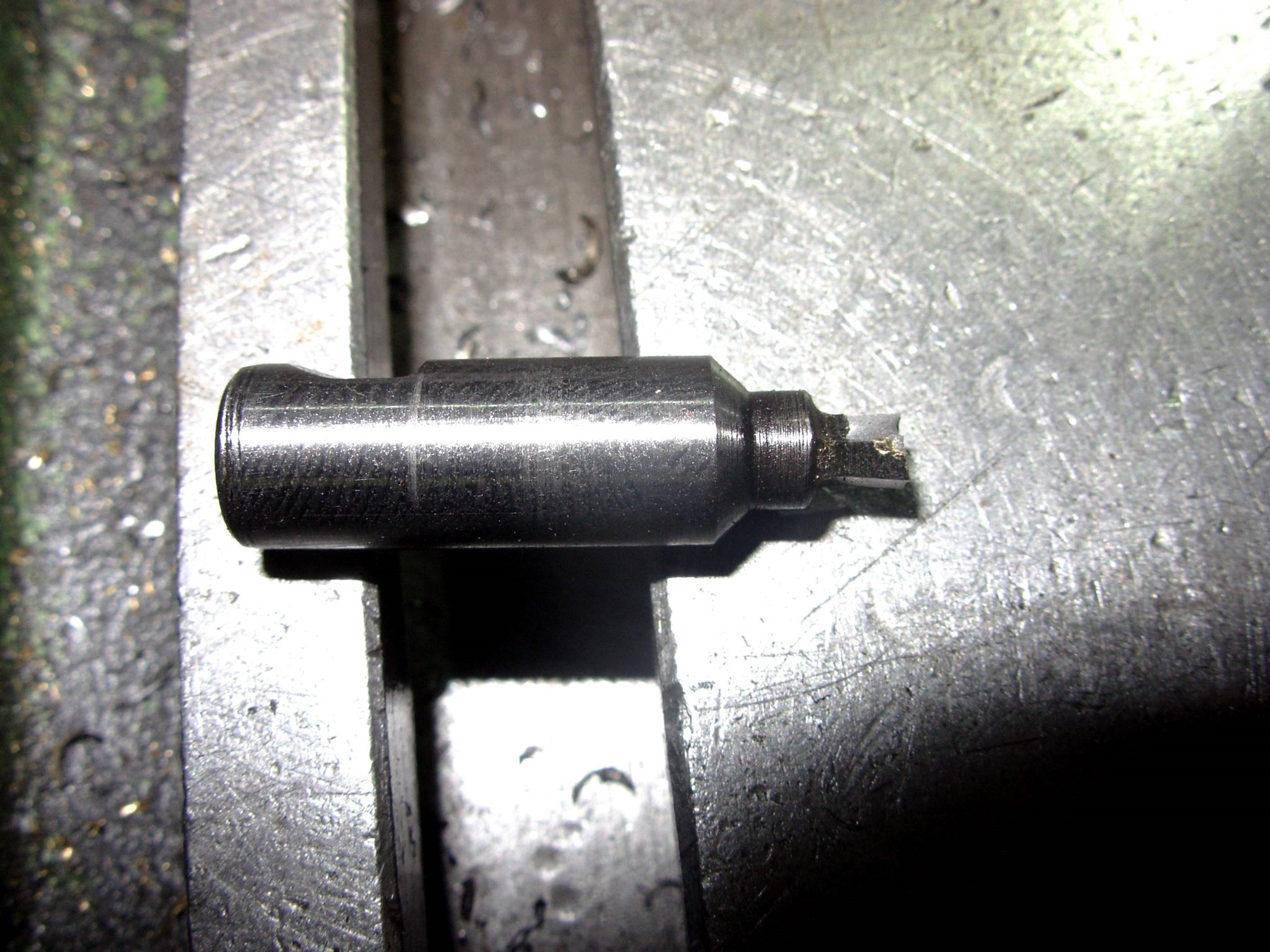

Bild in Lightbox öffnen (open image in lightbox). Nach der ersten Anwendung war ein Stück des Stempels ausgebrochen.  Ich hatte vergessen den Stempel anzulassen. Dadurch war er zu spröde.
Bild in Lightbox öffnen (open image in lightbox). Ich habe dann einen neuen Räumstempel 3mm angefertigt und nach dem Fertigschliff angelassen.

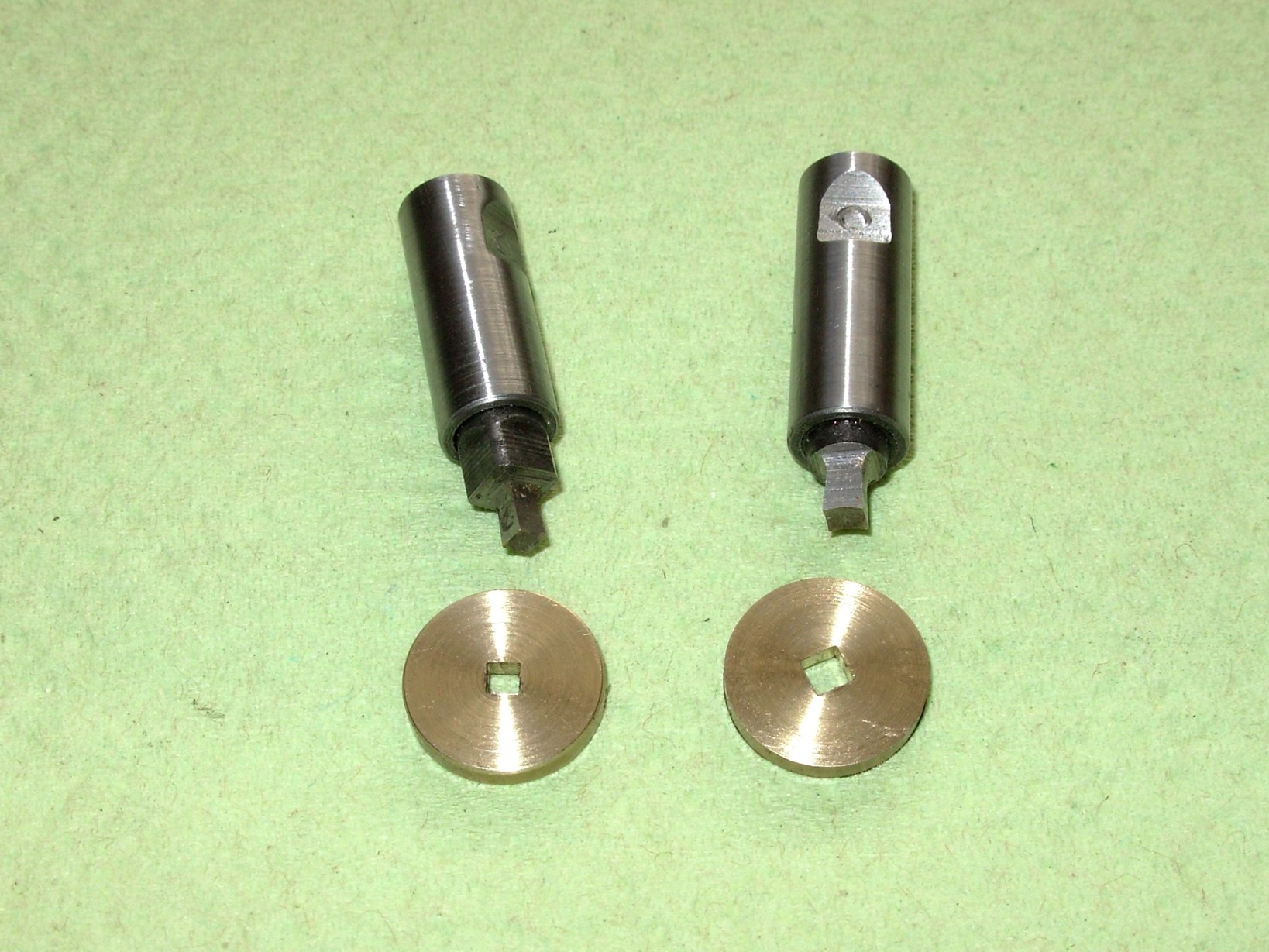

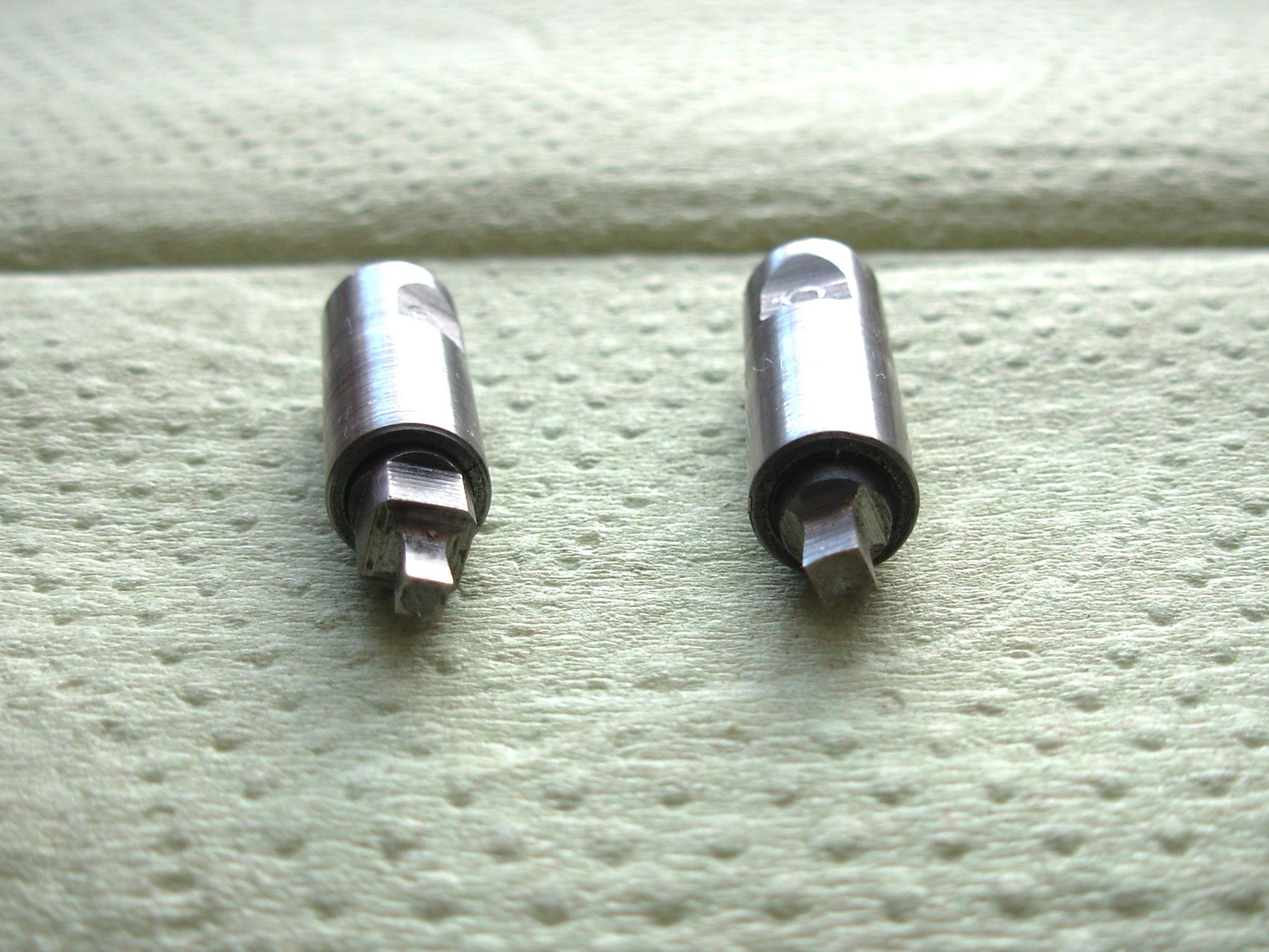

Bild in Lightbox öffnen (open image in lightbox). Diese Räumstempel sind aus einem abgebrochenen Gewindebohrer entstanden. In eine Hülse aus C45 Stahl (1.0503) wurde ein Stück von dem Gewindebohrer mit Loctide 648 eingeklebt und beschliffen.
Links 2mm; Rechts 2,5mm

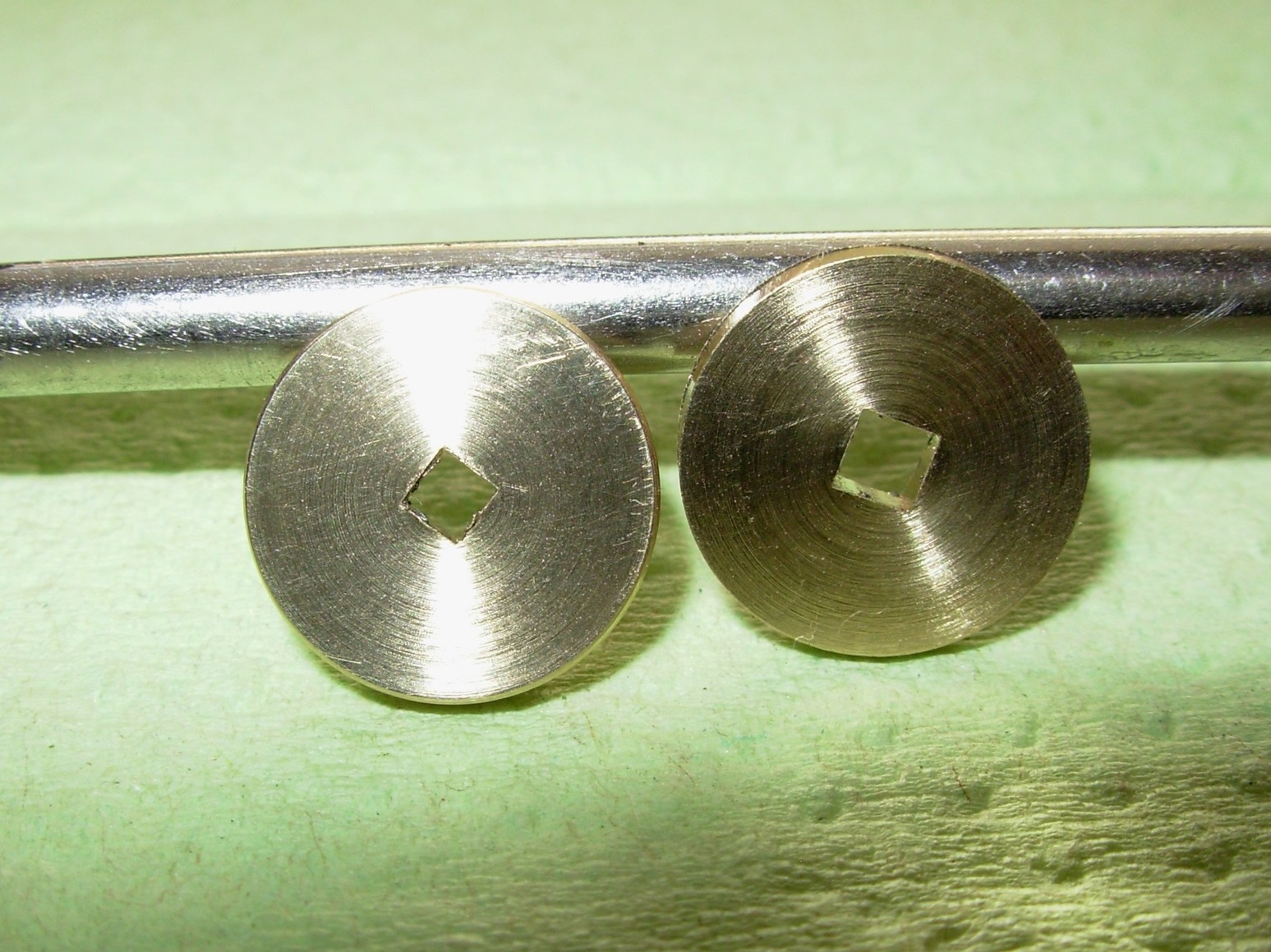

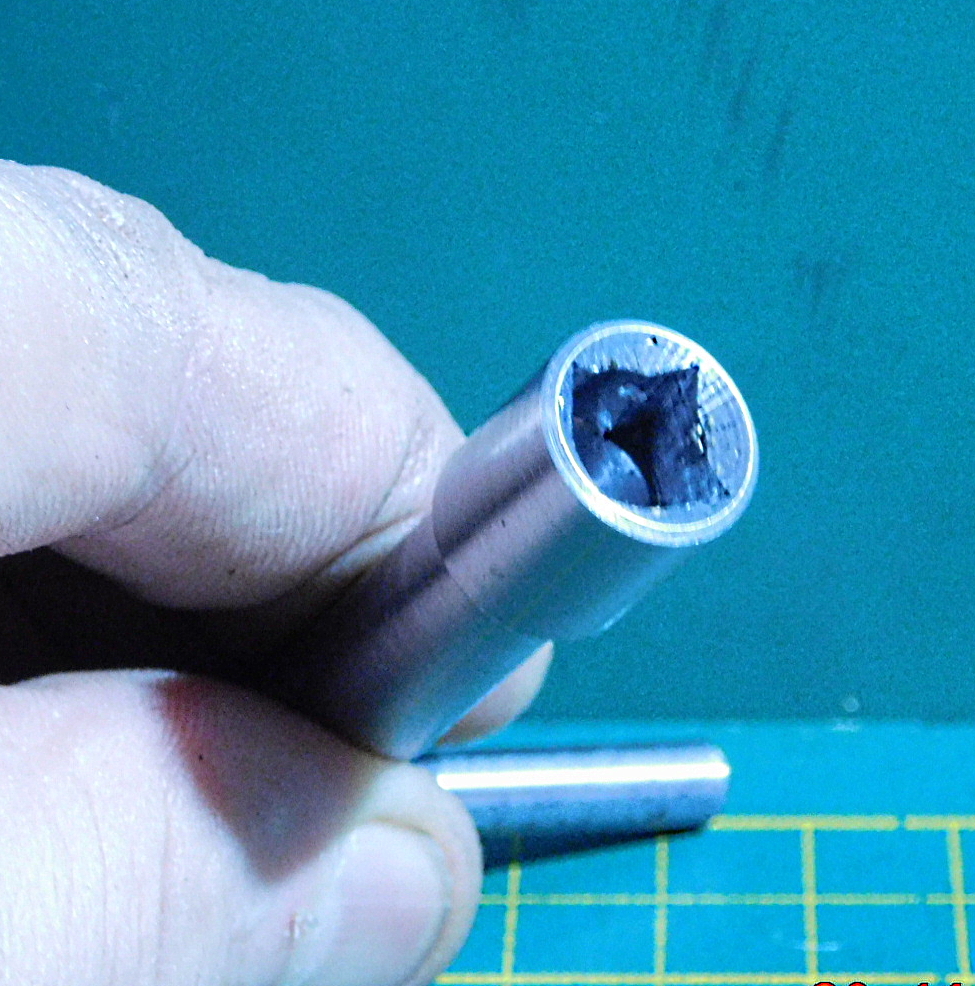

Bild in Lightbox öffnen (open image in lightbox). Die Vierkante sind sehr sauber geräumt.
Die Vorbohrung erfolgte im Nennmaß.

Compact Rotary Broach - vergrößerte Ausführung

26.11.2018

Heute hat das große Gerät eine Aufbewahrungsbox erhalten.

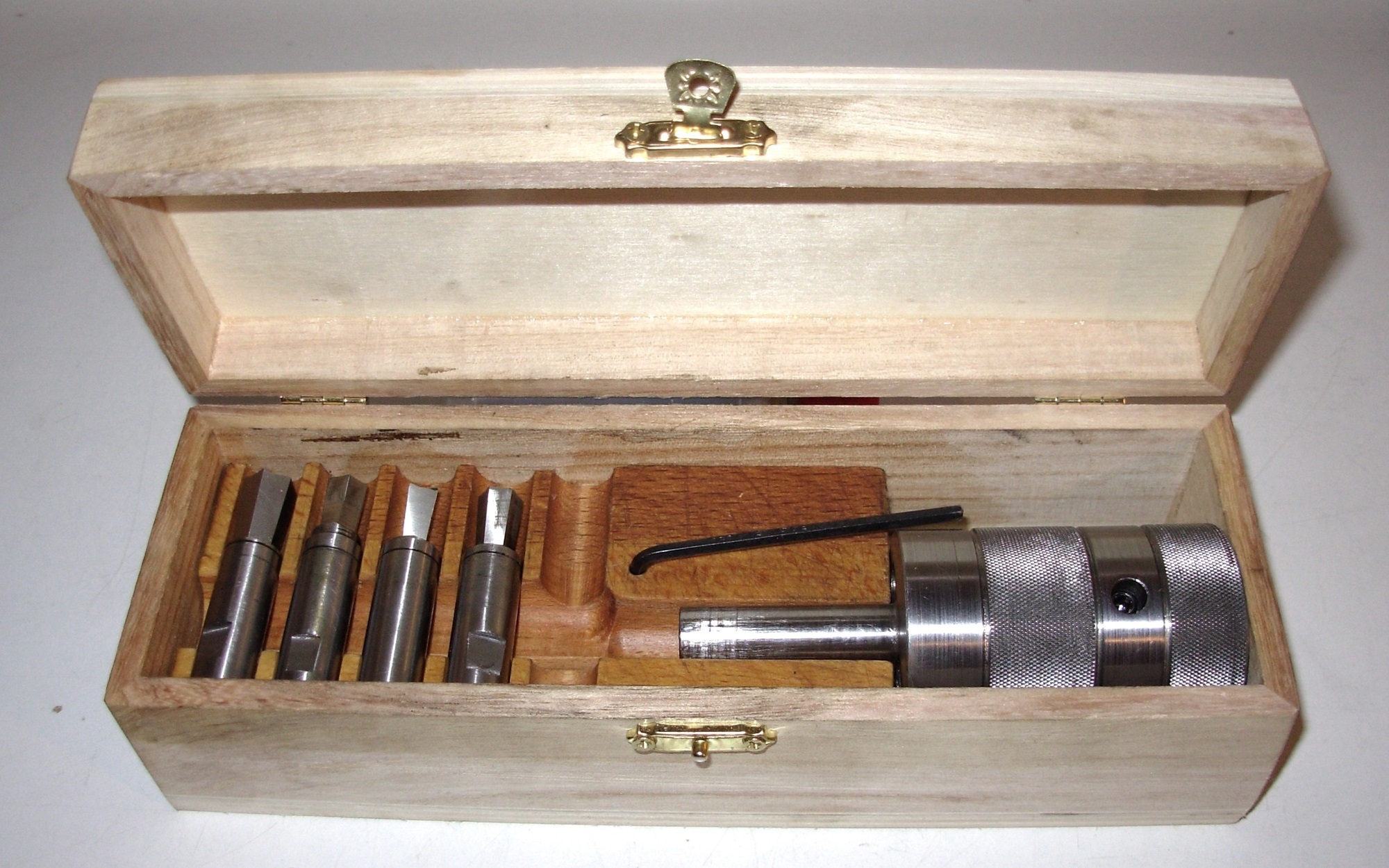

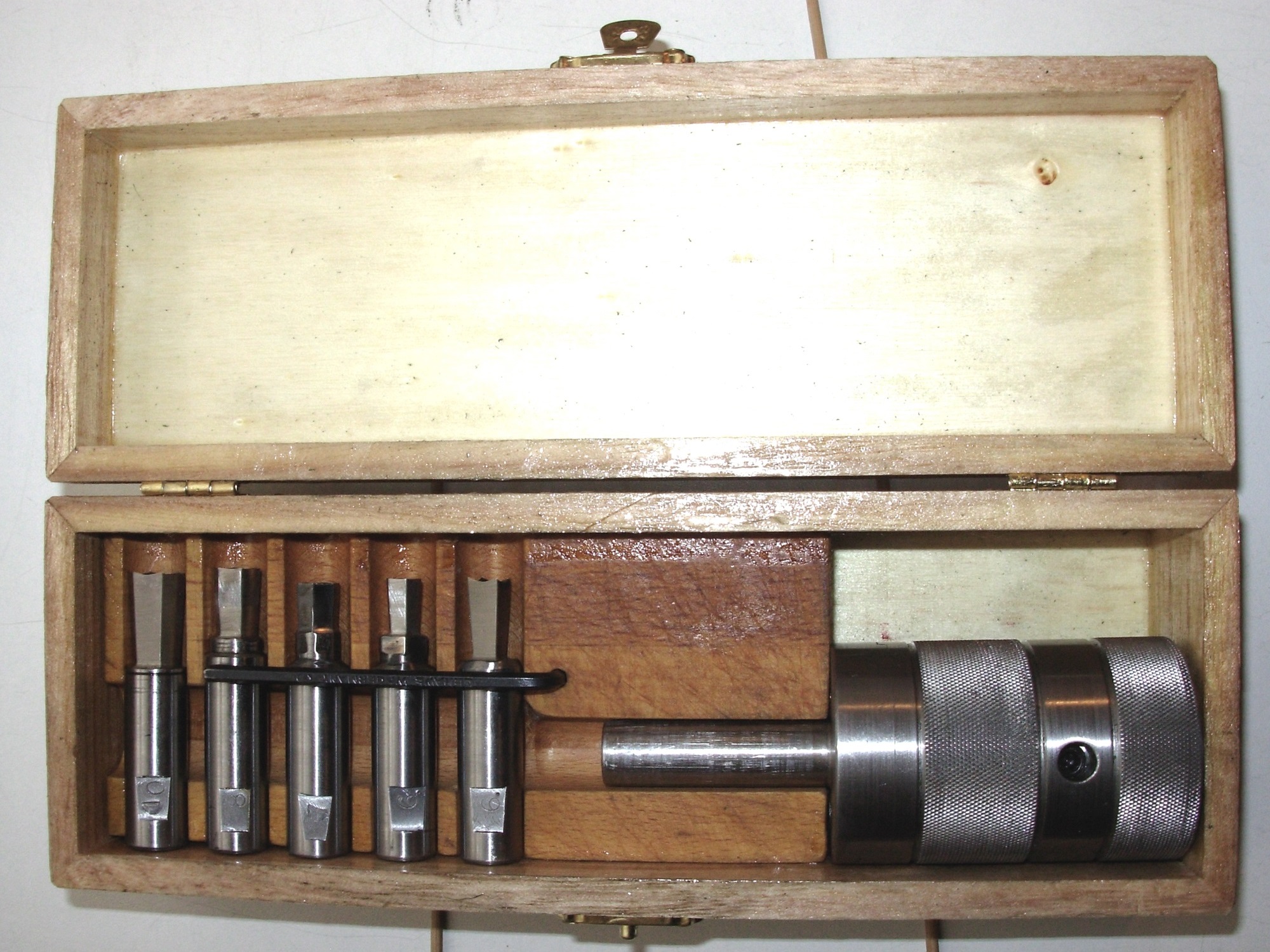

Bild in Lightbox öffnen (open image in lightbox). Für den großen Bruder habe ich ein Aufbewahrungsbehältnis angefertigt.
Das Holzkästchen ist aus einem 1€ Laden.
Bild in Lightbox öffnen (open image in lightbox). Deckel und Boden wurden durch eine Sperrholzplatte verstärkt und das Innenleben ist aus einem alten Schneidebrett entstanden. Die Mulden wurden mit der Oberfräse eingefräst.

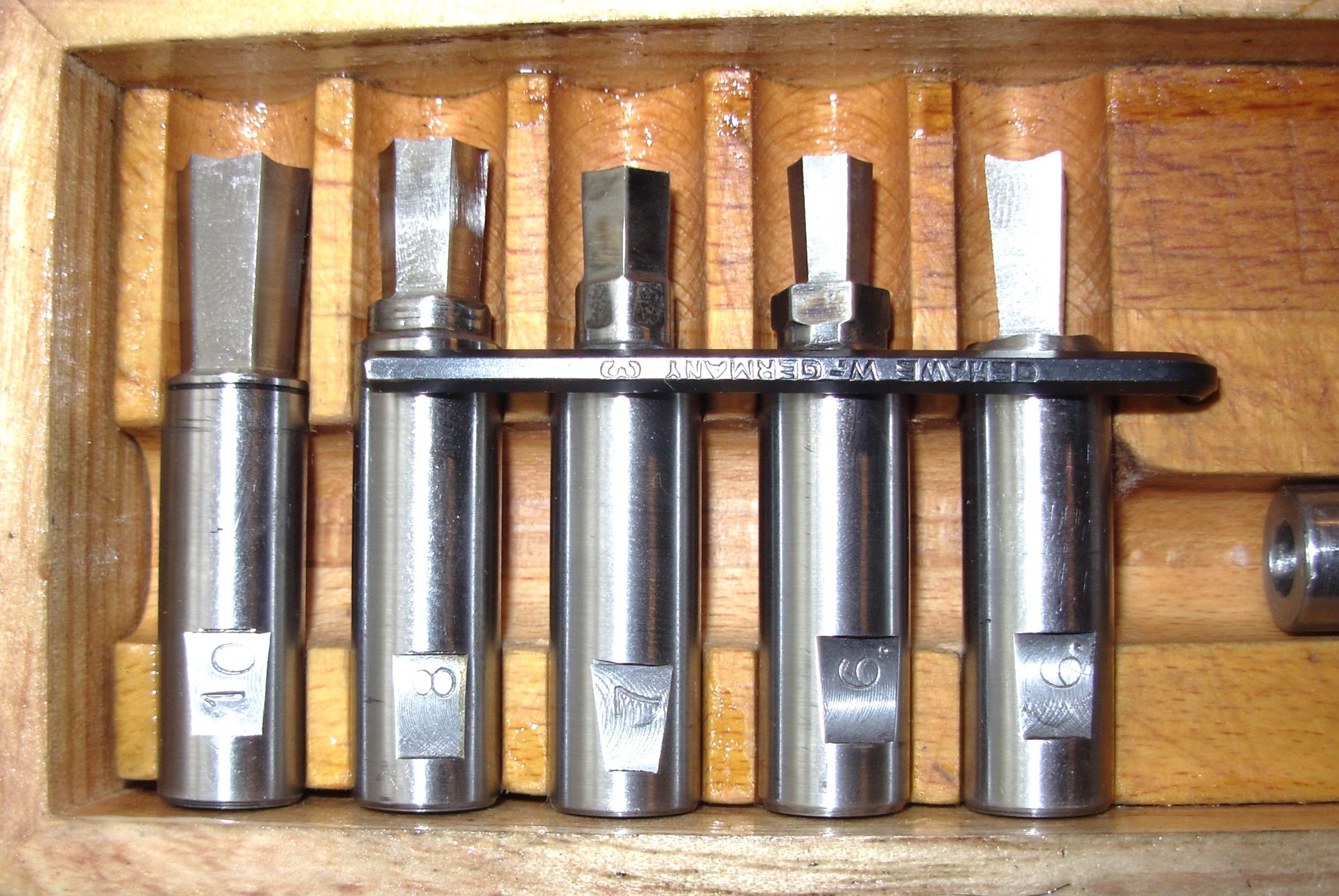

Bild in Lightbox öffnen (open image in lightbox). Die Räumstempel wurden mit Größenangaben versehen.

11.10.2018

Das originale Tool von Hemingway Kits ist für Räumstempel mit einem Aufnahmedurchmesser von 8mm ausgelegt. Damit lassen sich Innensechskante bis 6mm und Innenvierkante bis 5mm erstellen.

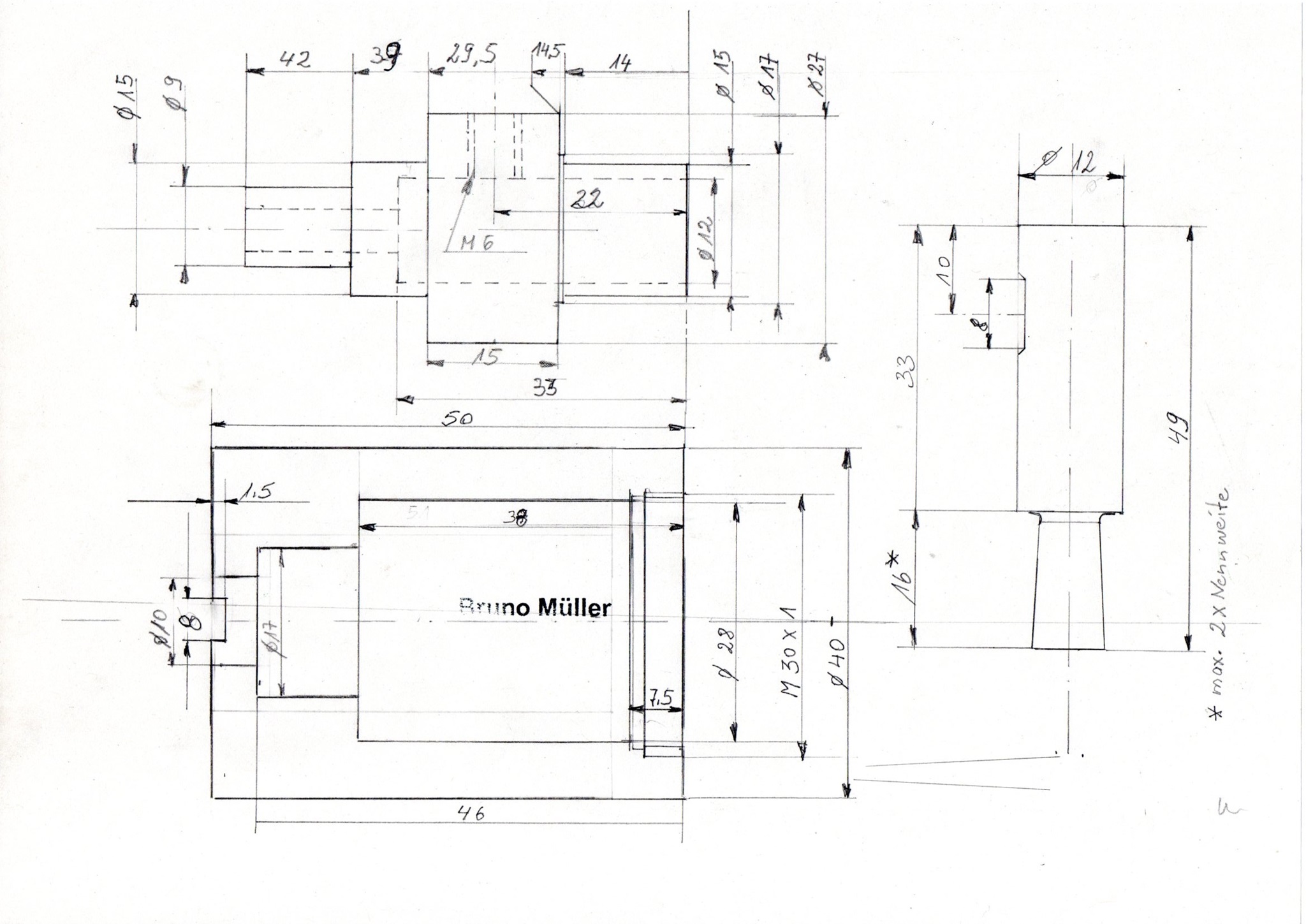

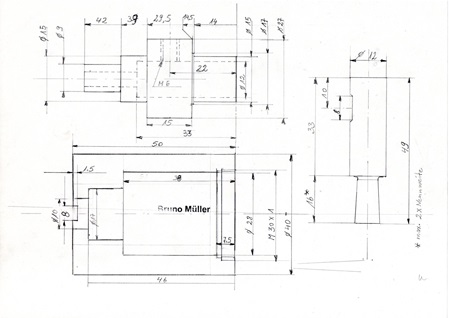

Um Teile mit größerem Vier- bzw. Sechskant herzustellen, habe ich die Konstruktion um den Faktor 1,5 vergrößert. Die Räumstempel haben einen Aufnahmedurchmesser von 12mm. Damit ist es möglich Innensechskante bis 10mm und Innenvierkante bis 8mm zu erstellen.

Die Kugellager haben einen Durchmesser von 28 x 15 x 7mm und 17 x 9 x 5mm. Das Axial-Lager hat einen Durchmesser von 28 x 15 x 9mm.

Die Bohrung für die Räum-Stempel ist 12mm.

Materialauswahl  -  was gerade da war und nicht so viel Verschnitt ergab.

Im Einzelnen.

Grundkörper und Aufnahmeflansch = Automatenstahl  (9SMnPb28) Durchmesser 45mm.

Stempelhalter = St37-2  (S235JR+AR) Durchmesser 30mm.

Verschlussschraube = St52-3  (S355J2+N)  Durchmesser 32mm.

Fertigungsschritte im Einzelnen.

- Stempelhalter überdrehen und vorderen Lagersitz (15mm) andrehen.

- Aufnahmebohrung (12mm) erstellen.

- Umspannen und das Teil auf dem Passsitz von 15mm in der Spannzange spannen und ausrichten.

- Rückseitiger Passsitz für das Axiallager erstellen.

- Lagersitz (9mm) für das hintere Lager erstellen.

- Befestigungsbohrung (M6) für die Räumstempel anfertigen.

12.10.2018 - 13.10.2018

Es geht weiter.

- Grundkörper planen, zentrieren und Durchgangsbohrung 10mm erstellen. Aufbohren auf Lagerdurchmesser 17mm, anschließen den Passsitz 28mm fertigen und die Tiefe für das Axiallager fertig stellen.

- Gewinde M30 x 1 mm für die Verschlussschraube herstellen.

Nach dem der Grundkörper fertig gestellt war, wurde er auf der Fräsmaschine weiter bearbeitet.

- Spannflächen anfräsen,

- Schräge und Passfeder von 1° Winkelversatz anfräsen.

- Einspannflansch auf der Drehmaschine anfertigen und anschließend die Nut für die Passfeder einfräsen.

- Befestigungsbohrungen auf der Fräse anbringen, dabei den seitlichen Versatz beachten. Der Versatz beträgt gut 2,5mm.

- Durchgangsbohrung für die Stempelbefestigung in den Grundkörper einbringen

- Verschlussschraube M30 x 1 fertigen. Als Referenz wurde das Gewinde im Grundkörper verwendet. Es kommt nicht auf absolute Maße an, da die Gewinde nur an diesem Teil passen müssen und nicht austauschbar sein müssen.

- Nach Zusammenbau auf der Drehmaschine alles ausrichten und überdrehen.

- Rändelung anbringen.

- Nach Demontage und intesiver Reinigung, Axiallager fetten, Radiallager ölen und zusammen bauen.



Fertig!!!!!!!!!

Es fehlen noch die entsprechenden Räumstempel.

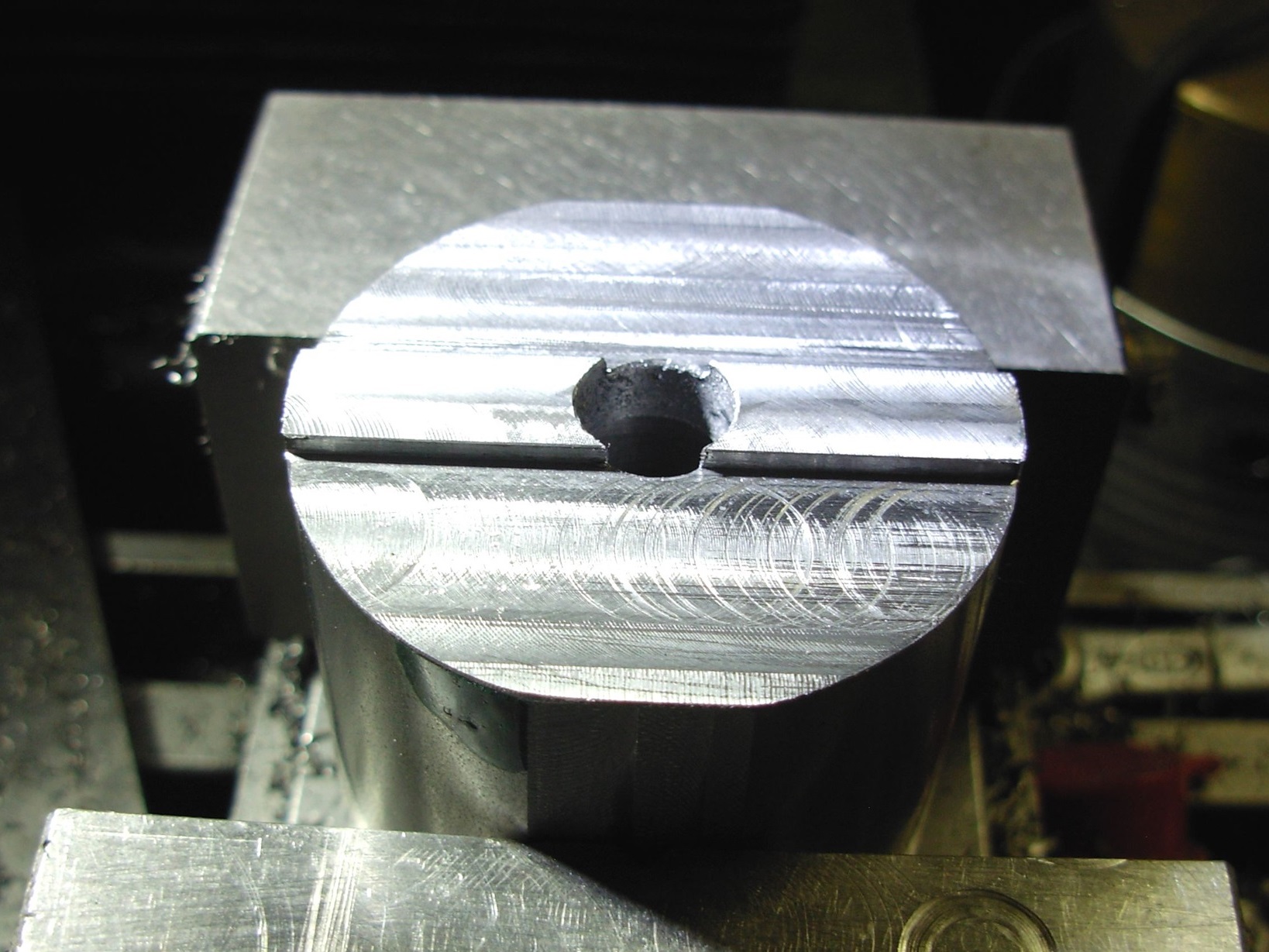

Bild in Lightbox öffnen (open image in lightbox). Die Rückseite des Grundkörpers wurde in einem Winkel von 1° abgefräst und eine Feder von 8mm angefräst.

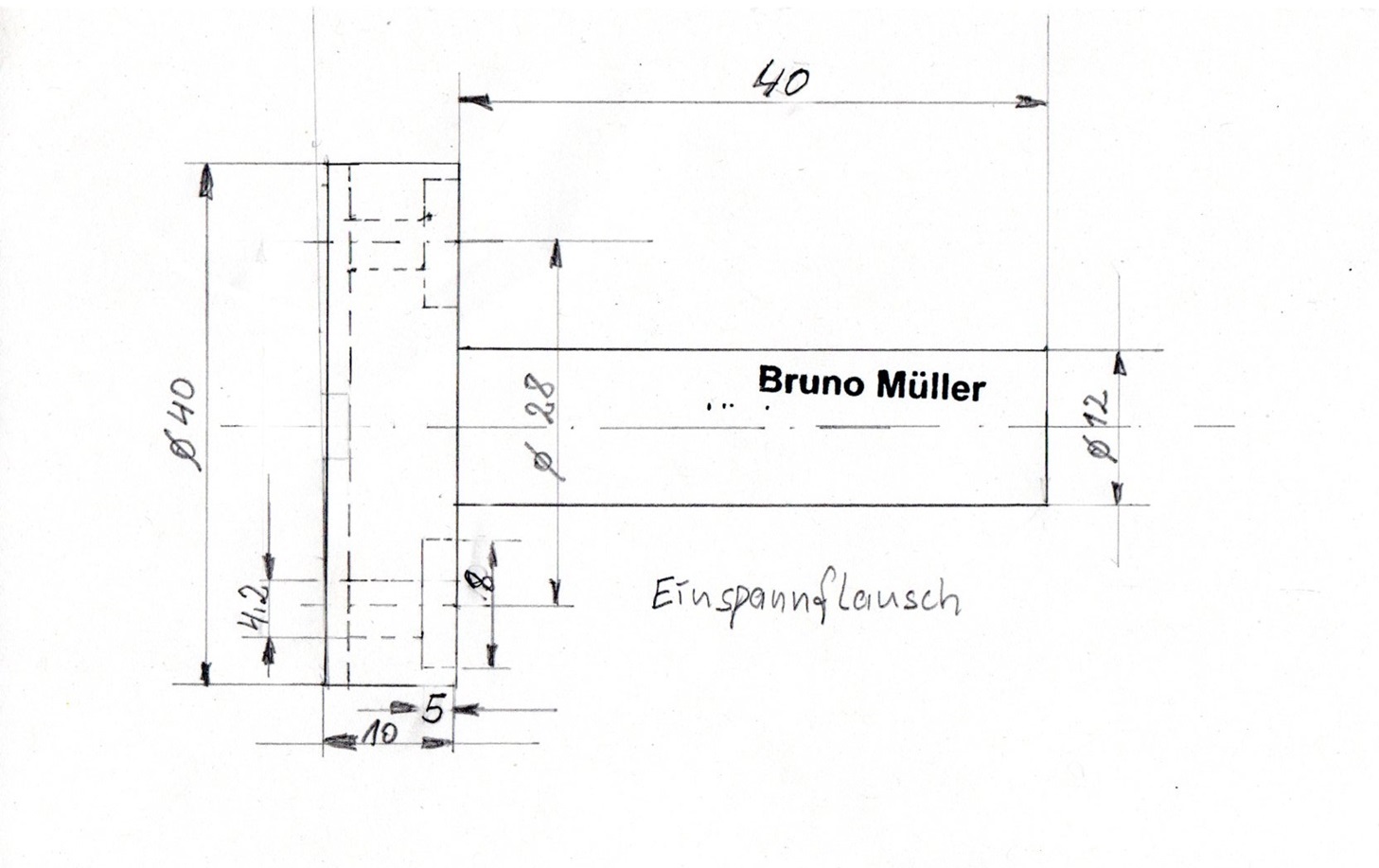

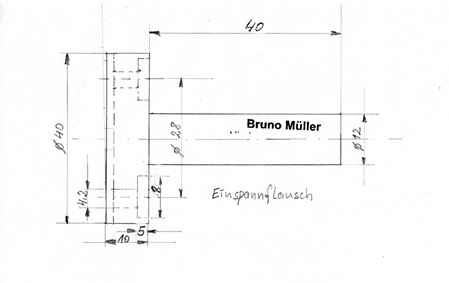

Bild in Lightbox öffnen (open image in lightbox). Bei der Herstellung vom Halteflansch.
Der Spannzapfen wurde auf einen Durchmesser von 12mm abgedreht.

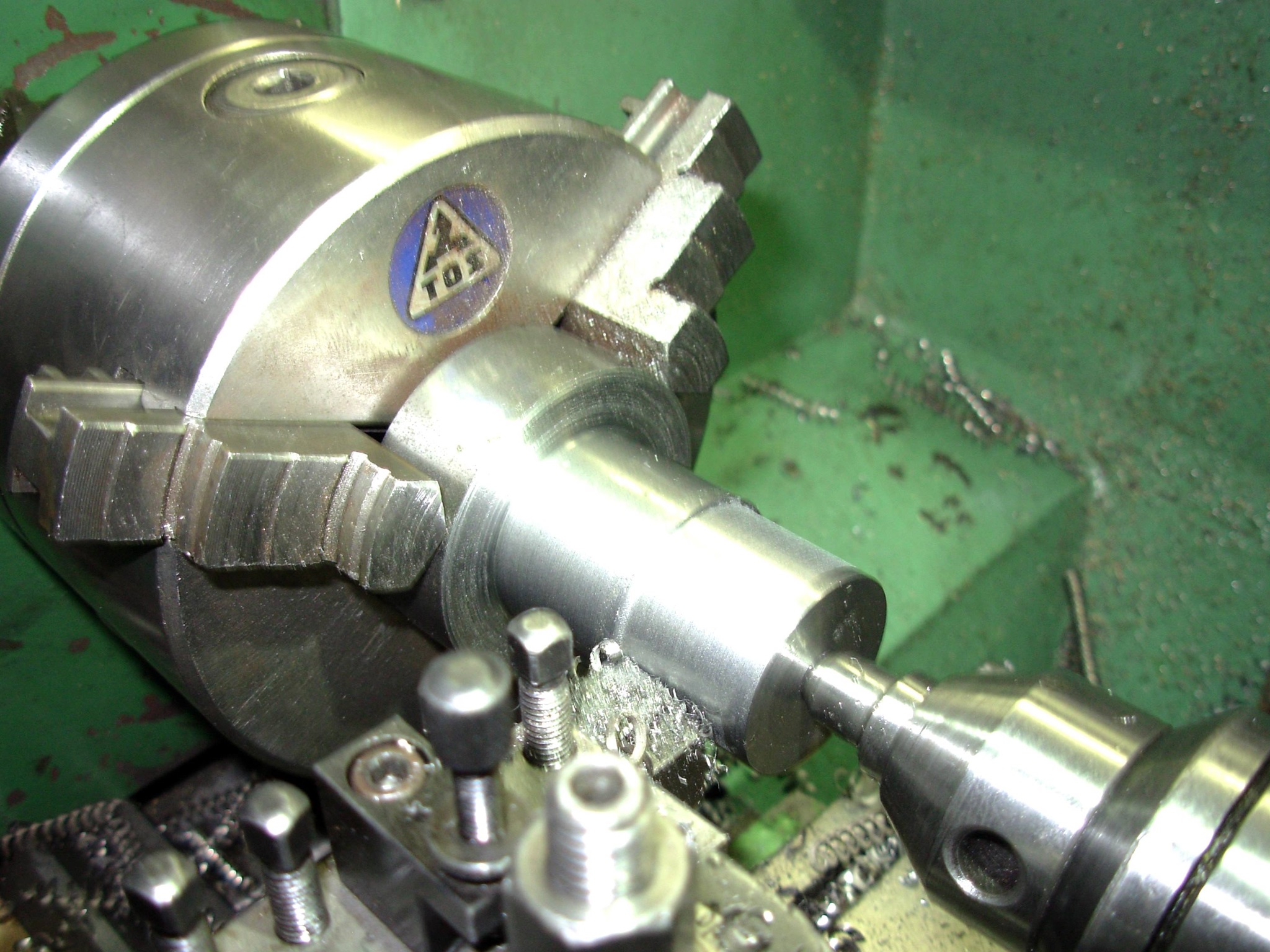

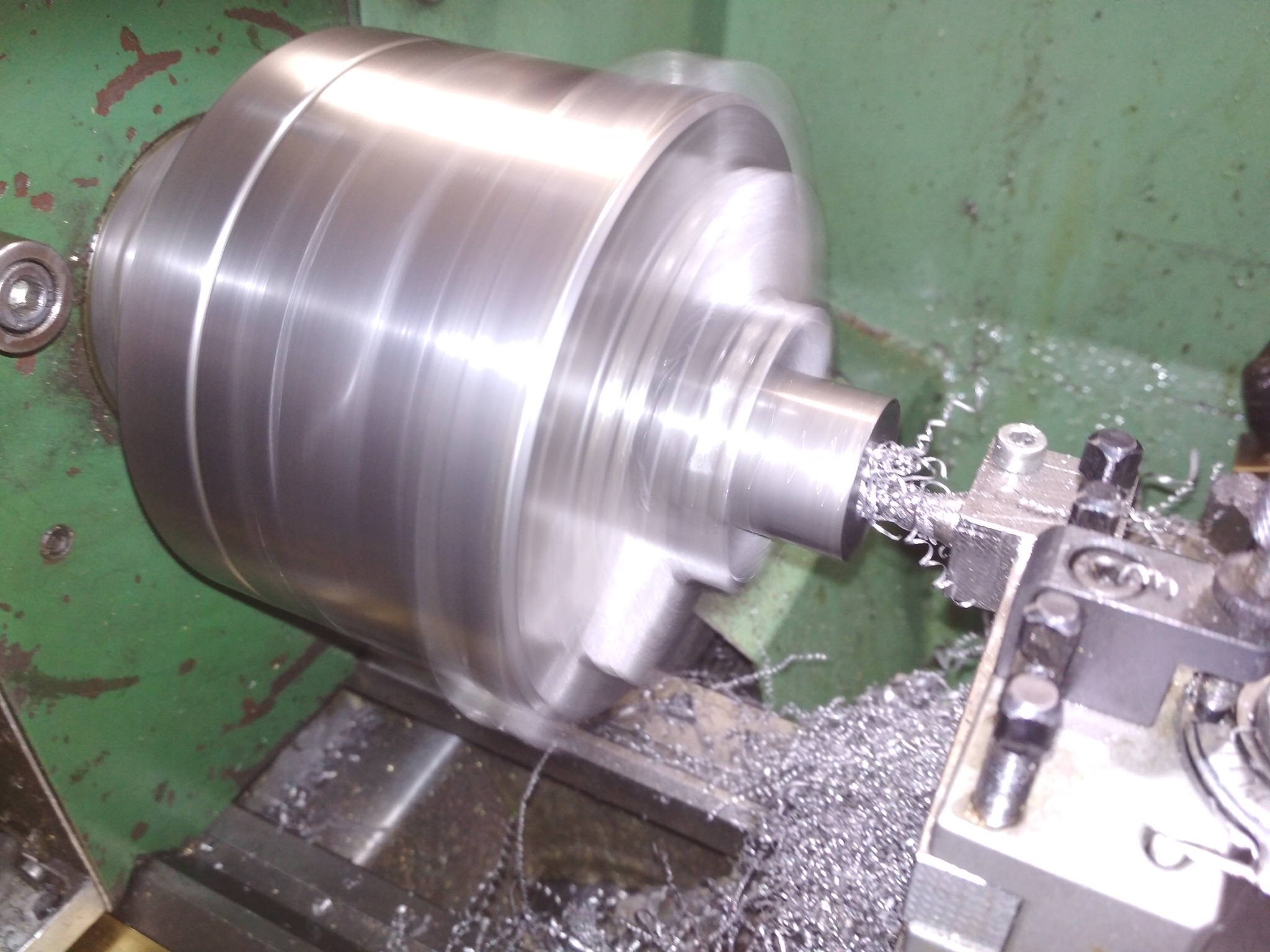

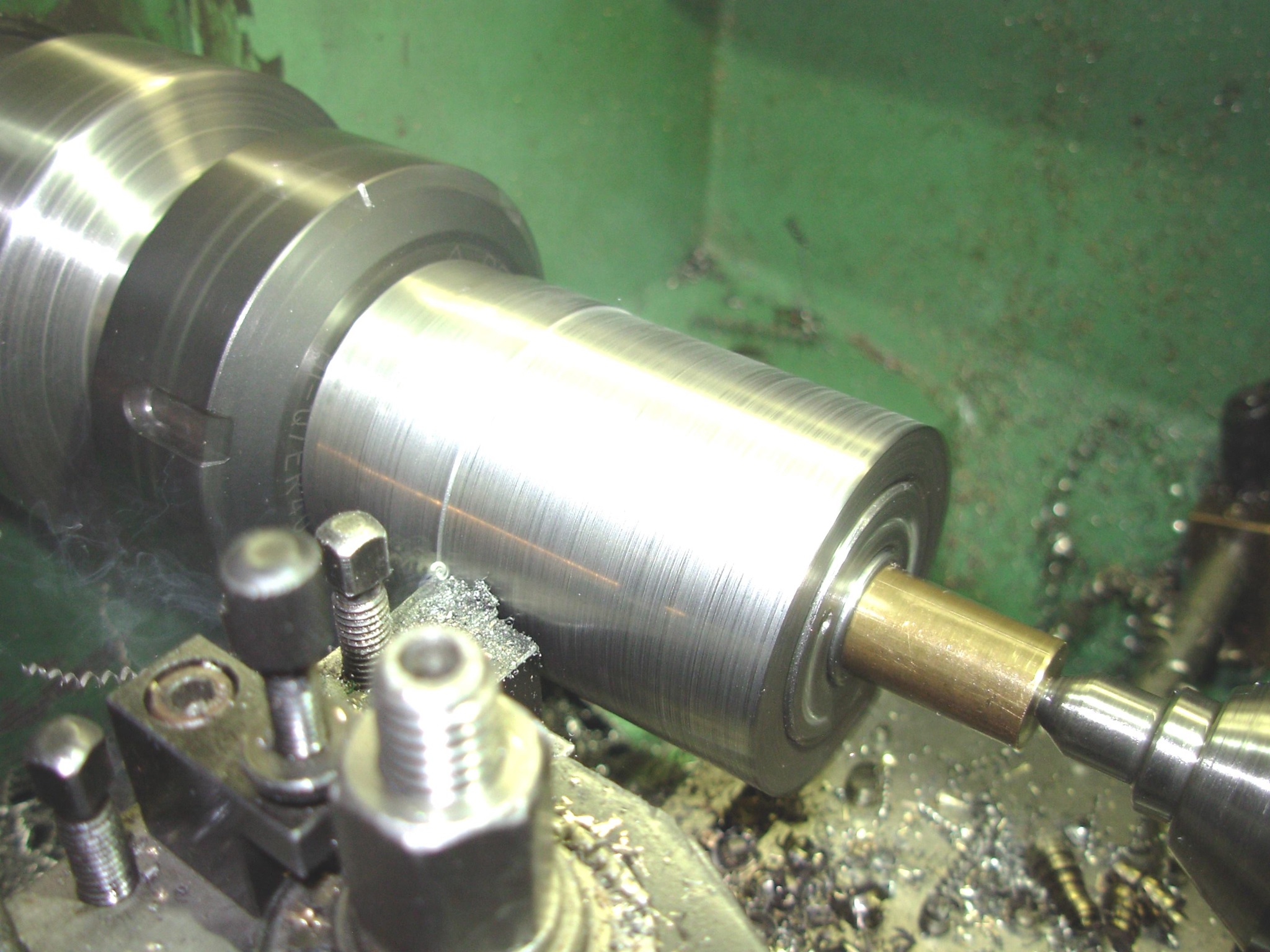

Bild in Lightbox öffnen (open image in lightbox). Nach dem Zusammenbau wurde das Teil mit einem vorläufigen Stempel in der Spannzangenhalterung der Drehmaschine eingespannt und der Stempel wurde an der Spitze zentrisch ausgerichtet.
Anschließend wurde das komplette Teil auf einen Durchmesser von 40mm abgedreht.

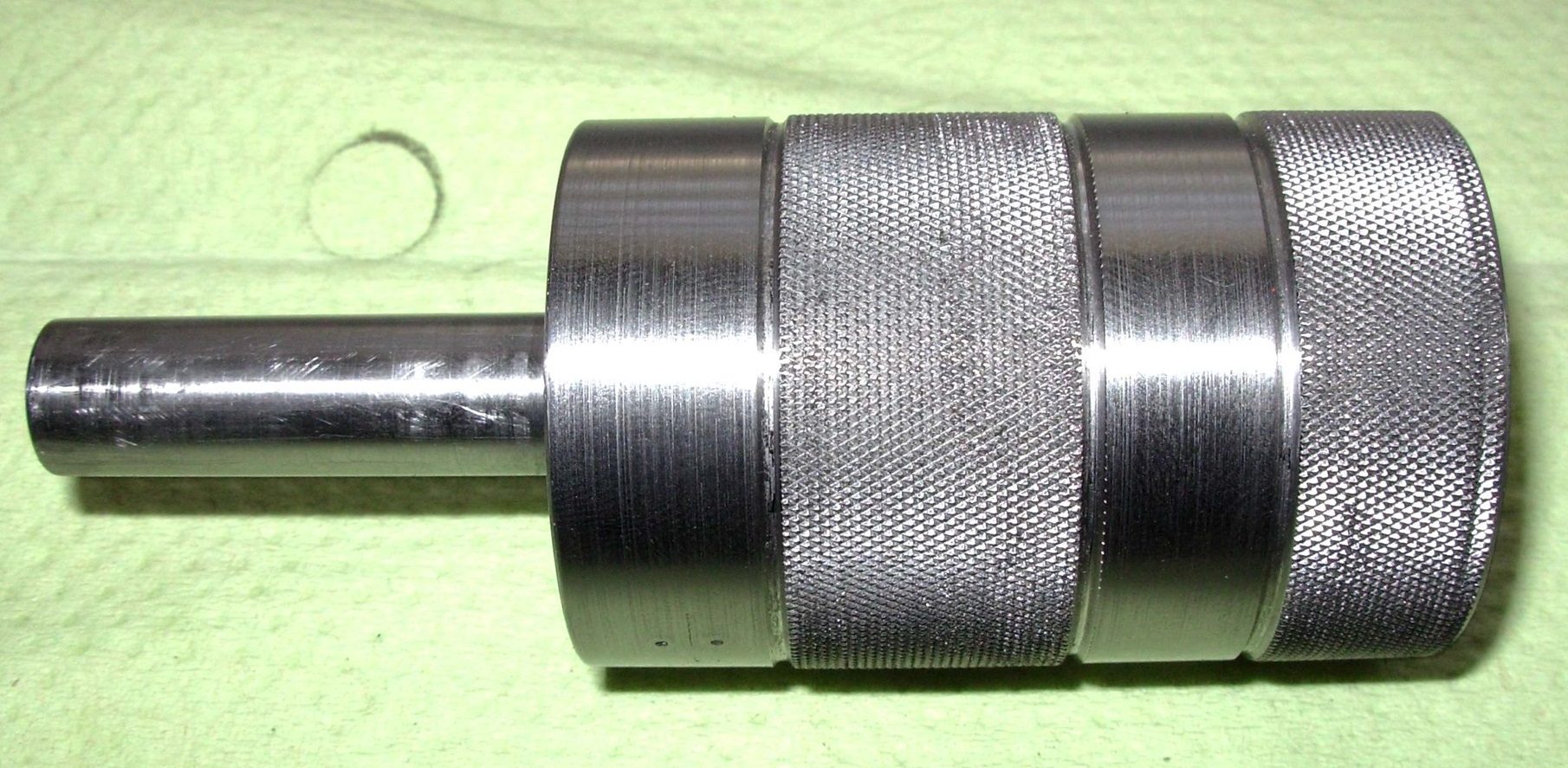

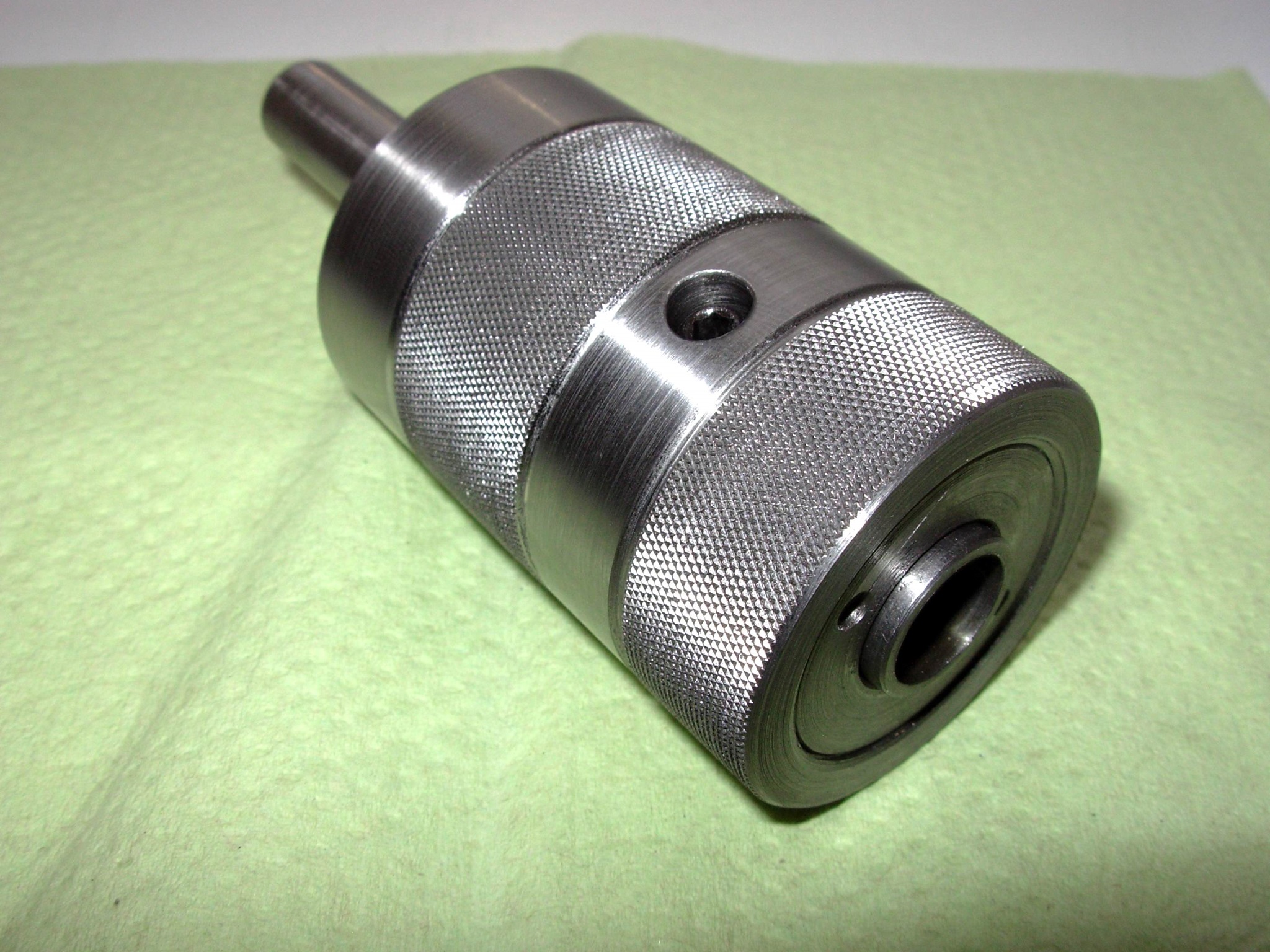

Bild in Lightbox öffnen (open image in lightbox). Um die Griffigkeit zu erhöhen wurden noch zwei Rändelflachen erstellt.

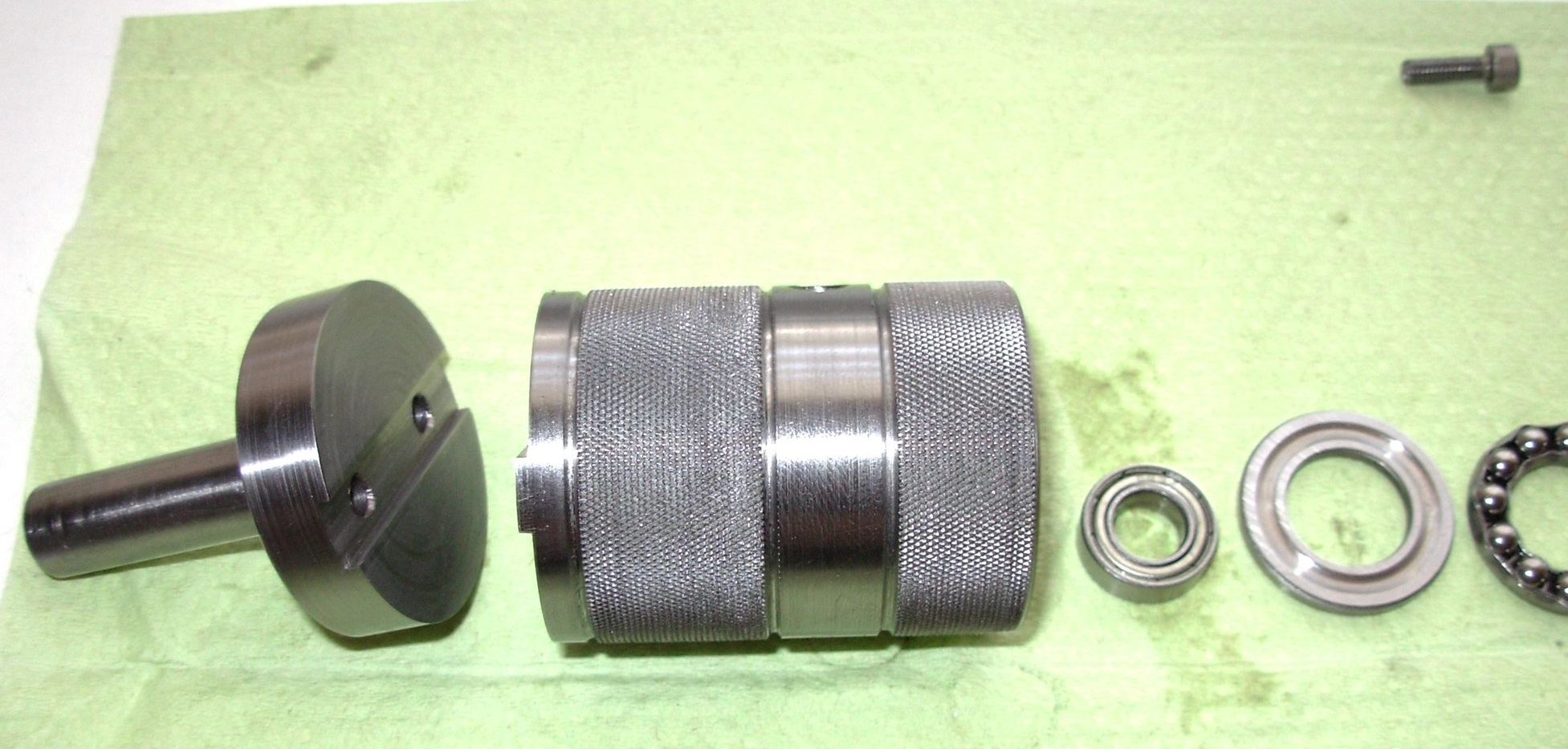

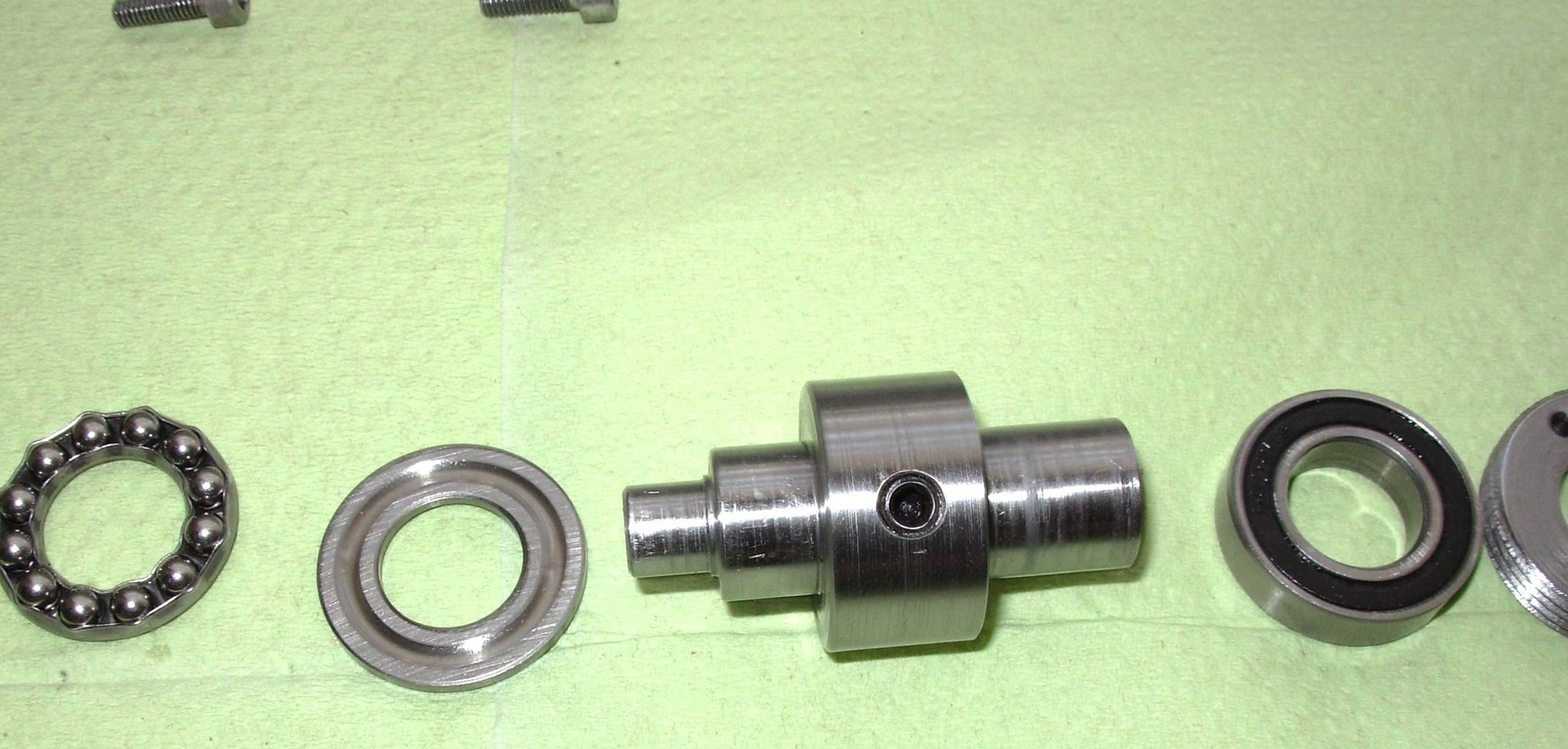

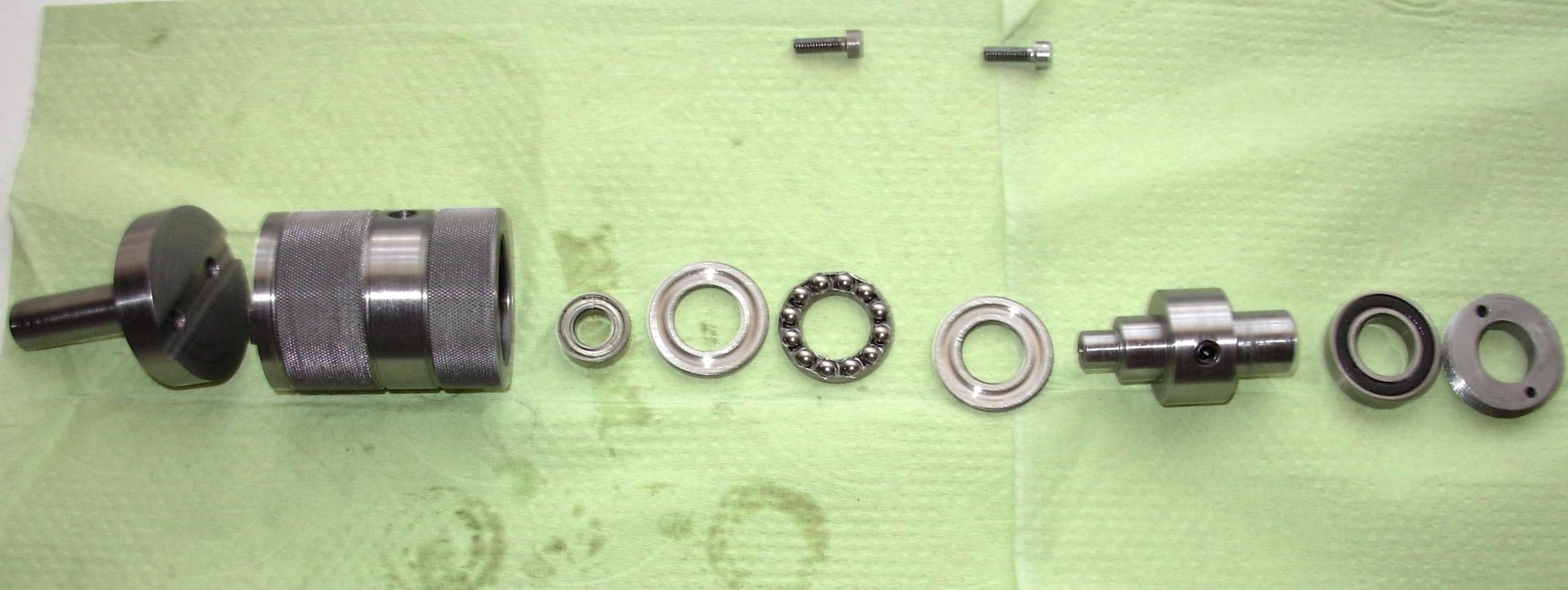

Bild in Lightbox öffnen (open image in lightbox). Die Einzelteile in der Reihenfolge des Zusammenbaues.
v.l.n.r.  Einspannflansch; Grundkörper; kleines Kugellager; drei Teile des Axiallagers; Aufnahmekörper für den Räumstempel; großes Kugellager; Abschlussschraube;. Ganz oben, die zwei befestigungsschrauben vom Einspannflansch.

15.10.2018

Heute habe ich die passenden Räumstempel hergestellt.

Material ist wieder Werkzeugstahl 1.2210 (115CrV3).

Das Material wurde auf der Bandsäge zugeschnitten und auf der Drehmaschine auf Länge gebracht. An der Schneidseite wurde der Spanwinkel mit einem Bohrer gefertigt.

Anschließend wurden die Teile vorgefräst und vorgeschliffen. Nach dem Härten und Anlassen konnten die Teile auf der Universalschleifmaschine (Bonelle) fertig auf Maß geschliffen werden.

Der 10mm Sechskantstempel wurde 0,1mm größer geschliffen.

Die anderen Räumstempel wurden 0,05mm größer gefertigt.

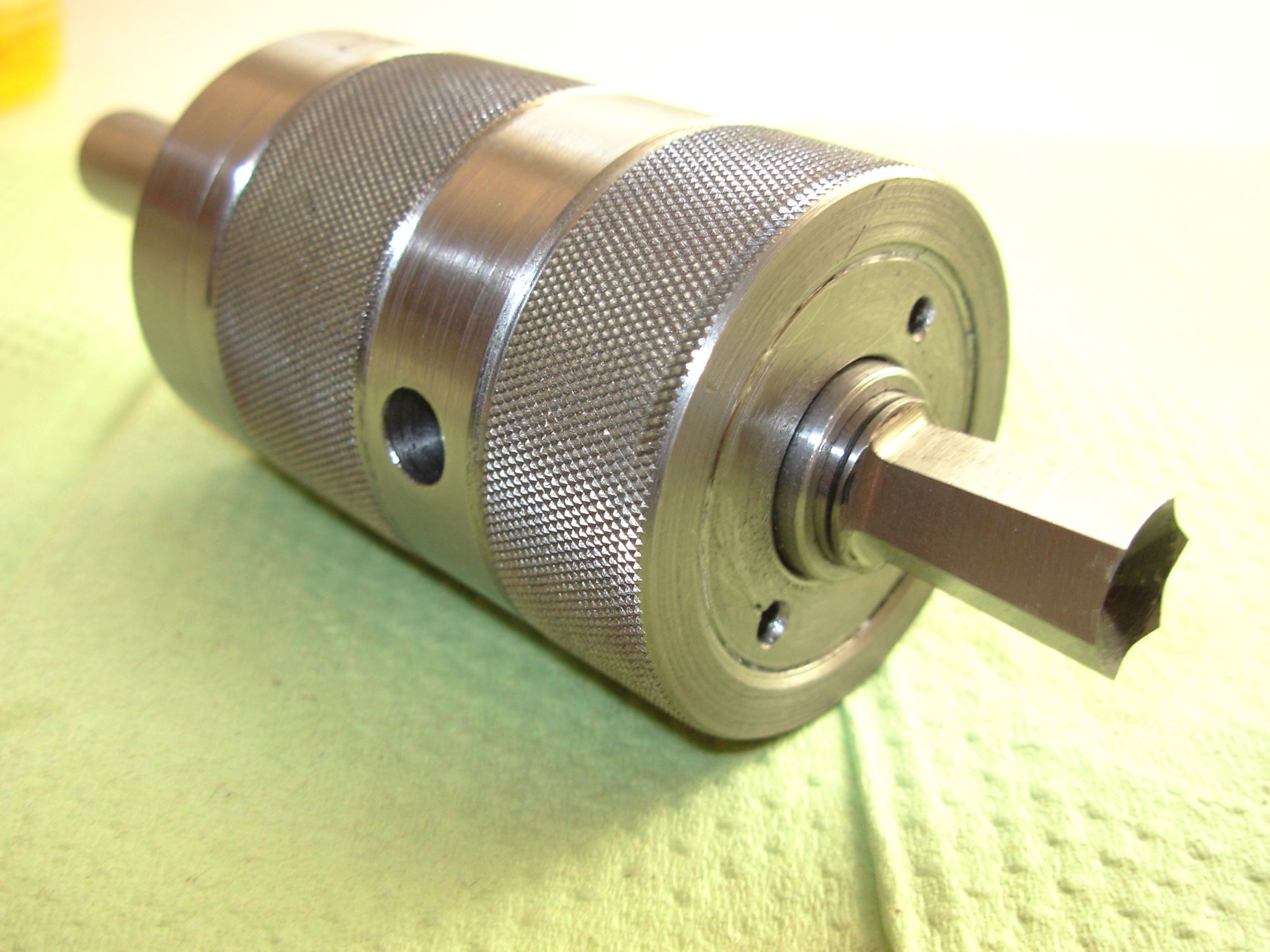

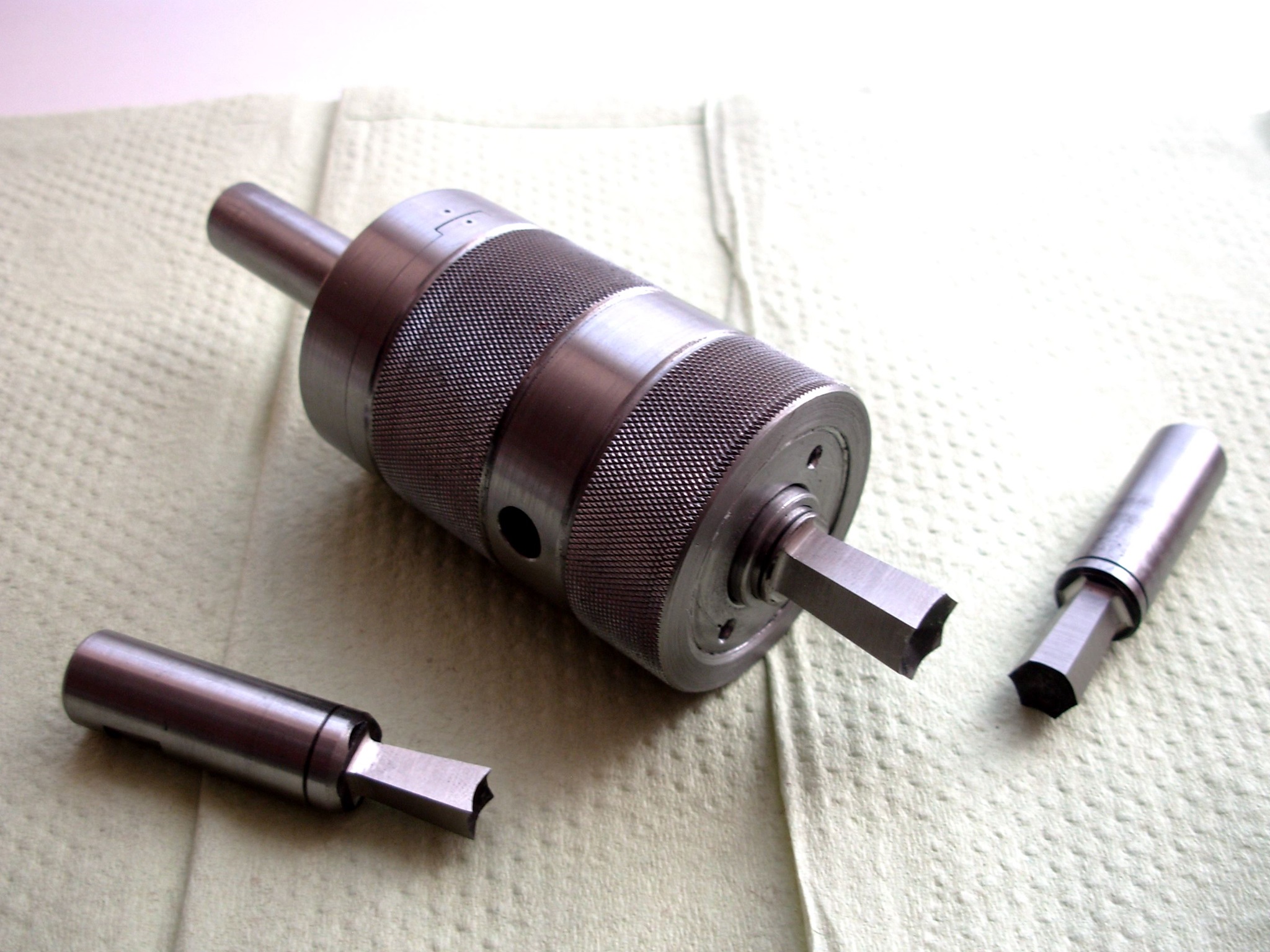

Bild in Lightbox öffnen (open image in lightbox). Rotary Broach mit eingesetztem 10mm Sechskant-Räumstempel.
Bild in Lightbox öffnen (open image in lightbox). Rotary Broach mit gefertigten Räumstempel.

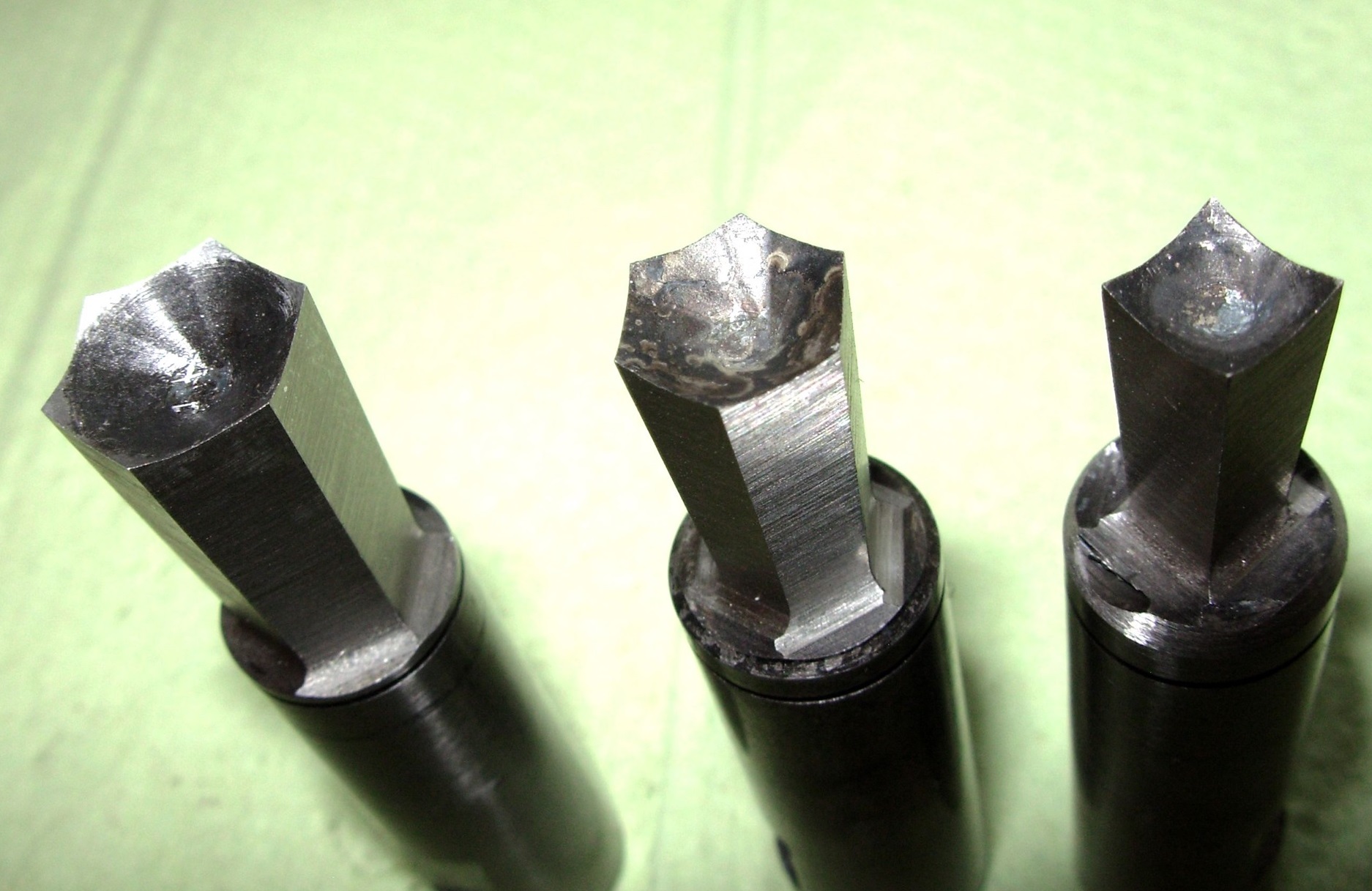

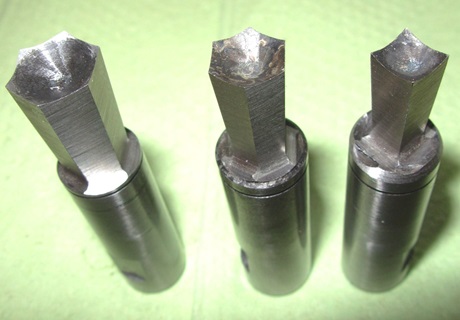

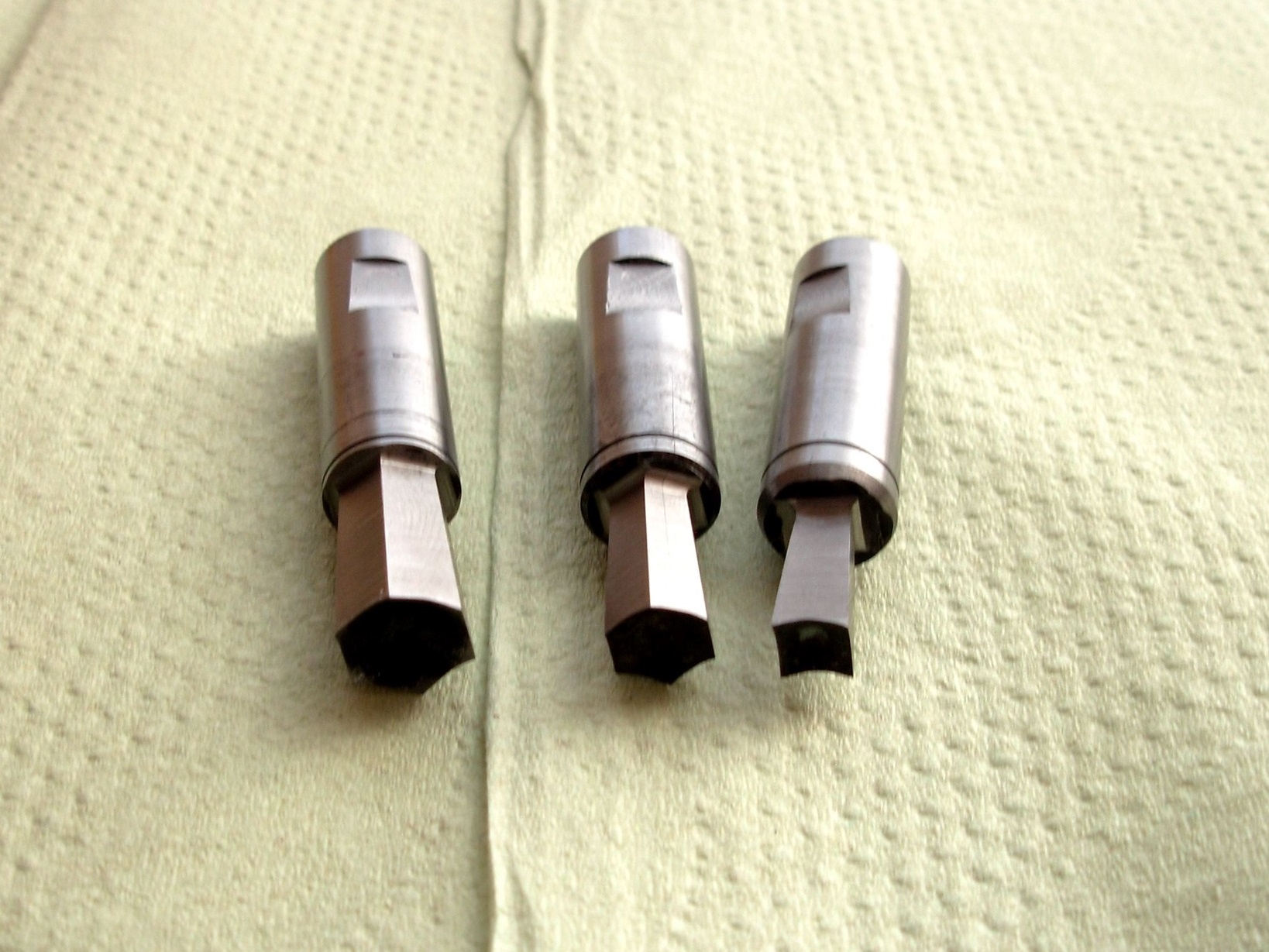

Bild in Lightbox öffnen (open image in lightbox). v.l.n.r. 10mm Sechskant, 8mm Sechskant; 6mm Vierkant.

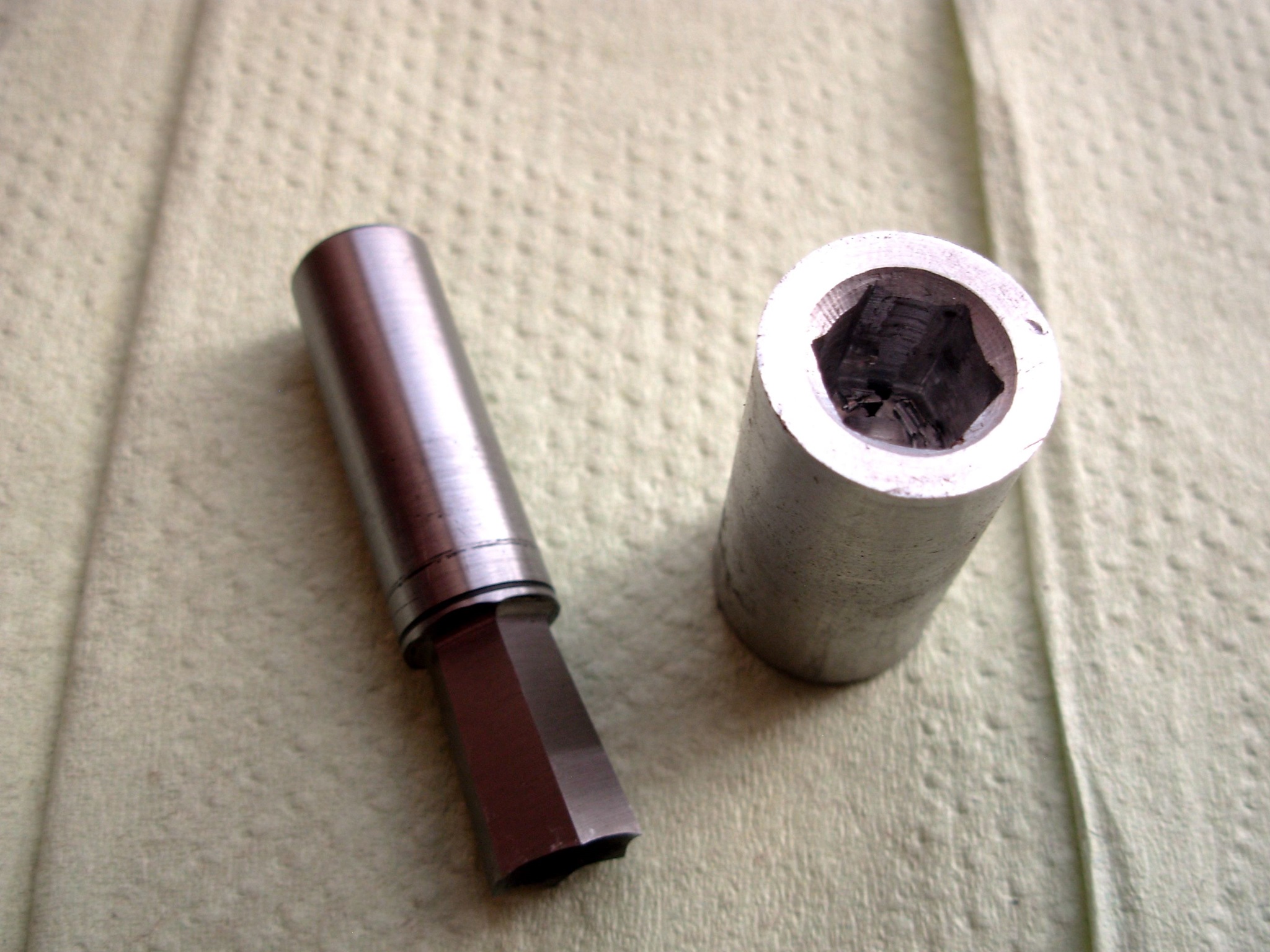

Bild in Lightbox öffnen (open image in lightbox). Fertiges Probetück, 10mm Sechskant.
